Проверка датчика охлаждающей жидкости Лада Калина

При выключенном зажигании отсоединяем колодку жгута проводов системы управления двигателем от датчика температуры охлаждающей жидкости.

Маркировка выводов колодки «А» и «В» нанесена на ее корпусе

Подсоединив щупы тестера к выводу «В» колодки и к «массе» двигателя, при включенном зажигании измеряем напряжение цепи входного сигнала датчика.

Прибор должен зафиксировать напряжение 4,8—5,2 В.

При несоответствии напряжения проверяем исправность цепи (обрыв и замыкание на «массу») между выводом «В» колодки жгута проводов и выводом «39» контроллера.

Если цепь исправна — неисправен контроллер.

Подсоединив щупы тестера к выводу «А» колодки и к «массе» двигателя, измеряем сопротивление.

При исправной цепи заземления датчика прибор должен зафиксировать сопротивление менее 1 Ом.

Причиной повышенного сопротивления может быть ненадежное соединение в колодках, подсоединенных к датчику или к контроллеру.

Для проверки датчика отсоединяем от него колодку жгута проводов системы управления двигателем.

Тестером измеряем сопротивление датчика для двух значений температуры охлаждающей жидкости — холодного и прогретого двигателя.

Сравниваем полученные значения с контрольными.

Если замеренные значения сопротивлений не совпадают с контрольными — датчик необходимо заменить.

Значения сопротивлений датчика при различных температурах охлаждающей жидкости

Рено Логан

На Рено Логан можно использовать много видов ДТОЖ, к примеру, MEAT & DORIA 82187, JP GROUP 1293102400, Vernet WS2602 и другие.

Оригиналы:

12-RENAULT-7700101968 (контакты «треугольник) – стоит на 8 клапанных моторах до 2012 года.

12-RENAULT-226307034R – после 2012 года (контакты в ряд).

Все они подходят для моторов K4M и K7M, места их расположения разняться.

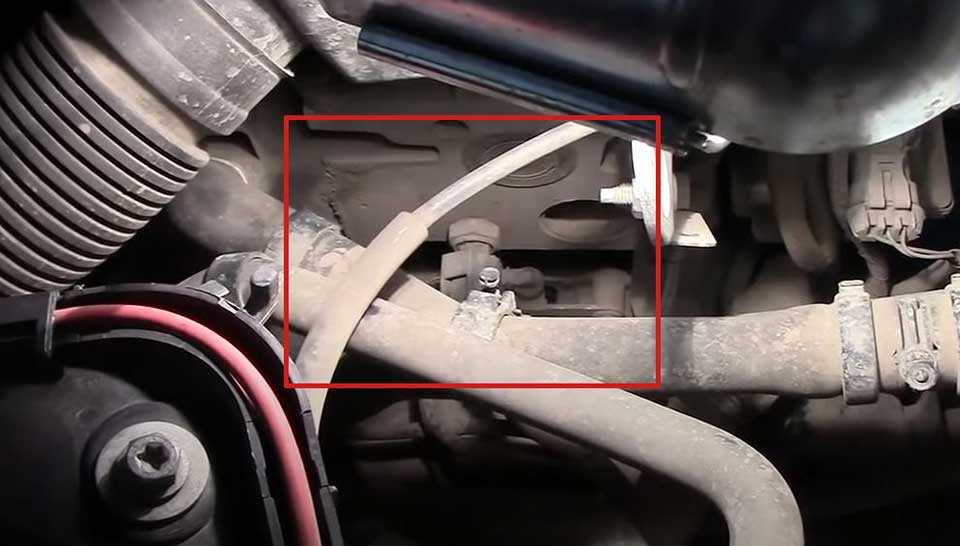

Так на K4M (8 клапанов) измеритель температуры установлен в корпусе водораспределителя (в блоке цилиндров). Он один, передает информацию на панель приборов и работает совместно с ЭБУ.

На двигателе K7M в заднем торце головки блока цилиндров.

На корпусе колодки нанесены обозначения трех выводов «А», «В1» и «В2». Замера рабочего напряжения, как и в случае выше, проводится при включенном зажигании между выводом «В1» и массой. Норма – от 4,8 до 5,2 В.

Если напряжение к колодке не поступает, отсоединяем жгут проводов от ЭБУ и тестером проверяем проводку на обрыв цепи. Замеры делаем между «В1» и выводом «13» ЭБУ.

Если цепь рабочая, значит вышел из строя блок управления.

Переводим тестер в режим «Замер сопротивления» и проверяем на обрыв цепь «массы» датчика между выводом «В2» и корпусом машины (двигателя).

Показания в менее 1 Ом указывают на исправность цепи. Если прибор показал бесконечность, то между выводами «73» ЭБУ и «В2» колодки обрыв.

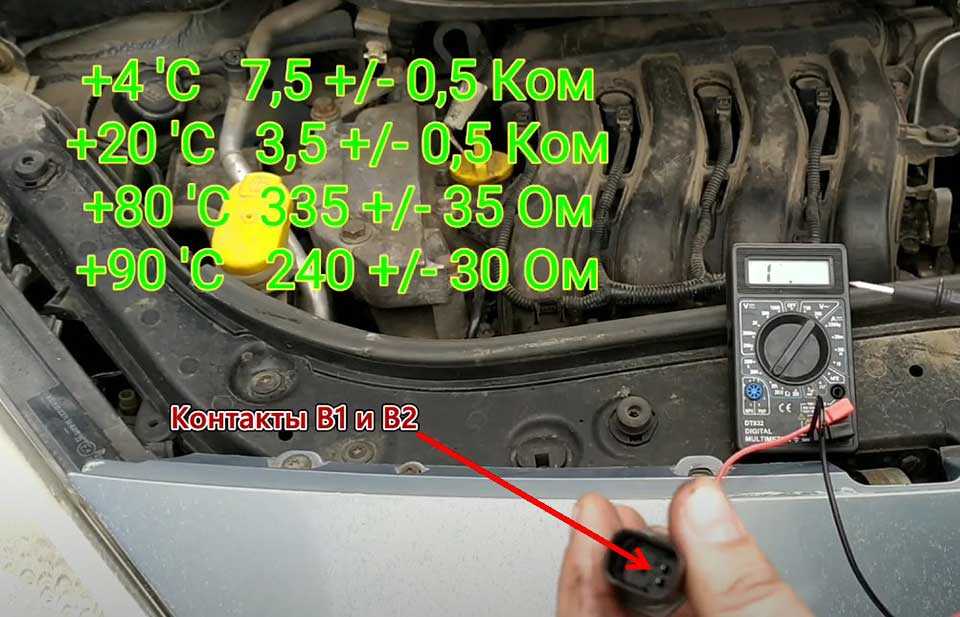

Дальше, сели не хотите снимать датчик температуры ОЖ с двигателя, с помощью тестера замерьте показания сопротивления на прогретом и холодном моторе между выводами датчика «В1» и «В2».

Нормативные данные показаны в таблице 4.

Температура, С	Сопротивление, Ом
120	105
110	135
90	240 (+/ — 30)
80	335 (+/ — 35)
50	810
25	2050
20	3500 (+/ — 500)
4	7500 (+/ — 500)

Чтобы дальше проверить устройство, можно воспользоваться одним из рассмотренных выше способов.

Для большей надежности желательно демонтировать девайс, для используйте головку на 21.

Принцип действия и функции прибора

Конструкция и принцип работы измерителя температуры мало изменились с момента его первого применения на авто. За счет современных материалов, используемых при изготовлении датчика, он уменьшился в размерах, а точность показаний выросла. Прибор представляет собой термический переменный резистор, заключенный внутрь металлического корпуса с резьбовым наконечником. При нагреве термоэлемент снижает сопротивление электрической цепи, что позволяет электронному блоку управления (иначе – контроллеру, ЭБУ) определять температуру охлаждающей жидкости.

От работы температурного датчика зависят следующие функции:

Традиционно от сигналов измерителя функционирует указатель температуры охлаждающей жидкости.
Своевременное включение вентиляторов принудительного охлаждения двигателя при достижении антифризом установленного порога температуры (около 100 °С).
Обогащение топливовоздушной смеси и повышение оборотов холостого хода на непрогретом моторе.
Во время езды контроллер собирает показания всех датчиков и на этой основе формирует соотношение топлива и воздуха в смеси. Измеритель температуры также участвует в этом процессе.

Конструкцией современного авто может предусматриваться установка нескольких измерителей нагрева, отвечающих за определенные функции. Их расположение бывает разным:

на верхнем патрубке, ведущем от блока цилиндров к радиатору;
в корпусе термостата;
в головке цилиндров;
непосредственно в радиаторе.

Отличить термоэлементы от других типов датчиков несложно. Все приборы, встроенные в систему охлаждения двигателя и соединенные проводами с контроллером, предназначены для замеров температуры. Единственный момент: когда вы станете искать местонахождение температурного измерителя с целью проверки, не перепутайте прибор с датчиком детонации, встроенным прямо в блок цилиндров. Когда на машине стоит несколько термических элементов, их функции обычно распределяются так:

измеритель, встроенный в патрубок, участвует в приготовлении топливной смеси для двигателя;
прибор, стоящий в радиаторе, обеспечивает включение охлаждающего вентилятора (или двух);
датчик в головке цилиндров отвечает за указатель температуры охлаждающей жидкости.

На большинстве автомобилей низшей и средней ценовой категории применяется один температурный датчик, выполняющий все функции одновременно. Обычно он стоит на корпусе термостата либо на верхнем патрубке радиатора.

Почему происходит закипание охлаждающей жидкости

Иногда можно встретить на обочине дороги стоящий автомобиль с поднятым капотом, из-под которого клубами валит пар. Это результат выхода из строя датчика температуры Лада Гранта. Прибор дал неверную информацию в электронный блок управления (ЭБУ), и система вентиляции не смогла вовремя сработать, отчего и произошло кипение тосола.

При неисправном датчике температуры охлаждающей жидкости (ДТОЖ) на Лада Гранта тосол может закипеть по нескольким причинам:

Ослабление ремня ГРМ.
Разрушение подшипника помпы.
Выход из строя термостата.
Утечка тосола.

Ослабление ремня ГРМ

Натяжение ремня может стать слабым по причине исчерпания ходового ресурса или некачественного изготовления. Ремень начинает скользить по зубцам шестерни привода помпы. Скорость движения антифриза в радиаторе падает, и температура резко «взлетает» вверх. Ремень натягивают или меняют на новое изделие.

Ремень ГРМ:

Разрушение подшипника помпы

Последствием выхода из строя подшипника насоса охлаждающей жидкости (ОЖ) является то, что помпу начинает клинить. Антифриз перестаёт двигаться внутри большого контура системы охлаждения на Гранте, и жидкость, быстро нагреваясь, достигает точки закипания — 100 °С. Помпу срочно демонтируют и меняют на новый насос.

Помпа:

Выход из строя термостата

Со временем прибор может исчерпать свой ресурс, и клапан перестаёт срабатывать при нагреве антифриза. В результате тосол не может обращаться в большом контуре и проходить через радиатор. Жидкость, оставаясь в рубашке движка, быстро нагревается и закипает. Термостат нуждается в срочной замене.

Термостат:

Утечка тосола

Это может произойти по причине возникновения не плотности в соединениях патрубков системы охлаждения, повреждения радиатора, расширительного бачка и помпы. Низкий уровень тосола можно увидеть по отметкам на расширительном бачке. Также это будет заметно по тому, как быстро будет двигаться стрелка или изменяться значения температуры на интерфейсе панели приборов. Нужно долить жидкость до нужного уровня и ехать в гараж или на СТО.

Расширительный бачок:

ДАТЧИК ТЕМПЕРАТУРЫ ДВИГАТЕЛЯ CHERY FORA СЕДАН

Для идентификации автомобиля и достоверного подбора датчик температуры двигателя Chery Fora Седан, следует внимательно выбрать модификацию транспортного средства

Для этого используйте уточняющую информацию с данными содержащими: мощность, измеряется в лошадиных силах (пример 103 л.с.), объем двигателя (пример 1,6 литра), тип (пример бензиновый) и модель + код двигателя, как правило, данный параметр редко используется, но найти его можно только в ПТС, так же можно обратить внимание на ось привода (бывают задний, передний или полный), ну и обязательный параметр — дата выпуска, разделяет модель т/с на рестайлинг, дорестайлинг, первый и последний год производства

Эти данные служат для уникализации устанавливаемых запчастей в определенный период выпуска, так как производители постоянно модернизируют автомобили с конвейера.

Чери фора датчик температуры двигателя

Chery Fora / Vortex Estina. Неисправности датчика температуры охлаждающей жидкости двигателя

Контроль за температурой охлаждающей жидкости, является важнейшим условием для нормальной работы силового агрегата автомобиля. Такой контроль осуществляется датчиком температуры охлаждающей жидкости (ДТОЖ). И если такой датчик выходит из строя, возникают сбои и неполадки в работе двигателя.

Основные признаки неисправности датчика температуры охлаждающей жидкости:

-падение оборотов или вообще самопроизвольная остановка мотора на холостом ходу; -длительное прогревание автомобиля; -частый выход двигателя за рамки оптимального температурного режима; —повышенный расход топлива; -снижение общей управляемости автомобиля; -темный дым из выхлопной трубы; -нарушения стабильной работы мотора;

Какие симптомы указывают на проблемы с датчиком

-Затруднен холодный пуск мотора. Машина заводится, но сразу глохнет, нужно делать несколько повторных попыток. Причиной может служить термоэлемент, датчик положения дроссельной заслонки, недостаточная компрессия или проблемы с зажиганием. -Нестабильная работа на холостом ходу. Помимо температурного измерителя на нее влияет исправность свечей зажигания, ДМРВ, форсунок и много других факторов. -Температурный режим находится в пределах нормы, но охлаждающая жидкость начинает кипеть. Если вышел из строя термостат либо снизился уровень антифриза в рубашке, то показания прибора могут отличаться от реального положения дел.

Как проверить датчика температуры охлаждающей жидкости

Для того, чтобы правильно указывать температуру охлаждающей жидкости, датчик должен быть погружен в эту самую жидкость. А потому, регулярно проверяйте наличие хладагента и его уровень в системе. Это самое первое, что следует предпринять при возникновении подозрения на неадекватную работу данного измерителя.

Если же с уровнем антифриза в системе охлаждения, полный порядок, то возможно окислены контакты или имеются другие нарушения в подключении датчика температуры охлаждающей жидкости. Проверить его подключение можно и самостоятельно. Как правило, но не всегда, такой датчик устанавливается рядом с термостатом. В некоторых двигателях, ДТОЖ не один. Поэтому, уточните количество датчиков и их расположение, правильные именно для вашего автомобиля. Когда же вы нашли датчик температуры охлаждающей жидкости и установили, что с его подключением все в порядке, нужно проверить само устройство. Для этого, ДТОЖ необходимо демонтировать, поскольку проверять его нужно при помощи погружения в стакан с кипятком.

И так, берете свой датчик, опускаете его в стакан с кипятком и замеряете сопротивление на выходе. В общем-то, каких-то единых показателей изменения сопротивления не существует. Датчики для разных машин, от различных производителей, будут показывать различные перепады сопротивления. Правильные величины при тех или иных температурах, конкретно для вашего датчика, нужно найти в руководстве вашего автомобиля.

Если показатели сопротивления датчика и эталонные величины совпадают или имеют минимальную погрешность, значит датчик температуры охлаждающей жидкости, вполне исправен. Ну а если показатели сопротивления различаются — датчик требуется заменить. Собственно сама его конструкция, как и принцип работы, не предусматривают какого-либо ремонта. Поэтому, других альтернатив просто нет.

Проверка датчика температуры охлаждающей жидкости

Для проверки ДТОЖ на Lada Vesta можно использовать различные методы. Самым простым, как написано ваше, является чтение и расшифровка кодов ошибок бортового компьютера. Это самый верный и точный метод. Если же возможности выполнить такую проверку у вас нет, то можете воспользоваться таким прибором, как мультиметр — он позволят определить электрические характеристики датчика и сделать вывод о его состоянии. Для диагностики ДТОЖ вам потребуется выполнить следующие действия:

Включить зажигание и подсоединить к выходу «B» плюсовой провод тестера.
Подсоединить к массе двигателя минусовой провод тестера.
Включить режим измерения напряжения и убедиться в его наличии.
Включить режим измерения сопротивления и переключить провод на выход «А».

Сопротивление должно меняться при прогреве двигателя от 9500 Ом при нулевой температуре до 180 Ом при температуре жидкости в 100 градусов по Цельсию.

Как проверить, не снимая с машины

При наличии подозрений на неисправность ДТОЖ не обязательно снимать его с машины. Все манипуляции можно сделать без демонтажа с помощью тестера или диагностического прибора. Рассмотрим каждый из способов подробнее.

1. Предварительная проверка

Для проверки измерителя температуры заведите автомобиль и дайте прогреться мотору на холостых до 90 – 95 С.

Отсоедините от датчика разъем и обратите внимание, как будет вести себя стрелка на панели приборов:

если стрелка осталась на месте, то необходимо проверить сам измеритель или электрическую цепь, идущую к устройству (про это дальше);
если же стрелка ушла вниз, то проверьте предохранитель. Если он целый, а при замыкании контакта на массу стрелка прыгает, то неисправен датчик.

2. Мультиметром

Наиболее простой метод, позволяющий проверить датчик температуры ОЖ — воспользоваться тестером.

Сначала проверяем напряжение для этого мультиметр выставьте в режим «Замер постоянного напряжения до 20В».

Отсоедините разъем от измерителя.
Включите зажигание.
Подключите плюсовой провод прибора к «+» разъема, а второй контакт тестера замкнуть на двигатель. Прибор должен показать в пределах от 4.8 до 5.2 В.

При работе на горячем моторе будьте осторожны и не прикасайтесь к металлической поверхности, чтобы не обжечься самому и не испортить измерительный прибор.

Алгоритм действий такой:

Отбросьте контакты от датчика.
Установите ражим измерения сопротивления на мультиметре.
Измерьте параметр между выводами.
Сравните их с табличными данными, которые можно найти в руководстве по ремонту и обслуживанию вашего автомобиля.

На некоторых моделях авто добраться к разъемам датчика очень сложно и его придется снимать.

Чтобы минимизировать потери антифриза открутите пробку расширительного бочка, чтобы сбросить давление в системе. Затем пробку снова закрутите.

Точные характеристики сопротивления могут отличаться в зависимости от модели.

Для примера приведем несколько параметров сопротивления для автомобиля ВАЗ 2110.

Таблица 1.

Температура С	Сопротивление Ом
+100	177
+80	332
+60	677
+40	1459
+20	3520
+10	5670
+5	7280

Если ДТОЖ выдает ошибочные сведения, может потребоваться его снятие для более детальной проверки, а впоследствии и замены.

3. Диагностический прибор

При появлении ошибки двигателя на приборной панели стоит проверить ЭБУ на факт ошибок, связанных с датчиком температуры.

Наиболее удобный вариант — применение ODB2 сканера. Во избежание больших затрат можно воспользоваться простой моделью Scan Tool Pro Black Edition или ELM327 про который мы писали выше.

Общий алгоритм действий такой:

Возможности рассмотренной выше модели позволяют посмотреть на работу датчика в режиме онлайн, а также посмотреть на функционирование других узлов: КПП, трансмиссия, ESP, ABS и других.

Устройство работает со всем диагностическим ПО и работает без потери связи. Для связи используется Блютуз и Вай-Фай.
