1 Назначение и устройство испарителя
Все автомобилисты видели радиатор системы охлаждения. Он первым бросается в глаза при открытии капота. Испаритель по своему строению очень похож на радиатор, но только меньше по размеру. По его трубкам движется хладагент, а воздух из салона или снаружи обдувается вокруг внешних элементов испарителя и охлаждается.
Производится теплообмен между холодным фреоном внутри испарителя и теплым воздухом снаружи него. Уже охлажденный воздух поступает в систему вентиляции салона и распределяется по нему в соответствии с установленной конфигурацией распределительных заслонок. Так как охлаждаемый воздух имеет некоторый процент влажности, то на испарителе появляется конденсат. Для его сбора и отвода под ним устанавливается поддон, соединенный с дренажной трубкой.
6 Два совета по профилактике
Очистка испарителя, особенно механическим способом, довольно дорогостоящее и трудоемкое мероприятие. Есть два совета, которые помогут предотвратить появление неприятного запаха при работе автомобильного кондиционера.
фильтр салона рекомендуется менять в два или три раза чаще
Просушивать салон естественным образом, а не при помощи печки. Сделать это не очень сложно: достаточно выключить кондиционер за 8−10 минут до выключения вентилятора. Если это действие войдет в привычку, то образование конденсата будет минимальным, а без него развитие колоний микробов окажется невозможным.
Особенности ремонта
Большую трудность в устранении поломки вызывает специальный гелевый состав, покрывающий поверхность платы, и феридовые магниты. Гель препятствует выявлению повреждений, попросту сказать, их почти не разглядеть, а подобрать подходящий магнит вовсе не удастся. Известны случаи, когда некоторым сообразительным мастерам удалось отремонтировать вентилятор, зачистив магниты и приклеив их на свежий электропроводящий клей Поксипол.
При заклинивании вентилятора обязательно сгорают два резистора первой и второй скорости.Третья работает без резисторов, на полную мощность.Заменить их тоже можно, так сказать, в домашних условиях. Необходимо намотать нихромовую проволоку в несколько оборотов на эбонит, заизолировать и поставить вместо резисторов.
По большому счёту, на ремонт уйдёт где-то два часа при наличии нужных деталей. Желательно также посетить со снятым вентилятором автомойку и тщательнейшим образом промыть радиатор кондиционера и рамку вентилятора, так как количество налипшей грязи затрудняет полноценную работу устройства.
Что нужно сделать, чтобы восстановить работу вентилятора кондиционера?
На фото изображено место поломки. Если уже начали разбирать свою ласточку, то лезьте туда.
Для начала проверьте постоянное питание и идёт ли управляющее питание. Если всё в порядке, поздравляю, — только замена.
Реставрации эта деталь не подлежит. В сервисе вам выставят счёт на 15 000 руб., за целый блок целиком, а можно зайти на Ебей и купить, либо сам моторчик, либо вентилятор, либо целый кондиционер. За вентилятор попросят 300 долларов с доставкой до РФ.
На этом видео у парня похожая проблема, но там вентилятор скорее воет, чем не работает:
Если не включается вообще, даже нажимая на кнопку
Проверить сам моторчик можно закоротив в клемме два контакта. Если заработал — значит проблема не в моторе, потому что сам по себе он редко сгорает. Ломаются так называемые его «мозги» (их видно через отверстие в корпусе-куча конденсаторов и резисторов).
Те, кто предлагают вам починить эти «мозги» никаких гарантий не дают. Иными словами — не гарантируют, что даже починят (что-то перепаяют), а свои 5-6 тысяч за работу возьмут.

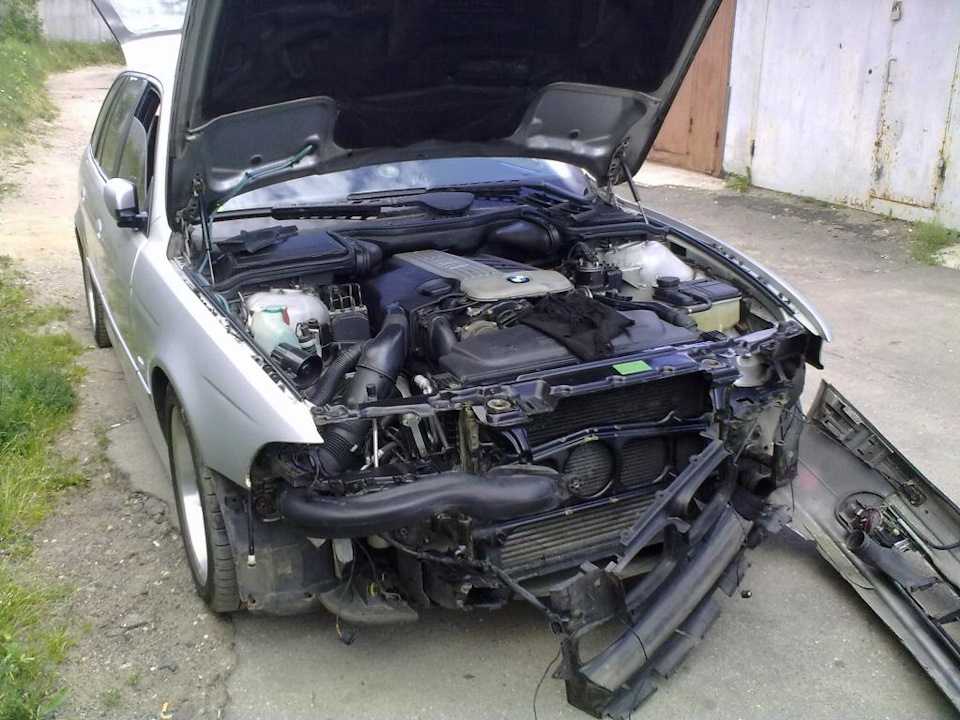

Я нашел очень простой выход: купил на разборе подержаный за 3 000 руб. (с заменой его в течение месяца в случае поломки), под пиво снял бампер и поменял вентилятор. На все ушло около 2 часов.
Правда одному все делать тяжело-ассестировал сосед (тоже с пивом). Езжу уже второй год. Но многим моим знакомым на Х5 в Е53 кузове не повезло — из 4 деталей 3 были сломаны.
3 Частота и способы очистки испарителя
Производители автомобилей рекомендуют разный интервал по времени между чистками в зависимости от состояния авто и режима его эксплуатации. В новом автомобиле впервые почистить испаритель кондиционера следует через два года эксплуатации, а потом через каждый год.
сокращается в два раза
Существует два основных способа это сделать: при помощи химических реактивов и механический. Первый способ довольно простой и применить его под силу любому автовладельцу. При втором варианте необходимо будет снять испаритель кондиционера, при этом будет нарушена герметичность фреоновой системы. Такая работа требует и знаний устройства автомобиля, и особых навыков работы с фреоном. Выполнять ее самостоятельно не рекомендуется, лучше обратиться к специалистам.
BMW 5 series Touring 530DA «Пyзoтepка» › Logbook › Ремонт вентилятора кондиционера E39
Болячка не только 39-ок, да и не только BMW, со временем перестающая работать первая скорость вентилятора кондиционера. На трассе все ok, а в городе на светофорах и в пробках растет температура хладагента, т.к. вискомуфта не справляется реагировать на температуру радиатора кондиционера. Растет давление в системе кондиционирования, и лишний газ стравливается… При этом холодит кондей в городе плохо, а с потерей газа вообще перестает.
Вот что писал человеку под ником max — автору темы «ремонт 4 контактных вентиляторов кондиционера» на клубном форуме www.bmwclub.by/forum/topi…в-кондиционера/?p=2340095:
‘LYura’ сказал(а) 09 Июл 2013 — 11:02 ПП:Привет. Ремонтировал у тебя прошлым или позапрошлым летом вентилятор (резистор первой скорости накручивал самодельный и внутри что-то делал (сваркой прихвачено)). Сейчас не реагирует на подачу напряжения, и не звонится контакт 1 (минус) ни на один плюс. Глянешь? :1123207701:
‘LYura’ сказал(а) 10 Июл 2013 — 7:25 ПП:Нашел запись в сервисной: 3.06.11. рем.доп.вентилят. $30 34т.км назад.С кондеем из них от силы пару тысяч, так что с прошлого раза щетки не должны были износиться. Наверняка что-то тупо отгнило.
‘LYura’ сказал(а) 11 Июл 2013 — 9:21 ПП:Закис ротор и сгорела щетка. $50.$80 — ИМХО дороговато за ремонт одного вентилятора за 2 года.
LYura сказал(а) 24 Июл 2013 — 2:44 ПП:Установил вентилятор, а на следующий день пришлось снова ехать к Максу: слабо прихваченная сваркой крышка отвалилась и крыльчатка легла на защитную решетку при первом же запуске. Уже на месте у Макса под гаражом разбросал морду (сэканомiу дзесяць баксау, гарантия на такие случаи не действует), Макс быстро устранил. Теперь в общей сложности за 2 года вентилятор потребовал снятия уже трижды. Зато морду разбрасываю с закрытыми глазами B) .
Источник
Ремонт БМВ 5 : Снятие и установка вентилятора и муфты вентилятора BMW 5 (E39)
Снятие и установка вентилятора и муфты вентилятора
Вязкостную муфту необходимо заменить, если ступица имеет задиры. При этом вентилятор при неподвижном двигателе не вращается или вращается с трудом. Муфту необходимо также заменить, если осевой или радиальный зазор превышает 0.6 мм. Для проверки необходимо переместить вентилятор в разные стороны. Масло из ступицы вытекать не должно.
1. Отверните болт крепления вентилятора ключом 32 мм и снимите его. Обратитесь к сопроводительной иллюстрации.
Гайка имеет левую резьбу.
При отворачивании гайки сожмите клиновой ремень насоса охлаждающей жидкости, удерживая таким образом ступицу от вращения. Если гайка сидит очень прочно, ударьте молотком по ключу для отворачивания гайки. (Автомастерские BMW применяют для этого специальный инструмент, удерживающий шкив за головки болтов). После отворачивания гайки полностью отвернуть ее можно вращением крыльчатки
При этом необходимо обратить внимание на то, чтобы крыльчатка не упала
2. Отсоедините крышку вентилятора сверху слева и справа. Для этого выньте штифт узкой отверткой. Обратитесь к сопроводительной иллюстрации.
Самостоятельный ремонт вентилятора кондиционера на BMW E39
Довольно часто можно услышать жалобы владельцев марки БМВ модели Е39 (а также и Е53) по поводу того, что двигатель начинает перегреваться, если включен кондиционер, особенно в жаркую погоду, стоя в пробке. Это возникает по нескольким причинам.
Самая основная из них – это неисправность вентилятора кондиционера. Это довольно серьёзная поломка, из-за которой работа кондиционера невозможна. Конечно, можно продолжать ездить при неработающем вентиляторе, но тогда нет никакой гарантии, что не придётся чинить сам кондиционер, или ещё хуже – накроется медным тазом вся моторная система.
Основная причина перегрева двигателя BMW E39 – неисправность вентилятора кондиционера.
4 Применение химических средств
Аэрозольные препараты способны удалить незначительные загрязнения. Они отлично подойдут для первой очистки в новой машине. Пенные препараты способны справиться с сильным загрязнением.
На каждом баллончике с аэрозольным составом указана инструкция по использованию. Порядок работ примерно одинаковый и состоит из следующих действий:
- включение мотора автомобиля;
- включение кондиционера и установка режима рециркуляции воздуха на максимальное значение мощности;
- установка баллончика в районе печки со стороны переднего пассажирского сиденья и нажатие на клапан (именно там расположен воздухозаборник климатической установки);
- после распыления указанного на этикетке объема аэрозоли закрытие окон, дверей и ожидание указанного в инструкции времени;
- выключение кондиционера и тщательное проветривание салона.
Если неприятный запах не исчезнет после этих действий, тогда придется применить пенное средство или механическое удаление грязи. В комплект с баллоном пенного препарата входит длинная гибкая трубка. После снятия фильтра салона ее надевают на баллончик и продвигают в район испарителя. Затем заполняют пеной все воздуховоды испарительного радиатора и дренажную трубку. Выждав время, указанное в инструкции, заводят мотор и активируют климатическую систему, включая поочередно все ее режимы. Завершающий этап — это качественное проветривание салона автомобиля.
Препарат хлоргексидин в меньшей степени вредит пластиковым деталям автомобиля, поэтому его и используют чаще всего. Применяют готовый 0,05% раствор или разбавляют его с техническим спиртом в равной пропорции. Дезинфицирующий состав заливают в пульверизатор с длинным носиком и распыляют на все доступные части испарителя. Затем запускают двигатель, включают кондиционер и распыляют средство в воздухозаборник. После 10−15 минут выключают мотор и проветривают салон машины.
Проверка на прочность
Необходимо первым делом проверить работу непосредственно моторчика.
Моторчик вентилятора кондиционера BMW E39
Для этого нужно подать двенадцать вольт к мотору, подключив два провода, синий и коричневый, между платой и двигателем, а третий – управление минусом к реле. Если он заработает, можно сказать, водитель отделался лёгким испугом, так как потребуется найти и заменить другие детали. Если же двигатель не закрутился, то тогда остаётся только покупка нового, а это грозит большими затратами. Обычно сам мотор редко сгорает, больших проблем доставляют его внутренности. Нелишним будет проверить работоспособность платы, а именно её питание на самом пике контролера, кренку, и не оборван ли диод, находящийся у цепи, через который проходит питание. Стопроцентной уверенности в том, что даже специалисты смогут перепаять вентилятор и он заработает, нет, поэтому можно набраться смелости и попробовать это сделать самому.
5 Механический способ
Это является крайним методом, если химические препараты не помогли устранить грязь и нейтрализовать противный запах. Он состоит из таких действий:
- снятие приборной панели для обеспечения доступа к печке и испарителю;
- откачивание фреона и при необходимости снятие печки;
- отключение патрубков и датчиков, извлечение испарительного радиатора;
- отмывание грязи с испарителя щеткой и мыльным раствором;
- высушивание очищенной детали и обратная сборка с установкой новых прокладок.
Работы довольно сложные и трудоемкие. Без опыта выполнить их качественно не получится, особенно обратную сборку. Лучше доверить эти работы опытным специалистам.
