Коды ошибок bmw x5 e53

Код ошибки Расшифровка
RELEASE PARKINGBRAKE Отпустить стояночный тормоз
CHECK BRAKE FLUID Проверить уковень тормозной жидкости
STOP! ENGINE OILPRESS Стоп! Низкое давление масла в двигателе
COOLANT TEMPERATURE Температура охлаждающей жидкости*
BOOTLID OPEN Открыт багажник
DOOR OPEN Открыта дверь
CHECK BRAKE LIGHTS Проверить стоп-сигналы
CHECK LOWBEAM LIGHTS Проверить ближний свет
CHECK TAIL LIGHTS Проверить свет задних фонарей
CHECK PARK LIGHTS Проверить габаритный свет
CHECK FRONT FOGLAMP Проверить свет пер. противотуманных фар
CHEK REAR FOGLAMP Проверить свет задн. противотуманн. Фар
CHECK NUMPLATE LIGHT Проверить освещение номерных знаков
CHECK TRAILER LIGHTS Проверить фонари прицепа
CHECK HIGHBEAM LIGHT Проверить дальний свет
CHECK REVERSE LIGHTS Проверить фонари заднего хода
TRANS. FAILSAFE PROG Аварийная программа АКПП
CHECK BRAKE LININGS Проверить тормозные колодки
WASHER FLUID LOW Долить воды в бачок омывателя
CHECK ENGINE OIL LEV Проверить уровень масла в двигателе
IGNITION KEY BATTERY Заменить аккумулятор ключа зажигания
CHECK COOLANT LEVEL Прверить уровень охлажд. жидкости*
LIGHTS ON? Включен свет?
CHECK STEERING FLUID LEV Проверить масло гидропривода р/управления*
Опционально
TYRE DEFECT Дефект шины, немедленно сбавьте скорость и остановитесь, не делая резких движений р/колесом
EDC INACTIVE Система электронной регулировки жесткости амортизаторов не активна
SELFLEVEL SUSP. INACT Система саморегулирования дорожного просвета неактивна
FUEL INJECT. SYS. Проверьте инжектор в СТОА Дилера BMW!
SPEED LIMIT Вы превысили установленный Вами на бортовом компьютере лимит скорости
PRE-HEATING Не запускайте двигатель, пока не погаснет данная надпись (работает предпусковой подогреватель)
FASTEN SEAT BELTS Пристегните ремни безопасности
ENGINE FAILSAFE PROG Аварийная программа двигателя, обратитесь к Дилеру BMW!
SET TYRE PRESSURE Установите предписанное давление воздуха в шинах
CHECK TYRE PRESSURE Проверьте давление воздуха в шинах, при необходимости доведите до нормы
TYRE CONTROL INACTIVE Неисправность в системе контроля давления в шинах, система неактивна
KEY IN IGNITION LOCK Вы оставили ключ в замке зажигания

Где найти предохранитель стартера на вашем BMW X5?

Теперь перейдем к компоненту, который, вероятно, вызывает у вас наибольший энтузиазм. После того, как вы выяснили, какой стартерный предохранитель вам нужно будет заменить, самое время определить где предохранитель стартера на BMW X5 . Во многих случаях, как показано в предыдущем разделе, вам нужно будет заглянуть под капот. предохранитель стартера на BMW X5 находится в блоке предохранителей в моторном отсеке вашего автомобиля , он находится под крышкой, рядом с аккумулятором. Имейте в виду, что перед любым вмешательством вам придется отключить аккумулятор от вашего BMW X5, чтобы избежать любого риска короткого замыкания или поражения электрическим током. Чтобы быть уверенным в местонахождении предохранителя стартера вашего BMW X5, вам понадобится буклет регулярного обслуживания с схема предохранителей с положением и функцией каждого предохранителя. Вряд ли когда-либо заменяйте предохранитель на предохранитель на меньшую или большую силу тока, так как это может вызвать возгорание или повредить какой-либо компонент вашего BMW X5. Если вы хотите замените предохранитель на реле стартера вашего BMW X5 , вам придется обратиться к своему механику, который обязательно предложит вам поменять весь стартер.

Если вам нужны дополнительные руководства по BMW X5, перейдите на наш BMW X5 категория.

Обслуживание бвм для разных моделей кузова

Если вас интересует вопрос, где конкретно находятся предохранители на бмв х5 в обоих кузовах – всю актуальную информацию можно найти на подробной схеме, которая обычно идет с технической документацией от производителя. Так будет намного проще сориентироваться во всех точках расположения этих универсальных комплектующих и выявить неисправности в полном соответствии с предъявленными требованиями к эксплуатации иномарки.

Знакомясь с руководством по замене предохранителей, будет не менее важно иметь соответствующую инструкцию, которая позволит поэтапно осуществить установку всех элементов для BMW, не нарушая общих требований, предъявленных самим заводом производителем

Дополнительная информация

Видео о предохранителях и реле

У себя на канале мы так же подготовили видео материал по данной статье. Смотрите и подписывайтесь.

Как поменять предохранитель прикуривателя

Вот пример того как правильно поменять предохранитель прикуривателя на бмв х5 е53.

Русский перевод ошибок с приборной панели

RELEASE PARKINGBRAKE-Отпустить стояночный тормоз CHECK BRAKE FLUID-Проверить уровень тормозной жидкости STOP! ENGINE OILPRESS-Стоп! Низкое давление масла в двигателе COOLANT TEMPERATURE-Температура охлаждающей жидкости* BOOTLID OPEN-Открыт багажник DOOR OPEN-Открыта дверь CHECK BRAKE LIGHTS-Проверить стоп-сигналы CHECK LOWBEAM LIGHTS-Проверить ближний свет CHECK TAIL LIGHTS-Проверить свет задних фонарей CHECK PARK LIGHTS-Проверить габаритный свет CHECK FRONT FOGLAMP-Проверить свет пер. противотуманных фар CHEK REAR FOGLAMP-Проверить свет задних противотуманных фар CHECK NUMPLATE LIGHT-Проверить освещение номерных знаков CHECK TRAILER LIGHTS-Проверить фонари прицепа CHECK HIGHBEAM LIGHT-Проверить дальний свет CHECK REVERSE LIGHTS-Проверить фонари заднего хода TRANS. FAILSAFE PROG-Аварийная программа АКПП CHECK BRAKE LININGS-Проверить тормозные колодки WASHER FLUID LOW-Долить воды в бачок омывателя CHECK ENGINE OIL LEV-Проверить уровень масла в двигателе IGNITION KEY BATTERY-Заменить аккумулятор ключа зажигания CHECK COOLANT LEVEL-Проверить уровень охлаждающей жидкости LIGHTS ON?-Включен свет? CHECK STEERING FLUID LEV-Проверить масло гидропривода рулевого управления

Блок предохранителей в моторном отсеке

A Назначение
01 20 Датчик положения распредвала, клапан регулировки количества, клапан регулировки давления в магистрали Rail, преобразователь давления регулирующей заслонки турбины, переключающий клапан перепускного клапана компрессора низкого давления (кроме США), переключающий клапан заслонки байпасного канала дополнительного радиатора системы рециркуляции отработавших газов (США), регулятор давления наддува (класс мощности «Т»), регулятор давления наддува — ступень высокого давления (изменяемая геометрия турбонаддува (класс мощности «S»)), регулятор давления наддува №2 — ступень высокого давления (изменяемая геометрия турбонаддува (N57D30S1))
02 20 Лямбда-зонд перед катализатором, пленочный термоанемометрический расходомер воздуха, клапан регулировки жесткости подушки крепления двигателя, лямбда-зонд за катализатором, датчик состояния масла, переключающий клапан заслонки байпасного канала охладителя системы рециркуляции отработавших газов, переключающий клапан №2 последовательного включения компрессора высокого давления, преобразователь давления для перепускного клапана
03 30 Система управления дизельным двигателем (DDE)
04 10 Датчик окислов азота перед катализатором SCR, насос охлаждающей жидкости для охлаждения системы рециркуляции отработавших газов (→04.2014), переключающий клапан низкотемпературного охлаждения системы рециркуляции отработавших газов, датчик частиц дизельного топлива
05 10 Преобразователь давления для перепускного клапана, переключающий клапан заслонки регулировки турбины, реле насоса охлаждающей жидкости

Блок предохранителей в моторном отсеке (N57, M57)

A Назначение
001 20 M57: Регулятор давления наддува №1, датчик холла распредвала №1, клапан регулировки давления в магистрали Rail, клапан регулировки количества, дроссельная заслонка
20 N57: Датчик окислов азота перед катализатором SCR, регулятор давления наддува — ступень высокого давления (изменяемая геометрия турбонаддува), регулятор давления наддува №2 — ступень высокого давления, клапан AGR низкого давления, датчик холла распредвала №1, переключающий клапан байпасной заслонки компрессора низкого давления, клапан регулировки давления в магистрали Rail, клапан регулировки количества, дроссельная заслонка
002 20 M57: Электромагнитный клапан рециркуляции отработанных газов, обогрев системы вентиляции картера двигателя, клапан регулировки жесткости крепления подушки двигателя, переключающий электромагнитный клапан вихревых клапанов, лямбда-зонд перед катализатором, блок управления системой предпускового подогрева, датчик состояния масла
20 N57: Клапан Wastegate, байпасная заслонка компрессора, электромагнитный клапан рециркуляции отработанных газов, клапан регулировки жесткости крепления подушки двигателя, переключающий электромагнитный клапан вихревых клапанов, лямбда-зонд перед катализатором, блок управления системой предпускового подогрева, датчик состояния масла
003 30 M57, N57: Блок управления двигателем (DDM)
004 30 M57: Привод жалюзи радиатора
10 N57: Обогрев системы вентиляции картера двигателя, нагрузочное реле SCR, привод жалюзи радиатора, датчик окислов азота за катализатором SCR, транспортирующий насос, модуль подачи SCR, датчик уровня топлива в пассивном баке
005 10 M57, N57: Реле насоса охлаждающей жидкости, переключающий клапан для заслонки рециркуляции воздуха компрессора высокого давления №2, преобразователь давления для перепускного клапана, переключающий клапан заслонки регулировки турбины

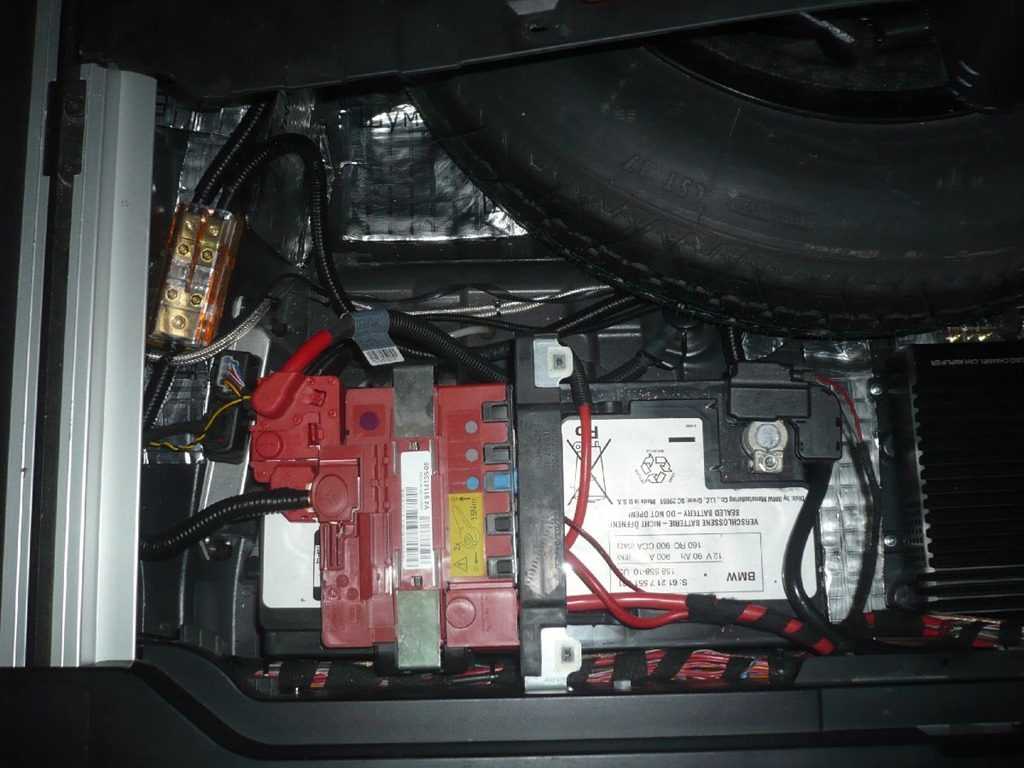

Блок в багажнике возле АКБ

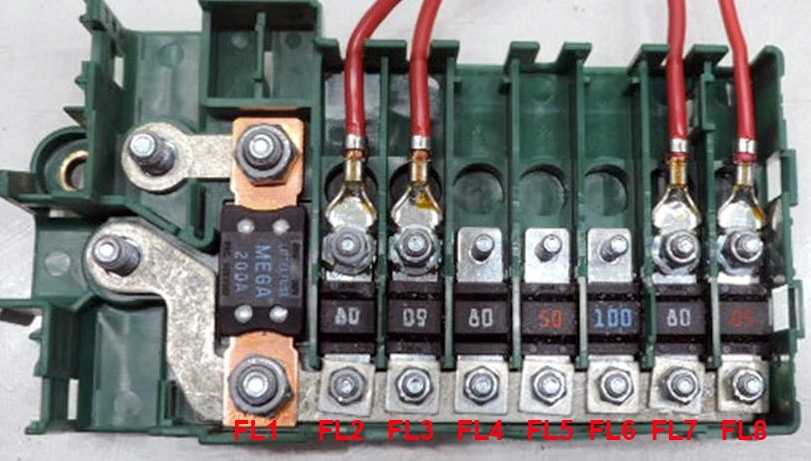

К плюсовой клемме аккумуляторной батареи может крепится еще один блок силовых предохранителей высокой мощности.

Фото — Схема

Расшифровка

FL1 200А Блок предохранителей № 2 в моторном отсеке, предохранители 10 — 28, 40, 46 — 50, 52 — 64, 104 — 107, Реле инвертирования полярности
FL2 80А Блок предохранителей №1 в багажном отделении, предохранители 72 — 75
FL3 80А Блок предохранителей №1 в багажном отделении, предохранители 77 — 81
FL4 50А Блок управления прицепом или 40А Блок управления раздаточной коробкой
FL5 50А Компрессор, Пневматическая подвеска
FL6 100А Реле DDE
FL7 80А Блок предохранителей №1 в багажном отделении, предохранители 83-87
FL8 50А Блок управления прицепом

Какой предохранитель у вашего BMW X5?

Мы будем сейчас, прежде чем найдем где находится предохранитель стартера на вашем автомобиле, покажите вам, какой предохранитель стартера на вашем BMW X5. До сих пор автомобили не оснащались стартерными предохранителями, поскольку они выделяют значительную энергию при запуске двигателя и, кроме того, не всегда стабильны. Однако с нескольких лет производители начали встраивать в соленоид стартера предохранитель на 150/200 ампер, который «защищает вспомогательные части» стартера вашего BMW X5, например, зажигание. Тем не менее, есть еще один предохранитель, который существует дольше и который также связан со стартером, это предохранитель. предохранитель F8, который обычно составляет 20/25 ампер и называется предохранителем возбуждения стартера на BMW X5. .

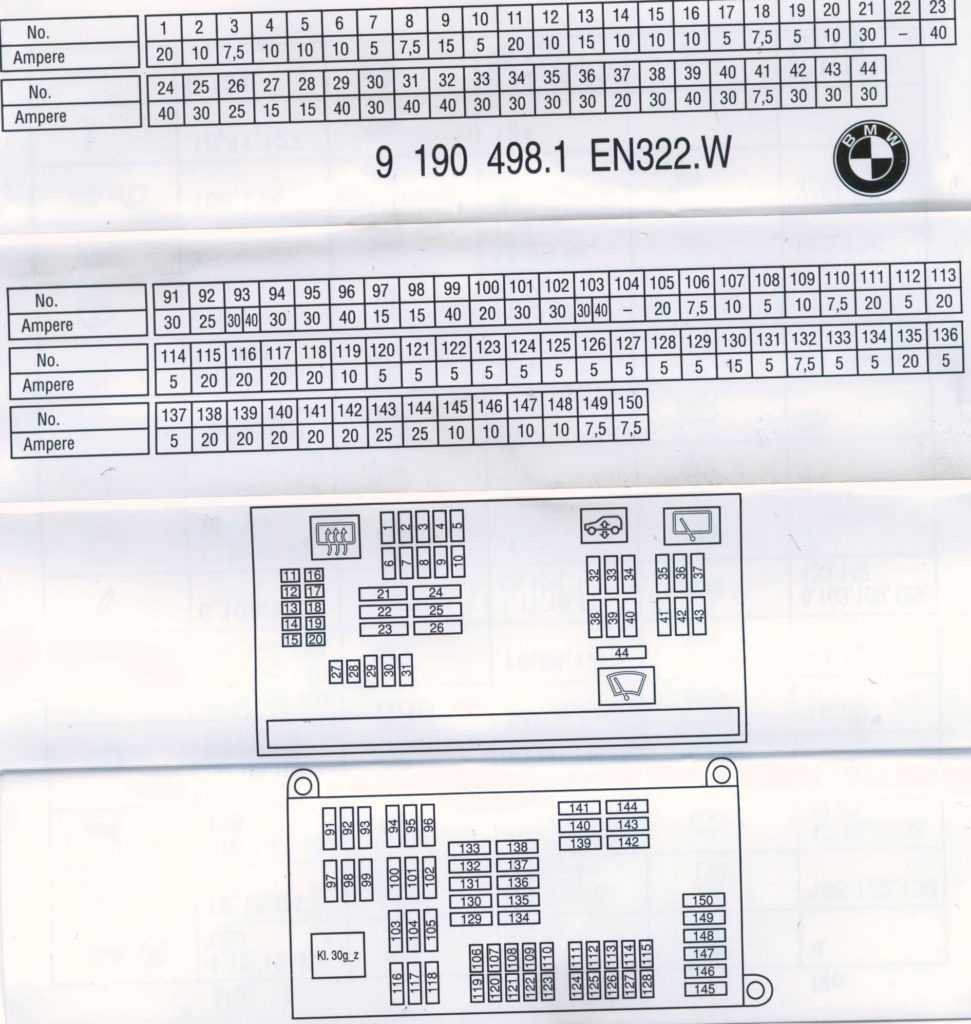

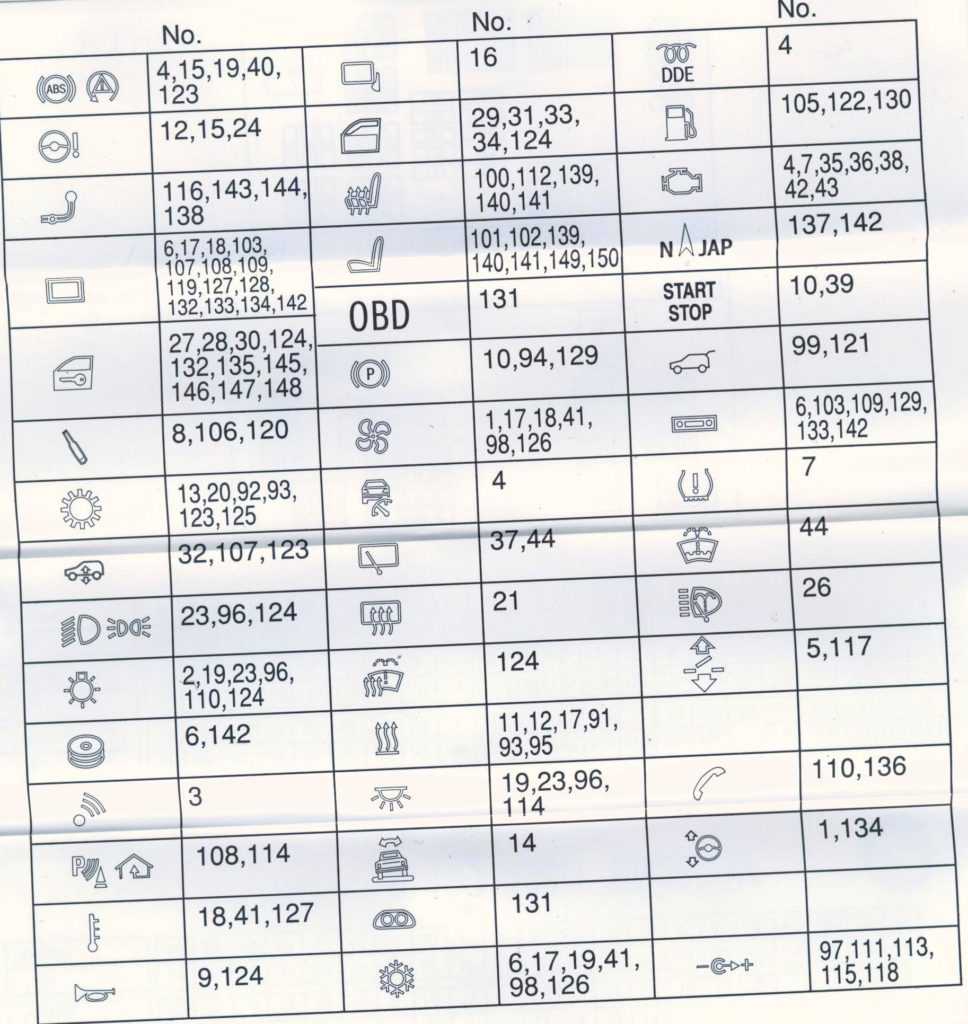

Блоки с предохранителями в багажнике BMW е70

Основной блок с предохранителями в монтажном отделении

Он расположен с правой стороны под обшивкой. Для доступа надо убрать обшивку справа.

Фото пример исполнения

Схема

Расшифровка

1 Реле отключения цепи (Реле контакта 30G)
F91 (30А/40А)
F92 (25А) блок управления раздаточной коробкой
F93 (40А)
F94 (30А) блок управления стояночным тормозом
F95 (30А/40А)
F96 (40А)
F97 (20А) Прикуриватель
F98 (15А/20А)
F99 (40А) блок управления приводом открывания /закрывания задней двери
F100 (20А)
F101 (30А)
F102 (30А)
F103 (30А) Усилитель выходного сигнала аудиосистемы
F104
F105 (30А)
F106 (7,5 А)
F107 (10А)
F108 (5А)
F109 (10А) Приемник навигационной системы
F110 (7,5 А)
F111 (20А) Предохранитель прикуривателя (передний)
F112 (5А)
F113 (20А) Предохранитель прикуривателя (центральный подлокотник)
F114 (5А)
F115
F116 (20А) Разъем электрооборудования прицепа
F117 (20А)
F118 (20А) —
F119 (5А) Мультимедийный блок управления
F120 (5А) блок управления активной подвеской
F121 (5А) Блок управления приводом открывания /закрывания задней двери
F122
F123
F124 (5А) Блок предохранителей/реле приборной панели
F125 (5А) Блок управления раздаточной коробкой
F126 (5А)
F127
F128
F129 (5А)
F130
F131 (5А)
F132 (7,5 А)
F133
F134 (5А) Блок управления электрооборудованием рулевой колонки
F135 (20А) Блок управления приводом открывания /закрывания задней двери
F136 (5А)
F137 (5А) Система навигации
F138
F139 (20А)
F140 (20А) Блок управления подогревателем левого переднего сиденья
F141 (20А) Блок управления подогревателем правого переднего сиденья
F142 (20А) Мультимедийный блок управления
F143 (25А) Блок управления электрооборудованием прицепа
F144 (5А) Блок управления электрооборудованием прицепа
F145 (10А) Электродвигатель вспомогательного механизма закрывания двери (передний правый)
F146 (10А) Электродвигатель вспомогательного механизма закрывания двери (передний левый)
F147 (10А) Электродвигатель вспомогательного механизма закрывания двери (задний левый)
F148 (10А) Электродвигатель вспомогательного механизма закрывания двери (задний правый)
F149 (5А) Многофункциональный переключатель на сиденье (передний левый)
F150 (5А) Многофункциональный переключатель на сиденье (передний правый)

Сбоку могут располагаться некоторые реле, например разгрузочное реле контакта 15 K9.

Обозначение

Предохранители на крышке аккумулятора

В пластиковой крышке аккумуляторной батареи находятся предохранители высокой мощности.

Схема

Назначение

F171 (100А)
F172 (100А)
F173 (250А) Блок предохранителей/реле приборной панели
F174
F175
F176 (80А) Реле блока управления высотой подъем клапана
F177

Блок в багажнике возле АКБ

К плюсовой клемме аккумуляторной батареи может крепится еще один блок силовых предохранителей высокой мощности.

Фото Схема

Расшифровка

FL1 200А Блок предохранителей № 2 в моторном отсеке, предохранители 10 28, 40, 46 50, 52 64, 104 107, Реле инвертирования полярности
FL2 80А Блок предохранителей №1 в багажном отделении, предохранители 72 75
FL3 80А Блок предохранителей №1 в багажном отделении, предохранители 77 81
FL4 50А Блок управления прицепом или 40А Блок управления раздаточной коробкой
FL5 50А Компрессор, Пневматическая подвеска
FL6 100А Реле DDE
FL7 80А Блок предохранителей №1 в багажном отделении, предохранители 83-87
FL8 50А Блок управления прицепом

Блок реле и предохранителей в багажнике бмв х5 е53

Для доступа к ним необходимо взяться сверху за ручку дверцы на правой боковой панели и потянуть ее вниз. Там же будет и спе­цификация для BMW X5 E53 с указанием расчетного тока и защищаемых по­требителей.

p, blockquote 12,1,0,0,0 —>

p, blockquote 13,0,0,0,0 —>

Схема

p, blockquote 14,0,0,0,0 —>

p, blockquote 15,0,0,0,0 —>

Обозначение

p, blockquote 16,0,0,0,0 —>

1 Реле подогревателя заднего сиденья
2 Реле обогревателя заднего стекла
3 Реле аудиосистемы
4 Реле привода открывания крышки багажника / задней двери — нижнее
5 Реле электропривода сиденья (заднее)
6 Реле привода открывания крышки багажника /задней двери — верхнее
F72 (30А) Аудиосистема, навигационная система
F73 (7,5А) Реле катушки зажигания
F74 (10А) Телефон
F75 (5А) Аудиосистема, навигационная система
F76
F77 (30А) Электропривод задних сидений
F78 (20А) Разъем электрооборудования прицепа
F79 (7,5А) Блок управления подвеской
F80 (20А) Реле катушки зажигания
F81 (20А) Очиститель/омыватель заднего стекла
F82
F83 (20А) Разъем зарядки — задний
F84 (7,5А) Замок крышки багажника / задней двери
F85 (30А) Обогреватель заднего стекла
F86 (5А) Дополнительный отопитель
F87 (30А) Компрессор системы активной подвески

Так же возможно единичное расположение реле, например реле компрессорного насоса и компрессора насоса пневматической подвески.

p, blockquote 17,0,0,0,0 —>

p, blockquote 18,0,0,1,0 —>

Дополнительные предохранители в багажном отсеке

A Назначение
301 10 Дополнительный блок управления
302 5 Дополнительный коммутационный центр
303 5 Дополнительный аудиомодуль (симплексное переговорное устройство, проблесковые маячки, динамик с предрупорной камерой)
304 5 Питание дополнительного блока управления (SEC)
311 30 Стеклоподъемник
312 30 Стеклоподъемник
313 30 Стеклоподъемник
314 30 Стеклоподъемник
615 5 Электронная система управления электромашиной (EME)
612

A Назначение
511 100 Дополнительные предохранители в багажном отсеке
512 100 Дополнительные предохранители в багажном отсеке

Видео к статье

BMW // ПРЕДОХРАНИТЕЛИ и БЛОКИ РЕЛЕ // ФОТО ОТЧЕТ НА ЗАМЕТКУ

Расположение предохранителей в БМВ Х5 Е70// Блок предохранителей Fuse box BMW

КАК БЫСТРО НАЙТИ СГОРЕВШИЙ ПРЕДОХРАНИТЕЛЬ И РЕЛЕ. HOW TO QUICKLY FIND A BURNED FUSE AND RELAY.

Где расположены предохранители на Х5 Е70 и как отключить омыватель фар

Обзор часть 1. Блок предохранителей и реле. Моторный отсек.

Проверка предохранителей на авто без их извлечения.

Обслуживание БВМ для разных моделей кузова

Если вас интересует вопрос, где конкретно находятся предохранители на бмв х5 в обоих кузовах – всю актуальную информацию можно найти на подробной схеме, которая обычно идет с технической документацией от производителя. Так будет намного проще сориентироваться во всех точках расположения этих универсальных комплектующих и выявить неисправности в полном соответствии с предъявленными требованиями к эксплуатации иномарки.

Знакомясь с руководством по замене предохранителей, будет не менее важно иметь соответствующую инструкцию, которая позволит поэтапно осуществить установку всех элементов для BMW, не нарушая общих требований, предъявленных самим заводом производителем. При ремонте и обслуживании иномарки стоит побеспокоиться о наличии всей технической документации и комплектации вышедших из строя деталей и комплектующих

https://youtube.com/watch?v=gWkpTKBxVeA

Реле в багажном отделении

Они расположены в разных местах. Например реле обогрева заднего стекла находится под обшивкой справа.

Другие находятся в районе аккумуляторной батареи для защиты всей цепи.

F108 (250А) Блок предохранителей /реле 1 приборной панели- предохранители F35-F63/F65-F71, блок предохранителей /реле 2 приборной панели-предохранители F102/F104-F107
F109 (40А) Блок предохранителей /реле в багажном отделении 2- предохранитель F80- без усилителя аудиосистемы со стерео динамиками
F203 (100А) Реле системы управления двигателем — Diesel
F80 (40А) Блок управления раздаточной коробкой
F81 (30А) Усилитель выходного сигнала аудиосистемы

Блок предохранителей в багажнике

A Назначение
100 5 Клавиша парковочного тормоза
101 15 Правая фара
102 5 Высоковольтный аккумуляторный блок
103 5 Сирена с охранным датчиком крена
104 5 Блок управления парковочным тормозом, детектор утечки системы улавливания паров бензина — Natural Vacuum Leak Detection (NVLD)
105 30 Электрический реверсивный механизм втягивания ремня безопасности справа
106 30 Распределение крутящего момента между колесами заднего моста
107 40 Автоматический подъемник багажной двери (→07.2016), функциональный модуль багажной двери (08.2016→)
108
109
110 40 Реле компрессора пневмоподвески
111
112 20 Гибридная электроника напорного бака
113 30 Модуль подключения электрооборудования прицепа
114 30 Модуль подключения электрооборудования прицепа
115 20 Правая фара
116 30 Блок управления парковочным тормозом
117 30 Электрический реверсивный механизм втягивания ремня безопасности слева
118 5 Коммутатор видеосигналов (VSW)
119
120 5 Блок управления мощностью
5 N20: Зарядный блок для дополнительного аккумулятора
121 20 Головное устройство
122 30 Аудио усилитель
123
124 5 Видеомодуль
125
126 10 Привод автодоводчика задней двери (пассажирская сторона)
127 5 DVD-чейнджер
128 5 Место для беспроводной зарядки, антенный усилитель (беспроводная зарядка), базовая плата
129 15 Аудиосистема Active Sound Design (ASD)
130 5 Автоматический подъемник багажной двери
131 5 Освещение багажного отсека, клавиша багажника на багажной двери изнутри, помехоподавляющий фильтр
132 5 Распределение крутящего момента между колесами заднего моста, электронная система контроля высоты дорожного просвета
133 5 Задний климат-контроль
134 5 Привод автодоводчика задней двери (водительская сторона)
135 5 Газогенератор клеммы аварийного отключения
136
137
138
139 20 Розетка подключения электрооборудования прицепа
140 20 Замок крышки багажника
141
142
143 10 Реле холодильника
144 15 Блок управления системой избирательной каталитической нейтрализации (SCR — Selective Catalytic Reduction)
145 5 Парковочный ассистент, вентилятор информационной системы
146 15 Электрозаслонка глушителя (№1, №2)
147 15 Блок управления системой избирательной каталитической нейтрализации (SCR — Selective Catalytic Reduction)
148 5 Сигнализация смены полосы движения (SWW)
149 7.5 Правая фара
150 5 →06.2016: Электронный блок обратки системы бесконтактного открывания багажника, комфортный электронный заряд (гибрид)
7.5 07.2016→: Электронный блок обратки системы бесконтактного открывания багажника, комфортный электронный заряд (гибрид), функциональный модуль багажной двери
151 5 USB-HUB (Разъем USB №1/№2, разъем AUX-In)
152 5 Электрический реверсивный механизм втягивания ремня безопасности слева/справа
153 15 Блок управления системой избирательной каталитической нейтрализации (SCR — Selective Catalytic Reduction)
154 5 Камера кругового обзора (TRSVC), камера заднего вида
155 10 Привод автодоводчика двери переднего пассажира
156 10 Привод автодоводчика двери водителя
157
158 10 Аудиосистема в задней части салона
159 5 Аудио усилитель, вентилятор информационной системы
160 20 Задний отопитель
161
162 20 Розетки второго ряда сидений, розетка в багажном отсеке
163 30 Модуль подключения электрооборудования прицепа
164 30 Обогрев заднего правого сиденья
165 20 Блок управления топливным насосом (EKPS)
166 30 Обогрев заднего левого сиденья
167 30 Привод автодоводчика двери водителя, привод автодоводчика двери переднего пассажира
Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Клуб БМВ
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
