Куда его заносило
Впервые двигатель M57D30 засветился сразу в четырёх автомобилях BMW. Ими были: четвёртые поколения 5-Series и 3-Series – E39 и E46, третье 7-Series – E38 и первая X5 – E53. Выходили они в 1998-1999 годах. Объём этой версии движка составлял 2,9 литра, тогда как мощность – 184 лошадиные силы.
В двухтысячном вышел M57D25. Сперва его ставили только на автомобили BMW E39 линейки 5-Series. Он был слабее изначальной версии – 2,5-литровый, способный выдать всего 163 «лошадки». Через год он добрался и до Opel Omega B. На этой машине у D25 срезали ещё 13 единиц мощности. В том же промежутке времени улучшенным M57D30 оборудовали БМВ Е38 и Е39. Ему сил, наоборот, поддали, повысив продуктивность до 193 л. с.
Первая техническая ревизия произошла в 2002 году. Она принесла с собой модификации M57D30TÜ и M57D25TÜ. С этого момента на все выходившие в дальнейшем автомобили устанавливались только они. Старые версии на новые машины не заглядывали. D30TÜ засветился в пяти автомобилях БМВ. Ими стали: X5 E53, E46, пятое поколение 5-Series и четвёртое 7-Series – E60/E61 и E65/E66. Кроме них также два варианта устанавливались в BMW X3. Все двигатели TÜ имели лишь один объём – 3,0 литра. Мощность их составляла либо 204, либо 218 лошадиных сил. Ну а 2,5-литровый M57D25TÜ, выдающий 177 «лошадок», побывал только на E60/E61.
На смену TÜ в 2005 году пришёл TÜ2. Разные варианты этого мотора также устанавливались на E65/E66 и E60/E61. Появились они и у X5 E70 с X6 E71, а ещё у пятого поколения 3-Series – E90/E91. Как я уже сказал раньше, все двигатели TÜ2 имели одинаковый объём в 3,0 литра. Мощности же разных обновлений равнялись 197, 231 и 235. Однако помимо этих версий существовала ещё и отдельная – M57D30TÜTOP. Последние три буквы кода мягко намекают на её суть. То есть на топовую мощность этих агрегатов. Создавались они с 2003 по 2013 год. TÜTOP прятались под капотом у E60/E61, E63/E64, E70, E71, E83 и E90/E91/E92/E93. Сила этих чемпионов равнялась 286 «лошадкам».
Как узнать, гнет ли клапана на конкретной марки и модели автомобиля?
Это на самом деле хороший вопрос, и, ответ на него нужно знать все водителям. Быть готовым, в случае обрыва ремня или цепи привода ГРМ, к ремонту по замене клапанов, их настройке и так далее, или, зная, что не гнет, не переживать лишний раз, а возить с собой запасной ремень газораспределительного механизма (если ременная передача).
Если в инструкции по эксплуатации определенной марки и модели написано, что не гнет и и вы не доверяете, или этой информации совсем не указано, то есть практический метод вычисления, погнутся ли клапана на этой машине.
Для того, чтобы это узнать, потребуется:
- демонтировать кожух;
- снять ремень ГРМ;
- установить первый поршень в ВМТ;
- медленно проворачивать распредвал на 720 градусов (это два полный оборота).Если клапан не уперся в поршень, то значит он не достает до него.
- установить второй поршень в ВМТ;
- также, проворачиваем распределительный вал на 2 полных оборота. Если поршень не задел клапана, то все хорошо.
Разбор железного сердца
Для начала неплохо было бы рассказать, что именно представляет собой «пятьдесят седьмой». Этот рядный шестицилиндровый движок создали в 1998 году. Платформой разработки послужил предшественник – BMW M51. Питается он только дизельным топливом, оснащён турбонаддувом, технологией впрыска Common Rail и водяным охлаждением. По объёму имеются модели на 2,5, 2,9 и 3,0 литра. Мощность первых версий составляла 184 лошадиные силы.
Позже, в 2002 году, вышло своеобразное «второе поколение» M57 с приставкой TÜ. Она расшифровывалась как «Technische Überarbeitung», то есть «техническая ревизия». Помимо прочих изменений, в нём появился новый турбонагнетатель и охладитель. Затем, в 2005 году, создали TÜ2. Его главным нововведением стала замена материала блока и картера – место чугуна занял алюминий. Выпускался М57 в различных модификациях вплоть до 2013 года.
Надежность, проблемы и ремонт двигателя BMW M57D25
Этот 2.5-ти литровый мотор был создан на основе 3-х литрового M57D30 путем приведения его геометрии до параметров М51. Блок цилиндров чугунный с диаметром цилиндров 80 мм, внутри установлен коленвал с ходом поршня 82.8 мм, длина шатунов равна 137.6 мм, а компрессионная высота поршней 47 мм. Итого, все вместе это дает объем 2.5 литра.
В отличие от М51, на M57D25 используется двухвальная головка блока цилиндров с 4-мя клапанами на цилиндр. Диаметр впускных клапанов равен 26 мм, выпускные имеют аналогичный размер, а диаметр стержня клапана 6 мм.
Распредвалы вращает цепь ГРМ, надежность цепи высокая и при нормальном обслуживании, может вообще никогда не доставить вам проблем.
Здесь применена система впрыска Common rail и турбокомпрессор с изменяемой геометрией Garrett GT2052V.
Улучшить экологические показатели М57 призвана система рециркуляции отработавших газов EGR и впускной коллектор с вихревыми заслонками. Двигателем управляет ЭБУ Bosch DDE4.0.
С 2003 года по 2007-й выпускался дизель M57TUD25, который отличался блоком цилиндров M57D30 с коленвалом 75.1 мм, турбиной Garrett GT2056V и мозгом DDE5.0.
В 2007 году производство 2.5-литрового дизельного М57 было свернуто и его место занял M57TUD30U2.
Модификации двигателя BMW M57D25
1. M57D25O0 (2000 — 2003) — базовая версия М57 D25 с турбиной Garrett GT2052V. Мощность двигателя 163 л.с. при 4000 об/мин, крутящий момент 350 Нм при 2000-2500 об/мин. Стоял мотор на Е39 525d, а версия на 150 л.с. шла для Opel Omega B и там называлась Y25DT. 2. M57D25O1 (2004 — 2007) — обновленный мотор серии M57TU. Мощность возросла до 177 л.с. при 4000 об/мин, крутящий момент равен 400 Нм при 2000-2750 об/мин. Здесь использован турбокомпрессор Garrett GT2056V. Этот двс встречается у автомобилей BMW E60 525d.
Почему гнет клапана при обрыве ремня ГРМ
Едешь едешь на своем чудном автомобиле, и вдруг какой-то стук и машина остановилась. Так примерно происходит обрыв ремня. Все бы ничего, если бы просто порвался ремень, но на некоторых двигателях сразу гнутся клапана. Отчего это происходит?
Дело в том, что, когда ремень газораспределительного механизма порвался, останавливается распределительный вал, который привод в движение клапана, а коленвал ДВС продолжает вращаться и толкать поршни. Клапаны, которые должны закрыться остаются в опущенном положении и поднимающиеся поршни встречаются с ними.
Как происходит сгибание клапанов:
- Цепь или ремнь ГРМ порвался.
- Распредвал перестал вращаться.
- Коленвал продолжает вращаться и толкать поршни.
- Клапаны, которые опустились и поршни, которые поднимаются вверх встречаются в верхней мертвой точке (ВМТ).
- Поршни крепче, чем клапаны, поэтому поршни гнут клапана.
То есть при обрыве ремня ГРМ, распредвал резко останавливается, а коленчатый вал двигателя (даже если сразу успели заглушить) продолжает вращаться. Распределительный вал моментально останавливается и не имеет остаточного вращения, потому что возвратные пружины тормозят его кулачки. Пока коленвал ДВС вращается, поршни будут бить по открытым клапанам. Хоть материал поршней крепче и прочнее, бывает, что ломаются сами поршни от встречи с клапанами.
Почему рвется ремень газораспределительного механизма?
Как показывает практика поломок, ремни не рвутся только из-за того, что они износились или попались некачественные. Есть еще несколько причин:
- износ ремня (особенно, если есть даже незначительный перекос и ремень задевает бортик шкива);
- если заклинил коленчатый вал ДВС;
- если застопорилась помпа (насос, который гоняет охлаждающую жидкость);
- если заклинил ролик натяжения ремня.
Новое поколение моторов часто ломаются. Это по причине того, что их делают все мощнее и мощнее. Расстояние между клапанами и поршнями, находящимися в верхних мертвых точках делают все меньше и меньше. Поэтому, даже, если клапана чуть приоткрыты и они не успели закрыться к приходу поршней, то происходит моментальное их сгибание.
Автомобили, на которых НЕ загнёт клапана при обрыве ГРМ (список).
При возникновении неисправностей в системе ГРМ можно столкнуться с таким явлением, как деформация клапанов. Происходит это из-за столкновения поршней с клапанами, двигающимися с высокой скоростью. Однако, далеко не все двигатели подвержены этой проблеме. В некоторых случаях загибания клапанов, а следовательно и дорогостоящего ремонта, можно избежать.
Повреждения внутренних элементов двигателя далеко не всегда связаны с обрывом ремня или цепи ГРМ. Даже перескок элемента на несколько зубьев может привести к загибанию клапанов . Зачастую это происходит из-за несвоевременного обслуживания автомобиля. Низкий уровень качества комплектующих и ошибки при установке — ещё одна распространённая причина проблем с системой ГРМ.
Избежать загибания клапанов можно в том случае, если поршни двигателя имеют специальные канавки. Это позволяет избежать столкновения металлических изделий. Владельцу автомобиля достаточно поменять ремень или цепь ГРМ, после чего двигатель будет работать, как и прежде. Если же клапана загнёт, то возникнет необходимость в серьёзном ремонте .
Перейдём к нашему списку и начнём с двигателей АвтоВАЗа. Наименования не распределены по моделей, так отечественные силовые агрегаты одной версии встречались на разных автомобилях.
Стоит отметить, что в 2018 году «АвтоВАЗ» вернул «безвтыковые» поршни на ряд моделей. Рекомендую искать информацию по конкретной версии двигателя в Сети.
На автомобилях группы VAG (Volkswagen, Audi, Skoda и т.п.) «безвтыковые» двигатели представлены в основном старыми образцами, которые на наших дорогах уже почти не встречаются:
Список двигателей без проблемы загибания клапанов на «Опеле» выглядит так:
По «Тойоте» данные сильно расходятся. У одних автовладельцев клапана загибает, у других такой проблемы нет на аналогичном двигателе. Приблизительные данные выглядят так:
Гнёт ли клапана на Ладе Гранте 8 клапанной: 11186 (82 л.с) и 21116 (87 л.с.), + видео?
Варианты 8-ми клапанных двигателей хорошо знакомы владельцам Лада Гранта ещё по-прежним моделям АвтоВаза. Данные двигатели имеют индексы 11183 и (11186, 21116), мощность их 82 и 87 лошадиных сил соответственно.
Основная статья: Какие двигатели устанавливают на автомобили Лада Гранта.
Отечественный потребитель очень боится обрыва ремня ГРМ. Поэтому данный вопрос играет не последнюю роль при выборе модификации автомобиля.
В случае такой ситуации может произойти загибание клапанов, что в народе породило высказывание «кулак дружбы«. Есть даже слэнг, который обозначает моторы, гнущие клапана как «втыковые», а моторы, которые лишены этого недостатка — «безвтыковые».
Чтобы обрыва ремня не произошло, необходимо менять ремень вовремя (подробнее о том, когда необходимо менять ремень ГРМ по рекомендации завода и по опыту Грантоводов читайте здесь).
Модификация 11183 (комплектация «Стандарт», 82 л.с.)
Двигатель 11183 (под капотом Лада Калина)
Самые первые модификации автомобиля Гранты шли с необлегченной шатунно-поршневой группой, на таких двигателях клапана не гнёт, тут всё зависит от оборотов в момент обрыва ремня. Данные двигатели устанавливались на автомобили в комплектации «Стандарт» и имели обозначение 11183. Преимущество данного мотора в его тяговитости, на низах он едет словно дизель!
По сути дела это полная копия двигателя ВАЗ-2108, только с увеличенным объёмом, а владельцы девяток во всю хвалились историями о том, как порвался ремень ГРМ и ничего с двигателем не случилось.
Двигатель 11186 (87 л.с.) — клапана гнёт!
Двигатель 11186 (под капотом)
11186 двигатель специально для CarFrance.ru от Грантовода Игоря
При обрыве ремня ГРМ на двигателе 11186 автомобиля Лады Гранты — клапана гнёт, уже было много случаев, которые подтвердили эту гипотезу. Самый удачный вариант развития событий при обрыве ГРМ на этом двигателе — это загиб впускных клапанов.
Двигатель 11186 (снятый с авто)
Двигатель 21116 (87 л.с.) — клапана гнёт!
21116 двигатель гнёт клапана
Данный двигатель устанавливается на автомобиле Лада Гранта в комплектации «Норма». И он тоже гнёт клапана, к сожалению.
Основная статья: Двигатель 21116: отзывы, ресурс до капитального ремонта — подробный обзор двигателя от Грантоводов!
Двигатель 21116 (87 л.с.) — один из самых распространённых на автомобиле Лада Гранта
Для того, чтобы увеличить мощность, конструкторам АвтоВаза пришлось установить облегченно-поршневую группу в 114 мотор. Это привело к тому, что место под выемки в поршнях теперь отсутствует полностью, а это означает в 100% поршня погнёт. Так как поршень стал тоньше, то с большой долей вероятности поршень после «встречи с клапанами» тоже придёт в негодность и рассыпется на части.
Отличия у 21116 и 11186 только в том, что первый устанавливается импортная шатунно-поршневая группа, а на второй — отечественная.
Ремонт (стоимость, гарантия)
Ремонт в самой простой ситуации начнётся с отметки в 15 тысяч рублей, зависит от региона и квалификации мастера. Что самое печальное, что данные ситуации возникают и на небольшом пробеге, около 15 000 км. Но в данном случае, Вы еще можете обратиться по гарантии к своему официальному дилеру. Данный вид работ является гарантийным.
Поскольку при обрыве ремня ГРМ рвёт клапана и на 16-ти клапанниках, то на нашем сайте развернулась бурная дискуссия о том, какой же всё-таки двигатель лучше: 8 или 16 клапанов.
Как проверить состояние ремня ГРМ?
Для визуальной проверки ремня ГРМ необходимо снять крышку привода ГРМ. Сделать это не сложно, на 8-ми клапанниках места под капотом очень много. Снимаете крышку и начинаете визуальный осмотр ремня. Он должен быть как новый, без трещин и порепин, без грязи и налёта, сухой.
Если состояние ремня вызывает опаску, то его необходимо заменить, подробнее в статье: замена ремня ГРМ на 8-ми клапанной Гранте.
Как проверить состояние помпы и натяжного ролика?
Для проверки состояния помпы необходимо снять нижнюю половину крышки привода ГРМ. Далее ослабьте натяжение ремня путём ослабления натяжного ролика. Проверьте работоспособность помпы, покрутите её и посмотрите, есть ли люфт. Если люфт есть, то не тяните, и меняйте помпу, так как она может заклинить в ближайшее время.
Аналогичным образом на люфт проверяется и натяжной ролик.
Также Вас должны насторожить посторонние шумы при работе двигателя. Признаком скорой поломки помпы и роликов является звук «шуршания» этих элементов.
Случались случаи обрыва ремня ГРМ и загиба клапанов в результате заклинившей помпы и на пробеге не более 20 000 км.
carfrance.ru
Характеристики двигателя M57D25
| Производство | Steyr Plant |
| Марка двигателя | М57 |
| Годы выпуска | 2000-2007 |
| Материал блока цилиндров | чугун |
| Тип двигателя | дизельный |
| Конфигурация | рядный |
| Количество цилиндров | 6 |
| Клапанов на цилиндр | 4 |
| Ход поршня, мм | 82.8 75.1 (TU) |
| Диаметр цилиндра, мм | 80 84 (TU) |
| Степень сжатия | 18 (TU) 17.5 |
| Объем двигателя, куб.см | 2497 |
| Мощность двигателя, л.с./об.мин | 150/4000 163/4000 177/4000 |
| Крутящий момент, Нм/об.мин | 300/1750 350/2000-2500 400/2000-2750 |
| Экологические нормы | — |
| Турбокомпрессор | Garrett GT2052V Garrett GT2056V |
| Вес двигателя, кг | — |
| Расход топлива, л/100 км (для 525d E39) — город — трасса — смешан. |
9.25.36.7 |
| Расход масла, гр./1000 км | до 700 |
| Масло в двигатель | 5W-30 5W-40 |
| Сколько масла в двигателе, л | 6.5 8.25 (TU) |
| Замена масла проводится, км | 7000-8000 |
| Рабочая температура двигателя, град. | ~90 |
| Ресурс двигателя, тыс. км — по данным завода — на практике |
—500+ |
| Тюнинг, л.с. — потенциал — без потери ресурса |
—— |
| Двигатель устанавливался | BMW 525d/525d E39/E60Opel Omega |
В каких случаях гнет клапана при обрыве ремня ГРМ?
Часто автовладельцы сталкиваются с такой неприятной ситуацией как обрыв ремня ГРМ и последующее загибание клапанов. В подобном случае требуется дорогостоящий и сложный ремонт, расходы на который будут сопоставимы с капитальным восстановлением двигателя. Вопреки расхожему мнению, проблемы с загибанием клапанов чаще всего возникают не при обрыве привода ГРМ, а по причине заклинивания помпы охлаждающей жидкости.
Однако на определённых моторах даже при заклинивании помпы или обрыве ремня ГРМ клапана не загибаются, что позволяет с относительно минимальными затратами полностью восстановить автомобиль. Почему же на одних двигателях требуется дорогостоящий ремонт, тогда как на других моторах можно относительно недорого устранить имеющиеся поломки.
Для начала необходимо разобраться, что происходит с мотором при заклинивании помпы и обрыве ремня ГРМ. В подобном случае распределительный вал, который отвечает за открытие и закрытие клапанов, останавливается, но при этом коленвал вместе с поршневой группой продолжает своё вращение. Как результат, поршни на огромной скорости ударяются о клапана, обламывая или загибая их. В итоге, такой мотор с трудом подлежит восстановлению, а автовладельцу приходится менять клапанную группу и поршни с другими узлами.
На многих японских и вазовских автомобилях поршни имеют специальные проточки, которые позволяют избежать повреждения клапанов при обрыве ремня. На вазовских авто подобное решение объяснялось посредственным качеством привода ГРМ, который часто выходил из строя раньше положенного срока и быстро рвался, что без наличия такой защитной системы могло полностью вывести из строя двигатель автомобиля. Японские инженеры, используя подобную конструкцию с проточенными поршнями, ещё больше повысили надежность своих двигателей, которые даже при наличии таких серьезных неисправностей полностью не выходили из строя, а автовладелец мог с относительно минимальными затратами восстановить свой автомобиль.
Однако у такого решения имеются определенные недостатки. В первую очередь, это повышение расхода топлива и снижение мощности. Именно поэтому сегодня на многих современных автомобилях их производители отказались от наличия таких проточек, при этом автовладельцу настоятельно рекомендуют соблюдать требования по сервису, каждые 50-70 тысяч километров выполнять замену ремня ГРМ и другое обслуживание двигателя. При этом в обязательном порядке требовалось использовать исключительно качественные оригинальные запчасти для подобных ремонтных работ.
Только лишь на китайских автомобилях, которые не блещут надежностью, практически у всех двигателей имеется подобная конструкция с небольшими проточками, предупреждающими повреждение клапанов при обрыве привода газораспределительного механизма.
Узнать, загибает ли клапана при обрыве ремня ГРМ на конкретном двигателе, не составит какого-либо особого труда. Автовладельцу необходимо будет изучить инструкцию к своему автомобилю или обратиться с подобными вопросами на многочисленные тематические форумы в интернете. В интернете можно найти соответствующие таблицы, в которых наглядно предлагается информация о типе мотора на конкретном автомобиле и его безопасность для клапанов при обрыве ГРМ ремня.
При этом необходимо понимать, что какая быть надежная система не использовалась на автомобиле, как бы правильно автовладелец не ухаживал за машиной, всё же полностью исключить вероятность обрыва ремня ГРМ будет невозможно. Причём подобная проблема сегодня характерна не только для двигателей с ременным приводом механизма газораспределения, но и с, казалось бы, вечной цепью.
Это ранее считалось, что цепь будет практически вечной, а владелец такого автомобиля будет полностью избавлен от каких-либо проблем с обслуживанием газораспределительного механизма. Однако сегодня цепи растягиваются уже после 100-150 тысяч километров пробега, требуя вскрытия, дефектовки и ремонта. Если же автовладелец пренебрегает таким сервисным ремонтом, то, в конечном счете, это приводит к серьезным неисправностям и необходимости капитального восстановления двигателя.
Выводы
Обрыв ремня ГРМ или заклинивание помпы может привести к повреждениям клапанов и их загибанию. В прошлом популярностью пользовались двигатели, которые имели специальные проточки на цилиндрах, что предупреждало повреждение клапанов при заклинившем распределительном вале. Однако такая конструкция мотора имеет существенные недостатки, поэтому сегодня большинство автопроизводителей отказались от подобной защитной системы, полагаясь на качество используемых ремней и цепей.
22.07.2019
Проверь, на твоем авто погнутся ли клапана при обрыве ремня ГРМ, список
Частая проблема владельцев автомобилей, в которых установлены двигатели с ременной передачей газораспределительного механизма в том, что при обрыве ремня ГРМ на таких машинах гнутся клапана. Почему это происходит, в каких авто есть такие проблемы и как избежать ремонта ДВС.
- Почему гнет клапана при обрыве ремня ГРМ?
- На каких двигателях гнутся клапана:
- ВАЗ;
- RENAULT;
- KIA;
- PEUGEOT;
- FORD;
- HONDA;
- MITSUBISHI;
- NISSAN;
- OPEL;
- MAZDA;
- SUBARU;
- AUDI; VOLKSWAGEN; SKODA;
- MERSEDES-BENZ;
- VOLVO;
- FIAT;
- HYUNDAI;
- CITROEN;
- CHEVROLET;
- DAEWOO;
- SUZUKI;
- TOYOTA;
- GEELY;
- LIGAN;
- CHERY.
- Причины обрыва ремня ГРМ.
- Как узнать, гнет ли клапана?
- Полезные советы по теме.
ресурс, параметры, фото и видео
АвтоВАЗ развивает свои 16-клапанники постепенно, то есть шаг за шагом. Когда в 2013 году появилось обновлённое семейство «Калина», покупатели недоумевали, зачем в комплектациях «с механикой» предлагают 106-сильный мотор, по конструкции мало отличающийся от привычного двигателя «Приоры».
Новый двигатель был оборудован резонансным наддувом, и казалось, от его наличия будут только минусы: снижена надёжность, нет возможности подвести тросовый привод. Но выяснилось, что новый мотор был не хуже предшественника: ДМРВ ломается часто, а датчики ДАД и ДТВ – практически никогда. Датчик ДМРВ в конструкции 27-го мотора отсутствует, в чём и кроется секрет повышенной надёжности.
Зачем 27-й двигатель заменили на 29-й
Двигатель ВАЗ-21127 был хорош всем, кроме одного – он соответствовал нормам Евро-4. Для седанов Веста, выпускаемых с ноября 2020 года, этот вариант не подошёл бы. Требовалось решить сложную задачу: без повышения объёма и без потерь мощности улучшить экологический класс. И в результате в арсенале ВАЗ появилось новое семейство 16-клапанников. Речь идёт о моторах 21129 – они действительно отвечают последним экологическим нормам.
Первый двигатель Весты, пр-во ВАЗ
Чтобы перейти к стандарту Евро-5, мотор 21127 пришлось доработать:
- Система резонансного впуска, а также система выхлопа была переработана полностью;
- Контроллер ЭБУ (ЭСУД) получил новую прошивку – изменён даже алгоритм, регулирующий объём резонансных камер;
- У двигателей 21127 и 21129 немного отличается степень сжатия – 11,0 против 10,45;
- Была доработана и подвеска мотора: появилась возможность монтажа на подрамник.
Понятно, какой двигатель у Лады Весты оставался бы в 2020 году и позднее, если бы не переход к Евро-5. Это был бы ДВС ВАЗ-21127, но с переделанной подвеской. А сейчас мы видим, что доработано было почти всё. Как говорится, изменения – на лицо.
21129, Лада Веста
21127, Лада Калина II
Что стало с ресурсом
Значение ресурса для мотора ВАЗ-21127 составляет 200 тыс. км. В реальности оно – больше. Все эти «тысячи» мотор должен пробежать без замен деталей: проверяется только натяжение ремня, меняется масло, а заменять ремень ГРМ не нужно.
Ремень ГРМ, ВАЗ-21127
Не надо и «подстраивать клапаны», так как 16-клапанный двигатель снабжён гидрокомпенсаторами. Всё, что здесь сказано, относится и к последней разработке ВАЗ – мотору 21129.
Что именно изменилось в конструкции
По внешнему виду мотор 21129 выглядит очень современно. В его конструкции, например, есть датчик давления (ДАД), совмещённый с датчиком температуры воздуха (ДТВ). Заслонкой резонаторных камер управляет пневматический привод.
Комбинированный датчик
Пневмопривод резонаторной заслонки
Все эти элементы присутствуют и в конструкции другого двигателя – ВАЗ 21127. А улучшить характеристики, не увеличивая рабочий объём, удалось следующими методами:
- Была переделана «обвязка» – выхлоп, резонансный впуск, программа контроллера;
- В конструкции применяются облегчённые поршни: для изготовления используется сплав с алюминием, юбки поршней укорочены, а в днище сделаны выточки под тарелки клапанов;
- И компрессионные, и маслосъёмные кольца стали более тонкими, чем на всех предыдущих моделях двигателей. Потери на трение снизились.
Обратите внимание на «пункт 2». Из него не следует, что возможность погнуть клапаны теперь отсутствует
Не делайте ложных выводов!
Технические характеристики
Все параметры, относящиеся к мотору 21129, перечислены в виде списка:
- Значение рабочего объёма – 1,596 л;
- Степень сжатия – 10,45;
- Мощность (паспортное значение) – 106 л.с. при 5800 об/мин;
- Наибольший крутящий момент – 148 Н*м при 4200 об/мин;
- Максимальная частота оборотов вала – 6200 об/мин;
- Интервалы по замене масла – 15 000 км;
- Объём картера – 3,2 (2,9) либо 4,4 (4,1) л, первый вариант – для коробки «АМТ»;
- Вязкость масла – от 0W30 (0W40) до 20W40 в зависимости от температуры;
- Ресурс двигателя – 200 000 км.
На один литр израсходованного топлива приходится до 3 мл масла. Эти цифры указаны в документации ВАЗа. Значит, на тысячу км уйдёт 240-250 мл. Моторы Nissan (HR16DE) расходуют вдвое больше.
Мощность и крутящий момент в зависимости от частоты, об/мин
Теперь проанализируем то, что показано на графике. Усилие, превышающее 130 Н*м, мотор развивает в широком диапазоне: от 2300-2400 до 5900 оборотов! Значит, тяга будет очень «эластичной», что как раз и нужно для комплектаций с «АМТ».
Комплектации автомобиля
В салоне автомобиля
Семейство «Лада Калина» было создано на платформе ВАЗ 2108. От прародителя новой модели досталась значительно переработанная ходовая часть, а также схема расположения силового агрегата и трансмиссии. В экстерьере полностью исчезли угловатые формы, в целом его можно было назвать современным и располагающим. Из салона удалили все жесткие пластиковые детали. Панели стали мягкими и теплыми, особенно это было заметно в машинах 2010-2013 годов выпуска. В целом описание всех изменений, которые претерпела материнская платформа, может занять несколько страниц, поэтому отметим главное: автомобиль стал удобнее и безопаснее Лады Самары в разы.
С самого начала производства универсал предлагался в 2 комплектациях:
Первая комплектация имела следующий набор бесплатных опций.
- Регулируемая рулевая колонка.
- Центральный замок.
- Электростеклоподъемники передних дверей.
- Бортовой компьютер.
- 14-дюймовые диски.
- Электроусилитель рулевого управления (только в пакете 11173-140-40).
Люксовая версия, кроме всего вышеописанного, дополнительно оснащалась кондиционером и антиблокировочной системой торможения (ABS).
Презентация автомобиля на заводе
Стоимость топовой версии без ABS в 2013 году составляла 360 000 рублей. За дополнительную плату можно было установить передние подушки безопасности, противотуманки и подогрев передних сидений. Цена такого пакета опций составляла от 25 000 рублей.
С 2007 года на Ладу Калину устанавливались 2 бензиновых атмосферных двигателя:
- ВАЗ 21114 — 1,6-литровый, 8-клапанный, 81-сильный;
- ВАЗ 11194 — 1,4-литровый, 16-клапанный, 89-сильный.
Характеристики двигателя M57D30
| Производство | Steyr Plant |
| Марка двигателя | М57 |
| Годы выпуска | 1998-2012 |
| Материал блока цилиндров | чугун алюминий (M57TU2) |
| Тип двигателя | дизельный |
| Конфигурация | рядный |
| Количество цилиндров | 6 |
| Клапанов на цилиндр | 4 |
| Ход поршня, мм | 88 (M57D30) 90 |
| Диаметр цилиндра, мм | 84 |
| Степень сжатия | 16.5 (TOP) 18 |
| Объем двигателя, куб.см | 2926 2993 |
| Мощность двигателя, л.с./об.мин | 184/4000 193/4000 197/4000 204/4000 218/4000 231/4000 235/4000 272/4400 286/4400 |
| Крутящий момент, Нм/об.мин | 390/1750-3200 410/1750-3000 400/1300-320 410/1500-3250 500/2000-2750 500/1750-3000 500/1750-3000 560/2000-2250 580/1750-2250 |
| Экологические нормы | Евро 3 Евро 4 (M57TU2) |
| Турбокомпрессор | Garrett GT2556V Garrett GT2260V BorgWarner BV39 + K26 BorgWarner KP39 + K26 |
| Вес двигателя, кг | ~200 |
| Расход топлива, л/100 км (для 335d E90) — город — трасса — смешан. |
9.75.67.1 |
| Расход масла, гр./1000 км | до 700 |
| Масло в двигатель | 5W-30 5W-40 |
| Сколько масла в двигателе, л | 6.75 (M57) 7.5 (M57TU2) 8.25 (M57TU) |
| Замена масла проводится, км | 7000-8000 |
| Рабочая температура двигателя, град. | ~90 |
| Ресурс двигателя, тыс. км — по данным завода — на практике |
—500+ |
| Тюнинг, л.с. — потенциал — без потери ресурса |
250+— |
| Двигатель устанавливался |
BMW 325d/330d/335d E46/E90BMW 525d/530d/535d E39/E60BMW 635d E63BMW 730d E38/E65BMW X3 E83BMW X5 E53/E70BMW X6 E71 Range Rover |
Почему гнет клапана при обрыве ремня ГРМ
Едешь едешь на своем чудном автомобиле, и вдруг какой-то стук и машина остановилась. Так примерно происходит обрыв ремня. Все бы ничего, если бы просто порвался ремень, но на некоторых двигателях сразу гнутся клапана. Отчего это происходит?
Дело в том, что, когда ремень газораспределительного механизма порвался, останавливается распределительный вал, который привод в движение клапана, а коленвал ДВС продолжает вращаться и толкать поршни. Клапаны, которые должны закрыться остаются в опущенном положении и поднимающиеся поршни встречаются с ними.

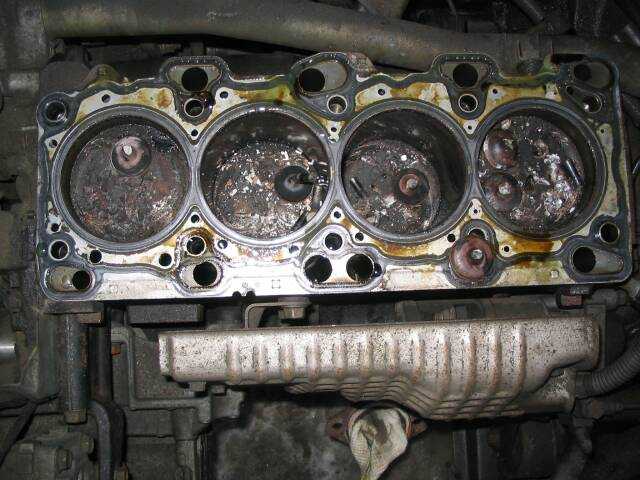

Как происходит сгибание клапанов:
- Цепь или ремнь ГРМ порвался.
- Распредвал перестал вращаться.
- Коленвал продолжает вращаться и толкать поршни.
- Клапаны, которые опустились и поршни, которые поднимаются вверх встречаются в верхней мертвой точке (ВМТ).
- Поршни крепче, чем клапаны, поэтому поршни гнут клапана.
То есть при обрыве ремня ГРМ, распредвал резко останавливается, а коленчатый вал двигателя (даже если сразу успели заглушить) продолжает вращаться. Распределительный вал моментально останавливается и не имеет остаточного вращения, потому что возвратные пружины тормозят его кулачки. Пока коленвал ДВС вращается, поршни будут бить по открытым клапанам. Хоть материал поршней крепче и прочнее, бывает, что ломаются сами поршни от встречи с клапанами.
