Где находится блок управления акпп

Неисправности ЭБУ коробки автомат и ремонт

Отметим, что блок управления отвечает не только за регулировку работы коробки, но и за диагностику АКПП. Также контролер фиксирует в памяти ошибки, которые могут возникнуть в процессе работы агрегата.

Это значит, что ЭБУ позволяет в значительной степени упростить диагностику автоматической трансмиссии, быстро определить причину сбоев и поломок коробки передач и т.д. Однако бывает и так, что выходит из строя сам блок управления.

Обычно к выходу из строя или сбоям в работе ЭБУ приводят:

  • механические повреждения блока;
  • перегрев котроллера;
  • короткое замыкание;
  • проблемы с проводкой, контактами и разъемами (по причине попадания влаги, окисления, в результате обрывов и т.д.);
  • попытки выполнить прошивку/ремонт/адаптацию ЭБУ в кустарных условиях;

В любом случае, АКПП начинает работать некорректно, так как именно ошибки в алгоритмах приводят к различным сбоям. Могут не включаться определенные режимы или передачи, появляются пинки АКПП, рывки, удары или провалы, коробка автомат буксует, не переключает передачи и т.д. Часто коробка автомат также может перейти в аварийный режим, на приборной панели загорается сигнал неисправности автоматической трансмиссии.

С учетом того, что список возможных проблем АКПП очень широкий, а также сам блок управления взаимодействуем с большим количеством датчиков и исполнительных механизмов, диагностика неисправности может быть сильно осложнена.

По этой причине в сложных случаях, когда стандартные диагностические процедуры не позволяют определить неисправность, рекомендуется временно поставить на автомобиль заведомо исправный и полностью аналогичный блок управления АКПП.

На деле встречаются случаи, когда в автосервисе не знают, как проверить ЭБУ АКПП и где это можно сделать. В таком случае нередко для определения неисправности поспешно снимается и разбирается сама АКПП, проводится дефектовка агрегата, проверяется ГДТ, мехатроник, гидроблок и т.д.

Однако после проведения всех работ выясняется, что проблемным элементом оказывается именно ЭБУ коробкой. По этой причине нужно сначала точно определить неисправный элемент.

Что касается ремонта ЭБУ АКПП, нужно понимать, что многие блоки можно перепрошить. Однако если возникли более серьезные проблемы (с чипами, процессором или модулями памяти), как правило, блоки управления изначально не являются ремонтопригодными.

С учетом высокой стоимости контроллеров, в отдельных случаях некоторые специализированные мастерские все же берутся за ремонт, но далеко не всегда удается добиться гарантированного качества.

Такая работа сложная, так как нужно выпаивать микросхемы из печатных плат, производить замену выгоревших конденсаторов и т.д. Другими словами, появляются определенные сомнения в последующей надежности блока после ремонта.

При этом стоимость восстановления работоспособности ЭБУ коробкой автомат может быть довольно высокой (обычно около 50-60% от стоимости полностью исправного б/у устройства).

Для чего нужна адаптация АКПП после замены масла

Как отмечалось, на современных машинах процесс автоматизирован и не требует участия автовладельца.

Что касается старых авто, эту работу придется делать на сервисе или самостоятельно.

В результате адаптации удается добиться следующих результатов:

  1. Стабильная и плавная работа трансмиссии.
  2. Уменьшить количество переключений АКПП, которая меньше изнашивается и дольше служит.
  3. Снижается количество случаев, когда необходимо вмешательство автовладельца. АКПП самостоятельно принимает решения, когда лучше замедлиться, или какой режим стоит активировать.
  4. Увеличивается безопасность движения по скользкой или грунтовой дороге, где машина себя чувствует неуверенно.
  5. Корректировка работы с учетом износа коробки-автомат.

Своевременное выполнение адаптивной настройки позволяет избежать таких последствий.

Устройство блока управления

ЭБУ АКПП состоит из следующих элементов:

  • память, которая, как на жестком диске компьютера, хранит всю информацию, собранную за время действия автомата. Здесь же хранятся ошибки АКПП. Опытные механики могут вносить изменения в нее или очищать полностью;
  • оперативная память. Она отвечает быструю обработка всех данных, которые приходят с датчиков и отправляет ответы на них, данные процессором;
  • процессор или главный чип, от которого зависит вся работа электронного модуля. Выполняет или задает определенные команды. Автовладелец часто может найти, что процессор и оперативная память у блоков управления соединена в один чип;

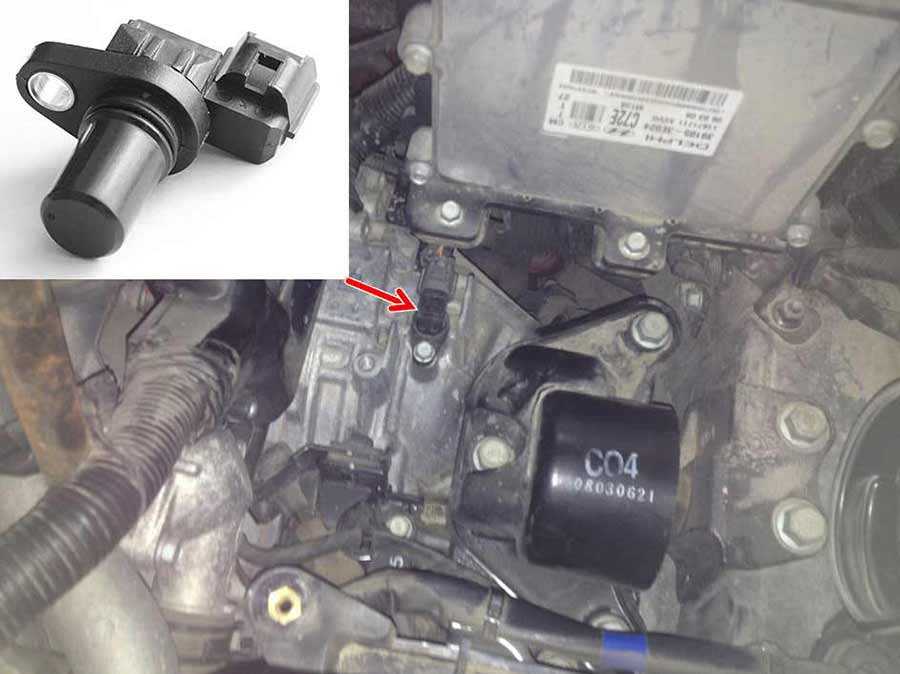

  • датчики, которые расположены в гидроблоке и любом другом месте АКПП для сбора информации и передачи ее электронного модуля коробки переключений скоростей.

Блоки управления разных производителей различаются по количеству начинки, производительности «мозга» и другим параметрам. ЭБУ АКПП – это важная и самая хрупкая часть в машине. Любое сотрясение или перегрев, замыкание электроцепи могут привести к выходу из строя его и падению всей автомашины или АКПП в аварийный режим.

Причины перехода АКПП в аварийный режим

Речь идет как о недостаточном уровне, так и о слишком большом. В итоге ЭБУ не может корректно функционировать и включает режим аварии. В случае превышения уровня нужно просто удалить избыток ATF. Если уровень низкий, потребуется найти причину ухода масла и устранить эту течь.

Причина вторая: неполадки в механической или гидравлической системе автоматической коробки.

Ремонт таких неисправностей требует значительных финансовых затрат. АКПП уходит в аварийный режим также по причине поврежденного корпуса, проблем во фрикционной группе. Требуется снять поддон, внимательно осмотреть узлы на присутствие фрикционной пыли, обломков металла и стружки. При наличии таковых каждая деталь исследуется отдельно, чтобы понять причину появления частиц металла. Также можно сделать электронную диагностику автомата. Но тогда не все механические дефекты можно точно установить.

Причина третья: сбой электроники системы управления.

Именно из-за такой неисправности чаще всего включается аварийный режим работы АКПП. Разберем подробно часто встречающиеся варианты таких сбоев:

  • АКПП находится постоянно в «аварии», или этот режим включается при выходе агрегата в рабочий температурный режим. Виной тому часто оказывается неисправный датчик, который нужно заменить.
  • Коробка все время в аварийном режиме или переключается в таковой беспричинно в любое время. Вероятнее всего, повреждена межблочная электросеть или неисправны фишки подключения контактов. Устранение неисправности заключается в прозвонке проводов и последовательной замене коннекторов на исправные.
  • Аварийный режим АКПП включен постоянно, или переход случается неожиданно, но не в момент переключения скоростей. Вероятнее всего, некорректно работают датчики: АБС, дроссельной заслонки, расходомер воздуха или датчик распредвала. Более конкретно локализовать неисправность можно при помощи сканирования.
  • Переключение в режим D сопровождается глухим ударом, затем коробка переходит в режим аварии. Или же такой режим активируется во время перехода с первой скорости на вторую. Это обусловлено неисправными датчиками вращения на входном или выходном валу. Точнее диагноз устанавливается при сканировании. Ремонт сводится к замене неисправных деталей.
  • АКПП встала в аварийный режим, и никакие действия не помогают вывести ее из этого состояния. Виной тому неисправная электроника. Не всегда сканированием можно точно определить место сбоя, лучше подключить пробный рабочий блок.

Выполняем адаптацию

Теперь рассмотрим, как проводится сброс адаптации и подстройка автомобиля «под себя».

Наиболее простой и доступный метод «обнуления» подразумевает следующие шаги:

  1. Прогрейте силовой агрегат до рабочей температуры (не менее 70С). На этом этапе не делайте никаких дополнительных шагов.
  2. Заглушите мотор на пять секунд и снова его запустите.
  3. Раскрутите мотор до 2500-3000 оборотов в минуту.
  4. Заглушите мотор и снова его заведите.
  5. Жмите на педаль тормоза и поочередно включите каждую скорость.
  6. Подключите дилерский тестер, выполните ресетинг (сброс настроек).
  7. Начните движение.
  8. При достижении отметки в 40 км/ч выждите 60 секунд и остановите машину.
  9. Отключите зажигание, а после снова включите и заведите двигатель.
  10. Наберите скорость до 80 км/ч, а по истечении 60 сек плавно остановите машину.
  11. Заглушите мотор, а после заведите его.
  12. Поменяйте скорость в течение 20 минут в диапазоне 40-80 км/ч. Некоторое время двигайтесь с неизменной скоростью.
  13. Выполните поездку на расстояние 5-20 км без повышенной нагрузки на мотор.
  14. Проверьте сальники на факт появления течи масла. Осмотрите АКПП на факт появления трансмиссионной жидкости в других участках.
  15. Убедитесь, что масла достаточно. Проверку выполняйте после поездки продолжительностью не меньше 30 минут. Таким способом можно избежать появления пены и защитить КПП от повреждений.

Существует еще одна — более простая схема сброса адаптации, она подразумевает следующие шаги:

  1. Включите зажигание (лампочки на приборной панели должны загореться). При этом двигатель заводить не нужно.
  2. Жмите максимально на акселератор.
  3. Отключите мотор и выждите три минуты.
  4. Верните ключ в замке в первоначальное положение и достаньте его.
  5. Снова жмите на газ до упора.
  6. Отпустите педаль и заведите двигатель.
  7. Выполните пункты с 7 по 14 рассмотренной выше инструкции.

Выделим третий метод сброса настроек, имеющий некоторые особенности:

  1. Прогрейте мотор и АКПП до рабочей температуры.
  2. Включите зажигание, но не запускайте мотор.
  3. Последовательно с 3-4-секундным интервалом сделайте 4-5 переключений АКПП между положениями N и D.
  4. Снова заглушите мотор.
  5. Повторите пункты с 7 по 14 первой инструкции.

При наличии достаточного времени на адаптацию после сброса настроек нужно проехать не меньше 1000 км. Этого должно хватить, чтобы АКПП самостоятельно подстроилась под новый режим эксплуатации.

Возможные проблемы и пути их решения

Процесс адаптации коробки-автомат стал реальностью, благодаря установке сложной электроники, которая постоянно оптимизируется и развивается.

Целью таких систем является повышение надежности и безопасности для водителя и пассажиров. Но именно эта особенность и может быть причиной проблем.

Как правило, трудности появляются из-за блока управления, в котором могут возникать сбои в работе программы, или выходит из строя какой-либо элемент.

Причиной проблем могут быть КЗ из-за нарушения изоляции или повреждения корпусов, перегрева или повышения уровня влажности, попадания масла, запыления или скачков напряжения в бортовой сети.

Понятие аварийного режима АКПП

Коробка передач переключается в «аварию» при возникновении сбоев или неисправностей в работе. Иначе можно сказать так: активный аварийный режим в коробке-автомате свидетельствует о наличии проблем.

На приборной доске включаются пиктограммы check engine, check AT, HOLD. Если АКПП автомобиля в режиме аварии, теряется темп разгона, авто вяло реагирует на нажатие педали акселератора, отсутствует переключение передач в D-режиме. Все потому, что в «аварии» в коробке постоянно включена третья скорость.

Аварийный режим АКПП по сути — это защита, то есть он активируется для предотвращения серьезных поломок агрегата. Также в аварийном режиме коробки можно на транспортном средстве доехать до ближайшего СТО.

При этом недопустимо постоянно передвигаться на машине при аварии коробки-автомат. Но есть возможность переместить авто до сервиса, не прибегая к услугам эвакуатора или буксировки. Разберемся, когда и по какой причине активируется аварийный режим «автомата», затем поговорим о возможных вариантах исправления неполадок.

Акпп не переключает передачи – в чем проблема?

АКПП популярна сегодня как на отечественном авторынке, так и на зарубежном. Преимуществ у неё больше чем достаточно, поэтому не удивляет такая её востребованность.

Однако, как и всякий механизм, она АКПП имеет свойства ломаться. Чаще всего среди автовладельцев можно услышать: коробка не может переключать передачи, приходиться делать эту вручную.

О возможных причинах поломки и об их диагностике мы поговорим далее.

Прежде всего, перед началом работы следует убедиться, что проблема заключается именно в АКПП. То есть, исправно ли работают все остальные системы автомобиля, если движок не может переключать скорости. Имеется множество неполадок, приводящих к падению уровня масла в коробке передач. Основная проблема здесь – нарушение герметичности переднего сальника АКПП.

Причины падения уровня масла в коробке автомат:

Течь масла: через сальники коленчатого вала, через прокладку блока цилиндров, через прокладку масляного фильтра, через маслоотражательные колпачки. Корень первой проблемы таится в износе уплотняющих кромок сальников коленчатого вала. Это происходит или из-за добавления некачественной автохимии или некачественного масла. Виной второй проблемы может быть из-за перегрева двигателя или из-за неправильной затяжки силовых болтов при сборке движка. Наиболее характерным основанием третьей проблемы в не удержании резинового уплотняющего кольца в своей обойме. Чётвертая проблема возникает в связи с перегревом резиновых колпачков. Проблемы поршневых колец: износ, перегрев, коксование. Износ поршневых колец – проблема распространённая, поскольку возникает она всегда. И, как правило, износ этот начинается с участков, наиболее подверженных давлению. Перегрев маслосъёмных колец возникает при температуре более 2000. Любое повышение температуры грозит выходом из строя поршневых колец. Это, в свою очередь, сказывается на уровне поглощения двигателем объёма масла. Коксование поршневых колец происходит из-за использования некачественного масла. Ведь согласитесь, кольца исправны только тогда, когда они подвижны. Их застой негативно сказывается на работе двигателя.

Кроме этих причин, существует множество других причин неисправностей 4х и 5ти ступенчатых коробок передач.

Неисправность автоматической коробки передачПричина

После преодоления подъёма машина раньше времени может переключаться на пониженную передачу. Низкий уровень масла в коробке передач, износ дисков или уплотнительных колец

Задняя скорость в порядке, но авто не движется вперёд, а буксует на месте. Изнашивание дисков муфты прямого хода, засорение клапана переключения передач, повреждения масляных колец

Переключения вперёд в норме, движения назад не происходит. Проблемы в работе тормозной ленты (она либо изношена, либо оборвана, либо сломался шток её поршня), неисправности пакета торможения

При установленном на нейтральное положение рычага авто движется вперёд или назад. Трос или рычаг привода неверно отрегулированы, происходит касание дисков или пластин муфты

Машина движется при установке рычага переключения передач в положение «N». Повреждение регулировки троса или рычага привода управления АКПП, перебои в работе поршня муфты, приваривание фрикционных дисков к стальным

Крупицы алюминия на дне поддона Изнашивание либо рабочего слоя скользящего подшипника, либо алюминиевой шайбы, корпуса и т.д.

Конечно, это далеко не все причины поломок самой АКПП, но наиболее распространённые. Кроме этих существуют ещё неисправности электронной системы коробки передач. Диагностика таких проблем не требует механического вмешательства в авто, они обнаруживаются с помощью сканера.

Этот показатель относится к проблемам нарушения работы блока управления движком, нарушение работы датчиков расхода воздуха, нарушение работы датчика положения переключения передач и т.д.

Устраняем проблему

Если вы сомневаетесь в своих силах и навыках, а не переключаются передачи на АКПП , то, конечно, лучше обратиться в сервис. Однако если вы твёрдо решили исправить некоторые неполадки самому, вот несколько советов:

  • установить оптимальный уровень масла или вообще заменить его;
  • проведите полную компьютерную диагностику;
  • проверьте кулису, проводку, датчик скорости и тормозную ленту.

Итак, с помощью моей стать вы ознакомились с тем, что собой представляет автоматическая коробка передач, причины её неполадок и их устранение. Надеюсь, мои рекомендации вам помогут!

Истирание каналов гидроблока

Коробка в которой своевременно не менялось масло имеет загрязнения каналов гидроплиты. Автомат работает с заклинившими плунжерами. Через каналы трансмиссионка подается с повышенным давлением. Содержащиеся в жидкости мелкие осколки повреждают алюминиевые каналы. Коробка при этом может работать в аварийном режиме.

Для того, чтобы проблема с загрязнением не вставала неожиданно, требуется следить за состоянием трансмиссионной жидкости. Автомат требует только качественного масла. Современные механизмы стали высокочувствительными к неправильному техническому обслуживанию. Предпринимать меры надо до того, как АКПП ушла в аварийный режим.

Загрязненная гидравлическая плита

Независимо от причин, почему автоматическая коробка переключались в аварийный режим, обязательно необходимо посетить сервисный центр или устранить поломку самостоятельно. При наличии подозрительного скрежета необходимо включать аварийку и вызывать эвакуатор, несмотря на то, что автомат позволяет двигаться дальше. В таком случае продолжение эксплуатации становится опасным для всей силовой установки, так как вызывает ускоренный износ ее узлов

Важно помнить, что поломка не уходит сама по себе

Действия при переходе АКПП в аварийный режим

Случается, что во время передвижения на авто АКПП переключается в режим аварии. Теперь машина движется на одной скорости, другие включить не дает блокировка. Но что делать, если невозможно по каким-то причинам обратиться в сервис немедленно? Как снять АКПП с аварийного режима? В таких условиях можно попробовать следующие варианты:

Остановить машину как можно быстрее, выбрав для парковки безопасное место. Первым делом проверить уровень масла при помощи соответствующего щупа, если конструкция АКПП предусматривает такой способ контроля. При наличии подтеков жидкости яркого красного цвета или горелого запаха можно судить о ненормальном уровне масла. Эксплуатировать авто с такой проблемой нежелательно

Лучше доставить ее на эвакуаторе до сервиса.
Если проверка масла не дала поводов для тревоги, нужно обратить внимание на контакты и проводку. При обнаружении обрыва контакта и устранении этой неисправности есть высокая вероятность, что коробка переключится в рабочий режим.
Остановить двигатель и выключить зажигание на пару минут

При отсутствии положительного результата снять с аккумулятора отрицательную клемму и выдержать так до 4 минут. В некоторых моделях авто таких несложных действий бывает достаточно, чтобы убрать аварийный режим АКПП.

Рекомендуем

«Диагностика коробки АКПП: выявляем неисправности» Подробнее Если все вышеперечисленные манипуляции не дали положительного результата, но вы уверены в правильном уровне масла в АКПП – значит, можно продолжить движение на авто до сервисной станции. Постарайтесь не разгоняться, минимизировать маневры, объезжайте пробки и не нагружайте слишком сильно коробку. Сейчас главное благополучно доехать до автосервиса, где можно будет провести диагностику.

Первые модели коробок-автоматов выпускались без электроники. В настоящее время все производимые АКПП снабжены электронным блоком управления, который имеет функцию самодиагностики. Именно по этой причине обследование коробки начинают со считывания ошибок с ЭБУ при помощи компьютерного сканера. Затем код ошибки расшифровывается мастером диагностической станции. Сделать это можно также при помощи Интернета. Чаще других встречаются следующие коды:

  • неполадки электрической части электромагнитных клапанов;
  • некорректное передаточное число некоторых скоростей;
  • отсутствует синхронизация частоты вращения выходного и входного валов коробки.

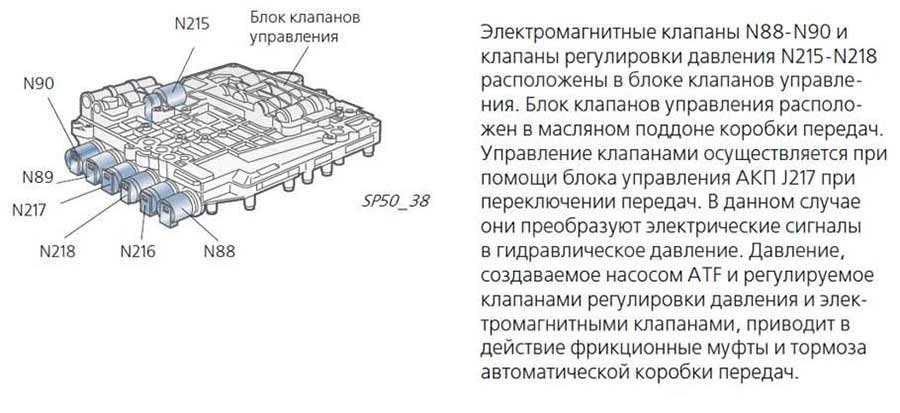

Если код неисправности указывает на электромагнитные клапаны, не спешите с демонтажем коробки. Первым делом лучше проверить проводку методом измерения мультиметром сопротивления датчиков и проводов. Следует прозванивать не только провода между собой, но проверить возможный контакт с плюсом и минусом.

Если проводка оказалась целостной, следующее, на что нужно обратить свое внимание, – разъем подключения питания. Встречаются коробки, где после неаккуратного демонтажа и последующей установки в этих разъемах обломаны некоторые пины

Кроме того, часто причиной перехода АКПП в аварийный режим является простое окисление контактов.

К дефектовке коробки с проверкой состояния всех деталей целесообразно прибегать только после того, как обследованы все соединения электропроводки и проанализирована ее исправность.

Как заменить предохранители на автомобиле БМВ Е39 самостоятельно?

Предохранители БМВ Е39 изготовлены из тугоплавкого материала и предназначены для защиты от замыканий в цепи и предотвращают перегрузки в электросоединениях, которые могут повредить оборудование.

Электросистема БМВ Е39 не отличается простотой и состоит из выключателей, реле, электрических моторчиков и различных датчиков. Данные элементы защищаются парой блоков с предохранителями.

Автомобиль БМВ Е39

Расположение

Первый находится в верхней части бардачка, второй располагается в багажнике слева. Они находятся в легкодоступном месте и для замены предохранителя не нужно снимать какие-то узлы или системы.

Схема

Схема предохранителей расположенных в бардачке.

Запрос вернул пустой результат.

Схема расположенных в багажном отделении

Расположение в багажнике

Процесс снятия и замены

Меняются предохранители на БМВ Е39 точно так же, как и на любом другом автомобиле. Все достаточно просто. Особых знаний здесь не требуется. Просто нужно внимательно изучить схему, которая прилагается к руководству идущим вместе с транспортным средством.

Необходимые инструменты

Для работы нам понадобятся самые простые инструменты:

  • специальный пинцет (находящийся в одном из отсеков);
  • схема расположения предохранительных элементов;
  • отвертка для открытия блоков;
  • электропредохранитель.

Этапы

Процесс замены электропредохранителя подробно опишем на примере блока находящемся в отделении для перчаток БМВ Е39 . Видео англоязычное, но весь процесс описан понятно и доступно.

Перед тем, как приступить к замене, нужно отключить электроприборы в частности тот потребитель, на котором планируется замена.
Далее открываем бардачок и находим белые зажимы, которые поворачиваем в левую сторону на 90 градусов.Удерживающие фиксаторы

После этого отклонится книзу и освободится требуемый нам блок.
На полочке под панелью есть схема, в которой находим, где расположен нуждающийся в замене электропредохранитель

(пинцет -1,  схема-2, место для запасных-3).Расположение элементов в отсеке

Далее находим непосредственно сам элемент.
Извлекаем его с помощью пинцета и осматриваем.
Вышедший из строя отличается от исправного тем, что уже при визуальном осмотре заметно, что его металлическая пластина расплавлена.Определение перегоревшего

Находим аналогичный по номиналу и ставим на место перегоревшего.
Включаем для проверки потребитель.
В случае если он опять перегорит, то нужно обследовать соответствующую электроцепь.
Внимание! Нельзя заменять предохраняющий элемент проволочкой или же каким-то металлическим предметом. Это может нанести большой вред электроприборам.
Всегда под рукой должны находиться запасные предохранители

Хранить их можно прямо в самом блоке для этого там имеются специально предусмотренные места.
Номинал нанесен на корпус. Вдобавок конкретный цвет корпуса отвечает определенному напряжению.
После того как работа выполнена и потребитель заработал нормально нужно поднять блок кверху и повернуть фиксаторы вправо.
Второй блок предохранителей располагается в багажнике. Меняются они точно так же.Электропредохранители в багажнике

Добавочные электропредохранители находятся за облицовкой справа.
Электропредохранитель плюсового кабеля АКБ располагается над аккумулятором в специальной коробочке.
В случае если автомобиль, оборудован тягово-сцепным приспособлением, то в правой части багажника за обивкой находится отсек с добавочными элементами электроцепей фар прицепа.

Как видите, процедура элементарна и с ней справится даже автолюбитель с полным отсутствием каких-либо навыков в ремонте транспортных средств.

Для того чтобы легче было сориентироваться в предохранителях их корпуса в зависимости от номинала окрашены в разные цвета.

Цвет в зависимости от номинала

Извините, в настоящее время нет доступных опросов.

Как коробка автомат делает анализ масла

Коробка-автомат не контролирует плотность или объем смазки, но блок управления постоянно собирает данные об изменении качества трансмиссионной жидкости.

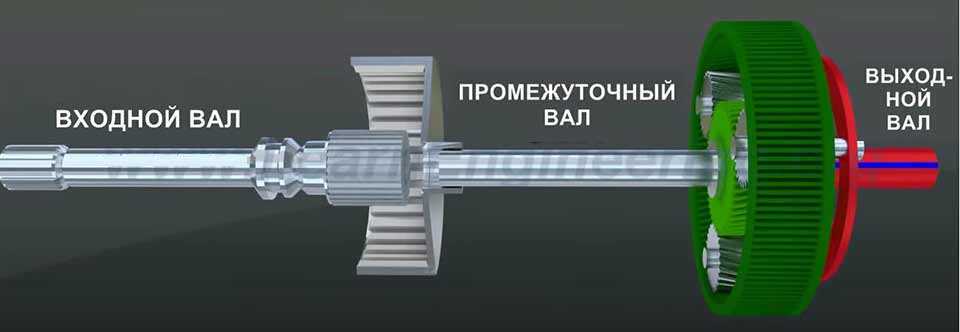

Информация анализируется путем сравнения данных скорости движения вала на входе и выходе КПП (про это мы писали выше в разделе «Что такое коррекция»).

В случае превышения этого параметра выше определенного уровня блок реагирует, и при многократном повторении выполняет корректировку. Автовладелец же ощущает такую проблему как пробуксовку или рывок.

Отметим, что адаптация АККП — трудной процесс. Описание в виде «внесение коррекции» лишь поверхностно описывает работу системы.

Для выполнения необходимых изменений требуется целая группа событий, влияющих на ситуацию и заставляющих блок управления вносить правки в движение соленоидов.

Последние, к слову, контролируют открытие и закрытие каналов подача масла гидравлического блока.

Отметим, что выполнение адаптации с привлечением специалистов дилерского центра предусматривает применение диагностического устройства.

С его помощью происходит стирание энергонезависимой памяти управляющем блоке коробки-передач, сброс до заводских под новую трансмиссионную жидкость и / или целые соленоиды.

Советы и рекомендации

Прежде чем пытаться отремонтировать ЭБУ АКПП, целесообразно сначала обратить внимание на стоимость как новых, так и подержанных блоков управления. В отдельных случаях проще, надежнее и быстрее произвести замену блока, чтобы качественно решить имеющиеся проблемы в работе коробки автомат

В отдельных случаях проще, надежнее и быстрее произвести замену блока, чтобы качественно решить имеющиеся проблемы в работе коробки автомат.

Настоятельно не рекомендуется выполнять такой ремонт по низкой цене в кустарных условиях, доверяя работу с ЭБУ мастерам, которые ремонтируют и обслуживают АКПП в условиях гаража. В этом случае высока вероятность того, что восстановление будет выполнено некачественно, а также без всяких гарантий. При этом сам блок может выйти из строя окончательно.

Что такое коррекция АКПП

Чтобы понять для чего нужна адаптация, важно знать, что такое коррекция работы коробки автомат, и хотя бы поверхностно понять принцип работы последней. Для сжатия дисков фрикционных пар в строго определенный момент (это важно), и, соответственно, для включения передач, используется поршень, на который воздействует масло под определенным давлением

Для сжатия дисков фрикционных пар в строго определенный момент (это важно), и, соответственно, для включения передач, используется поршень, на который воздействует масло под определенным давлением. Для того, чтобы блок управления АКПП понял, что фрикционы сжаты на ведущем и ведомых валах (входной и выходной) установлены датчики угловых скоростей

Последние определяют с какой скоростью вращаются валы

Для того, чтобы блок управления АКПП понял, что фрикционы сжаты на ведущем и ведомых валах (входной и выходной) установлены датчики угловых скоростей. Последние определяют с какой скоростью вращаются валы.

Во время сжимания и разжимания фрикционных пар скорости вращения валов меняются, датчики это фиксируют и передают информацию на «компьютер».

Фиксирование включения и выключения передач (сжимания и разжимания фрикционных пар) блоком управления происходит постоянно с точностью до миллисекунды.

При этом важным условием работы трансмиссии является одновременное сжимание одной пары фрикционов и разжимание другой. Т.е. недопустимо, когда одни фрикционы сжались (включилась одна передача), а другие еще не разжались (не отключилась предыдущая передача).

Условием для работы всей этой системы является нормативное давление масла, которое воздействует на поршень, а это быстрота и своевременное переключение передач.

Со временем узлы и детали автоматической коробки изнашивают (особенно фрикционы), трансмиссионная жидкость постоянно меняет свою температуру и свойства, соответственно меняется его вязкость и давление. Напомним, последнее является важным показателем. Также возможны утечки масла.

Для решения этой проблемы производители трансмиссий конструктивно внедрили в АКПП в контуры фрикционных пакетов регуляторы давления, которые напрямую подключены к блоку управления.

Т.е. появилась возможность регулировать давление в реальном времени в зависимости от условий работы АКПП и ее технического состояния, и, соответственно, регулировать момент сжимания и разжимания каждого пакета тем самым компенсируя возможные отклонения появившиеся в работе трансмиссии.

Весь этот процесс называется корректировкой работы АКПП, т.е. есть номинальные значения давления ATF масла для новой коробки, а есть скорректированные для бывшей в эксплуатации. Единица измерения – миллибары.

Второй показатель – время срабатывания фрикционов. Измеряется в миллисекундах, и он тоже записывается в блок управления.

Подключившись к блоку через диагностический разъем, можно увидеть скорректированное давление относительно номинального для каждого фрикционного пакета, а их, как правило 5 (A, B, C, D, E).

Значение «0» или около нуля, указывает на номинальное давление свойственное для новой или отремонтированной коробки.

А также можно увидеть время срабатывания пар фрикционов со значениями «–» и «+».

Т.е. если цифры отличаются от номинальных, в этом ничего страшного нет, это нормальная работы АКПП, которая находится в процессе постоянной корректировки. При этом зимой и летом эти значения могут сильно отличаться.

И возникаем вопрос, — нужно ли обнулять коррекцию, выполнять адаптацию на современных коробках автомат? Напомним, речь не идет про старые АКПП.

Тут мнения специалистов расходятся:

  • одни говорят, что в этом просто нет необходимости, даже после замены масла блок управления сам скорректирует работу трансмиссии. Но если будет сделано обнуление, через время, а это приблизительно 300 – 1000 км (в зависимости от марки авто), значения будут подогнаны под сложившиеся факторы, но за это время возможна нестабильная работа трансмиссии;
  • другие, наоборот, заявляют, что автовладельцы, трансмиссия которых не прошла адаптацию после полной замены масла, сталкиваются с дерганием и пробуксовкой. Это особенно заметно при поездках в холодную погоду. Со временем система управления должна приспособиться к новому маслу, но этого периода может хватить для повреждения шестеренок и дисков.

Чтобы избежать таких последствий и исключить быстрый износ коробки автомат проводится полное стирание данных об АКПП до заводских установок.

Диагностика электронного блока управления

Диагностика ЭБУ АКПП начинается с прозвона проводов. Если они в целости и сохранности, то можно переходить на электронный анализ проблем «мозга» автомата.

Электронная диагностика заключается в подключения ноутбука с установленным специальным программным обеспечением. На экране монитора мы можем наблюдать все ошибки, которые когда-либо выявлял на АКПП и которые были устранены. Эти ошибки нужно обнулить.

Бывает так, что некоторые проблемы в узлах гидроблока, например, связанных с заменой с соленоидов, невозможно обнулить на компьютере. А машина падает в аварийный режим и не желает двигаться. Причину нужно искать в замыкании между вилками соленоида. Удаляя ее, мы устраняем проблему обездвиживания авто и выпадения коробки в «аварийку».

Существует еще один тип диагностики – это расширенная. Ее используют, когда обычное тестирование с помощью компьютера не помогает найти ошибку. В этом случае ЭБУ разбирается и просматривается визуально. Так как повреждение одной дорожки, если она перегорела или окислилась, компьютер не сможет вычислить.

И третий тип, когда заменяют поочередной электронные чипы, чтобы найти тот, который не работает. Но к этому методу прибегают редко. Проще купить новый блок управления и установить.

Я вам скажу, что окисление контактов датчиков и обрыв проводов встречается намного чаще, чем поломка внутри электронного блока. Поэтому прежде чем ехать на СТО проверьте ЭБУ на обрыв проводов. Если с этими элементами все нормально, то можете отправлять авто на СТО.

Отличия адаптивных АКПП от обычных

В простой коробке передач не предусмотрено никаких пониженных скоростей. Завод-изготовитель устанавливает 2500 об/мин, при которых устройство переключается на новую скорость. При этом изменение передачи раньше или позже этого параметра исключено.

Кроме того, на простых АКПП часто предусмотрены клавиши Overdrive и Sport. Первая имитирует пониженную скорость, а вторая спорт-режим.

На адаптивных коробках-автомат описанные выше особенности не предусмотрены. При переходе между режимами команда подается ЭБУ, а не водителем.

В отдельную категорию входят полуадаптивные трансмиссии. В таком случае функция сброса лежится на самого автовладельца.

Если же КПП на 100% адаптивная, автомобиль сам подстраивается под режим движения, и не требует дополнительных действий.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Клуб БМВ
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
