Блок предохранителей Chery Tiggo
В салоне с левой стороны панели приборов под ящиком для мелких предметов.
Для доступа необходимо открыть ящичек и потянуть его вверх.
В специальных гнездах расположены запасные предохранители и пинцет.
Назначение предохранителей и реле
Монтажный блок предохранителей и реле в моторном отсеке чери тиго
Для доступа к предохранителям необходимо вывернуть винты фиксаторов крепления крышки блока
Утопите сердечник фиксатора и извлеките его из отверстия
Затем, преодолевая усилия, отсоедините от крышки отсека монтажного блока резиновый уплотнитель короба воздухопритока
После чего отожмите фиксатор и снимите крышку монтажного блока
На внутреннюю сторону крышки нанесена схема расположения предохранителей и реле.
Реле К1 Реле мотора вентиляции салона К2 Реле бензонасоса К3 Реле №3 моторов охлаждения двигателя К4 Реле стартера К5 Реле Ближнего света К6 Реле дальнего света К7 Реле №2 моторов охлаждения двигателя К8 Резерв К9 Реле передних противотуманных фар К10 Реле задних противотуманных фар К11 Реле №1 моторов охлаждения двигателя К12 Реле повышения скорости моторов охлаждения двигателя К13 Резерв
Установка автосигнализации на Chery Tiggo
Точки подключения автосигнализации на Chery Tiggo 2008
Силовые на замке: +12 — красный и чёрный ACC — фиолетовый Зажигание — чёрный Зажигание 2 — чёрный/белый Стартер — чёрный тонкий
Голубой разъём панели приборов: концевик дверей (-) жёлтый/синий. Пробник лампочковый его не видит. Нашёл осциллографом.тахометр — красный/тёмный зелёныйповороты (+) — зелёный/белый и коричневый
Кик-панель водителя, нижний левый белый разъём:закрыть центральный замок (-) — жёлтый/синийоткрыть центральный замок (-) — тоже жёлтый/синий, рядом с закрывающим проводом
Модуль обхода иммобилайзера Starline BP-03. На замок зажигания 5 витков.
Точки подключения автосигнализации на Chery Tiggo 2012, МКПП
Замок зажигания: +12 — красный ACC — фиолетовый Зажигание — чёрный толстый. Их там два, на одном +12в Зажигание 2 — чёрный/белый Стартер — чёрный тонкий
Панель приборов голубой разъём: Pin1 — концевик всех дверей (-) жёлтый/синийPin16 — ручник (-) — красный/синийPin10 — тахометр — красный/зелёныйповороты (+) — зелёный/белый и коричневый
Управление центральным замком (-): кик-панель водителя, нижний левый белый разъём. Закрыть — жёлтый/синий, открыть — жёлтый/зелёный
Точки подключения автосигнализации на Chery Tiggo 2014
Вертикальный разъем на блоке за — над левой кик-панелью:двери — серый/красный, серый/черный, фиолетовый, белыйбагажник — желтый/белыйцентральный замок (-) — серый — закрыть, синий/красный — открытьдвери и багажник обязательно разрывать диодамиповороты — зелёный/красный , белый/синий — тот же блок, другой разъем
Жгут под капот:штатная сирена — зеленыйконцевик капота — желтый
Ручник — черный/зеленый (два больших белых вертикальных разъема сразу за лючком предохранителей, на большом)
Замок зажигания:+ — красный толстый и красный тонкийасс — красный/желтый, подключать обязательно (печка)зажигания — красный/белый толстый и красный/черный тонкий (оба при старте не пропадают)
При выключении АСС открываются замки дверей. Программировать сигнализацию на запирание центрального замка после запуска.
Блок комфорта чери тигго т11 где находится
Предохранители Chery TiggoМеста расположения блоковБлоки предохранителей расположены в четырех местах: — в моторном отсеке, с права по ходу движения, под маленькой частью короба воздухопритока (на схемах QC) — за маленьким бардачком, возле ног водителя (на схемах YB) — за большим бардачком, возле ног пассажира Блок комфорта (ISU) — силовые предохранители расположены на «+» клемме аккумулятора
Предохранители в основном блоке(за маленьким бардачком в районе левого колена водителя) Маленький бардачок снимается просто, открываем его и тянем не сильно вверх, отсоединяем пружину из паза в торпеде.
К6 -реле габаритов на картинке опечатка.
Частая проблема не работает розетка салона. смотрите предохранитель F30
и фото крепления пружинок
под большим бардачком на блоке конфорта пред первым делом глянуть номер 4-15А и он за ц.замки и аварийка———

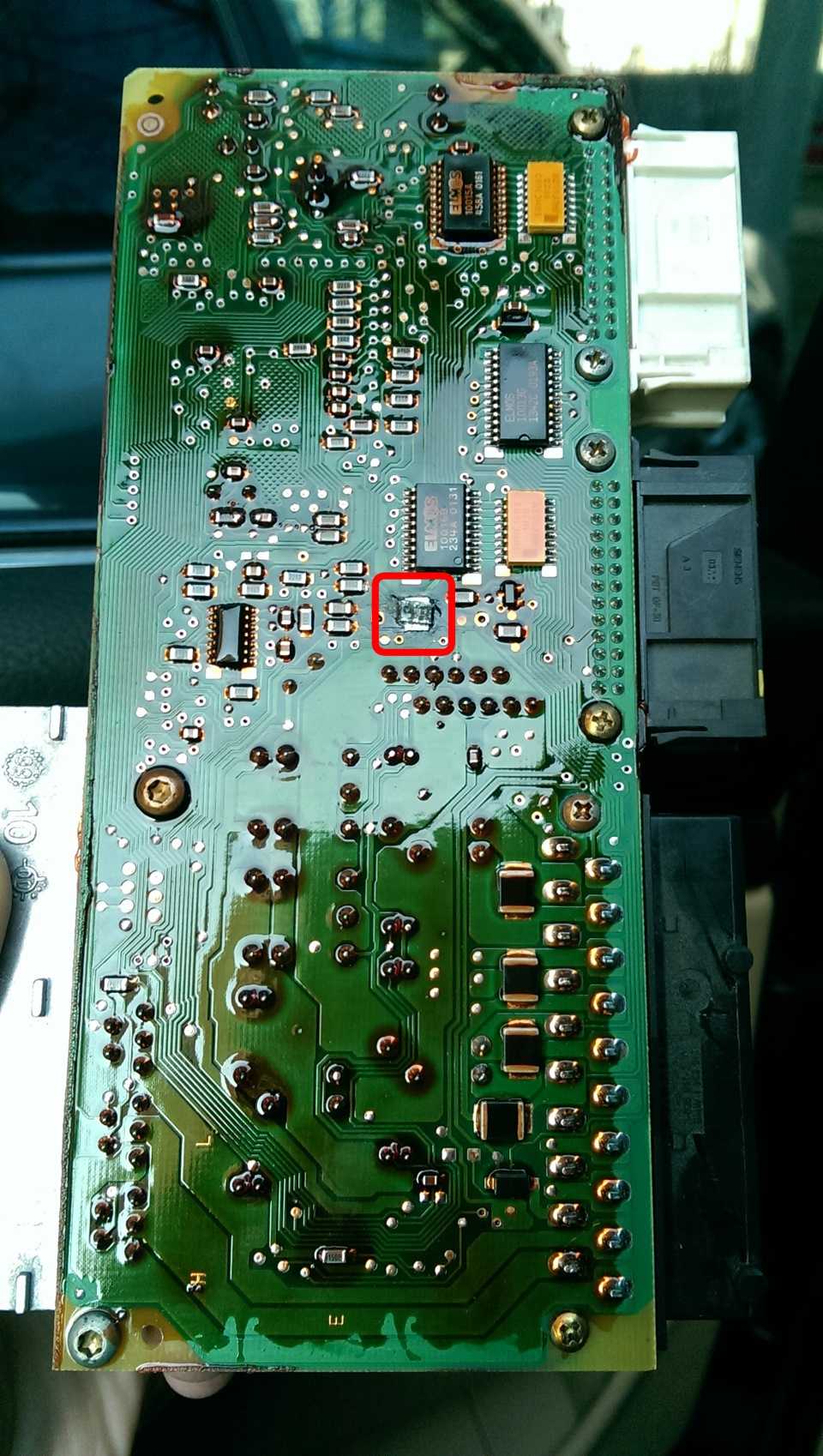

Данный блок отвечает за такие функции как: рециркуляция воздуха, замки и датчики открытия дверей и капота, сигнализация, освещение салона, стеклопдъемники, указатели поворота, аварийка, зуммер открытия двери, обогреватель зеркал и заднего стекла и другие.предохранитель менял и сразу перегорал он разобрал блок и увидел —-. Короче, пропали все повороты, меняю этот пред- тут же сгорает. Разобрал этот блок. Смотрю, супрессор разорвало.эта хрень на фото-перепаял и прошло.
вот фото и распиновка этих предов- на блоке у ног пассажира Судя по картинке 1- передние стеклоподьемники, 3- задние 2- птф,4- дхо/ акум(и за ц.замки и аварийка) . батарея, 5- ц.з., 6- подогрев. вот и диод-1,5КЕ200А .
Я подобрал близкий по мощности импульса в 1,5 киловатта. На родном напряжение пробоя чуть меньше, такого не было и поставил на 200 вольт
Но тут напряжение не столь важно. Главное, чтобы по мощности защита шла
Данный блок отвечает за такие функции как: рециркуляция воздуха, замки и датчики открытия дверей и капота, сигнализация, освещение салона, стеклопдъемники, указатели поворота, аварийка, зуммер открытия двери, обогреватель зеркал и заднего стекла и другие.
Подробнее смотри: Блок комфорта (ВСМ) описание и электрическая схема.
Установлен возле правой ноги переднего пассажира. Чтоб увидеть предохранители необходимо фактически лечь на коврик.
30А Предохранитель стеклоподъемников передних дверей 20А Предохранитель сирены, противотуманных фар 30А Предохранитель стеклоподъемников задних дверей 15А Предохранитель указателей поворота, дневных ходовых огней, система предотвращения разрядки аккумуляторной батареи 20А Предохранитель центрального замка 30А Предохранитель обогревателя заднего стекла
Чери Тигго Снятие и установка блока управления системой отопления (кондиционирования) и вентиляции салона Chery Tiggo
Вам потребуется отвёртка с крестообразным лезвием. 1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
2. Снимите центральную накладку панели приборов (см. Снятие и установка панели приборов).
3. Выверните два винта крепления к панели приборов блока управления системой отопления (кондиционирования) и вентиляции салона
4. и отведите блок от панели.
5. Извлеките наконечники оболочек тросов приводов заслонок из фиксаторов на корпусе блока отопителя
6. и отсоедините тросы от рычагов заслонок.
7. Поверните блок управления задней стороной вверх.
8. Отжав фиксатор, отсоедините от блока верхнюю
9. и нижнюю колодки жгутов проводов и снимите блок. 10. Установите блок управления системой отопления (кондиционирования) и вентиляции салона и все снятые детали в порядке, обратном снятию.
Электрическая схема автомобиля CHERY TIGGO
Вашему вниманию предостовляются схемы электрооборудования на Чери Тиго с 2005 и младше. Chery Tiggo — это не копия и не тюнинговая версия Toyota RAV4, а вполне самостоятельный продукт. Этот и другие автомобили китайской марки Chery официально заслужили право считаться таковыми: многочисленные судебные тяжбы известнейших автопроизводителей с компанией из КНР не смогли убедить суды в плагиате с китайской стороны. Автомобиль Chery Tiggo собран в Калининграде, на заводе «Автотор”. В скором времени ежегодный выпуск китайских автомобилей на предприятии будет составлять до 150 000 автомобилей.
Электросхема подключения аккумуляторной батареи, стартера, генератора, выключателя зажигания и реле коробки передач
Схема стеклоподьемников передней и задней двери
Подключение кондеционера и его управление — схема на Chery Tiggo
Эл.схема АБС и люка крыши
Подключение наружных зеркал с электроприводом — электросхема
Электросхема стеклоочистителей и омывателей переднего и заднего стекла
Эл.схема подключения подушек безопасности
Схема блока управления ISU
Электросхема комбинации приборов
Эл.схема подключения наружного освещения на Чери Тиго
Электросхема подключения блока реле и предохранителей моторного отсека
Разьемы блока реле и предохранителей панели приборов, колодка соединения блока управления ECU
