Магнитола работает, а звука нет в машине: почему пропал, причины проблемы

БМВ Х5

Магнитола бмв

Изначально в БМВ Х5 производитель предусмотрел наличие магнитолы. Но современный покупатель достаточно требовательный. Для многих ее вариант не настолько совершенен, чтобы использовать. Они стремятся оборудовать свой автомобиль современным и многофункциональным оборудованием. В БМВ Х5 это можно сделать. Достаточно заменить модель магнитолы и настроить ее. Что учесть при выборе?

Поэтому выбор должен производиться из личных предпочтений. Но есть и не менее важный фактор. Он заключается в возможности установки устройства, так как у каждого автомобиля свои размеры разъема, который рассчитан на магнитолу. Поэтому модель, которая придется по душе, просто может не подойти.

Магнитола китай

Также не стоит забывать о качестве изделия. БМВ является известным брендом во всем мире. Он несет ответственность за свой продукт, гарантируя его высокое качество. Конечно, это сказывается и на стоимости. Но многие китайские варианты, хоть и стоят дешевле, но не позволяют достичь того звучания в автомобиле, какое бы хотел владелец. Поэтому экономить или нет, решать только вам.

Как установить?

Штатная магнитола БМВ Х5 Е53 по способу установки не сильно отличается от других моделей. Данный процесс выполняется по одной инструкции. Конечно, если вы не выполняли подобную работу ни разу, то могут возникнуть трудности. В таком случае следует обратиться к специалисту. Он оперативно справиться с ней. Кроме этого, проведет необходимые настройки системы и предоставит гарантию на ее работу.

Как показывает практика, многие владельцы с установкой магнитолы Е53 справляются вполне успешно и своими руками. Грамотный подход поможет в решении любой проблемы. Кроме этого, непременно пригодится инструкция, с которой вы сможете ознакомиться в нашей статье.

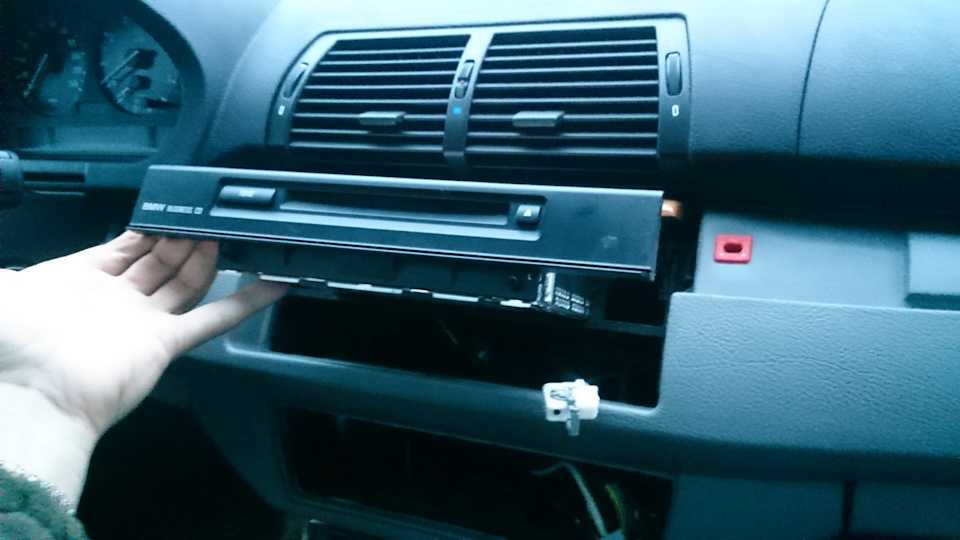

Снятие магнитолы

Магнитола Е53

Магнитола БМВ Х5 Е53 – это отличное решение, так как аппарат разработан согласно требованиям современного пользователя. Данная система имеет ряд характерных особенностей. Они касаются отличного функционала, яркого большого экрана, удобного управления. Последний позволяет без дополнительных усилий регулировать звук и переключать треки.

Дополнительные функции

Особое внимание необходимо уделить экрану. Он достаточно большого размера, оборудован удобным и простым интерфейсом, как показано на фото, приведенном ниже

Для выполнения команд используется сенсор, который максимально чувствителен. Вы не успеете моргнуть, как он отреагирует на прикосновение пальца. Система мгновенно выполнит команду: переключит канал, выберет нужный режим

Также важно высокое качество исполнения треков. Это настоящая находка не только для меломанов, но и для любителей послушать радио, так как волна ловится чисто и отлично воспроизводится

При этом нет надоедливого треска или другого шума даже в самых сложных местах.

Кроме этого, вы гарантированно измените интерьер своего железного друга, так как устройство дополнит его, а может, станет главным украшением. Его дизайн роскошный и современный. Производитель учел характерные особенности данной марки автомобиля при разработке магнитолы Е53. Она уникальна и неповторима

Важно также отметить наличие дополнительных функций. Магнитола сделает вашу поездку комфортной и безопасной, так как оснащена такими важными элементами, как микрофон, парктроники, экран заднего вида и многое другое

Сложностей с парковкой не возникнет ни днем, ни ночью.

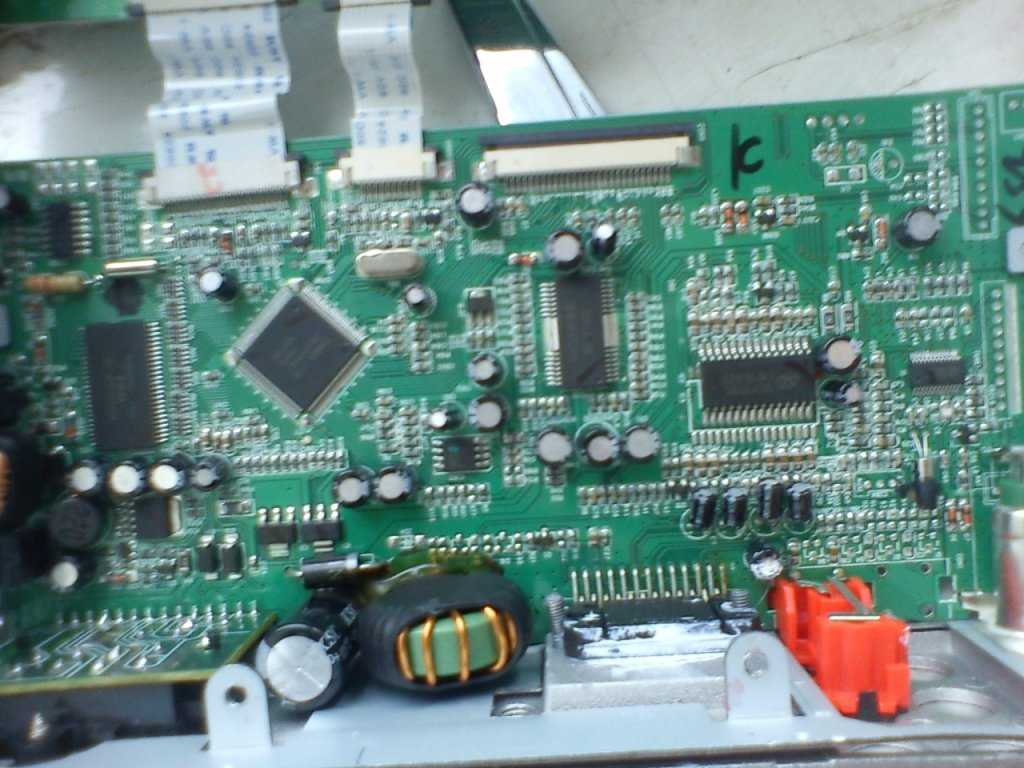

Замена усилителя магнитолы

Пропал звук на автомагнитоле

Кстати, замена усилителя может понадобиться не только тогда, когда он сломан. В некоторых случаях его меняют, поскольку водителей не устраивает звук, издаваемый магнитолой. Просто стандартный усилитель позволяет слушать музыку только с небольшим звуком, а при его увеличении звук будет искаженным.Для замены усилителя могут понадобиться:

Паяльник;
Новый усилитель;
Пинцет.

Процесс происходит в несколько этапов:

Отсоединить магнитолу;
Снять верхнюю и нижнюю крышки, а также лицевую панель;
Взять мощный паяльник и разогреть припой. Ни в коем случае нельзя задевать им другие детали, так как из-за этого они могут немного сплавиться. Повторять необходимо несколько раз. В целом процедура занимает около 15 минут;
Пассатижами выпрямить фиксаторы и снять плату;

Выпаивать микросхему. Обязательно нужно защищать все рядом находящиеся защелки при помощи фольги;
Подготовить посадочное место для новой микросхемы. С этой целью необходимо убрать все остатки припоя с отверстий платы;
Если ножки новой платы загнуты не так, как надо, то их можно выпрямить с помощью пинцета, а после – отрегулировать загибы линейкой;

Установить микросхему в посадочное место и припаять ее ножки;
Тщательно проверить, все ли было сделано правильно;
Собрать магнитолу и установить ее.

Если играет только одна сторона

Автомагнитола работает а звука нет

В некоторых случаях звук на магнитоле пропадает не полностью — играет только одна из сторон. Многие считают, что проблема в неисправности одного из динамиков, но это не всегда именно так. Возможно, проблема в шлейфе(см.Шлейф для автомагнитолы и его особенности), у которого необходимо почистить контакты.Для этого можно использовать:

Этиловый спирт. Продается в любой аптеке и стоит копейки. Для очистки необходимо смочить ватную палочку и протереть ею контакты шлейфа;
Изопропиловый спирт. Стоит несколько дороже по сравнению с этиловым. Продается в больших бутылках, поэтому многие не решаются его покупать, так как в дальнейшем его вряд ли можно будет еще где-то использовать;
Жидкостью для снятия лака или ацетоном. Он растворит все нежелательные элементы и частички, а также быстро и легко удалит остатки пыли;
Обычная школьная резинка для карандашей. Ею достаточно протереть шлейф, чтобы его контакты были очищены;

Однако все это подойдет только в том случае, если на магнитоле установлен медный шлейф. Графитовый шлейф, скорее всего, придется менять.

Очистка происходит по такому алгоритму:

Взять крестовую отвертку;
Открыть бардачок и открутить саморез, с помощью которого крепится правая накладка;

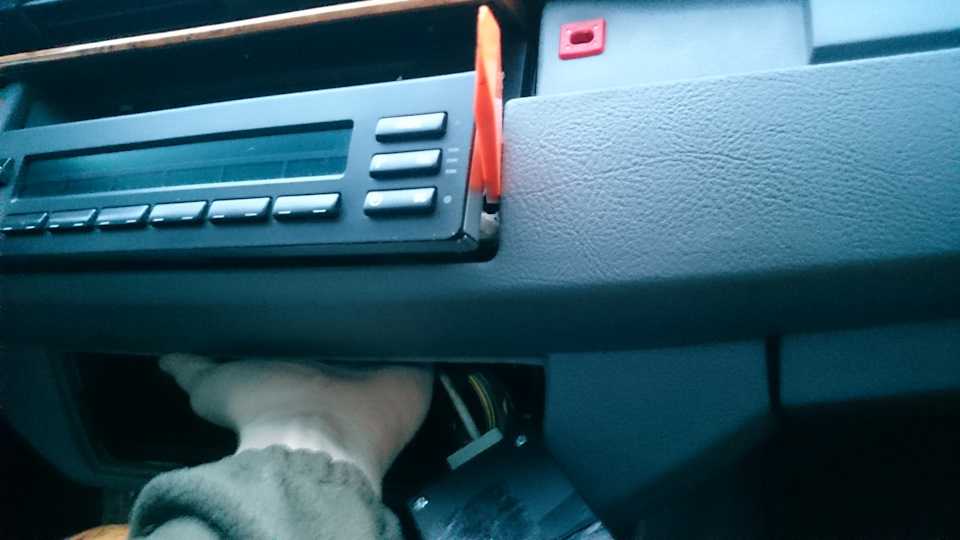

Процесс демонтажа магнитолы

Снять ее, аккуратно потянув на себя. Она должна выйти легко, поэтому если вдруг не удается ее вытащить, значит ее еще что-то держит. Проверить, не крепится ли она еще одним саморезом;
Выкрутить саморез, который держит накладку торпеды;
Снять накладку. Она держится на клипсах;
Потянуть к себе лицевую панель магнитолы, которая также держится только на клипсах;
Отсоединить разъем, расположенный за панелью аварийной помощи;

Теперь откроется свободный доступ к автомагнитоле. Ее надо снять, раскрутив 4 крепящих болта;
Разобрать магнитолу. Почистить разъем и шлейф, используя один из вышеперечисленных способов;
Собрать в обратной последовательности;
Установить магнитолу в предназначенное место.

Не работает звук на автомагнитоле

Устранить причины того, что нет звука в автомагнитоле, можно и своими руками. Однако нужно быть очень внимательными в процессе такой работы. Ведь в процессе пайки можно повредить какую-либо деталь. А, не проверив все, как следует, может повредить микросхему, что крайне нежелательно. Цена на ремонт в автосервисе является высокой. Прежде чем приступать к замене, стоит пересмотреть фото и видео на эту тему. Инструкция также не будет лишней.

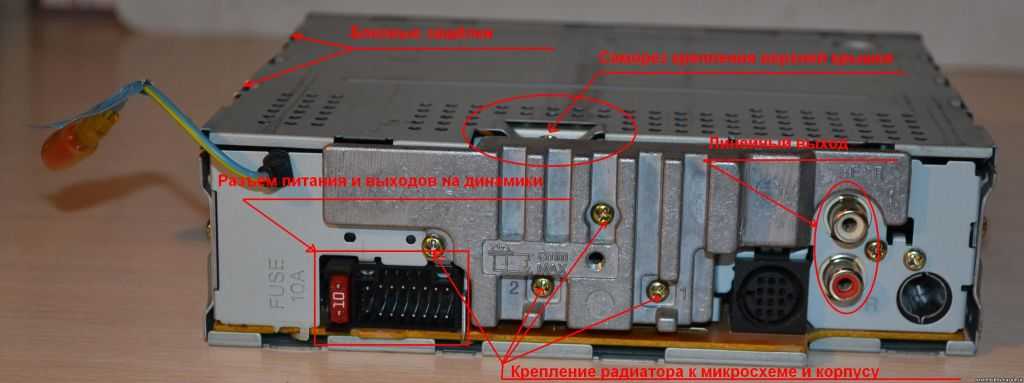

Основные причины неисправностей

На автомагнитоле звук пропал

Звук на магнитоле может пропасть, если:

Динамики(см.Как выбрать динамики для автомагнитолы своими силами) работают неисправно. Если один из динамиков работает, то звук будет, но он будет некачественным. Все динамики одновременно выходят из строя крайне редко. Если все-таки причина в неисправных динамиках, то нужно диагностировать всю акустическую систему, поскольку к их выходу из строя могла привести другая неполадка (например, один из проводов плохо заизолирован, поэтому произошло короткое замыкание);
Вполне возможно, что звук пропал и из-за неисправности цепей питания или усилителя магнитолы;
Не нужно исключать того, что ослабли контакты на магнитоле. Если один из контактов нарушен, то его надо запаять;
Существует вероятность и того, что в цепи происходит замыкание, поэтому на магнитолу подается недостаточное количество энергии;
Звук также может пропасть из-за того, что пользователь использует чересчур слабые или мощные акустические системы для магнитолы. В результате на усилитель подается слишком большая нагрузка, что становится причиной его поломки.

Пропал звук в автомагнитоле

Магнитола работает, а звука нет – причины

На первый взгляд в работе магнитолы ничего не изменилось. Она работает, как прежде, но вот звука нет. Часто это связано с поломкой цепей питания. Но бывают и другие ситуации, которые становятся поводом для того, чтобы пропал звук. К ним относят:

Неисправны динамики. В магнитоле их два и они могут просто поломаться. Тогда и звук воспроизводится не будет. Как показывает практика, в основном встречаются случаи, когда ломается один динамик. Это также сказывается на качестве звука, он становится тише. Если же не работают оба, то необходимо проводить полную диагностику устройства. Так как причиной поломки могла стать совершенно другая неполадка;
Неисправен усилитель;
Контакты на устройстве стали слабее. Со временем такое встречается. Один или несколько контактов нарушаются. Чтобы исправить ситуацию, достаточно их просто запаять;
Замыкание цепи. Это приводит к тому, что на оборудование поступает небольшое количество электрической энергии и ее не достаточно для полноценной его работы;
Использование мощной акустической системы. При ее выборе необходимо рассчитать возможности магнитолы. Способна ли их выдержать. В противном случае нагрузка на усилитель будет очень большая, что приведет к его поломке. Очень редко его ремонтируют, в основном заменяют на новый. Также проводят такую процедуру в том случае, когда звук хозяина не устраивает. Так как стандартный его вариант рассчитан на небольшие громкости, при ее увеличении звук сильно искажается.

Магнитола работает, а звука нет, что делать?

Работает звук в магнитоле Пионер или Супра по одному принципу, как показано на фото. Поэтому и схема устранения проблемы выполняется по одному типу. Главное, прежде, чем начать выполнять задуманное, правильно установить причину поломки. В противном случае можно лишь усугубить ситуацию и тогда ремонт не поможет, потребуется приобретение новой автомагнитолы.

Даже если пропал звук в машине, а магнитола работает, то не стоит отчаиваться. Если проблема кроется в усилителе, то необходимо взять паяльник, пинцет и новую деталь. Потом выполнить ряд последовательных мероприятий. Они заключаются в:

Отсоединении магнитолы; Снятии верхней и нижней крышки устройства, а потом и лицевой панели; Подготовке паяльника к работе. Для этого его разогревают

Работать ними необходимо крайне осторожно. Потому что, если прикоснуться к любому другому элементу, он может под воздействием высокой температуры сплавиться; Проведении разогревания припы

Данная процедура выполняется на протяжении 20 минут с периодичными повторениями;
Снятие платы. Перед это им необходимо с помощью пассатижи фиксаторы сделать прямыми; Выпаивании микросхемы. Детали, которые находятся рядом с ней, покрываются фольгой. Такое мероприятие позволяет их защитить от повреждений; Подготовки места для установки новой детали. Для этого с плата изымаются припои, которые остались; Установки нового плато. Часто его ножки загнуты не так как надо. Тогда, используя пинцет, их выпрямляют; Фиксация микросхемы; Паяния ножек детали; Проверки правильности установки нового элемента; Сборки устройства.

Потом его устанавливают на прежнее место. Проверяют качество работы. Во время ремонта необходимо следить за тем, чтобы он был правильно сделан. Так как новая разборка может привести к следующим нарушениям его работы.

На видео можно увидеть данный процесс. Он выполнен профессионалом, который имеет необходимые знания, умения и опыт работы. Специалисты наглядно продемонстрировал приемы, которые необходимо применить и, как лучше это сделать, чтобы добиться качественного результата.

Конечно, понять, почему магнитола работает, а звука нет, многим довольно не просто. Так как, на первый взгляд, это одно целое устройство. Поэтому и при выходе из строя одного элемента должна прекращать свою работу и вся магнитола. Но производители Супра и Пионер предусмотрели это и сделали его таким способом, чтобы детали не зависели одна от другой.

Это упрощает ремонт автомагнитолы.

Так достаточно заменить один из них, что займет меньше времени у будет дешевле. После этого устройство снова будет работать, как прежде: звук качественный и громкий.

Устранение неполадок с аудиосистемой BMW DIY

Вот несколько шагов по устранению неполадок, которые вы можете выполнить, если у вас возникли проблемы с радио и аудио системой BMW.

Отключить аккумулятор

Отключение автомобильного аккумулятора в течение как минимум 12 часов иногда приводит к сбросу неисправного компонента MOST и устранению проблемы. Оставьте аккумулятор отключенным на ночь. Это заставит компоненты перезагрузиться. Другой способ сброса BMW MOST – использование диагностического сканера BMW.

Чтение кодов неисправностей

Если у вас возникли проблемы, хорошей отправной точкой является чтение кодов неисправностей из модуля MOST.

Если какой-либо код показывает состояние НАСТОЯЩЕЕ, проблема должна быть исправлена, прежде чем код можно будет очистить. Если у вашего BMW нет звука или он вообще не работает, в модуле MOST обычно хранится код ошибки.

Список сканеров, которые читают и очищают коды неисправностей BMW MOST.

Autel MaxiDAS (модель 808 и выше)
Foxwell для BMW (модель 510 и выше)
Запустите полный системный сканер (модель X431 и выше)

Это только несколько примеров. Многие диагностические сканеры позволяют считывать и очищать коды неисправностей BMW MOST. Чтобы узнать о сканерах OBD2, которые работают на BMW, ознакомьтесь со статьей «Выбор лучшего сканера OBD2 для BMW».

Инструкции

Подключите сканер OBD-II к диагностическому порту под приборной панелью.
Включите зажигание, не запускайте двигатель.
Включите сканер и выберите шасси BMW. Затем выберите меню «Единицы управления».
Выберите модуль MOST.
Как только вы войдете в модуль MOST, вы сможете сделать следующее.
- Чтение кодов из модуля MOST
- Очистить коды от модуля MOST
- Выполните Адаптации, Активации, Тесты

BYPASS с использованием оптоволоконного контура

Вы также можете диагностировать проблемы с радио BMW, используя оптоволоконную петлю.

Чтобы выяснить, какая единица является виновником, вы можете использовать внутреннюю оптоволоконную петлю, чтобы обойти каждый компонент по одному.

Когда вы обходите неисправный модуль, звук должен вернуться. Большинство аудио модулей BMW расположены с левой стороны багажника.

Если неисправный компонент имеет критическое значение, вам необходимо заменить модуль или отремонтировать его. Если неисправный модуль не является критическим, например, CD-чейнджер, и вы можете жить без него.

Как найти неисправный модуль

Найдите большинство компонентов в левой части багажника. Вы будете отсоединять оптоволоконный кабель от одного устройства за раз и устанавливать внутреннюю обходную петлю. Начните с прохождения телефонного аппарата.
Включите радио и проверьте, работает ли радио и есть ли у вас звук.
Если первый обойденный вами модуль не устранил проблему, переустановите оптоволоконный кабель и перейдите к следующему модулю. Отключите каждый из модулей по одному и установите обходной контур. Когда головное устройство (радио) начинает работать, вы определили неисправный блок.

Замена аудиоустройств BMW может быть очень дорогой, учитывая тот факт, что их также необходимо запрограммировать. Более дешевой альтернативой является ремонт вашего устройства. Существует множество сервисов, которые исправят неисправность вашего устройства за долю от цены дилера.

Услуги по ремонту блока управления аудиосистемой BMW

ASK Unit Ремонтная служба
Ремонт усилителей Logic7
Ремонт Bluetooth BMW Сервис
BMW CCC Ремонтная служба

Общие проблемы

Возможные проблемы, которые могут вызвать коды ошибок в модуле MOST.

Радио BMW работает, но нет звука –
Эта проблема возникает при обрыве оптической петли. Даже если все модули работают и работают нормально, один из перечисленных модулей неисправен или не включается. Чтобы выяснить, какой модуль неисправен, вы можете использовать внутреннюю оптоволоконную петлю (также называемую леденцом на палочке) и обходить все модули по одному. Когда вы обойдете неисправный модуль, вы услышите звук от ваших динамиков BMW. Блок телематики и модуль скорости, расположенный в багажнике, часто являются виновниками.
Трещины в динамиках
Распространенной проблемой является трещина обычно от передних динамиков. IDrive также может случайно перезапустить и перейти на домашний экран. Эта проблема иногда вызывается модулем Bluetooth. Попробуйте выполнить сброс MOST.
Неисправность SOS при запуске
Подушка безопасности или SOS загорается при возникновении проблемы с аудиосистемой BMW. Если вы получаете сбой SOS при запуске, это может быть связано с тем, что телефонный модуль распознает, что вы не сможете позвонить в случае чрезвычайной ситуации. Вы можете отсканировать модуль подушки безопасности (SRS), чтобы проверить код ошибки. Код обычно указывает на проблему с радио или телефонным модулем.
CIC/CCC
Если ваш BMW не включается, есть большая вероятность, что головное устройство CIC/CCC неисправно и нуждается в замене. Узнайте больше о радио BMW iDrive не станет проблемой.

Как настроить?

Установить магнитолу недостаточно для ее работы. Необходимо выполнить ряд операций, которые откроют для пользователя все ее функциональные способности. Для начала устройство подключается к родному разъему автомобиля. Данный процесс чаще всего происходит без проблем.

Потом включите устройство. Это позволит проверить, правильно ли выполнено подключение. Если она засветилась, то все отлично. Вы справились с поставленной задачей успешно.

Теперь следует еще один не менее важный процесс. Заключается он в настройке магнитолы. Чтобы это сделать, необходимо ввести пароль. Таким образом ее функции станут возможными для вашего использования. Для этого воспользуйтесь инструкцией, которая прилагается к устройству.

Если будут правильно выполнены все процедуры по установке и настройке магнитолы Е53, то она будет радовать вас отличным качеством звука, большим количеством функций и многим другим. Она станет незаменимым помощником для водителя в дороге.

EVGEN-ENGINEER › Блог › Лейся песня в Бэ-Эм-Вэ (замена магнитолы X5 E53 дорестайл)

В своем стремлении усовершенствовать старичка мы дошли до шага замены штатной магнитолы. Для сохранения внешнего вида была заказана стилизованная под штатную голову, однако управляемая андроидом голова.в процессе установки были трудности, о них по порядку:

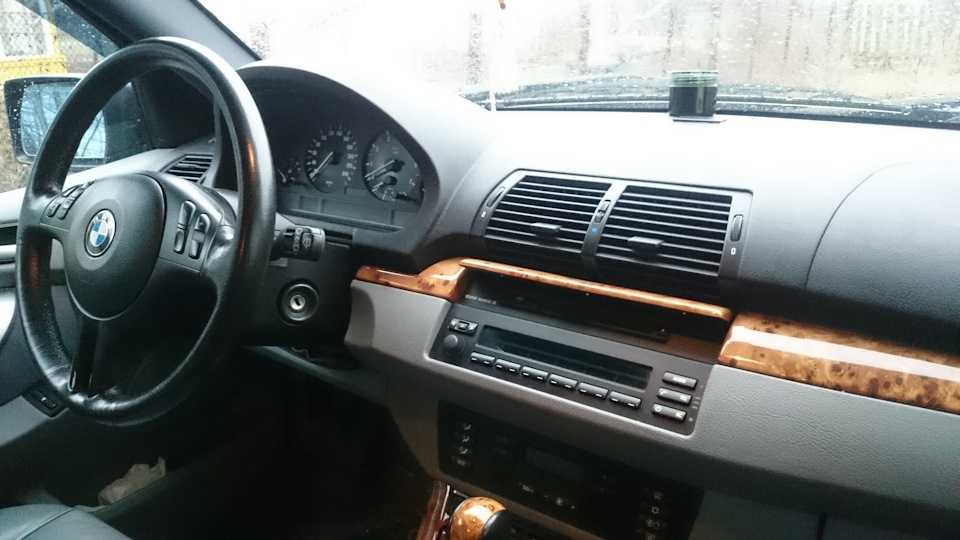

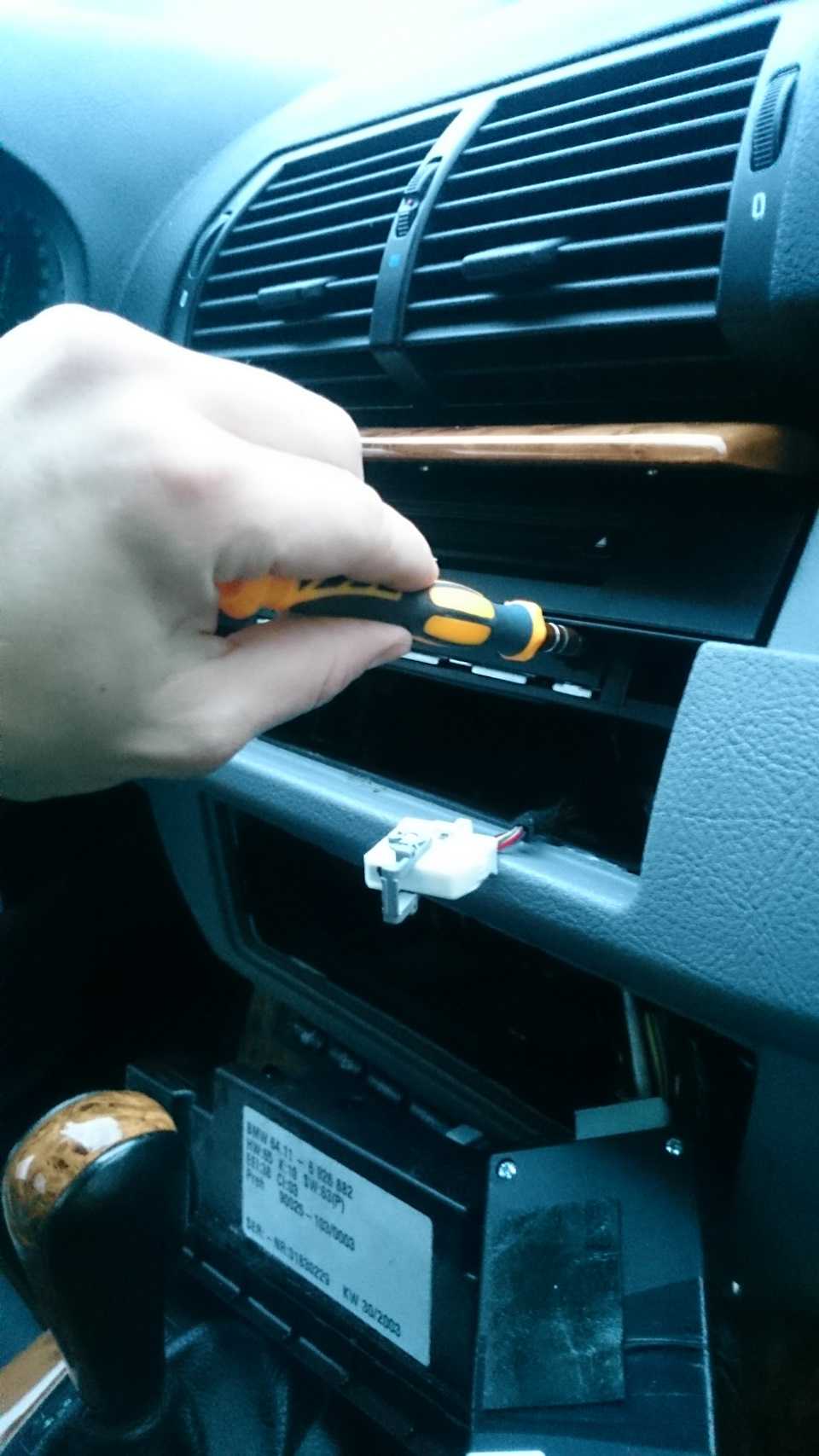

Снимаем штатную магнитолу. я читал статьи что это делается через регулятор громкости, под ним болтик и бла бла бла. открыл, там ничего нет. но держится пипец как крепко.

сделал ход кобылой. вставил с правого края планку и подтолкнул изнутри рукой. через отверстие для климата (он легко отщелкивается)

ну а сд-привод уже на 2х болтиках, он легко снимается.

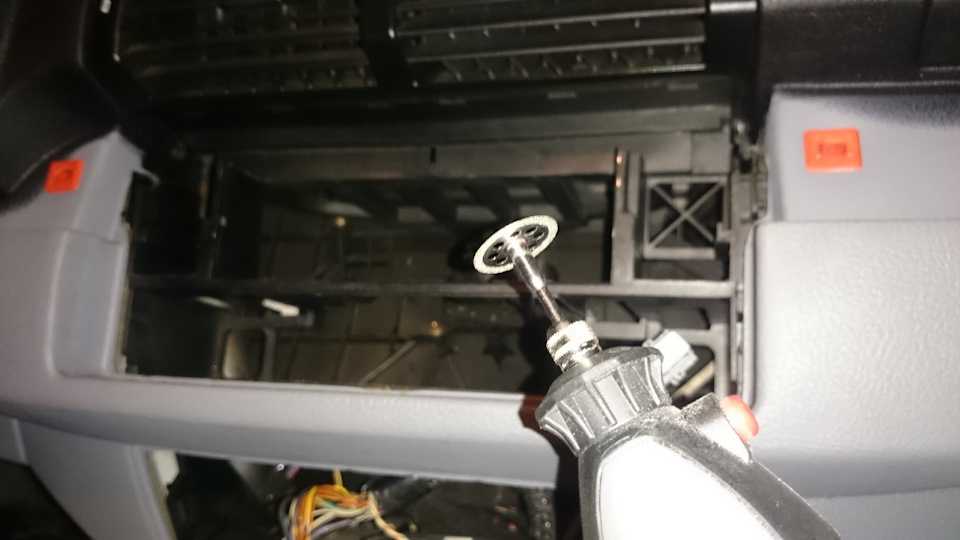

далее нужно подогнать рамку под наш новый телевизор. берем наш прекрасный мультитул

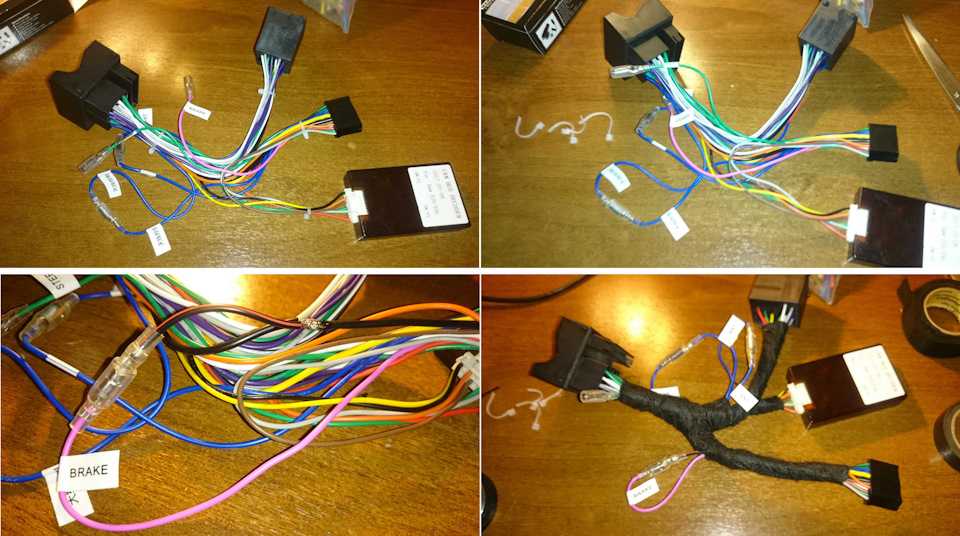

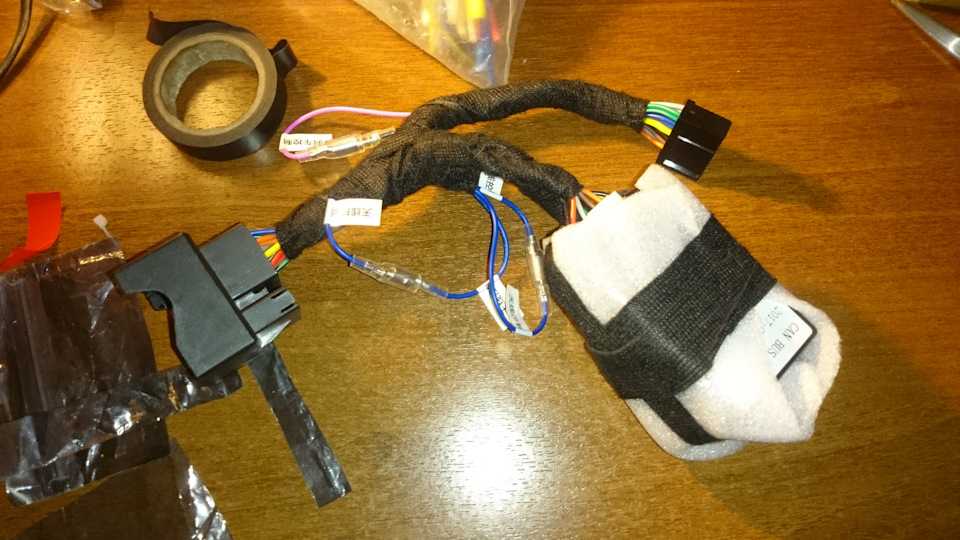

ну и попутно занимаемся проводкой. совсем не устроил меня жгут из комплекта. по порядку фото в коллаже:1 — такой он был2 — срезал стяжки которые натирали провода3 — сделал клемму массы для провода BRAKE чтобы DVD всегда показывало (если он вообще его блокирует, я хз)4 — замотал матерчатой изолентой как с завода

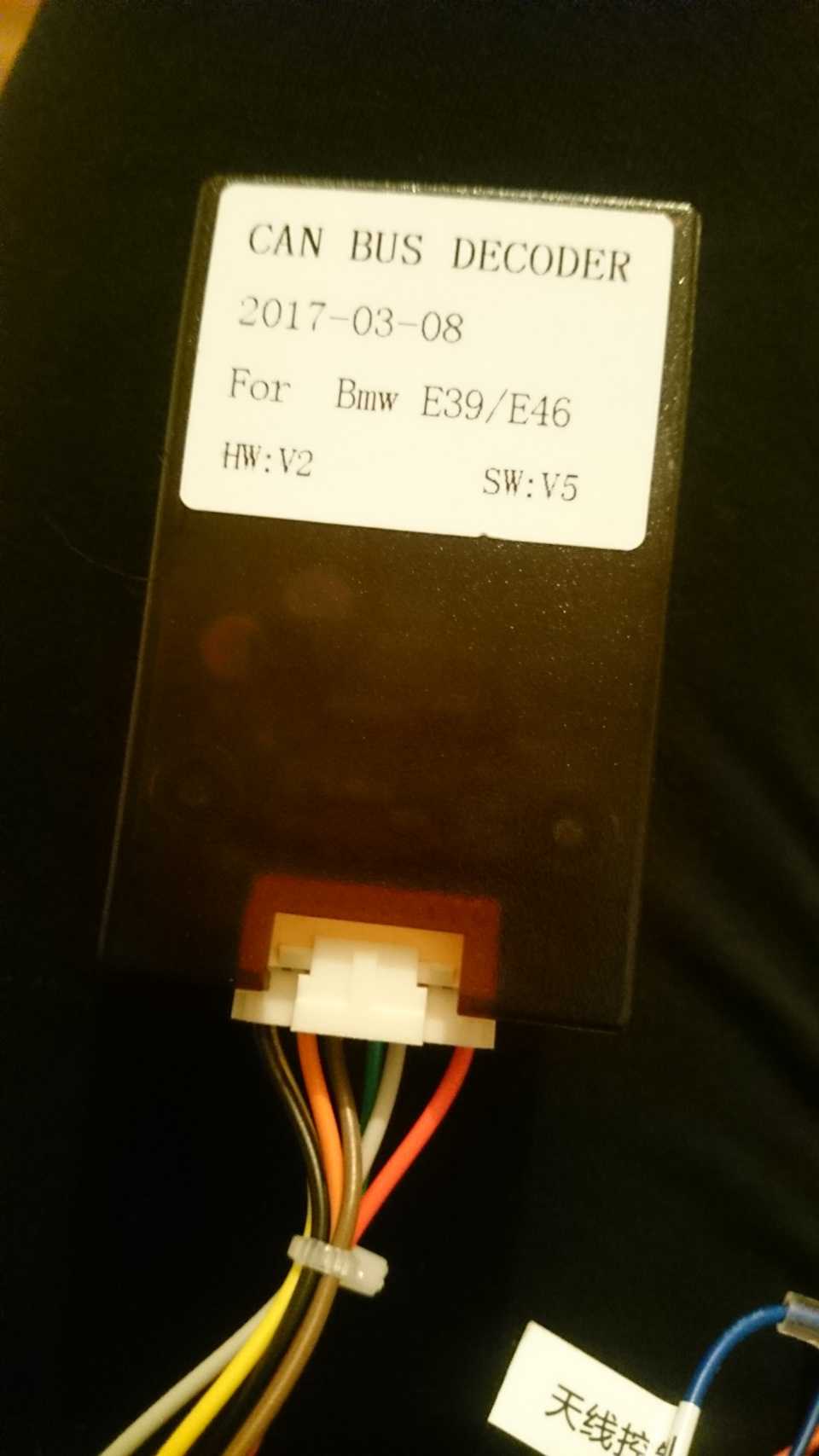

кстати, пару слов о кан модуле. он умный, сразу же без дополнительных манипуляций подцепил руль, а также понимает когда мы включаем заднюю передачу. выглядит вот так:

для радио был в комплекте переходник, два юсб порта я вывел в бардачок (раньше у владельца стоял Триома и к юсб в бардачке ему не привыкать.

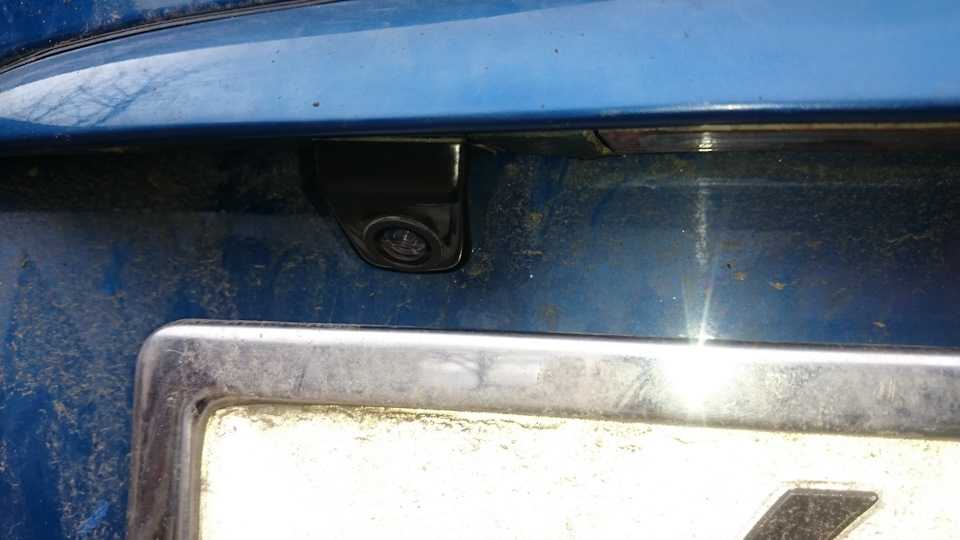

Кроме самого ГУ была установлена камера заднего вида. слегка перевесил номерной знак, на 1см, чтобы он не цеплял камеру при закрытии багажника. с камерой жестоко обманули, нет там 170 градусов)))

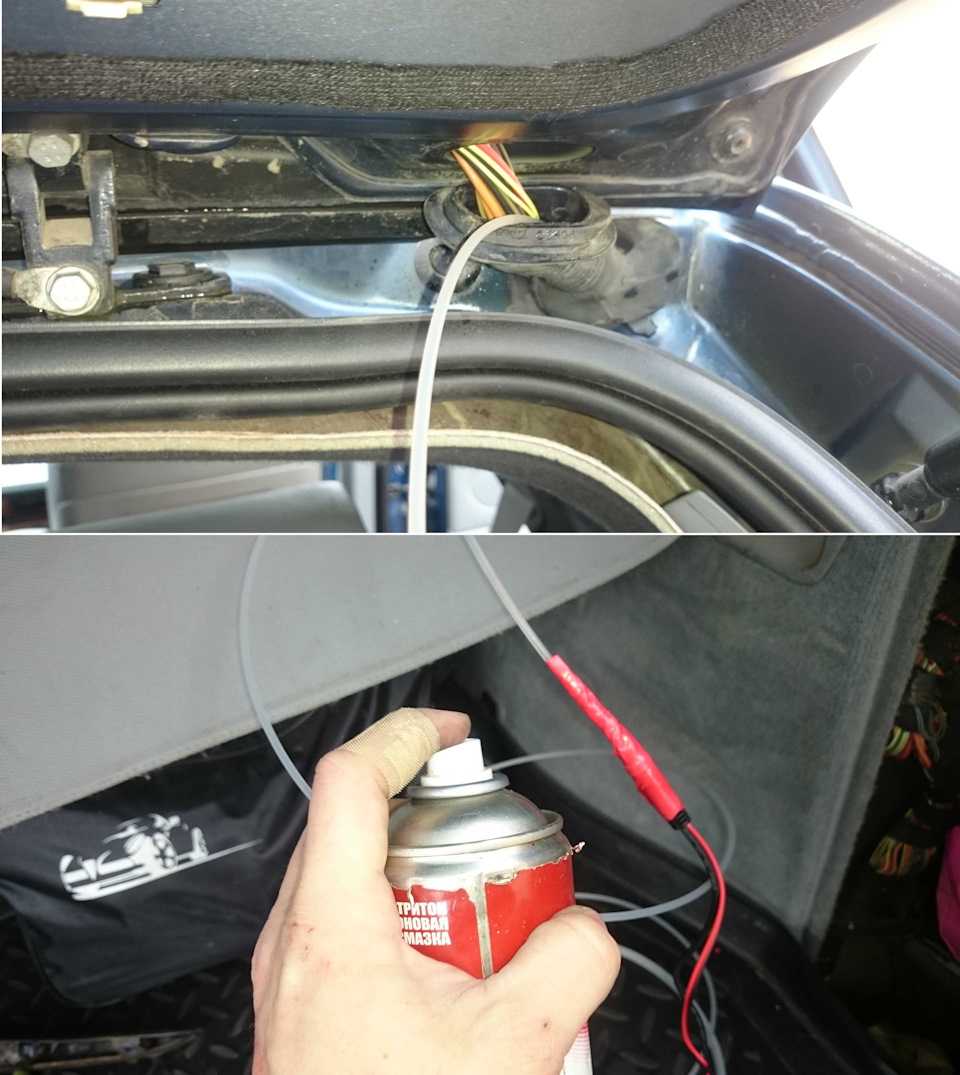

проводку для камеры тянут через Правую гофру. ибо в левой тесно, там шланг омывателя. далее по потолку, правая стойка лобового и далее под бардачок. сам бардак я снимал полностью чтобы уложить не абы как, а красиво и надежно. Все провода в матерчатой изоленте и сразу понять заводской это жгут или чужой — невозможно.

Важный момент! питание я брал не с лампы заднего хода а с провода ANT. он служит для сигнала на усилитель, если таковой ставится или на питание активной антенны, ежели она есть. объясню почему так: лампах идет проверка их целостности и от этого на камеру идут помехи. Работает камера лишь при выключенном зажигании. Да, можно сделать развязку через реле, но нафига. сейчас провода-тюльпаны для камер имеют проложенный в них красный проводок. Его я и запитал на ANT. Когда включается задняя передача ГУ узнает по кан-модулю, а камера на этот момент уже активна. таким образом мы убили 2 зайцев — упростили установку и уменьшили задержку на появление картинки. Камера активна всегда, когда включена голова. а изображение выводится лишь при включении задней — всё шоколадно. Ну а масса камеры и масса тюльпана связаны, так что надо было подключить лишь плюс.

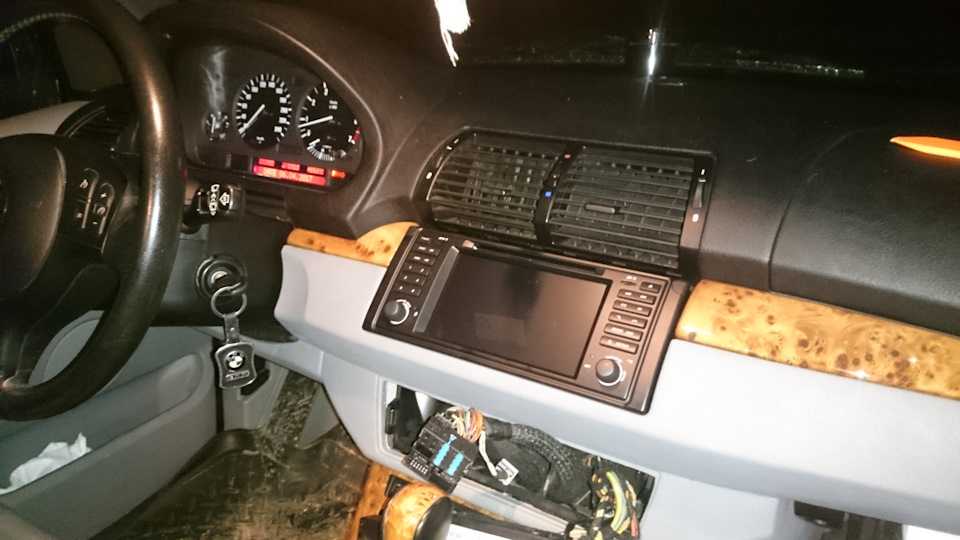

с креплением ГУ в штатное место я намучился. делал кронштейны, подгонял крепления и прочее. описывать нет смысла, все зависит от того, как вы выпилите рамку. я убрал ее полностью.

Источник

Понимание настройки радио BMW

MOST означает Media-Oriented Systems Transport и может соединять до 64 шинных систем в автомобилях BMW в кольцевой конфигурации. Поскольку аудиокомпоненты BMW настроены в цикле, если один модуль выходит из строя, все перестает работать. Сети MOST соединяют несколько устройств, таких как усилитель, телефонный аппарат, спутниковый тюнер, интерфейс iPod, модуль громкой связи Bluetooth и так далее.

Преимущества сети MOST Bust

Упрощение проводки,
Сокращение количества необходимых кабелей
Передача сложных данных
Гибкая конфигурация

МОСТ Компоненты

Это список компонентов, которые могут быть частью сети BMW MOST. Ваш BMW будет иметь несколько из них в зависимости от опций, которые поставляются с вашим автомобилем. Вы можете иметь от трех до восьми компонентов.

CIC/CCC – Расположен в приборной панели, ниже климат-контроля
CD-чейнджер – интегрирован с CIC/CCC или в перчаточный ящик
Телефон – в багажнике, слева.
Усилитель Logic 7 – в багажнике, слева
Модуль Satellite DLP – в багажнике, слева.
Bluetooth Phone Module – В багажнике, с левой стороны
SPS Speech Module – Расположен в багажнике с левой стороны
Блок управления голосовым вводом SVS – в багажнике, слева
ASk Штатная магнитола – Штатная магнитола в приборной панели
Блок управления телематики TCU – в багажнике, слева.
Антенный тюнер или цифровой тюнер – расположен на левой стороне багажника или за задним сиденьем.
Интерфейс гарнитуры – расположен слева от багажника.

Общие симптомы

Вот несколько симптомов, которые вы можете заметить в случае сбоя одного из компонентов MOST.

Сообщение о неисправности на экране iDrive
Радио BMW работает, но нет звука аудио
Ошибка SOS при запуске
Bluetooth-телефон не работает
Потрескивание из динамиков может быть выпуском модуля SVS или TCU
iDrive продолжает переключаться на домашний экран
