Иммобилайзер заблокирован, как запустить двигатель

Дистанционное радиоуправление BMW (Ключ с пультом все модели, начиная с 09/1999)

Дистанционное радиоуправление центральным замком (FZV) является усовершенствованием малогабаритного дистанционного радиоуправления, впервые установленного на E38. Радиопередатчик (пульт) находится по-прежнему в ручке автомобильного ключа, принимающий модуль установлен в автомобиле. Все радиосообщения закодированы переменным кодом. Тем самым предотвращается возможность открывания автомобиля путем «сканирования» . Эти пульты дистанционного управления работают на одинаковых разрешенных частотах (315 МГц или 433,92 МГц).

Дистанционное радиоуправление предлагается в моделях E38, E39, E46 в качестве серийной комплектации и в модели E36 как элемент специального оснащения (SA 302). На одном автомобиле может быть использовано до 4 радиопередатчиков. Во многих странах дистанционное радиоуправление должно соответствовать требованиям радиотехнических норм. Необходимая маркировка находится на пульте ключа.

Дистанционное радиоуправление состоит из:

• — Радиопередатчик (встроен в ручку ключа)
• — Основной модуль центральной электронной системы кузова (ZKE)
• — Принимающий модуль (встроен в антенный усилитель или разнесенную антенну)
• — Антенна в заднем стекле или заднем боковом стекле у Touring

В зависимости от местонахождения относительно автомобиля характеристика приема радиосигналаот передатчика различна. Исходной точкой является задняя часть (антенна) автомобиля. Под действием внешних условий дальность действия или функционирование дистанционного управления может отклоняться от средних расстояний в положительную сторону (вследствие отражений) или отрицательную сторону вследствие помех (радиотехнических устройств). Посторонние радиотехнические устройства / приборы, которые работают на техже частотах (433,92 МГц; 315 МГц; диапазон 70 см) с более высокой выходной мощностью, могут создавать помехи функционированию дистанционного управления.

Такими источниками помех могут быть:

• — радионаушники (известные как беспроводные наушники)
• — радиоаппаратура (радиолюбительская; радиотелефон; радиоуправляемые игрушки)
• — радиомодемы
• — устройства автоматического открывания ворот гаража
• — телеметрическиепередатчики, напр. метеостанции с датчиками температуры
• — устройства сигнализации для помещений с датчиками
• — радиоуправляемые штепсельные розетки
• — радиозвонки (для индивидуального вызова)
• — теле-радиосистемы (обратный канал дистанционного управления телевизором)
• — промышленные устройства
• — электродвигатели без помехозащиты

Функции дистанционного управления

• — открывание/закрывание центрального замка (ZV)
• — включение освещения салона
• — активизация/деактивизация системы охранной сигнализации (DWA)
• — активизация/деактивизация охранного датчика крена и системы охраны салона DWA
• — открывание/закрывание боковых стекол
• — открывание/закрывание сдвижной крышки люка
• — открывание/закрывание багажной двери
• — активизация/ деактивизация режима «паники» — только у моделей для США В случае необходимости при этой функции с помощью DWA может срабатывать сигнал тревоги.

Привязка ключа БМВ – восстановление функций ключа

На практике часто возникают ситуации, когда программа иммобилайзера отказывается реагировать на оригинальный ключ. Причинами здесь могут выступать следующие моменты:

• программный сбой,
• запуск двигателя производится морозным зимним утром,
• снижено напряжение питания,
• батарея старая и разряженная.

Первая названая проблема является и самой актуальной. Ведь в то время, как справиться с остальными причинами водитель может практически самостоятельно, то прошивка (перепрограммирование) ключа является делом, за которое должны браться исключительно профессионалы.

В свою очередь, штатный иммобилайзер EWS / CAS наиболее часто выходит из строя, если…

• нарушается синхронизация EWS и блока управления двигателя DME DDE;
• нарушается синхронизация EWS с ключом;
• перестает работать микросхема ELMOS в блоке EWS;
• блок CAS был неудачно перепрограммирован;
• происходит блокировка EWS / CAS, вызванная смоткой пробега.

Как видите, на повестке дня для изменения ситуации стоят серьезные вопросы, и доверить их непрофессионалам означает получить новые проблемы и не решить старые.

Предлагаем вам рассмотреть два способа восстановления работоспоосбности ключа для BMW через новую прошивку:

1. Заказ у дилера. При обращении к официальному представителю производителя дилеру приходится заказывать новый ключ зажигания в Германии. При этом за основу восстановления устройства берется VIN код автомашины. Как правило, в течении месяца от завода-изготовителя приходит новый ключ, которым можно спокойно заводить двигатель.

Но! Только в том случае, если замок и блок иммобилайзера на машине не менялись. Для новой автомашины заказать новый ключ не составит большого труда, а вот что делать с уже видавшей разное «старушкой»? Ее очередной владелец может и не знать, что подобные замены в авто уже были. Да и дилеры вряд ли будут связываться с сомнительным заказом.

Также случаем исключения может являться заказ ключа к автомобилю, изготовленному в США. Обычно российские дилеры не имеют возможности заказать данную «запчасть» на другой стороне океана. Таким образом, заказ нового ключа зажигания у дилера выступает как очень долгая, дорогая, а нередко и невозможная, процедура.

2. Заказ в нашей мастерской. Чаще всего для создания нового устройства мы используем чистый новый ключ. На него наши специалисты записывают исходные данные из блока машины, а потом в сам блок иммобилайзера переносится информация с этого ключа.

В результате время восстановление синхронизации ключа и иммобилайзера занимает в пределах часа. На руках у владельца оказывается новый ключ, способный завести машину. При этом цена услуги у нас во много раз меньше, чем при обращении к дилеру.

Руководство по замене батарейки в ключе автомобилей BMW

Ваш брелок BMW перестал работать? Ваш брелок предупреждает Вас о низком уровне зарядки или брелок полностью разрядился, что не позволяет Вам дистанционно управлять автомашиной? Если это так, то вероятнее всего Вам предстоит заменить разряженную батарейку в брелке, чтобы он заработал. Без дистанционного брелка Вы не сможете открыть или закрыть двери автомобиля и багажник

Для того чтобы брелок заработал необходимо заменить старый элемент питания CR2032 (внимание на некоторых автомобилях стоит элемент питания CR2450), на новый. Как это сделать, читайте в нашем руководстве

Данное руководство написано для владельцев автомобилей BMW, в которых предусмотрена возможность завести машину без использования ключа, путем нажатия кнопки Старт/Стоп. Эта инструкция подходит для автомобилей BMW: 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016 годов – модельного ряда BMW 1 серии, 3 серии, 4 серии, 5 серии, 6 серии, 7 серии, i3, X1. X3, X5, X6, Z4, M3, M5 и M6.

Необходимые инструменты для замены батарейки:

Примечание.Если Ваша машина не оборудована функцией комфортного доступа (автомобиль открывает двери автоматически, как только Вы подходите к транспортному средству, распознавая ключ-брелок на расстояние), то, скорее всего Ваш ключ-брелок оснащен вместо батарейки аккумулятором, который нельзя заменить. Как правило, такой ключ заряжается от аккумулятора автомобиля через замок зажигания. Если аккумуляторная батарея пришла в негодность Вам необходимо заменить ключ, обратившись к официальному дилеру Вашей марки, поскольку Ваш ключ имеет запрограммированный уникальный код, с помощью которого автомобиль включает и отключает охранную сигнализацию. Обратившись к дилеру по VIN-коду, Вам закажут на заводе новый ключ-брелок.

Чтобы открыть корпус брелка BMW, для начала необходимо вынуть аварийный запасной ключ из корпуса. Для этого надавите в центре на корпус брелка (с края), чтобы выдвинуть аварийный ключ.

После того, как Вы вынули из брелка ключ, Вы увидите щель на корпусе, куда нужно вставить плоскую отвертку для того, чтобы открыть крышку корпуса, где установлена батарейка.

Открытая крышка, где установлена батарейка

Пуль без крышки, которая скрывает батарейку

Батарейка для BMW CR2032 (внимание в некоторых брелках стоит батарейка CR2450)

После того, как Вы снимите крышку, под которой находится батарейка-таблетка, Вы сможете легко ее достать пальцами, чтобы заменить на новую. Номер батарейки CR2032 или CR2450

Возможные сложности после замены батарейки в пульте BMW: Если после заменены батарейки, пульт не работает, то попробуйте вставить ключ в замок зажигания на 20 секунд. Это возможно поможет для синхронизации брелка с машиной.

Если брелок по-прежнему не работает, то проверьте полярность батарейки, которую Вы установили в пульт. Возможно, Вы просто перепутали плюс с минусом. Если полярность правильная, то проверьте предохранитель или реле, которые отвечают за работу распознавания ключа.

Батарейки 2032/ 2450 изготовляют такие компании как Energizer, Duracell, Panasonic, Maxell, Sony, Philips, Космос и другие.

ЭторуководствоподходитдлявладельцевследующихавтомашинBMW : F20, F21, E81, E82, E87, E88, 114i, 114d, 116i, 116d, 118i, 120d, 125i, 125d, M135i, E90, E91, E92, E93, 316i, 320i, 320xi, 328i, 335i, 335is, F22, F23, 228i, 235i, F32, 428i, 435i, 420d, E60, F10, 528i, 535i, F12, F13, 640i, 650i, 640d, 650i, F01, 730d, 740i, 750i, 740Li, 750Li и xdrive.

С помощью дистанционного брелка-ключа BMW, который работает должным образом, можно отрывать и закрывать двери автомобиля, открывать багажник, опустить стекла вниз, открыть люк, подать сигнал паники.

Если Ваш брелок работает, но время от времени не реагирует на Ваши команды или же для того, чтобы открыть автомобиль Вы подходите практически вплотную к машине, то вполне возможно, что батарейка в ключе приходит в негодность.

В заключении хотели бы отметить, что не забывайте регулярно обслуживать свой автомобиль на станции технического обслуживания.

Альтернативные способы прописки транспондера ключа в блоке EWS автомобиля

Данная ситуация возникает в том случае, если утерян последний ключ автомобиля и владелец пытается использовать другой ключ, например, с разобранного авто.

При этом, как правило, приходится менять все замки в машине (двери, багажник, бардачок, личинку зажигания).

Для того чтобы блок EWS начал воспринимать код другого ключа, производят его перепрошивку с помощью дополнительного оборудования. Также необходимо наличие и иммобилайзера с того же автомобиля, откуда и ключи с транспондером, для того чтобы он работал в паре с блоком управления, для этого его подвергают электронной переделке (перепрошивке).

Подобные процедуры выполняются кустарным способом и не несут никакой гарантии. Кроме того, это прямое вмешательство в систему безопасности автомобиля. Даже при удачно проделанных работах существует вероятность наличия ещё одного ключа от автомобиля-донора, который мог остаться у каких-либо лиц.

Краткое описание устройства ключа и принципа его действия

Ключ автомобиля BMW в 39-м кузове состоит из определённых компонентов, каждый из которых выполняет свою задачу. Многие владельцы авто часто путают возложенные на радиоключ функции, что приводит к проблемам инициализации машиной ключа.

При выпуске с конвейера на автозаводе к транспортному средству прилагалось 3 или 4 ключа (зависит от года выпуска). Чаще всего существовала такая комплектация:

• ключ с кнопками (отличались по форме в разные годы производства)? с его помощью производится управление штатной сигнализацией с центральным замком, иммобилайзером (блоком EWS), можно открыть любые двери, багажник и бардачок механическим способом;
• ключ для машин, не укомплектованных штатной сигнализацией (не имеет кнопок), с его помощь открываются все двери, перчаточный ящик (бардачок) и багажник, управление (прём-передача шифров) иммобилайзером;
• ключ для проведения сервисных работ (без кнопок), с такими же функциями, кроме возможности доступа в багажник и бардачок;
• пластиковый ключ, повторяет возможности первого ключа, создан для возможности изготовления дубликата.

Становится понятным, что стандартный ключ имеет в своём устройстве следующие компоненты:

• радиомодуль для управления штатной сигнализацией автомобиля (опционально);
• транспондер, программируемый блок для связи с иммобилайзером, отвечает за возможность запуска двигателя;
• элемент питания (батарейка или аккумулятор).

Каждый автомобиль перед продажей ассоциируется с индивидуальными ключами из описанного комплекта. Чтобы понять, то, что подразумевается под пропиской ключа и установить глобальные отличия прописки и инициализации, необходимо понимать принцип действия радиомодуля ключа, его транспондера и иммобилайзера машины.

Автомобиль укомплектован приёмо-передатчиком (транспондером), установленным в ключе и устройством «Smartra», состоящим из антенного блока и защищенного канала связи с блоком управления двигателем. Так как этот блок напрямую связан с запуском, то оказалось логичным применить именно подобную схему. Пуск мотора машины возможен в том случае, когда происходит процедура совпадения алгоритмов прошитых ключей в блоке EWS и приёмо-передатчике, находящемся в ключе. Устройство «Smartra» ответственно лишь за осуществление связи с транспондером ключа и принимает (отправляет) потоки данных, анализ их уже проводится в блоке управления двигателем.

Приёмоответчик «Hitag2» находится в ключе, в него записывают полные данные об автомобиле, запись проводится только один раз, возможности её стереть или изменить не существует. На этом основано обеспечение безопасности. То есть ни в каком другом ключе невозможно изменить данные. Существует один способ восстановления ключа при его утере – это заказ у дилера с предоставлением следующих документов:

• паспорт владельца;
• техпаспорт автомобиля;
• нотариальная доверенность (при необходимости).

Как работает иммобилайзер?

Услуга изготовления чипов и привязки ключа к иммобилайзеру стала популярной после того, как на автомобильном рынке появились новые технологии по защите транспортного средства от угона. Данная радиочастотная система защиты нашла применение на свыше 150 тысячах современных автомобилей. Иммобилайзер позволяет ограничить доступ к электрической автомобильной цепи в случае, если грабитель попытается выполнить запуск двигателя.

Защитная система сразу же активируется, выполняя сверку зашифрованного кода с доступного в радиусе действия электронного ключа и корректного кода, занесенного в память системы. При несовпадении кодов, система отключает возможность запуска двигателя, даже если в замок зажигания вставлен подходящий ключ.

При утере электронного ключа хозяин транспортного средства может столкнуться с определенными проблемами. Эксплуатация автомобиля в этом случае будет невозможна, поэтому единственный выход из ситуации — обращение к профессионалам, у которых необходимо будет заказать новый электронный ключ с обновленным кодом.

Обход иммобилайзера если у вас один ключ с чипом

Если у вас один чип/ключ, то заложить его в обходчик обычным способом не имеется возможным, ведь обходчик активизируется только при дистанционном запуске.

Можно конечно приклеить чип непосредственно к штатному кольцу иммобилайзера. В этом случае не нужно ни какого обходчика для автозапуска. Но это не желательная ситуация. потому что сильно снижает защиту автомобиля от угона, автомобиль будет заводиться и простым ключом.

Что можно делать если у вас один ключ, а сделать другой ключ или прописать отдельный чип вы не имеете возможности? В этом случае можно выточить механический ключ или два, без чипа , а чип для подклейки к кольцу достать из действующего ключа. Если по конструкции ключа нельзя достать из него чип, то можно отрезать механическое жало ключа, а остаток корпуса ключа с чипом приклеить с боку от штатного кольца, Но в этом случае, сложно найти такое положение в котором чип стабильно опознавался, скорее всего нужно будет «поиграться » с его положением возле катушки. Это связано с тем, что электромагнитное поле сильное по внутреннему центру катушки ,а с боку оно сильно ослаблено, да и размеры головки ключа скорее всего не позволят разместить его так чтобы он стабильно опознавался и поместился в кожухе рулевой колонки.

Поэтому лучше не подклеивать единственный чип, а установить его в обходчик. Обходчик подключаем по схеме С и при таком подключении обход иммобилайзера включается от команды дистанционного запуска, и после снятия сигнализации с охраны. Если сигнализация находиться в охране, то двигатель нельзя завести простым ключом, а только дистанционным запуском с пульта сигнализации . Для этого и нужно использовать выход сигнализации на Н.Р.( Нормально Разомкнутая цепь) блокировку в качестве второго разрешения обхода.

Если сигнализация продвинутая и у нее есть программированный таймерный выход, то этот выход можно подключить к обходчику по схеме С вместо провода блокировки, а выход запрограммировать чтобы на нем появлялся сигнал отрицательной полярности при снятии сигнализации с охраны и снимался вместе с постановкой сигнализации в охрану.

В случае применения обходчика и подключения его по Схеме С не смотря на то, что у вас всего один чип/ключ , получается работоспособная система обхода штатного иммобилайзера, без значительной потери защиты от угона . А обходчик можно сделать самому или доработать заводской.

Как прописать ключ в БМВ? Вводная информация о ключах и иммобилайзере EWS3.

На фотографии сразу можно заметить, чем оригинальный ключ (справа), отличается от неоригинального (слева).

Кроме того, если разобрать неоригинальный ключ, то в нём мы увидим:

• Обычный транспондер PCF7935 (чип)
• Плату брелка, для управления центральным замком автомобиля
• Батарейку, которая не будет заряжаться от антенны замка зажигания.

В оригинальном ключе автомобиля BMW, всё совершенно по другому.

Подключаем Abrites и Tag Key Programmer к компьютеру, считываем данные с обоих ключей.

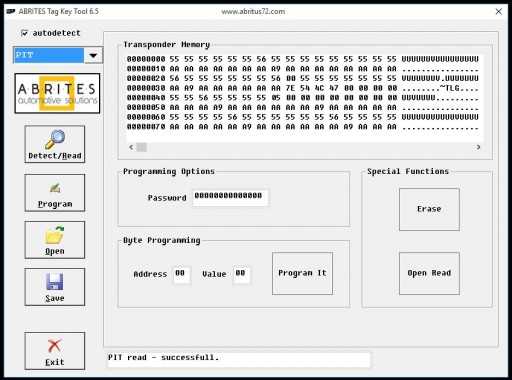

Вот так выглядит дамп оригинального ключа нашего BMW 5-series E39.

А вот дамп чистого PCF7935, с которым будем работать.

Начиная описывать процедуру привязки ключа, хотелось бы упомянуть следующий момент. В автомобилях марки BMW, в кузовах E38, E39, E46 и E53, в основном устанавливался блок иммобилайзера EWS 3. Так вот изначально, с завода, в этот блок вписаны 10 ключей, 3 из которых отдаются на руки первому владельцу автомобиля. А остальные, по мере утере первых, могут быть заказаны через дилера. Поэтому, как таковой процедуры прописки ключа в эти автомобили, нет.

Алгоритм программирования новых ключей для BMW этих годов, заключается в следующем:

• Считывание прошивки с блока иммобилайзера EWS 3
• Генерация кода ключа, по данным считанных из EWS 3
• Запись сгенерированного кода в чистый чип PCF7935 или новый ключ.

Логика управления пультом ключа (основные функции)

Кнопка 1 короткое нажатие:

• — Закрывается центральныйзамок, блокируется, при наличии активизируется DWA.
• — При запертом автомобиле включается освещение салон.
• — Снова короткое нажатие: деактивизируется режим «паники» (у моделей для США).

Кнопка 1 удержание нажатой:

— Закрывается центральный замок, боковые стекла и сдвижная крышка люка («комфортное закрывание»). Эта функция закодирована в зависимости от страны и имеется не вовсех экспортных исполнениях.

Кнопка 3 удержание нажатой:

• — Активизируется режим «паники» (у моделей для США).
• — Закрывается автоматическая крышка багажника.

Отдельные функции могут отличаться от названных, в зависимости от кодирования для разных стран и установок в памяти автомобиля и ключа.

Обработка сигналов

Обработка сигналов осуществляется микропроцессором на печатной плате в корпусе ключа.

Этот микропроцессор

• — оценивает нажатия кнопок,
• — генерирует новый код ключа,
• — передает код ключа дальше,
• — управляет выходным каскадом передатчика,
• — контролирует питание (аккумулятор) радиопередатчика.

1 — EWS-транспондер2 — микровыключатель багажной двери3 — микровыключатель «запирания»4 — кварцевый элемент для микропроцессора5 — микровыключатель «отпирания»6 — микропроцессор7 — спиральная антенна

Сигналы, выдаваемые выходным каскадом, излучаются встроенной в печатную плату антенной. Несущая частота составляет 433,92 МГц (ЭКЕ) или 315 МГц (США), в зависимости от страны. При инициализации системы образуется код ключа и записывается в микропроцессоре радиопередатчика. После каждого нажатия кнопки на радиопередатчике посылается новый код ключа (переменный код). Эти коды SBT Новое дистанционное радиоуправление все модели, начинаяс 09/1999 BMW составляются по определенному алгоритму, так чтобы принимающий модуль мог уверенно отличить свой собственный радиопередатчик от постороннего.

Примечание: Каждый передатчик может «потерять» свой код ключа, если напр. случайно нажаты кнопки в последовательности инициализации вне автомобиля. В этом случае нужно заново инициализировать все приписанные кавтомобилю радиопередатчики.

как разобрать ключ bmw

И так как всем известно в ключах BMW с 2001 года идут аккумуляторы, ИМЕННО АККУМУЛЯТОРЫ !Не пытайтесь впихнуть в ключ батарейку, она попросту не будет работать, к тому же есть шансы угробить ключ окончательно.

Все аккумуляторы не вечны, и когда они подходят к концу своей работы на некоторых кузовах об этом сообщает приборная панель.

Так же симптомы могут быть: Ключ открывает только в плотную с кнопок или вовсе не открывает. Открывает через раз.

Так же и на остальных кузовах Е46 Е53 Е39 Е83 Е90 и так далее идет такой аккумулятор.Называется он Panasonic VL2020

Купить такой свежий аккумулятор можно тут: www.bmar.ru/shop/akkumuly…anasonic-vl2020-3v-detail

Не важно у вас дорестайл или рестайл ключ, там в любом случае такой акб.Для замены старый корпус разрезается ножом, при необходимости меняется на новый. Внутри видим плату, выпаиваем 2 контакта и впаиваем новый аккумулятор

Внутри видим плату, выпаиваем 2 контакта и впаиваем новый аккумулятор.

Как разобрать ключ БМВ для замены батарейки

После продолжительного срока эксплуатации смарт-ключа автомобиля BMW (примерно лет 7–8), владельцы замечают, что открывание замка стало нечётким, приходится иногда несколько раз пробовать открыть-закрыть, нажимая на кнопку, а то ключ и вовсе перестаёт открывать или закрывать – это признак того, что аккумулятор, который питает схему, приходит в негодность и его необходимо заменить. Чтобы заменить батарейку в ключе BMW, необходимо разобрать ключ. Это делают следующим образом: берут острый нож и прорезают место спаивания в пластмассовом корпусе ключа. Нож сильно не заглубляйте, чтобы не повредить детали схемы.

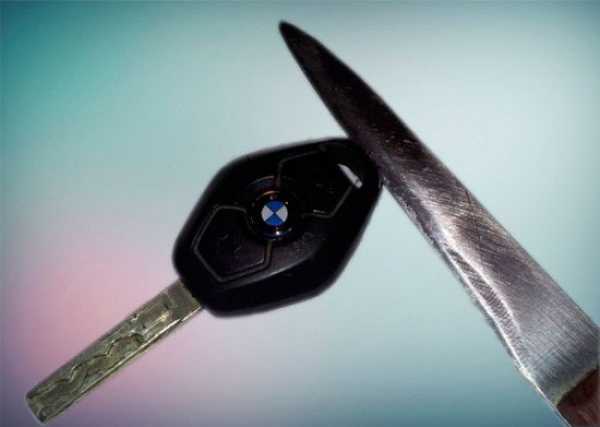

Аккуратно и неглубоко прорежьте ключ по контуру

В оригинальном ключе BMW стоит аккумулятор, а не батарейка. И будьте аккуратны, не пораньтесь, разрезая корпус ключа!

Когда корпус прорезан, половинки ключа не раскроются сами по себе – их нужно аккуратно разделить отвёрткой, а для этого просовываем отвёртку между половинками ключа и проворачиваем её, таким образом раздвигая корпус до характерного щелчка.

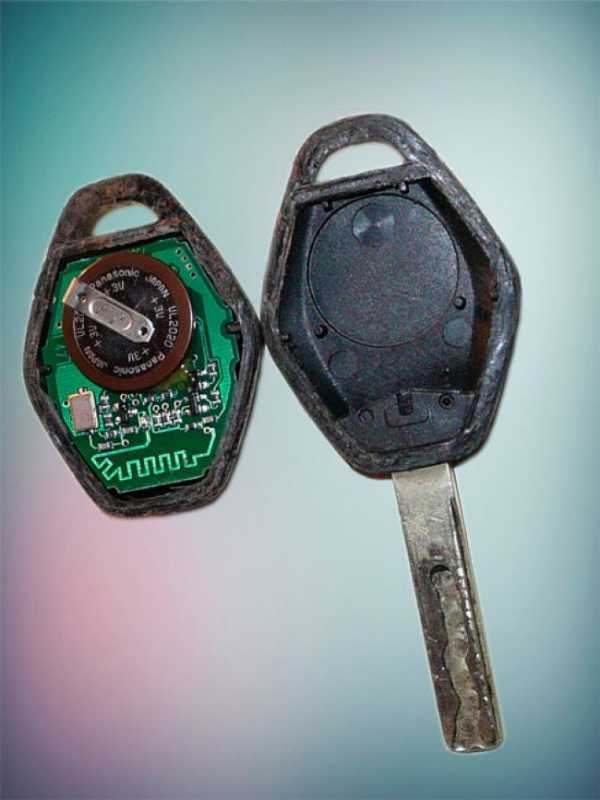

Открытый ключ BMW

Снимаем корпус и вынимаем схему, также поддевая её со всех сторон небольшой отвёрткой. Можно, а может, даже и лучше, аккуратно зажать лезвие ключа в тисках и разрезать корпус.

Далее нужно выпаять контакты аккумулятора, для этого внимательно осматриваем и вычисляем места, где они припаяны. Отделяем старую батарею и впаиваем новую.

Впаивание нового аккумулятора

Всё собираем в обратном порядке. Место разреза корпуса ключа склеиваем с помощью моментального клея (секунда, 88, момент, эпоксидный – это на своё усмотрение, кому какой нравится) и половинки сжимаем с помощью зажимов.

При зажатии корпуса ключа проследите, чтобы не были зажаты кнопки управления, это может разрядить батарею или открыть автомобиль.

В продаже также имеются корпуса ключей, которые просто захлопываются, но тогда эту заготовку нужно будет переточить в мастерской по изготовлению ключей.

Заготовка ключа BMW

После замены батареи ключ нужно перепрограммировать. Для этого зажимаем кнопку закрывания двери и вставляем ключ в замок зажигания, не отпуская кнопки, проворачиваем в первое положение и возвращаем назад, вынимаем ключ и три раза нажимаем на среднюю кнопку с логотипом BMW и только после этого отпускаем кнопку открывания двери. Удачи всем.

Как заменить батарейку в брелке ключа BMW

Ваш брелок БМВ перестал работать? Ваш брелок предупреждает Вас о низком уровне зарядки или брелок полностью разрядился, что не позволяет Вам дистанционно управлять автомашиной. Если это так, то вероятнее всего Вам предстоит заменить разряженную батарейку в брелке, чтобы он заработал. Без дистанционного брелка Вы не сможете открыть или закрыть двери автомобиля и багажник. Для того чтобы брелок заработал необходимо заменить старый элемент питания CR2032, на новый. Как это сделать, читайте в нашем руководстве.

Краткое описание устройства ключа и принципа его действия

Ключ автомобиля BMW в 39-м кузове состоит из определённых компонентов, каждый из которых выполняет свою задачу. Многие владельцы авто часто путают возложенные на радиоключ функции, что приводит к проблемам инициализации машиной ключа.

При выпуске с конвейера на автозаводе к транспортному средству прилагалось 3 или 4 ключа (зависит от года выпуска). Чаще всего существовала такая комплектация:

• ключ с кнопками (отличались по форме в разные годы производства)? с его помощью производится управление штатной сигнализацией с центральным замком, иммобилайзером (блоком EWS), можно открыть любые двери, багажник и бардачок механическим способом;
• ключ для машин, не укомплектованных штатной сигнализацией (не имеет кнопок), с его помощь открываются все двери, перчаточный ящик (бардачок) и багажник, управление (прём-передача шифров) иммобилайзером;
• ключ для проведения сервисных работ (без кнопок), с такими же функциями, кроме возможности доступа в багажник и бардачок;
• пластиковый ключ, повторяет возможности первого ключа, создан для возможности изготовления дубликата.

Виды ключей BMW E39: 1 – штатный ключ, открывающий все двери в авто; 2 – запасной ключ (не для повседневного использования!); 3 – ключ только от дверей и замка зажигания

Становится понятным, что стандартный ключ имеет в своём устройстве следующие компоненты:

• радиомодуль для управления штатной сигнализацией автомобиля (опционально);
• транспондер, программируемый блок для связи с иммобилайзером, отвечает за возможность запуска двигателя;
• элемент питания (батарейка или аккумулятор).

Каждый автомобиль перед продажей ассоциируется с индивидуальными ключами из описанного комплекта. Чтобы понять, то, что подразумевается под пропиской ключа и установить глобальные отличия прописки и инициализации, необходимо понимать принцип действия радиомодуля ключа, его транспондера и иммобилайзера машины.

Автомобиль укомплектован приёмо-передатчиком (транспондером), установленным в ключе и устройством «Smartra», состоящим из антенного блока и защищенного канала связи с блоком управления двигателем. Так как этот блок напрямую связан с запуском, то оказалось логичным применить именно подобную схему. Пуск мотора машины возможен в том случае, когда происходит процедура совпадения алгоритмов прошитых ключей в блоке EWS и приёмо-передатчике, находящемся в ключе. Устройство «Smartra» ответственно лишь за осуществление связи с транспондером ключа и принимает (отправляет) потоки данных, анализ их уже проводится в блоке управления двигателем.

Приёмоответчик «Hitag2» находится в ключе, в него записывают полные данные об автомобиле, запись проводится только один раз, возможности её стереть или изменить не существует. На этом основано обеспечение безопасности. То есть ни в каком другом ключе невозможно изменить данные. Существует один способ восстановления ключа при его утере – это заказ у дилера с предоставлением следующих документов:

• паспорт владельца;
• техпаспорт автомобиля;
• нотариальная доверенность (при необходимости).

Устройство оригинального ключа BMW E39
