Замена сальника коленвала
Передний коленчатый вал и задние уплотнения двигателя.
Основная проблема — сальник переднего коленвала. Они изготовлены из опренового материала — быстро сохнут и при малейшей деформации разрушаются. Так из уплотнительного кольца образуются частицы, которые серьёзно могут повредить стенки трубопроводов, как следствие образуются новые утечки. Часто, эту проблему можно решить удалением гармонического балансира, но для его удаления потребуется гармонический балансировочный съемник (но у многих такого подъемника нет).
Для замены этой прокладки важно внимательно осмотреть область, где она находится. Для ее демонтажа вам потребуется комплект ремонтных гильз
Не пропустите этот шаг, потому что если вы не отремонтируете эту область, то утечку вы не остановите. Само уплотнение извлекается проще некуда. Его достаточно поддеть отверткой, как оно сразу отходит. Не забудьте его поставить назад также аккуратно, как снимали ее.
Прокладки в масляном поддоне
Возможно, проблема еще не решена.
Проблема заключается в прокладках поддона. Для начала обезжирьте их. В случае, если штифты деформированы используете молоток, как говорилось об этом ранее.
Но как всегда, здесь понадобится новый комплект прокладок. Ничего сложного тут нет. Нужно надеть прокладку на блок и прижать ее посильнее. Работает, как контактный цемент, поэтому уплотнитель долго остается на месте. Кроме того, можете установить штифты на место и сверху покрыть прокладкой, но не помещайте их в область масляного поддона, которая касается переднего и заднего уплотнений. Они обычно представляют собой неопрен, и их необходимо поддерживать при установке масляного поддона. Вы можете использовать специальные инструменты для того, чтобы удержать детали на месте. После установки двух неопреновых прокладок, нанесите небольшое количество перманентного геля туда, где прокладка соответствует неопреновой подложке. Оставьте нижнюю часть прокладки сухой, чтобы она не испарялась при затягивании поддона. Не затягивайте болты масляного поддона, потому что это разделит прокладку, что приведет к утечке масла или деформации области вокруг отверстий болта.
На этом наш небольшой экскурс по основным проблемам завершился. Мы рассмотрели основные виды решения проблем с утечкой, и разъяснили способы их преодоления. Теперь вы водитель, который может не беспокоиться за состояние своего автомобиля.
О смешивании масла и антифриза
Появление антифриза в масле или наоборот — один из главных признаков пробитой ГБЦ-прокладки. При этом нарушается работа сразу двух систем: смазки и охлаждения.
В дальнейшем могут деформироваться кольца и поршни, а эффективность двигателя существенно снизится. Ездить на автомобиле при такой неисправности нельзя — лучше сразу отправиться в автосервис для ремонта.
При смешивании масла и антифриза могут иметь место и иные последствия:
- забивание элементов системы охлаждения маслом, что уменьшает эффективность их работы;
- повреждение резиновых или пластиковых элементов системы охлаждения (СО);
- перегрев мотора даже в холодную погоду и уменьшение ресурса его работы и т. д.
Из-за смешивания двух составов появляется желтоватая эмульсия. Ее появление требует не только замены прокладки ГБЦ, но и выполнение других ремонтных мероприятий. Обязательно чистится СО, поддон и каналы, по которым течет смазывающая жидкость.
Наиболее неприятным последствием попадания масла в антифриз является клин двигателя. Это происходит из-за появления ржавчины на стенках цилиндров. Проблема особенно актуальна на дизельных двигателях.
Во время остывания мотора охлаждающая жидкость попадает в камеру сгорания, а при последующем пуске ее уже не хватает в СО. Если не отследить этот момент на панели приборов, то силовой агрегат может заклинить.
Дополнительный минус — повышенное образование сажи, которая в дальнейшем оседает на элементах двигателя. Сильней всего страдает масляный фильтр, требующий замены. Но выполнять эту работу можно лишь после устранения причины протечки (в нашем случае установки новой прокладки ГБЦ).
Устранение течи масла из-под крышки клапанов Шевроле Нива
На автомобиле Chevrolet Niva устанавливается конструктивно такой же мотор, как и на ВАЗ-классика, поэтому у него такие же характерные «болезни». Если масло начинает сочиться через КК, подтяжка болтов во многих случаях не помогает, нужно использовать другие методы для устранения дефекта.
Крышка клапанов Шеви Нива (ВАЗ-классика) жестяная, и под гайками ее крепления устанавливаются шайбы-пластины, они необходимы для того, чтобы металл при затяжке гаек не деформировался. Но со временем железо все равно выгибается, и поэтому между КК и головкой блока цилиндров начинает вытекать масло.
Выровнять плоскость крышки можно достаточно легко, необходимо только установить КК на ровную металлическую поверхность и все неровности аккуратно выстучать молотком.
Если на вазовском моторе Chevrolet Niva забита вентиляция картера, выравнивание поверхности крышки не поможет, необходимо проводить чистку вентиляционных каналов и патрубков. КК для этой операции снимать не нужно, сапун, который необходимо прочистить, находится с левой стороны двигателя по ходу движения авто, ниже уровня ГБЦ.
Чтобы почистить сапун, снимаем патрубок вентиляции, отворачиваем рожковым ключом гайку на 13, извлекаем устройство. Промываем сапун в керосине, протираем его чистой ветошью. Также следует очистить и посадочное место в блоке, но делать это нужно аккуратно, крайне нежелательно, чтобы грязь попала в канал системы вентиляции.
Пробило прокладку ГБЦ | Как понять и что делать
Здравствуй, многоуважаемый читатель!
Сегодня речь пойдёт о симптомах пробитой прокладки ГБЦ. Чаще всего это происходит из-за того, что данную деталь изготавливают из тонкого металла или из-за неправильной установки во время ремонта.
Признаки пробитой прокладки ГБЦ
Повышение температуры в двигателе
Происходит из-за пробоя окантовки камеры сгорания. В расширительном бачке можно увидеть газообразование
Это смесь масла с антифризом/тосолом. Эмульсия является следствием повреждения прокладки
Перемешивание топлива в одном цилиндре с выхлопными газами другого
Это происходит при прогорании прокладки. Можно заметить при запуске двигателя, а после прогрева мотор начинает работать ровно
Белый дым из глушителя автомобиля
Происходит из-за попадания влаги или антифриза/тосола в камеру сгорания
Что делать, если пробило прокладку ГБЦ
В этом случае вариантов совсем немного. Здесь потребуется только замена прокладки
Так как при повторном закручивании тех же, велика вероятность сорвать резьбу. Стоимость в районе 500 рублей
Проверьте поверхность сопрягаемых плоскостей на блоке цилиндров и головке блока. Если шлифовка требуется, то при покупке учитывайте толщину слоя металла. Стоимость в районе 700 рублей
Если же вы не хотите заниматься этим сами, то доверьте данную работу специалистам. Стоимость замены в районе 2500 рублей
После ремонта
Проследите первое время за поведением мотора. Двигатель должен работать ровно, устойчиво; иметь оптимальную температуру и выхлопные газы должны быть прозрачными
Способы проверки
Популярный способ. Открутив крышку, наденьте презерватив на горловину расширительного бачка. Запустите двигатель и прогрейте. Если презерватив начал заполняться выхлопными газами, значит нужно заменять прокладку. Более подробная инструкция здесь
Выбор материала при покупке прокладки
Для турбированных и мощных моторов лучше использовать металлическую прокладку, ведь она считается более крепкой. А для обычных моторов и городского использования, подойдёт прокладка из паронита
Подведём итог
Я рассказал самое важное и нужное для людей, которые столкнулись с данной проблемой. Этот ремонт не слишком затратен, но всё же и не так приятен, ведь поломка автомобиля всегда забивает наши головы мыслями
Относитесь проще и всё будет хорошо
Если тебе понравилась данная статья, не забудь оценить её лайком
Также подписывайся на мой канал, чтобы не пропустить новый и интересный пост
Что делать при пробитии прокладки ГБЦ
При выявлении неисправности единственный выход — заменить неисправный элемент и определить причину поломки. Стоимость прокладки различается в зависимости от марки машины и качества изделия.
Ремонтировать прокладку ГБЦ бесполезно, ведь работа мастера обойдется еще дороже.
Могут потребоваться и другие шаги:
- Замените болты, если они деформировались, или если производитель рекомендует установку новых болтов каждый раз при снятии головки. Если болт не удается открутить из-за искривления, попробуйте его сорвать.
- Отшлифуйте плоскость ГБЦ в случае ее искривления. Для этого необходимо обратиться к специалистам, использующим специальные станки. После снятия слоя на головке фломастером указывается толщина снятого металла и покупать прокладку нужно с учетом этой толщины.
После устранения технических неисправностей можно приступать к установке новой прокладки.
При выполнении этой работы следуйте следующим советам:
Почистите ГБЦ от нагара, накипи или старых элементов прокладки.
Проведите ревизию поверхности с помощью мерной линейки. С ее помощью определяется наличие и размер зазоров. Последние не должны превышать 0,5-1,0 мм. Если этот параметр больше, головка требует шлифовки или замены. При отсутствии линейки используйте толстый лист стекла, имеющий 5-миллиметровую толщину
Положите изделие на ГБЦ и обратите внимание на наличие прослоек. Для большей точности поверхность можно смазать маслом.
Перед заменой обработайте прокладку смазывающим составом на основе графита
Такой шаг делает изделие мягче и способствует лучшему прижатию к поверхности. В будущем после такой обработки изделие проще будет снимать. Кроме того, в процессе пользования графит не выдавливается.
После завершения работ вас должна интересовать стабильность работы двигателя
Обратите внимание на признаки неисправности, о которых упоминалось в начале статьи. При этом не форсируйте работу ДВС
Сначала дайте ему небольшую нагрузку, чтобы прокладка ГБЦ нашла свою позицию.
Учтите, что снятие / установка головки БЦ — трудоемкий процесс. Необходимо отбросить много узлов, слить технические жидкости, правильно вкрутить болты и т. д. При отсутствии опыта работу лучше доверить профессионалам.
Кстати, некоторые автовладельцы жалуются на повышение прожорливости мотора после замены прокладки.

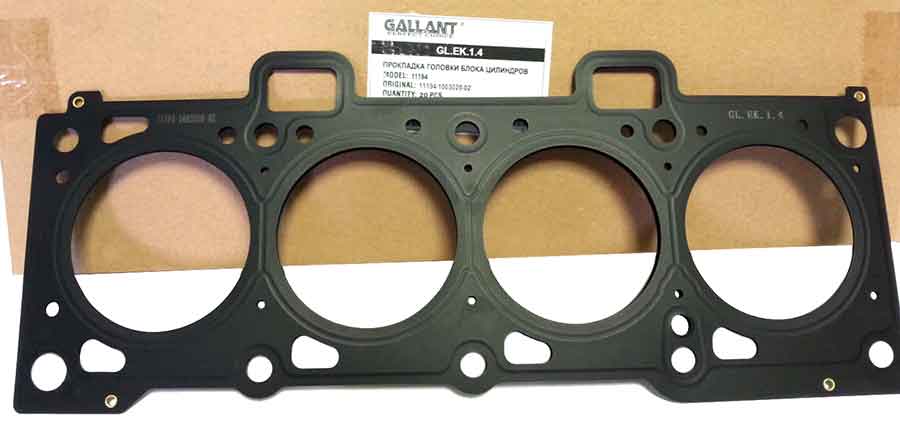

Какая прокладка ГБЦ лучше: правила выбора
При выборе прокладки ГБЦ необходимо ориентироваться на следующие критерии: стойкость к коррозии, высоким температурам, давлению и сроку эксплуатации. Выше мы рассматривали виды таких изделий. Теперь подробнее остановимся на их особенностях.
Металлические
Прокладки ГБЦ, изготовленные из металла, пользуются высокой популярностью у автовладельцев.
Их преимущества:
- повышенная прочность;
- равномерность нагрузки;
- большой срок службы;
- наличие уплотнительных элементов, защищающих от разгерметизации.
Металлические изделия рекомендуется применять на машинах с турбиной или оборудованных форсированными моторами.
Асбестовые
Прокладки на основе асбеста пользуются большим спросом у автовладельцев.
Их преимущества:
- Стойкость к высокой температуре.
- Доступная стоимость.
- Небольшая усадка.
- Наличие металлических элементов в местах, где это необходимо.
Из минусов:
- Ухудшение качества при продолжительном применении.
- Чувствительность к вибрациям и температурным скачкам.
- Опасность асбеста для здоровья (больше актуально для людей, участвующих в производстве).
Безасбестовые
К этой категории относятся изделие, изготавливаемые из современных композитных материалов.
Они имеют ряд преимуществ:
- Почти полное отсутствие усадки.
- Долгий срок службы.
- Эластичность, гарантирующая хорошее прилегание к поверхности.
- Стойкость к высокой температуре.
- Отсутствие боязни перепадов давления.
- Усиление основных участков металлическими компонентами.
Важно учесть, что ресурс прокладки ГБЦ зависит не столько от материала, сколько от правильности установки. Если не попасть в усадочное место, проблемы будут даже с самым дорогим изделием, поэтому к такому вопросу необходимо подходить со всей ответственностью
Главным признаком неправильной установки является ее быстрое повреждение и появление признаков, которые упоминались в начале статьи.
На дизельных двигателях неправильный монтаж может проявиться стуком поршневой системы из-за того, что движущийся элемент задевает край прокладки.
Течь масла из-за плохой поршневой группы
Когда двигатель весь покрыт масляными пятнами, а прочистка вентиляции не дала результатов, вероятнее всего, поломаны или «сели» поршневые кольца. В этой ситуации поможет только ремонт, но сначала необходимо определить, действительно ли виновата поршневая группа.
Признаки неисправной цилиндро-поршневой группы следующие:
- двигатель неустойчиво работает на холостом ходу, не развивает необходимой мощности;
- из трубы глушителя идет сизый дым, он становится более заметным на перегазовках;
- также дым хорошо заметен, если снять крышку маслозаливной горловины;
- масляные подтеки появляются не только в районе клапанной крышки, но и по всему двигателю в местах соединений его частей.
Ремонт в этом случае следует начинать со снятия головки блока. Если в цилиндрах нет выработки и задиров, можно попробовать поменять поршневые кольца. При повреждениях цилиндров необходимо снимать двигатель и производить капремонт.
Течь масла из под клапанной крышки
В автомобиле есть места, где утечка наиболее вероятна: прокладка крышки клапанов, датчики давления масла, масляные фильтры, сливные пробки.
Чтобы справиться с резинкой на клапанной крышке, начните со снятия. Обезжирьте поверхности быстрым очистителем или спиртом. В некоторых авто крышки железные и откручиваются с трудом. Часто они являются причиной неравномерного распределения давления по системе. Возьмите молоток, которым можно вручную подбить стороны гайки, но не увлекайтесь, иначе вместо детали вы получите железный блин.
На клапанной крышке Вы увидите тонкую резиновую прокладку с отверстиями, соответственно ее и нужно поменять.
Перед установкой детали на место, смажьте поверхности соприкосновений маслом, чтобы избежать повреждения резьбы.
Решение проблем с масляным фильтром и датчиком давления
Датчики — частое место утечки моторного масла. Если дело в них, то проблему не решить, кроме как их заменить.
Признаки, что пробило прокладку ГБЦ
Задача прокладки ГБЦ — обеспечение герметичности, и недопущения проникновения газов из цилиндров обратно наверх, в моторный отсек, а также смешивания охлаждающей жидкости, моторного масла и топлива между собой. В ситуации, когда пробита прокладка ГБЦ, нарушается герметичность блока. Об этом автовладельцу подскажут следующие признаки:
Почему пробивает прокладку ГБЦ
В большинстве случаев причиной, по которой возникают проблемы с прокладкой ГБЦ, является банальный перегрев. Из-за него крышку блока может “повести”, и нарушится плоскость, по которой прокладка прилегает к двум соприкасающимся поверхностям. Как следствие, возникает разгерметизация внутренней полости со всеми вытекающими последствиями. Изменяют свою геометрию, в основном, алюминиевые головки. Чугунные таким неисправностям не подвержены, они скорее дадут трещину, чем искривятся, да и то в самых крайних случаях.
Схема протяжки болтов ГБЦ на ВАЗах «классике»
Также из-за перегрева прокладка может накалиться до таких температур, при которых она изменит свою геометрию. Естественно, в этом случае также произойдет разгерметизация. Особенно это актуально для железо-асбестовых прокладок.
Еще одна причина — нарушение момента затяжки болтов. Пагубное влияние оказывает как очень большое, так и малое значение момента. В первом случае прокладка может разрушиться, особенно если она выполнена из некачественных материалов. А во втором — пропускать выхлопные газы наружу, не препятствуя им. При этом газы вместе с атмосферным воздухом будут пагубно влиять на материал прокладки, постепенно выводя ее из строя. В идеале болты необходимо закручивать с помощью динамометра, показывающего значение момента, кроме этого, соблюдать при этом последовательность их закручивания. Справочную информацию об этом можно найти в мануале.
Как правило, последовательность затяжки заключается в том, что сначала закручивают центральные болты, а после этого остальные по диагонали. При этом закручивание происходит поэтапно. В частности, в автомобилях ВАЗ “классических” моделей шаг момента составляет 3 кгс. То есть, все болты в указанной последовательности затягиваются на 3 кгс, после этого дотягиваются до 6 кгс, и до 9. 10 кгс.
И самая очевидная причина — низкое качество материала, из которого сделана прокладка. Тут все просто. Старайтесь покупать изделия в проверенных магазинах. При выборе необходимо руководствоваться правилом “золотой середины”. Прокладка, конечно же, стоит недорого, поэтому не стоит переплачивать, как и покупать откровенно дешевый мусор. Главное, чтобы вы были уверены в магазине, где совершаете покупку.
Также не исключено что прокладка головки блока прогорела попросту от износа материала, ведь у всего есть свой строк службы.

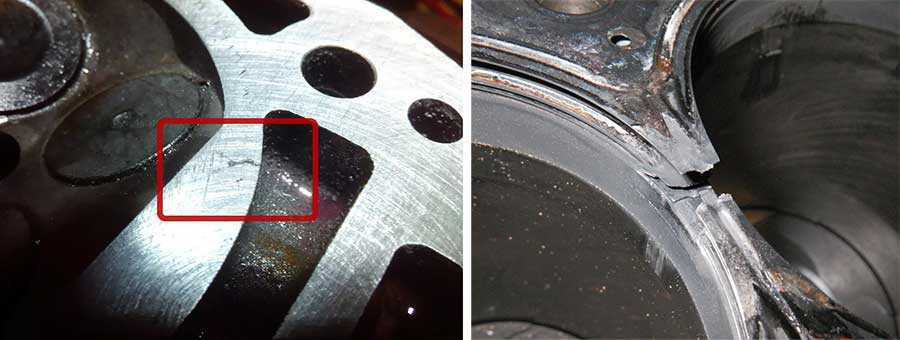

Примеры мест пробоя прокладки ГБЦ
Также иногда причинами в работе прокладки бывают проблемы с нарушением процесса сгорания топлива (детонация, калильное зажигание). Из-за перегрева очень страдает головка блока цилиндров. В ней могут появиться трещины, которые также приведут к разгерметизации описанных систем. Головка, как правило, сделана из алюминия. А в процессе нагрева он расширяется быстрее, чем стальные болты. Поэтому головка начинает значительно давить на прокладку, а та испытывает перегрузки. Это и приводит к отвердеванию материалов прокладки, что в свою очередь вызывает разгерметизацию.
Часто когда прокладка выходит из строя, она прогорает по окантовке или между цилиндрами. В этом случае нередко возникает эрозия поверхности блока цилиндров и самой окантовки вблизи повреждения. Изменение цвета материала прокладки возле окантовки также может свидетельствовать о высокой температуре в камере сгорания. Для устранения неисправности часто достаточно установить правильный угол зажигания.
Для водителя важно понимать различие между понятиями «пробой» и «прогар» прокладки. Пробой в данном случае подразумевает существенное повреждение поверхности прокладки или отдельных ее элементов
В данном же случае (а чаще всего так и происходит) водитель сталкивается с прогаром. То есть, возникают незначительные повреждения, которые порой даже тяжело найти на прокладке. Однако именно они становятся причиной перечисленных выше неприятных ситуаций.
Почему происходит утечка масла?
Автомобильное масло – одно из главных составляющих стабильной и долговременной работы силового агрегата. В системе двигателя включено большое количество различных крышек, поддонов, чтобы смазывающее вещество сохранялось внутри. Именно одним из таких элементов, сохраняющим масло, является клапанная крышка. Она устанавливается на головке блока цилиндра. Отсюда вытекает её прямое предназначение – герметизация ГРМ. Именно за счет крышки каждый водитель может быть уверен, что никакая пыль и влага не попадёт внутрь мотора.
Течь масла может происходить по многим причинам. Иногда смазывающее вещество просачивается в месте соединения головки блока и крышки, встречаются случаи, когда масло течет в месте крепления болтов
В любом случае, если вы обнаружили следы вещества, то обратите внимание на следующие детали и элементы, которые зачастую и становятся причиной:
- Прокладка;
- Клапанная и масленая крышка;
- Болты и другие крепёжные элементы.
Прокладка – с этим элементом зачастую и связаны все причины течи масла. Прокладка изготавливается из резины. Этот уплотнитель постоянно нагревается в ходе работы мотора и остывает, когда двигатель глушат. Вполне естественно, что температурные воздействия на прокладку не придают ей прочности, а наоборот, образовывают в её структуре трещины. Со временем уплотнитель теряет свою эластичность, перестаёт плотно прилегать к поверхности крышки, что и становится причиной течи масла.
Но не всегда сбой даёт только прокладка. Сегодня под капотом многих современных автомобилей можно встретить клапанную крышку из пластика. Её довольно легко повредить, также во время зимних морозов она может лопнуть. Болты и любые другие крепёжные элементы весьма часто становятся проблемным местом. Достаточно просто не затянуть болт – будет сочиться масло. Обязательно стоит проверять все шпильки и болты, так как их можно сломать, если переусердствовать при затяжке.
Статья в тему: Как заменить салонный фильтр на Hyundai Getz
Проверка на микротрещины
При проверке прокладки ГБЦ важно обратить внимание на наличие трещин. Здесь используется несколько методов
Магнитно-порошковая проверка
Алгоритм действий имеет следующий вид:
Поставьте магниты со всех сторон головки.
Насыпьте сверху ГБЦ стружку металла.
Обратите внимание на «рисунок». Стружка потянется к магнитам, а в местах углублений и повреждений она остается.
С помощью жидкости
Для проверки сделайте следующее:
- Подготовьте подкрашенную жидкость с помощью керосина, ацетона или иного растворителя.
- Нанесите состав.
- Выждите пять-десять минут.
- Удалите лишнюю жидкость.
При наличии дефектов их легко заметить даже без детального осмотра.
Проверка под давлением
Здесь применяется два пути — с окунанием в воду или без этого.
При погружении в воду сделайте следующее:
- Закройте все каналы контура.
- Вставьте его в тару и налейте теплую воду.
- Подайте сжатый воздух в месте, где появляются пузырьки.
Без окунания:
- Закройте отверстия.
- Налейте в канал еще больше жидкости.
- С помощью насоса нагоните воздух для создания давления в 0,7 Мпа.
- Дайте головке отстояться два-три часа. В случае «ухода» воды можно говорить о необходимости ремонта.
Для ремонта применяется газовая установка с присадками с обязательным прогревом проблемных мест до температуры 200 градусов Цельсия и более. После завершения сварочных работ шов зачищается и опрессовывается.
Прокладка
Это самая распространенная причина течи масла. Обычно она резиновая, реже встречается пробковая. Резиновый вариант, со временем рассыхается от высоких температур, и просто трескается. А если появилась трещинка, то значит — появится и течь. Банально просто нужно заменить прокладку.
Также хочется отметить то, что сейчас на рынке очень много подделок, именно резиновых, даже если вы купили новую, не факт что она будет качественная. ПОЭТОМУ я всем советую, брать пробковые варианты. Это специальный материал – ПРОБКА, она более устойчива к температурам и служит дольше. Если есть возможность купить именно такую – БЕРИТЕ, это мой вам совет.
Если найти такой вариант не возможно – есть маленькая хитрость. В гаражах, еще на старых ВАЗ, мужики устанавливали две прокладки под клапанную крышку, таким образом «подушка» получалась больше и она препятствовала течи масла. Советовать буду только на наши ВАЗ, ибо на иномарках ни разу не пробовал.
Что делает крышка и почему она течёт?
По большому счёту, крышка клапанов в любом двигателе просто не должна давать маслу разбрызгиваться во время работы двигателя, поскольку в большинстве случаев нагрузки от внутреннего давления она не получает. Точнее, не должна получать.
Картерные газы
Течь из под прокладки клапанной крышки — болячка Шевроле Лачетти.
В Шевроле Лачетти за циркуляцию картерных газов отвечает, в том числе и клапан вентиляции картера. Если он забит, давление под крышкой будет возрастать, газы начнут выдавливать масло, а первым слабым звеном на их пути станет именно прокладка. В таком случае прокладка, какая качественная она бы ни была, не протянет и пяти тысяч пробега. Следовательно, если мы замечаем подтекание масла из-под крышки клапанов Лачетти, стоит выкрутить и проверить состояние клапана вентиляции картера. Это можно сделать за несколько минут любым аэрозольным средством для мытья карбюратора.
Хорошие-плохие крышки. Версия вторая
Как известно, на Шеви Лачетти установлена клапанная крышка из пластика. Естественно, инженеры пошли на такой шаг с целью удешевления и облегчения двигателя. Это отразилось на жёсткости крышки. К тому же, пластик, даже самый хороший, не так активно противостоит термической деформации, как алюминиевый сплав. Стоит один раз хорошенько перегреть мотор, как крышку клапанов поведёт, тогда о герметичности говорить не приходится, масло будет проникать под прокладкой.
