Ремонт блока абс бмв е39
Всем привет. Давно зарегистрирован у вас на форуме, но до этого только читал. Сейчас решил написать и, возможно, кому-то помогу, т.к. не нашел на форуме темы с картинками и описанием ремонта блока. Вкратце — меня звоут Костя, я из Питера. Езжу на BMW E39 520i 99 года рождения. На той неделе на приборке загорелись одновременно значки ABS и ASC, затем потухли, затем опять загорелись. И так до тех пор, пока лампочки не перестали гаснуть совсем. Ездить на машине, у которой что-то неисправно, я не могу, так что готов был морально купить новый, но, имея навыки паяния, решил замучить родной блок. Итак, для операции нам понадобятся: 1) Паяльник (у меня был 6-ваттный. Слабый, но его хватило) 2) Припой. Обычный оловянно-свинцовый припой 3) Флюс. Готовим флюс так: на 30-миллилитровый фуфырик берем 15 мл. медицинского 96% спирта, 15 грамм канифоли и капельку ортофосфорной кислоты (капельку — это значит капельку). Все это дело смешиваем до полного растворения канифоли 4) Часовые очки (очки, которые имею сменные линзы с разным увеличением) 5) Нож Victorinox (не реклама) 6) Многожильный кусочек провода длиной сантиметров 10 7) Нетрясущиеся руки
Отличия системы ABS в автомобилях БМВ до и после 1999 года
BMW E39 в 1999 году подверглась рестайлингу. Модернизация коснулась не только кузова и силовых агрегатов, но и системы антиблокировки колёс при торможении. В моделях до рестайлинга гидроблок и электронный прибор управления разнесены по кузову автомобиля: гидравлическая часть находится под капотом, а электронный блок в салоне авто (за бардачком).

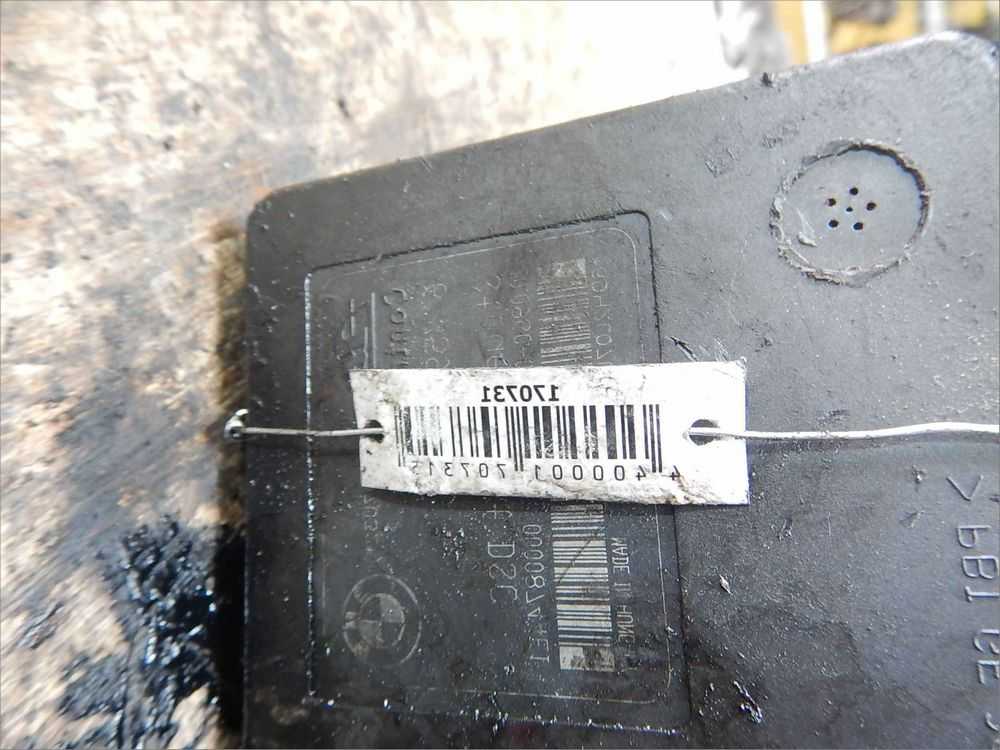

С 1999 года производитель совместил два блока в один и разместил его под капотом возле впускного коллектора.
С 1999 года производитель совместил два блока в один и разместил его под капотом возле впускного коллектора. Такое решение оказалось не совсем удачным, потому что электронный прибор оказался чувствительным к перепадам температуры и сильным вибрациям. Именно это конструкторское решение стало основной причиной отказа системы ABS.
Датчики на колёсах также изменили. До 1999 года датчик крепился на ступицу колеса с помощью двух болтов, а разъём окрашивали в серый цвет. После рестайлинга датчик имеет одно ухо для крепления, а фишка окрашена в синий цвет.
Когда нужен ремонта блока АБС BMW Е39
Это происходит из-за постоянной вибрации, а также резких перепадов температуры. С блока нужно снять крышку при помощи большого ножа или ножовкой. Аккуратными действиями следует снять слой защиты, который находится с края платы.
Снимать весь слой не требуется. Нужен доступ к проводникам. Они из алюминия, проходят от платы до разъёма. При помощи обычной иглы следует проверить контакт. Иглой следует слегка уколоть в проводник.
Система ASC
Лучшим проводником будет медный проводок. Такого же сечения и сплава провод от зарядного устройства мобильного телефона. К самому разъему подсоединено 16 проводков. Их все требуется проверить.
В случае, если нет проводимости — провод меняется таким же образом. Перед тем как установит крышку на свое место следует воспользоваться герметиком.
Прежде чем проверять датчик, убедитесь в целостности проводов. Если есть повреждения, то можно заменить провода
В этом случае важно, чтобы длина проводов осталась прежней, а электрическое сопротивление датчика не изменилось. Если вы не совсем понимаете, о чём речь, то лучше обратиться к специалисту по радиоэлектронике
Рабочий датчик должен иметь сопротивление в пределах 0,9—1,3 кОм. Ремонт электронного блока ABS своими руками Для БМВ Е39 до рестайлинга проблем с электронной частью АБС практически не возникает, а вот антиблокировочная система на моделях с года выпуска более капризная из-за неудачного размещения блока управления под капотом возле двигателя. Гидроэлектронный блок с автомобиля после года можно попробовать реанимировать своими силами. Для этого пригодятся навыки работы с паяльником.
Больное место электронного блока управления — это проводники, соединяющие разъём и плату прибора. Часто теряется контакт именно в них из-за частых перепадов температуры и вибрации. Как устранить этот дефект, рассмотрим ниже.
Больное место электронного блока управления — это проводники, соединяющие разъём и плату прибора Порядок ремонта блока АБС в БМВ Е39 после рестайлинга Со снятого блока срезаем крышку.
Это можно сделать с помощью острого ножа или полотна от ножовки. Аккуратно удаляем защитный слой с края платы. Им залита вся поверхность.
Снимать полностью слой нет необходимости. Надо получить доступ к проводникам из алюминия от платы к разъёму. Взяв в руки иголку, аккуратно проверяем контакт. Для этого достаточно ткнуть иглой в проводник.
Самостоятельная проверка, замена и ремонт датчиков ABS
Диагностику АБС следует начать с проверки датчиков числа оборотов. Чтобы добраться до них, следует снять колесо, суппорт и тормозной диск. Датчик крепится к ступице двумя или одним болтом, открутить их можно с помощью шестигранника. Перед началом демонтажа обработайте всё средством WD-40.
Диагностику АБС следует начать с проверки датчиков числа оборотов
Сняв датчик АБС, отсоедините разъём (он находится в верхней части крыла). Прежде чем проверять датчик, убедитесь в целостности проводов. Если есть повреждения, то можно заменить провода
В этом случае важно, чтобы длина проводов осталась прежней, а электрическое сопротивление датчика не изменилось. Если вы не совсем понимаете, о чём речь, то лучше обратиться к специалисту по радиоэлектронике
Рабочий датчик должен иметь сопротивление в пределах 0,9–1,3 кОм.
Самостоятельная проверка, замена и ремонт датчиков ABS
Диагностику АБС следует начать с проверки датчиков числа оборотов. Чтобы добраться до них, следует снять колесо, суппорт и тормозной диск. Датчик крепится к ступице двумя или одним болтом, открутить их можно с помощью шестигранника. Перед началом демонтажа обработайте всё средством WD-40.
Диагностику АБС следует начать с проверки датчиков числа оборотов
Сняв датчик АБС, отсоедините разъём (он находится в верхней части крыла). Прежде чем проверять датчик, убедитесь в целостности проводов. Если есть повреждения, то можно заменить провода
В этом случае важно, чтобы длина проводов осталась прежней, а электрическое сопротивление датчика не изменилось. Если вы не совсем понимаете, о чём речь, то лучше обратиться к специалисту по радиоэлектронике
Рабочий датчик должен иметь сопротивление в пределах 0,9–1,3 кОм.
Ремонт электронного блока ABS своими руками
Для БМВ Е39 до рестайлинга проблем с электронной частью АБС практически не возникает, а вот антиблокировочная система на моделях с 1999 года выпуска более капризная из-за неудачного размещения блока управления под капотом возле двигателя. Гидроэлектронный блок с автомобиля после 1999 года можно попробовать реанимировать своими силами. Для этого пригодятся навыки работы с паяльником.
Больное место электронного блока управления – это проводники, соединяющие разъём и плату прибора. Часто теряется контакт именно в них из-за частых перепадов температуры и вибрации. Как устранить этот дефект, рассмотрим ниже.
Больное место электронного блока управления – это проводники, соединяющие разъём и плату прибора
Наиболее распространенные причины неисправности ABS BMW
Выход из строя датчика ABS BMW и, как следствие, возникновение необходимости в ремонте блока АБС БМВ может произойти по следующим причинам:
- Сбой в работе датчиков, расположенных непосредственно возле колеса, вследствие максимальных условий работы, высокой эксплуатационной нагрузки на колеса или значительного люфта ступицы колеса.
- При возникновении значительных высоких температур.
- При падении напряжения между клеммами в узле ABS BMW ниже 10 Вольт.
- При повреждении проводки и нарушении контакта между основными узлами системы ABS.
Причина неисправности всей системы ABS обычно кроется в одном из ее элементов, а вот в каком именно, на этот вопрос сможет ответить только квалифицированный специалист.
Мы выделяем следующие наиболее распространенные неисправности системы ABS BMW:
- Неисправность одного или нескольких колесных датчиков.
- Отсутствие связи между датчиком и блоком управления ABS.
- Поломка или неправильная работа насоса подкачки.
- Замыкание KAN шины.
