Признаки неисправности датчика детонации: на что обратить внимание и как устранить проблему

Как проверить датчик детонации ВАЗ 2114—2115

  • Подготовьте торцовый на «13» или «22» (в зависимости от типа датчика).
  • Мультиметр или вольтметр.
  • Отвертку.
  1. Снимите датчик с блока двигателя.
  2. Включите вольтметр или мультиметр в режим работы с пределом 200 Мв.
  3. Подключите электроды мультиметра к выводам датчика детонации, затем при помощи отвертки постучите по корпусу детали.
  4. Во время постукивания наблюдайте за изменениями на табло прибора, в зависимости от силы ударов и частоты, показания вольтметра должны меняться. Если показания у вашего датчика детонации не меняются — он неисправен, и его необходимо заменить.

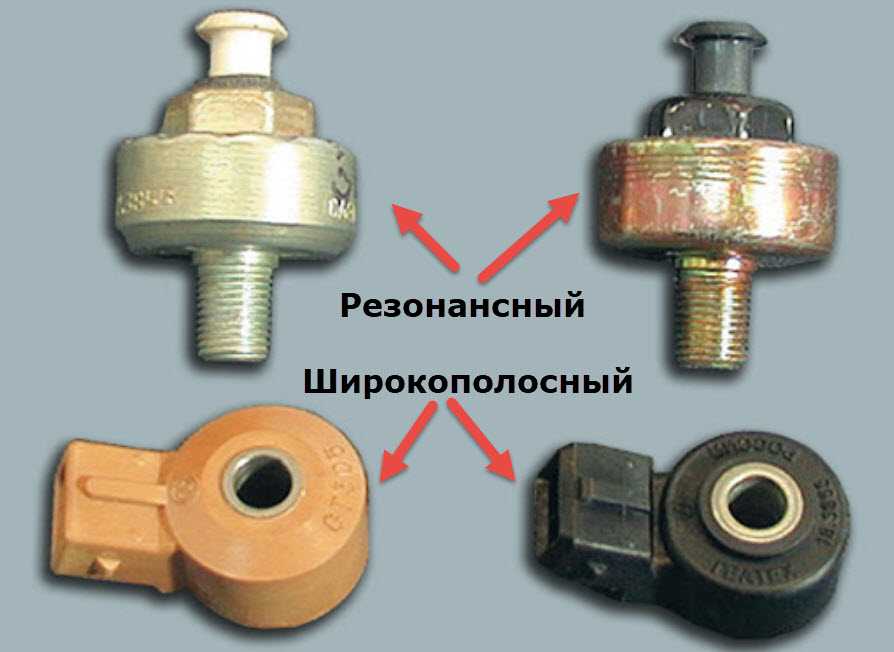

ВАЗовские датчики детонации бывают двух типов:

  1. Резонансные (выполненные в форме бочонка).
  2. Широкополосные (выполненные в форме таблетки).

Эти датчики совершенно разные, поэтому перед тем как купить датчик детонации на ВАЗ 2114 или 2115 проверьте какой из них у вас установлен.

Описание и значение ошибки P0325

Этот диагностический код тревоги (DTC) родовой код powertrain, поэтому он значит что он применяется к OBD-II оборудовал корабли. Хотя общие, конкретные шаги ремонта могут варьироваться в зависимости от марки / модели. Датчик детонации сообщает, что двигатель computerwhen один или несколько цилиндров вашего двигателя стучат, то есть взрывают смесь воздуха/топлива таким образом, что обеспечивает меньшую мощность и может bedamaging к двигателю, если продлить. Компьютер использует эту информацию для настройки двигателя, чтобы он не стучал. Если ваш knocksensor не работал должным образом,так что он всегда указывал на стук, ответ компьютера двигателя, возможно, состоял в том, чтобы изменить время зажигания двигателя onyour. Стучите датчиками вообще boltinto или проденьте нитку в блок двигателя. Этот код P0325 может проявляться с перерывами или горит постоянно. Другие коды DTC датчика стука родственные включают P0330.

Проверка ДД самостоятельно

Датчик детонации расположен в промежутке между 2 и 3 цилиндрами со стороны радиатора прямо на блоке движки. Проверка датчика детонации дело простое, особенно, если вы хоть раз заглядывали под капот четырнадцатой.

Замена датчика детонации ваз 2114

  • Ключ-торец на 13 для одноконтактного ДД (резонансного) и на 22 для двухконтактного ДД (широкополосного)
  • Простая отвертка
  • Мультиметр

Как проверить датчик детонации

Первое, что надо сделать, это снять ДД. Одноконтактный снять проще: зажигание не трагаем, отключите его и выкрутите датчик из движки. Двуконтактный сложнее: зажигание так же не трогаем, но еще и минус с аккумулятора снять нужно. Затем, убрать провода колодки, выкрутить крепление ДД и вынуть его.

Второе, перевели мультиметр на вольтметр и выставили предел 200 Мв. Подключили к ДД и аккуратненько дубасим по нему какой-нибудь железкой (той же отверткой). При ударе напряжение должно скакануть, если скачка нет, датчик умер, идем в магазин на шопинг.

Когда подключается двуконтактный ДД, то его выводы цепляются к мультиметру, когда одноконтактный – цепляется один контакт и его корпус.

Третье, смотрим проводку, как уже было сказано, чаще всего дело в иней, в обрыве контактов.

Простой план, как проверить датчик детонации у себя в гараже с наличием правильно выращенных рук.

Мнения сходятся, что не рабочий ДД не стоит менять на аналог с завода. Покупать будете кота в мешке с шансами 1 к 10, что возьмете рабочий. Для четырнадцатой прекрасно подойдет ДД от 406 движки на Волгу или универсальный импортныйBosch.

Как исправить ошибку P0325

Перед тем как приступать к устранения ошибки P0325, нужно убедиться, что она действительно имеется в двигателе автомобиля. Для этого предварительно проводится повторная ее диагностика. То есть, необходимо при помощи диагностического сканера сбросить ошибку, а далее создать условия для формирования данной ошибки. Если она загорается вновь, то приступают к поиску проблемы, которая ее вызывает.

Первым делом рекомендуется проверить датчик детонации. Это можно сделать двумя способами:

  • Мультиметром. Необходимо измерить напряжение датчика при давлении на него. Также следует убедиться, что нет обрыва в цепи от датчика до ЭБУ, для этого цепь “прозванивается”.
  • Механически. Данный способ заключается в том, что при работе двигателя автомобиля на холостых оборотах нужно удалить по двигателю около датчика, чтобы возникли вибрации. В случае, если датчик детонации работает исправно, ЭБУ изменит угол зажигания, что приведет к падению оборотов двигателя.

Обратите внимание: Механический метод проверки датчика детонации актуален не для всех моделей датчиков и ЭБУ. Обязательно стоит проверить, нет ли окислов на контактах датчика или разъемах “фишки” проводки, через которую идет соединение

Обязательно стоит проверить, нет ли окислов на контактах датчика или разъемах “фишки” проводки, через которую идет соединение.

Если нет возможности проверить работу датчика детонации, либо в ходе проверки удалось установить, что он неисправен, решением проблемы станет его замена. Датчик не пригоден к ремонту.

Стоит отметить, что ошибку P0325 можно отнести к категории ошибок средней опасности

Эксплуатировать автомобиль с такой ошибкой можно, но важно понимать, что если в двигателе возникнет детонация, то электронный блок управления не сможет на это отреагировать, когда не имеет данных с датчика, а это может привести к серьезным последствиям для мотора. Поэтому рекомендуется исправить данную ошибку в кратчайшие сроки, если она возникла

Порядок замены детонационного датчика на автомобиле своими руками

Берем торцовый ключ либо на 13, либо на 22 – это зависит от типа вашего датчика. Берем отвертку и мультиметр или же вольтметр. Начинаем работу:

1. Снимаем старый с двигательного блока. Для того чтобы его снять, совсем не нужны специальные знания и навык, все предельно просто! Главное, убрать фиксаторы проводки, только не полностью, а просто сдвинув в сторону.

2. Подключаем электроды вольтметра или же мультиметра (с пределом работы порядка 200 Мв).

3. Начинаем постукивать отверткой по панели датчика и следим за показаниями прибора. По идее, если он исправен – все показания должны «прыгать» при постукивании. Если же они стоят на одной отметке и не отклоняются ни в одну из сторон – ваш датчик давления «приказал долго жить».

4. Чтобы установить новый датчик надо просто подобрать аналогичный и прикрутить его на место старого. Есть стандартно два типа – резонансные и широкополосные. Они отличаются и по своей структуре, и по форме. Первые сделаны в форме бочонка, а вторые — в форме таблетки. Менять надо только на аналогичный.

Чаще всего с такой проблемой автолюбители отправляются на СТО, но вот в чем вся фишка – работа по его замене стоит намного дороже, чем сам датчик. Да и времени на всю эту процедуру уходит порядка 15-20 минут, так зачем платить немаленькие деньги, когда можно все сделать самостоятельно. Проблема обычно в неудобстве его расположения, к нему сложно подобраться. Но ведь «не боги горшки обжигают»!

Для того чтобы легче было сориентироваться, представьте себе где находится воздушный фильтр с левой стороны от двигателя. Затем представьте второй и третий цилиндр этого двигателя. Вот там-то и есть место его расположения.

Многие автолюбители советуют для облегчения доступа к датчику снять защиту картера. Там находятся фиксаторы проводки, которые надо аккуратно сдвинуть в сторону. Датчик детонации освобождается, таким образом, от колодки жгута всей проводки. Берем ключ и «легким движением руки» снимаем его полностью и бесповоротно!

Несемся в ближайший автомагазин и покупаем идентичный, только абсолютно новый датчик. Затем ставим его на то место, где был старый и родной, но выбывший из строя!

Согласитесь, замена датчика автомобильной детонации двигателя не отличается особой сложностью. Поэтому и платить лишних денег не стоит, вы все сможете сделать самостоятельно, прочитав эту статью. Следите за своим автомобилем и он отплатит Вам добром.

Удачи Вам на дорогах и не единой поломки!

Поделитесь информацией с друзьями:

Диагностика и решение проблем

Начните диагностику с визуального осмотра всех связанных с системой жгутов проводов и разъемов. Осмотрите электрические цепи, датчики и разъемы, загрязненные моторным маслом, охлаждающей жидкостью или жидкостью для гидроусилителя руля.

Известно, что жидкости на нефтяной основе разъедают защитную изоляцию проводов и приводят к короткому замыканию или разрыву цепей. Это может стать причиной появления ошибки P0325.

Тест датчика

Чтобы проверить датчик детонации старого образца, подключите мультиметр, настроенный на переменное напряжение, между проводом выходного сигнала датчика и заземлением. Постучите по двигателю рядом с датчиком. Вы должны увидеть значение переменного напряжения на цифровом мультиметре. В противном случае датчик неисправен и его необходимо заменить.

Для проверки датчика резонансного типа, точно так же подключаем цифровой мультиметр. Но вместо того, чтобы постучать по блоку двигателя. Необходимо снять реле топливного насоса, чтобы предотвратить запуск двигателя.

Проверните двигатель, включите передачу и держите ногу на тормозе. Как только автомобилю начинает не хватать топлива, он начнет постукивать и глохнуть. После чего вы должны увидеть выходное напряжение переменного тока. В противном случае датчик детонации неисправен и его необходимо заменить.

Проверка электрических цепей

Если датчик детонации работает нормально, но код P0325 все еще горит, вам необходимо проверить цепь датчика. Используя цифровой мультиметр, настроенный на сопротивление, подключите одну сторону измерителя к стороне жгута проводов разъема датчика. А другую к входному контакту датчика детонации на PCM. Так мы проверим целостность цепи между датчиком и PCM.

Теперь необходимо проверить заземление. Датчики детонации старого образца заземляются через сам датчик, а датчики нового типа обычно имеют отдельную цепь заземления. Подключите красный провод мультиметра к положительной клемме аккумулятора, а черный провод к массе. Вы должны увидеть значение около 12 вольт, указывающее на хорошее заземление. В противном случае необходимо искать неисправность цепи.

К вашему вниманию ошибки датчика детонации ВАЗ 2114

  • Код ошибки 0325 – имеется обрыв проводки, которая подает питание на ДД. Чаще всего причина этой ошибки окислившиеся контакты датчика детонации, обрыв проводки случается крайне редко. Необходимо почистить контакты, это даст положительный результат, по крайней мере хуже не будет. Кроме того, эта ошибка может быть вызвана ремнем ГРМ, так что если после чистки контактов ДД проблема осталась — проверьте ремень ГРМ. вероятнее всего он перескочил на пару зубов. Выставьте ремень по меткам и снова проверьте не появляется ли ошибка.
  • Код ошибки 0328 – как правило, говорит о неисправных высоковольтных проводах. Однако нельзя исключать вероятность перескакивания ремня ГРМ.
  • Код ошибки 0326. а также 0327 – означают чрезмерно слабый (низкий) сигнал с датчика детонации. Чтобы устранить ошибки необходимо произвести зачистку контактов подключения ДД ВАЗ 2114. Немаловажен также момент затяжки датчика, в случае слабой затяжки могут появляться вышеприведенные ошибки.

Замена датчика детонации ВАЗ 2114

Процесс замены не составит большого труда, если вы знаете, где находится ДД и как его снять с движки (описано выше). Как соберетесь в магазин за новым датчиком, посмотрите еще раз на тип прежнего – резонансный или широкополосной. Стоимость ДД для четырнадцатой разная: от 100 до 2000 рублей, зависит от производителя и самого магазина. Купили новый, пришли в гараж, сняли умерший ДД, поставили рабочий. Помните два момента:

— подкрутите хорошо гайку, но без фанатизма – момент в пределе 10-24 Нm;

— помимо того, что нужно будет аккуратно поместить обратно колодку с проводами, готовьтесь съездить на диагностику и сбросить ошибки, которые система может выдавать даже после удачной переустановки датчика детонации.

Причины неисправности датчика детонации

ДД бывает резонансным и широкополостным. Резонансный по форме напоминает бочку, а широкополостной — таблетку. Но они различаются не только по дизайну, но и по принципу работы: резонансный ДД (или пьезоэлектрический) сопряжен только с сигналом шума детонации движки и показывает неисправность, соответственно; а широкополостной (или пьезокерамический) будет создавать сигнал напряжения для той части движки, на которую он установлен. Резонансный вид ДД считается более устаревшим.

Как и любая запчасть в авто. Датчик детонации имеет свойство отказывать.

  • движка троит
  • неадекватный расход бенза
  • динамика упала
  • check engine горит, когда только тронулся
  • check engine горит, когда разогнался или при подгазовке

Если что-то из перечисленного случилось с вашей четырнадцатой, то есть вероятность поломки датчика детонации. Лучшим вариантом будет отогнать машину в сервис на диагностику. Она покажет вам то, что вы никогда не сделаете в домашних условиях. Так как поломка ДД — вещь не новая, спецы давно вычислили самые распространенные коды ошибок для четырнадцатой и научились с ними бороться. Хотя, у себя в гараже тоже можно проверить ДД, об этом еще будет сказано.

Для модели ВАЗ 2114 существует 4 популярных кода ошибок ДД:

  1. код 0325 говорит о неисправности проводки в цепи ДД. Простой обрыв проводков может спровоцировать окислившиеся контакты. Попробуйте прочистить, и проверить после. Если не помогло, то спецы грешат на ремень ГРМ, он может съехать на один зуб или два. Поставьте ремень на свое место и снова проверьте работу ДД.
  2. Код 0328 говорит о неисправности проводов-высоковольтников. И если с ними все в порядке, то опять проверяем ремень ГРМ.
  3. Код 0326 и код 0327 говорят о неполадках самого сигнала датчика. Опять смотрим на контакты, не окислились ли они. Кстати, эти ошибки могут вылезти в результате слабо затянутого ДД. Подтяните датчик, только не перестарайтесь. Момент затяжки датчика детонации дело щекотливое – перетянешь болт, и показания будут неточными. Оптимальным моментом считается тот, что в интервале от 10 до 24 Нm.

Практика показывает: чаще всего слетает ремень ГРМ и обрываются контакты колодки

По этому, в первую очередь уделите внимание этим областям, возможно, сэкономите время
