Различия High и Low проводки
На e34 существует 2 типа проводки: так называемые «High Version» и «Low Version».
- На 518i, 520i и 524td ставилась проводка Low
- На 525i-540i соответственно High.
Версию проводки можно определить посмотрев на блок предохранителей под капотом. Если в нижних рядах стоят большие блоки CCM (Check control module) и LKM (Light control module) то это High Version, если же там обычные квадратные реле – то это версия Low.
В High версии установлена система самодиагностики, а на приборной панели имеется бегущая строка внизу. В Low версии нет ни того, ни другого.
В апреле 1989 года была изменена схема проводки и панели приборов, которые стали называться Redesign — панель приборов Redesign Low Version стала оснащаться электронным одометром с ЖК дисплеем вместо электромеханического и изменения претерпела схема приборки в High Version, которая тоже теперь стала называться Redesign. Также есть некоторая уверенность, что изменения в проводке произошли и при переходе на моторы М50 в 1990 году.
Считается что в High Version проложена проводка под все возможные дополнительные опции.
Теперь перейдем к блокам предохранителей и реле для каждой из версий.
Не срабатывает стартер bmw e39
скорее всего они действительно правы по поводу имобилайзера а в связи с этим юзай TIS и смотри как адаптировать ключи и еще «гудящий трансформатор» слышен когда ты ключ поворачиваешь в режим стартер или на включенном зажигании. Гудение появляется когда включаешь зажигание, прекрашается не сразу после выключения зажигания а с некоторым запазданим, примерно секунд 10. А поворот ключа в режим стартера ни на что не влияет, то есть никаких больше шумов не появляеться, и этот гул как былтак и остаётся. Включённым зажигание оставлял где то на минут 20. Всё это время гул не прекрашался. Можете уточнить по поводу TIS и по поводу адаптации ключей, подскажете где и что почитать.
Прикуривать проводами от другой машины пробовали? Возможно просто мертвый АКБ, как было у меня. Этот вариант пробовал не помогло. Возможно из-за севшего аккумулятора всё и случилось. (я езжу не очень много). Но сейчас уверен что дело не в аккумуляторе, я его заряжал.
Гудение появляется когда включаешь зажигание, прекрашается не сразу после выключения зажигания а с некоторым запазданим, примерно секунд 10. А поворот ключа в режим стартера ни на что не влияет, то есть никаких больше шумов не появляеться, и этот гул как былтак и остаётся. Включённым зажигание оставлял где то на минут 20. Всё это время гул не прекрашался. Можете уточнить по поводу TIS и по поводу адаптации ключей, подскажете где и что почитать.
Этот вариант пробовал не помогло. Возможно из-за севшего аккумулятора всё и случилось. (я езжу не очень много). Но сейчас уверен что дело не в аккумуляторе, я его заряжал.
и кстати на багажнике личинка вертикально или горизонтально стоит. если горизонтально то это сервисное положение и чип опознаваться не будет поверните личинку в вертикальное положение
Добавлено через 1 час 29 минут Можете уточнить по поводу TIS и по поводу адаптации ключей, подскажете где и что почитать.
1) открываем авто ключом 2) закрываем все двери 3) поворачиваем ключ в зажигании в положение 1 и тут же выключаем (процедуру необходимо произвести в течении 5 сек) при этом авто встает в режим инициализации ключей 4) нажимаем кнопку 2 и удерживаем ее 5) в течении 10 сек 3 раза нажимаем кнопку 1 (кнопка 2 остается нажатой) 6) отпускаем кнопку 2 7) в случае успешной инициализации авто закроет и откроет ЦЗ и так для каждого последующего ключа(всего можно привязать 4 ключа)не позднее чем через 30 сек после подверждения инициализации каждого ключа
Предохранители и блоки реле бмв е60 со схемами и расшифровками на русском языке
Следующей модификацией BMW 5 series после E39, стала E60. Автомобиль выпускался в 2003, 2004, 2005,2006, 2007, 2008, 2009 и 2010 году в двух вариантах кузова: седан (E60) и универсал (E61). Мы рассмотрим схемы блоков реле и предохранители бмв е60, а так же предоставим полное руководство по эксплуатации.
Запасные предохранители и пластмассовый пинцет должны находятся в комплекте шоферского инструмента. Спецификация предохранителей для Вашего автомобиля находится в багажном отсеке за правой боковой крышкой.
Блок предохранителей и реле под капотом BMW E60
Находится в моторном отделении ближе к лобовому стеклу.
Общая схема элементов блока
Описание
| 1 | Электронный блок управления двигателем |
| 2 | — |
| 3 | Реле блока управления высотой подъема клапана |
| 4 | Реле обогревателя системы вентиляции картера |
| 5 | Реле электродвигателя очистителя лобового стекла |
| 6 | Реле насоса системы подачи воздуха навыпуск |
| 7 | Реле системы управления двигателем |
| F1 | (30А) Управление двигателем |
| F2 | (30А) Управление двигателем |
| F3 | (20А) |
| F4 | (30А) |
| F5 | (30А) Управление двигателем |
| F6 | (10А) Управление двигателем |
| F7 | (40А) Управление двигателем |
| F8 | (30А) |
| F10 | (5А) Обогреватель системы вентиляции картера |
Основной блок предохранителей в салоне бмв е30
Он находится за вещевым ящиком (еще его могут называть бардачком). Для доступа необходимо открыть 2 фиксатора и сдвинуть защитную крышку.
Внешне выглядеть должно так.
Слева вверху должна располагаться брошюра с точным описанием предохранителей.
Подробное описание (нумерация с лева на право, одни из вариантов)
| F1 | (50А) Электронный блок управления ABS |
| F2 | (60А) |
| F3 | (40А) Резистор электродвигателя вентилятора отопителя |
| F4 | — |
| F5 | (50А) Блок управления освещением |
| F6 | (50А) Блок управления освещением |
| F7 | (50А) |
| F8 | (60А) |
| F9 | (60А) |
| F10 | (30А) |
| F11 | (5А) |
| F12 | (30А) |
| F13 | (30А) Блок управления раздаточной коробкой |
| F14 | (30А) Электропривод сиденья |
| F15 | (5А) |
| F16 | (30А) Реле электродвигателя очистителя лобового стекла |
| F17 | (5А) Блок управления электрооборудованием рулевой колонки |
| F18 | (30А) |
| F19 | — |
| F20 | (20А) Дополнительный отопитель |
| F21 | (30А) Электропривод сиденья |
| F22 | (30А) |
| F23 | — |
| F24 | (30А) |
| F25 | (30А) Электронный блок управления ABS |
| F26 | (20А) — |
| F27 | (30А) |
| F28 | (20А) Блок управления электрооборудованием рулевой колонки |
| F29 | (10А) |
| F30 | (20А) Топливный насос |
| F31 | (30А) Электропривод сиденья |
| F32 | (10А) |
| F33 | (30А) Электропривод сиденья |
| F34 | (20А) Мультимедийный блок управления |
| F35 | (5А) Система навигации |
| F36 | (7,5А) |
| F37 | (5А) Телефон |
| F38 | (5А) CD-чейнджер |
| F39 | — |
| F40 | (10А) DVD-чейнджер |
| F41 | (7,5А) Блок управления комбинацией приборов |
| F42 | — |
| F43 | — |
| F44 | — |
| F45 | — |
| F46 | — |
Второй вариант
Блок реле и предохранителей в багажном отделении
Он находится с правой стороны под обшивкой. Для доступа надо снять защитную крышку. Если необходимо, перед этим отцепите страховочный ремень.
Реальное фото блока в багажном отделении бмв е60

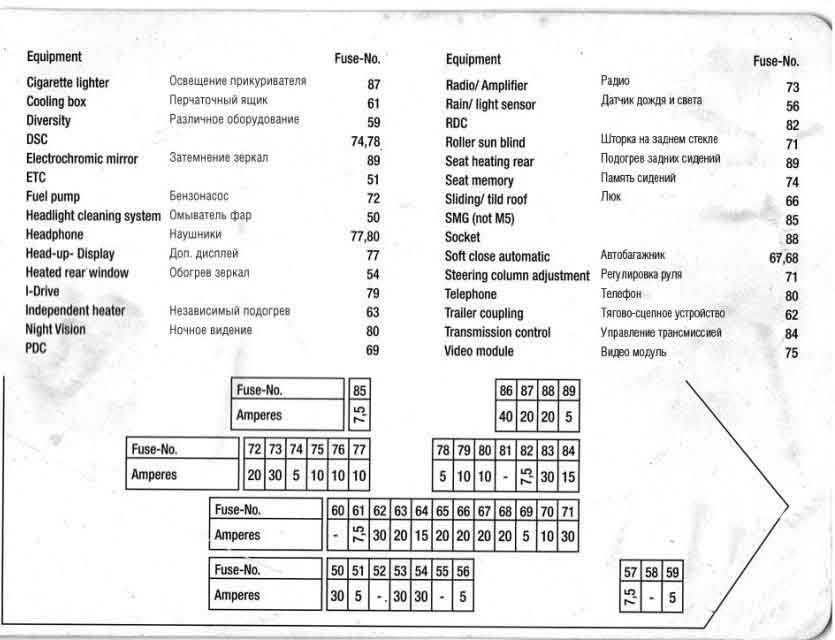

Оригинальное описание выглядит примерно так.
Таблица с расшифровкой
| Реле контроля силы тока аккумуляторной батареи | |
| 50 | 30А насос омывателя фар |
| 51 | 5А |
| 52 | 40А Реле компрессора активной подвески |
| 53 | 30А Электропривод передних сидений |
| 54 | 40А Обогреватель заднего стекла |
| 55 | 40А Блок управления приводом открывания/ закрывания задней двери |
| 56 | 5А Датчик дождя/ солнечного света |
| 57 | 5А Блок управления электродвигателем вентилятора кондиционера/ отопителя |
| 58 | 20А Очиститель заднего стекла |
| 59 | 5А Усилитель сигнала антенны |
| 60 | — |
| 61 | 7,5А Холодильник, предохранитель прикуривателя (до 09-2005) |
| 62 | 30А Блок управления электрооборудованием прицепа |
| 63 | 20А Дополнительный отопитель |
| 64 | 15А Блок управления электродвигателем вентилятора кондиционера/ отопителя |
| 65 | — |
| 66 | 20А Блок управления электроприводом люка |
| 67 | 10А |
| 68 | 5А |
| 69 | 5А Блок управления системой парковки |
| 70 | 10А Датчик дистанции до препятствия (адаптивная система поддержания скорости) |
| 71 | 30А Многофункциональный переключатель в сборе |
| 72 | 20А 8цил. бензин: Реле топливного насоса |
| 73 | 30А 09/07: Усилитель выходного сигнала аудиосистемы |
| 74 | 10А |
| 75 | 10А |
| 76 | 10А |
| 77 | 10А Главный дисплей |
| 78 | 5А |
| 79 | 10А |
| 80 | 10А |
| 81 | 7,5А |
| 82 | 7,5А Блок управления системы контроля давления в шинах |
| 83 | 30А Электропривод передних сидений |
| 84 | 15А |
| 85 | 7,5А |
| 86 | 40А Усилитель рулевого управления |
| 87 | 20А Предохранитель прикуривателя (после 09-2005) |
| 88 | 20А |
| 89 | 5А Внутреннее зеркало заднего вида с автозатемнением |
Проверьте наличие отдельного блока около аккумуляторной батареи на 2 элемента предохранителей с высоким номиналом:
- F92 (100А) — дополнительный электрический отопитель;
- F90 (200А) — блок предохранителей расположенного в приборной панели.
Дополнительная информация
Вот тут можете скачать полную инструкцию по эксплуатации БМВ Е60 в формате PDF, если не нашли ответ на свой вопрос.
Возможно, полезно будет ознакомится с примером замены реле бензонасоса.
vsepredohraniteli.ru
Почему плавятся предохранители в машине
Рассмотрим почему горят предохранители в машине — наиболее частые типовые причины.
Прикуривателя
Предохранитель прикуривателя часто выходит из строя. В большинстве случаев это не связано с курением. В прикуриватель часто устанавливаются разъемы питания дополнительного оборудования (радар-детекторы, навигаторы, прочие автогаджеты), компрессор, зарядные устройства мобильной техники, разветвители и тройники сомнительного качества.
В некоторых случаях одновременное подключение нескольких гаджетов может привести к превышению максимального тока по цепи питания разъема прикуривателя.
Часто возникают такие ситуации при использовании рекламируемого дополнительного электрического обогревателя салона, питающегося от разъема прикуривателя.
Омывателя
Выход из строя данного предохранителя связан с возможным замерзанием воды в бачке и трубках системы омывателя при отрицательных и слабоположительных температурах. Нарушается подвижность привода электронасоса, в результате чего увеличивается ток, перегорает предохранитель. Для предотвращения таких ситуаций необходимо своевременно заменить воду на незамерзающую жидкость и очистить всю систему от воды.
Дворников
Выходит из строя в случае примерзания дворников к стеклу, заклинивания редуктора.Поэтому перед началом движения утром в холодное время года необходимо проверять щетки на предмет примерзания к стеклу.
Обогрева стекол и зеркал
Может перегореть вследствие замыкания электропроводки. Наиболее «слабые» места проводки – в гофрошлангах передних дверей, двери багажника, под накладкой водительского порога.
Печки
За печку обычно отвечает предохранитель номиналом от 30 Ампер. В случае износа электродвигателя печки, особенно подшипников и втулок, ток в цепи электропривода значительно увеличивается. Избежать таких ситуаций помогает своевременное проведение регламентных работ вентилятора печки.
Систем освещения
Часто перегорают, если устанавливается мощность, устанавливаются нештатные лампы, особенно ксеноновые с блоком розжига, ток потребления которых значительно выше. При увеличении номинала следует одновременно «усилять» электропроводку ламп, укладывая провода большего сечения.
Системы охлаждения двигателя
Выходят из строя при увеличении тока потребления электровентилятора радиатора по причинам:
- попадания посторонних предметов в область вращения лопастей вентилятора;
- износа электродвигателей вентилятора;
- выработке смазки двигателей.
Блока управления двигателем
Их перегорание приводит к отказу запуска двигателя. По этой причине водитель должен знать, где расположены предохранители, обслуживающие блок управления двигателем. Практически половина всех неисправностей, связанных с отказом запуска двигателей, определяется их перегоранием.
Электроусилителя руля
Системы электроусилителя руля все чаще применяются в автомобилях. Электропривод электроусилителя потребляет большой ток, при повышенных нагрузках предохранители часто выходят из строя.
Электрических стояночных тормозов
Электрические стояночные тормоза некоторых моделей автомобилей (например, VW PASSAT B6) головная боль многих автовладельцев. Электропривод стояночных тормозов находится в «неуютном» месте возле колес.
Это способствует механическому разрушению корпуса, попаданию внутрь влаги и грязи, как следствие, заклиниванию двигателя, перегоранию предохранителей по цепям питания.
Системы ABS
В результате износа насоса увеличивается ток, перегорает предохранитель системы ABS. Это приводит к неработоспособности антиблокировочной системы тормозов, особенно нужной при плохом состоянии дорожного покрытия.
Центрального замка, стеклоподъемников
Приводы центрального замка, стеклоподъемников часто заклинивают, в результате чего перегорают предохранители. Проблемным также является замыкание проводки в гофрошланге электропроводки дверей.
Блоки реле и предохранители в салоне бмв е39
Основной блок предохранителей
Он находится за вещевым ящиком (либо его называют бардачком). Подробнее как попасть к нему смотрите в видео.
Общее описание из видео
Обозначение
| № | Расшифровка |
| 1 | 30А Стеклоочиститель |
| 2 | 30А Системы омывания стекол и фар |
| 3 | 15А Звуковой сигнал |
| 4 | 20А внутреннее освещение, освещение багажного отсека, система омывания стекол |
| 5 | 20А Электродвигатель сдвигаемой / поднимаемой панели крыши |
| 6 | 30А Электрический стеклоподъемник, система центрального запирания |
| 7 | 20А Дополнительный вентилятор |
| 8 | 25А Система ASC (автоматическая система контроля устойчивости) |
| 9 | 15А Обогреваемые форсунки омывания стекол, система кондиционирования |
| 10 | 30А Электропривод регулировки положения сиденья пассажира рядом с водителем |
| 11 | 8А Система servotronic |
| 12 | 5А |
| 13 | 30А Электропривод регулировки положения рулевой колонки, сиденья водителя |
| 14 | 5А Управление двигателем, противоугонная система |
| 15 | 8А Диагностический разъем, управление двигателем, противоугонная система |
| 16 | 5А Модуль системы освещения |
| 17 | 10А Система ABS автомобиля с дизельным двигателем, система ASC, топливный насос |
| 18 | 5А Щиток приборов |
| 19 | 5А Система EDC электронная система контроля жесткости подвески), система PDC (система контроля дистанции при парковке) |
| 20 | 8А Обогреваемое заднее стекло, системы отопления, кондиционирования, дополнительный вентилятор |
| 21 | 5А Электропривод регулировки положения сиденья водителя, зеркало с затемнением, система открывания гаражной двери |
| 22 | 30А Дополнительный вентилятор |
| 23 | 10А Система отопления, стояночная система отопления |
| 24 | 5А Освещение указателя позиции рычага выбора режима работы, щитка приборов |
| 25 | 8А Многофункциональный дисплей (MID) |
| 26 | 5А Стеклоочиститель |
| 27 | 30А Электрический стеклоподъемник, система центрального запирания |
| 28 | 30А Вентилятор системы отопления система кондиционирования |
| 28 | 30А Электропривод регулировки положения наружного зеркала, электрический стеклоподъемник, система центрального закрытия |
| 30 | 25А Система ABS автомобиля с дизельным двигателем, система ABS автомобиля с бензиновым двигателем |
| 31 | 10А Система ABS автомобиля с бензиновым двигателем, система ASC, топливный насос |
| 32 | 15А Система обогрева сиденья |
| 33 | — |
| 34 | 10А Система обогрева рулевого колеса |
| 35 | — |
| 36 | — |
| 37 | 5А |
| 38 | 5А Освещение указателя позиции рычага выбора режима работы, диагностический разъем, звуковой сигнал |
| 39 | 8А Система надувной подушки безопасности, освещение откидываемого зеркала |
| 40 | 5А Щиток приборов |
| 41 | 5А Система надувной подушки безопасности, сигнал торможения, система поддержания постоянной скорости, модуль системы освещения |
| 42 | 5А |
| 43 | 5А Бортовой монитор, радио, телефон, насос омывателя заднего стекла, стекло очиститель заднего стекла |
| 44 | 5А Многофункциональное рулевое колесо, дисплей , радио, телефон |
| 45 | 8А Электропривод сматывающейся шторки заднего оконного стекла |
Блок реле за основным блоком
Находится в специальном белом пластиковом коробе.
Общий вид разобранного вещевого ящика
Таблица с расшифровка
| 1 | Реле 2 электродвигателя вентилятора конденсатора кондиционера (^03/98) |
| 2 | Реле насоса омывателя фар |
| 3 | |
| 4 | Реле стартера |
| 5 | Реле электропривода сиденья/ реле регулятора рулевой колонки |
| 6 | Реле электродвигателя вентилятора отопителя |
| F75 | (50A) Электродвигатель вентилятора конденсатора кондиционера, электродвигатель вентилятора системы охлаждения |
| F76 | (40А) Блок управления электродвигателем вентилятора кондиционера/отопителя |
Блок с плавкими предохранителями
Находится под пассажирским сиденьем, около порога. Для доступа надо поднять обшивку салона.
Описание
| F107 | (50A) Реле насоса впрыска вторичного воздуха (AIR) |
| F108 | (50A) Модуль управления ABS |
| F109 | (80A) Реле управления двигателем (EC), отсек с блоком предохранителей (F4 & F5) |
| F110 | (80A) Блок предохранителей-фасция 1 (F1-F12 и F22-F25) |
| F111 | (50A) Замок зажигания |
| F112 | (80A) Модуль управления лампами |
| F113 | (80A) реле регулировки положения руля / рулевой колонки, блок предохранителей-фасция 1 (F27-F30), блок предохранителей-фасция 2 (F76), модуль управления лампами, блок предохранителей-фасция 1 (F13) — с поясничной опорой |
| F114 | (50A) Замок зажигания, разъем для линии передачи данных (DLC) |
Блоки реле и предохранители в салоне бмв е39
Блок предохранителей в бардачке
Он находится в вещевым ящиком (либо его называют бардачком). Что бы получить к нему доступ, надо открыть бардачок и повернуть крепления.
И сам блок опустится в низ. Выглядеть он будет примерно так.
- Пинцет для предохранителей
- Ваша актуальная схема по предохранителям (обычно на немецком языке)
- Запасные предохранители (могут и не быть ;- ).
Обозначение
| № | Расшифровка |
| 1 | 30А Стеклоочиститель |
| 2 | 30А Системы омывания стекол и фар |
| 3 | 15А Звуковой сигнал |
| 4 | 20А внутреннее освещение, освещение багажного отсека, система омывания стекол |
| 5 | 20А Электродвигатель сдвигаемой / поднимаемой панели крыши |
| 6 | 30А Электрический стеклоподъемник, система центрального запирания |
| 7 | 20А Дополнительный вентилятор, прикуриватель. |
| 8 | 25А Система ASC (автоматическая система контроля устойчивости) |
| 9 | 15А Обогреваемые форсунки омывания стекол, система кондиционирования |
| 10 | 30А Электропривод регулировки положения сиденья пассажира рядом с водителем |
| 11 | 8А Система servotronic |
| 12 | 5А |
| 13 | 30А Электропривод регулировки положения рулевой колонки, сиденья водителя |
| 14 | 5А Управление двигателем, противоугонная система |
| 15 | 8А Диагностический разъем, управление двигателем, противоугонная система |
| 16 | 5А Модуль системы освещения |
| 17 | 10А Система ABS автомобиля с дизельным двигателем, система ASC, топливный насос |
| 18 | 5А Щиток приборов |
| 19 | 5А Система EDC электронная система контроля жесткости подвески), система PDC (система контроля дистанции при парковке) |
| 20 | 8А Обогреваемое заднее стекло, системы отопления, кондиционирования, дополнительный вентилятор |
| 21 | 5А Электропривод регулировки положения сиденья водителя, зеркало с затемнением, система открывания гаражной двери |
| 22 | 30А Дополнительный вентилятор |
| 23 | 10А Система отопления, стояночная система отопления |
| 24 | 5А Освещение указателя позиции рычага выбора режима работы, щитка приборов |
| 25 | 8А Многофункциональный дисплей (MID) |
| 26 | 5А Стеклоочиститель |
| 27 | 30А Электрический стекло подъемник, система центрального закрытия |
| 28 | 30А Вентилятор системы отопления система кондиционирования |
| 28 | 30А Электропривод регулировки положения наружного зеркала, электрический стекло подъемник, система центрального закрытия |
| 30 | 25А Система ABS автомобиля с дизельным двигателем, система ABS автомобиля с бензиновым двигателем |
| 31 | 10А Система ABS автомобиля с бензиновым двигателем, система ASC, топливный насос |
| 32 | 15А Система обогрева сиденья |
| 33 | — |
| 34 | 10А Система обогрева рулевого колеса |
| 35 | — |
| 36 | — |
| 37 | 5А |
| 38 | 5А Освещение указателя позиции рычага выбора режима работы, диагностический разъем, звуковой сигнал |
| 39 | 8А Система надувной подушки безопасности, освещение откидываемого зеркала |
| 40 | 5А Щиток приборов |
| 41 | 5А Система надувной подушки безопасности, сигнал торможения, система поддержания постоянной скорости, модуль системы освещения |
| 42 | 5А |
| 43 | 5А Бортовой монитор, радио, телефон, насос омывателя заднего стекла, стекло очиститель заднего стекла |
| 44 | 5А Многофункциональное рулевое колесо, дисплей , радио, телефон |
| 45 | 8А Электропривод сматывающейся шторки заднего оконного стекла |
Обозначение на русском
Блок реле за основным блоком
Находится в специальном белом пластиковом коробе. Для доступа надо снимать сам бардачок.
Общий вид разобранного вещевого ящика
Схема
Таблица с расшифровка
| 1 | Реле 2 электродвигателя вентилятора конденсатора кондиционера (^03/98) |
| 2 | Реле насоса омывателя фар |
| 3 | |
| 4 | Реле стартера |
| 5 | Реле электропривода сиденья/ реле регулятора рулевой колонки |
| 6 | Реле электродвигателя вентилятора отопителя |
| F75 | (50A) Электродвигатель вентилятора конденсатора кондиционера, электродвигатель вентилятора системы охлаждения |
| F76 | (40А) Блок управления электродвигателем вентилятора кондиционера/отопителя |
Блок с плавкими предохранителями
Находится под пассажирским сиденьем, около порога. Для доступа надо поднять обшивку салона.
Фото — схема
Описание
| F107 | 50A Реле насоса впрыска вторичного воздуха (AIR) |
| F108 | 50A Модуль управления ABS |
| F109 | 80A Реле управления двигателем (EC), отсек с блоком предохранителей (F4 & F5) |
| F110 | 80A Блок предохранителей — фасция 1 (F1-F12 и F22-F25) |
| F111 | 50A Замок зажигания |
| F112 | 80A Модуль управления лампами |
| F113 | 80A реле регулировки положения руля / рулевой колонки, блок предохранителей — фасция 1 (F27-F30), блок предохранителей-фасция 2 (F76), модуль управления лампами, блок предохранителей — фасция 1 (F13) — с поясничной опорой |
| F114 | 50A Замок зажигания, разъем для линии передачи данных (DLC) |
Блок реле и предохранителей в багажном отделении
Он находится с правой стороны под обшивкой. Для доступа надо снять защитную крышку. Если необходимо, перед этим отцепите страховочный ремень.
Реальное фото блока в багажном отделении бмв е60
Оригинальное описание выглядит примерно так.
Таблица с расшифровкой
| Реле контроля силы тока аккумуляторной батареи | |
| 50 | 30А насос омывателя фар |
| 51 | 5А |
| 52 | 40А Реле компрессора активной подвески |
| 53 | 30А Электропривод передних сидений |
| 54 | 40А Обогреватель заднего стекла |
| 55 | 40А Блок управления приводом открывания/ закрывания задней двери |
| 56 | 5А Датчик дождя/ солнечного света |
| 57 | 5А Блок управления электродвигателем вентилятора кондиционера/ отопителя |
| 58 | 20А Очиститель заднего стекла |
| 59 | 5А Усилитель сигнала антенны |
| 60 | — |
| 61 | 7,5А Холодильник, предохранитель прикуривателя (до 09-2005) |
| 62 | 30А Блок управления электрооборудованием прицепа |
| 63 | 20А Дополнительный отопитель |
| 64 | 15А Блок управления электродвигателем вентилятора кондиционера/ отопителя |
| 65 | — |
| 66 | 20А Блок управления электроприводом люка |
| 67 | 10А |
| 68 | 5А |
| 69 | 5А Блок управления системой парковки |
| 70 | 10А Датчик дистанции до препятствия (адаптивная система поддержания скорости) |
| 71 | 30А Многофункциональный переключатель в сборе |
| 72 | 20А 8цил. бензин: Реле топливного насоса |
| 73 | 30А 09/07: Усилитель выходного сигнала аудиосистемы |
| 74 | 10А |
| 75 | 10А |
| 76 | 10А |
| 77 | 10А Главный дисплей |
| 78 | 5А |
| 79 | 10А |
| 80 | 10А |
| 81 | 7,5А |
| 82 | 7,5А Блок управления системы контроля давления в шинах |
| 83 | 30А Электропривод передних сидений |
| 84 | 15А |
| 85 | 7,5А |
| 86 | 40А Усилитель рулевого управления |
| 87 | 20А Предохранитель прикуривателя (после 09-2005) |
| 88 | 20А |
| 89 | 5А Внутреннее зеркало заднего вида с автозатемнением |
Проверьте наличие отдельного блока около аккумуляторной батареи на 2 элемента предохранителей с высоким номиналом:
- F92 (100А) — дополнительный электрический отопитель;
- F90 (200А) — блок предохранителей расположенного в приборной панели.
