Блок с плавкими предохранителями
Находится под пассажирским сиденьем, около порога. Для доступа надо поднять обшивку салона.
Фото — схема
Описание
| F107 | (50A) Реле насоса впрыска вторичного воздуха (AIR) |
| F108 | (50A) Модуль управления ABS |
| F109 | (80A) Реле управления двигателем (EC), отсек с блоком предохранителей (F4 & F5) |
| F110 | (80A) Блок предохранителей-фасция 1 (F1-F12 и F22-F25) |
| F111 | (50A) Замок зажигания |
| F112 | (80A) Модуль управления лампами |
| F113 | (80A) реле регулировки положения руля / рулевой колонки, блок предохранителей-фасция 1 (F27-F30), блок предохранителей-фасция 2 (F76), модуль управления лампами, блок предохранителей-фасция 1 (F13) — с поясничной опорой |
| F114 | (50A) Замок зажигания, разъем для линии передачи данных (DLC) |
Блоки в багажном отделении

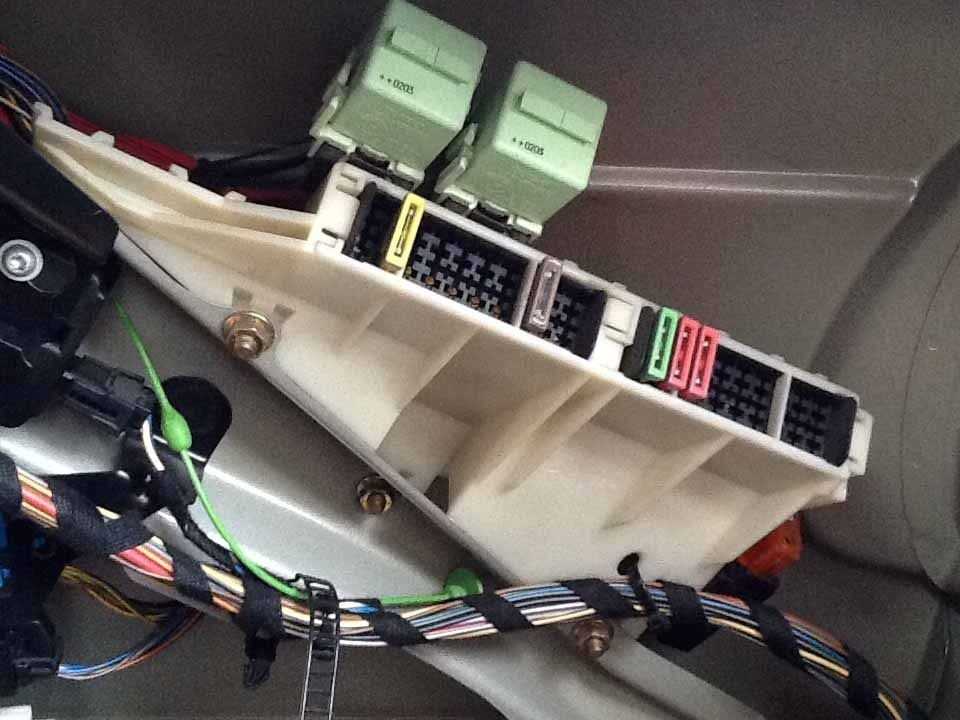

В багажнике с правой стороны за обшивкой, находятся ещё 2 блока с предохранителями и реле.
Блок предохранителей и реле
Схема
Обозначение
Реле
- реле 1 защиты от перегрузки и скачков напряжения;
- реле топливного насоса;
- реле обогревателя заднего стекла;
- реле 2 защиты от перегрузки и скачков напряжения;
- реле привода замка топливо заливной горловины.
Предохранители
| № | Описание |
| 46 | 15А Стояночная система отопления стояночная система вентиляции |
| 47 | 15А Стояночная система отопления |
| 48 | 5А Система противоугонной и охранной сигнализации |
| 49 | 30А Обогреваемое заднее стекло |
| 50 | 8А Пневматическая подвеска |
| 51 | 30А Пневматическая подвеска, розетка в багажнике |
| 52 | 30А Предохранитель прикуривателя BMW 5 E39 |
| 53 | 8А Система центрального запирания |
| 54 | 15А Топливный насос |
| 55 | 20А Насос омывателя заднего стекла, задний стеклоочиститель |
| 56 | — |
| 57 | — |
| 58 59 | 5A |
| 60 | 15А Система EDC электронная система контроля жесткости подвески |
| 61 | 5А Система PDC (система контроля дистанции при парковке) |
| 62 | — |
| 63 | — |
| 64 | 30А Бортовой монитор, CD-проигрыватель, навигационная система, радио |
| 65 | 10А Телефон |
| 66 | 10А Бортовой монитор, навигационная система, радио, телефон |
| 67 | — |
| 68 | — |
| 69 | — |
| 70 | — |
| 71 | — |
| 72 | — |
| 73 | — |
| 74 | — |
Блок предохранителей высокой мощности
Второй блок с плавкими предохранителями расположен около аккумуляторной батареи.
Расшифровка
| F100 | 200A Предохранительная коробка в ногах (F107-F114) |
| F101 | 80A Блок предохранителей зона загрузки 1 (F46-F50, F66) |
| F102 | 80A Область загрузки коробки предохранителей 1 (F51-F55) |
| F103 | 50A Модуль управления прицепом |
| F104 | 50A Реле защиты от перенапряжения 2 |
| F105 | 100A Блок предохранителей (F75), автономный отопитель |
| F106 | 80A Область загрузки, 1 предохранитель (F56-F59) |
Блоки в багажном отделении
В багажнике с правой стороны за обшивкой, находятся ещё 2 блока с предохранителями и реле.
p, blockquote 29,0,0,0,0 —>
p, blockquote 30,0,0,0,0 —>
Блок предохранителей и реле
p, blockquote 31,0,0,0,0 —>
Схема
p, blockquote 32,0,0,1,0 —>
p, blockquote 33,0,0,0,0 —>
Обозначение
p, blockquote 34,0,0,0,0 —>
Реле
p, blockquote 35,0,0,0,0 —>
- реле 1 защиты от перегрузки и скачков напряжения;
- реле топливного насоса;
- реле обогревателя заднего стекла;
- реле 2 защиты от перегрузки и скачков напряжения;
- реле привода замка топливо заливной горловины.
Предохранители
p, blockquote 36,0,0,0,0 —>
| № | Описание |
| 46 | 15А Стояночная система отопления стояночная система вентиляции |
| 47 | 15А Стояночная система отопления |
| 48 | 5А Система противоугонной и охранной сигнализации |
| 49 | 30А Обогреваемое заднее стекло |
| 50 | 8А Пневматическая подвеска |
| 51 | 30А Пневматическая подвеска, розетка в багажнике |
| 52 | 30А Предохранитель прикуривателя бмв 5 е39 |
| 53 | 8А Система центрального запирания |
| 54 | 15А Топливный насос |
| 55 | 20А Насос омывателя заднего стекла, задний стеклоочиститель |
| 56 | — |
| 57 | — |
| 58 59 | 5A |
| 60 | 15А Система EDC электронная система контроля жесткости подвески |
| 61 | 5А Система PDC (система контроля дистанции при парковке) |
| 62 | — |
| 63 | — |
| 64 | 30А Бортовой монитор, CD-проигрыватель, навигационная система, радио |
| 65 | 10А Телефон |
| 66 | 10А Бортовой монитор, навигационная система, радио, телефон |
| 67 | — |
| 68 | — |
| 69 | — |
| 70 | — |
| 71 | — |
| 72 | — |
| 73 | — |
| 74 | — |
Блок предохранителей высокой мощности
Второй блок с плавкими предохранителями расположен около аккумуляторной батареи.
p, blockquote 38,0,0,0,0 —>
p, blockquote 39,0,0,0,0 —>
Расшифровка
p, blockquote 40,0,0,0,0 —>
| F100 | 200A Предохранительная коробка в ногах (F107-F114) |
| F101 | 80A Блок предохранителей — зона загрузки 1 (F46-F50, F66) |
| F102 | 80A Область загрузки коробки предохранителей 1 (F51-F55) |
| F103 | 50A Модуль управления прицепом |
| F104 | 50A Реле защиты от перенапряжения 2 |
| F105 | 100A Блок предохранителей (F75), автономный отопитель |
| F106 | 80A Область загрузки, 1 предохранитель (F56-F59) |
Блоки реле и предохранителей в багажном отделении
Первый блок предохранителей и реле расположен с правой стороны под обшивкой.
Схема
Обозначение
Реле
- реле 1 защиты от перегрузки и скачков напряжения;
- реле топливного насоса;
- реле обогревателя заднего стекла;
- реле 2 защиты от перегрузки и скачков напряжения;
- реле привода замка топливозаливной горловины.
Предохранители
| № | Описание |
| 46 | 15А Стояночная система отопления стояночная система вентиляции |
| 47 | 15А Стояночная система отопления |
| 48 | 5А Система противоугонной и охранной сигнализации |
| 49 | 30А Обогреваемое заднее стекло |
| 50 | 8А Пневматическая подвеска |
| 51 | 30А Пневматическая подвеска |
| 52 | 30А Предохранитель прикуривателя бмв 5 е39 |
| 53 | 8А Система центрального запирания |
| 54 | 15А Топливный насос |
| 55 | 20А Насос омывателя заднего стекла, задний стеклоочиститель |
| 56 | — |
| 57 | — |
| 58 59 | 5A |
| 60 | 15А Система EDC электронная система контроля жесткости подвески |
| 61 | 5А Система PDC (система контроля дистанции при парковке) |
| 62 | — |
| 63 | — |
| 64 | 30А Бортовой монитор, CD-проигрыватель, навигационная система, радио |
| 65 | 10А Телефон |
| 66 | 10А Бортовой монитор, навигационная система, радио, телефон |
| 67 | — |
| 68 | — |
| 69 | — |
| 70 | — |
| 71 | — |
| 72 | — |
| 73 | — |
| 74 | — |
Второй блок с плавкими предохранителями расположен около аккумуляторной батареи.
Расшифровка
| F100 | (200A) Предохранительная коробка в ногах (F107-F114) |
| F101 | (80A) Блок предохранителей — зона загрузки 1 (F46-F50, F66) |
| F102 | (80A) Область загрузки коробки предохранителей 1 (F51-F55) |
| F103 | (50A) Модуль управления прицепом |
| F104 | (50A) Реле защиты от перенапряжения 2 |
| F105 | (100A) Блок предохранителей (F75), автономный отопитель |
| F106 | (80A) Область загрузки, 1 предохранитель (F56-F59) |
Блоки реле и предохранители в салоне BMW E39
Блок предохранителей в бардачке

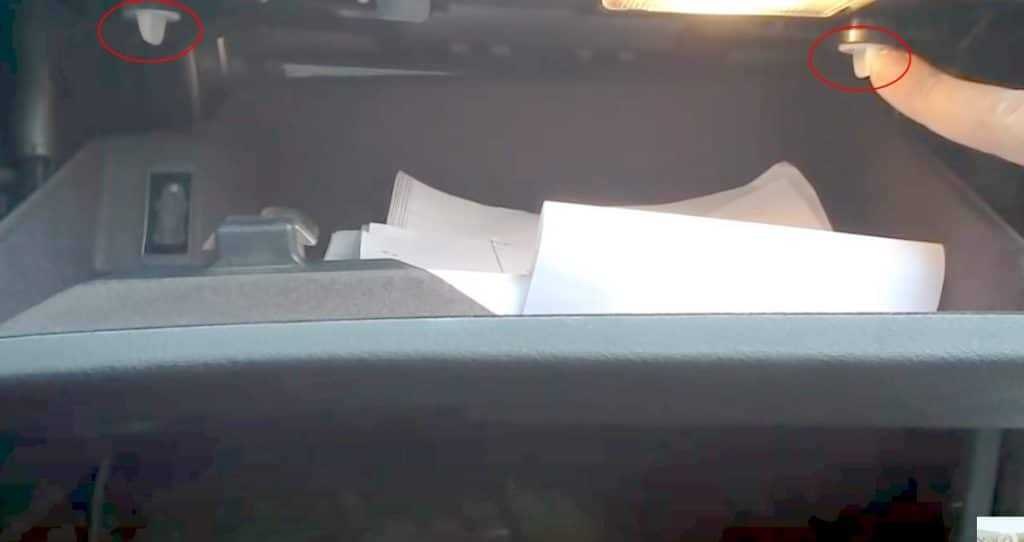

Он находится в вещевым ящиком (либо его называют бардачком). Что бы получить к нему доступ, надо открыть бардачок и повернуть крепления.

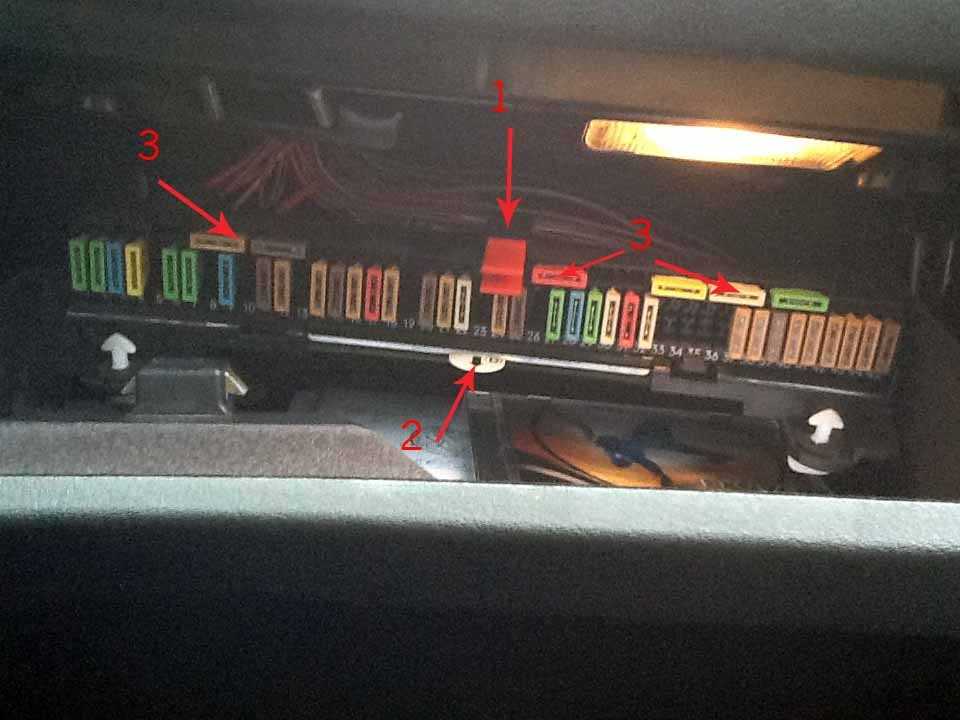

И сам блок опустится в низ. Выглядеть он будет примерно так.
- Пинцет для предохранителей
- Ваша актуальная схема по предохранителям (обычно на немецком языке)
- Запасные предохранители (могут и не быть ;- ).
Обозначение
| № | Расшифровка |
| 1 | 30А Стеклоочиститель |
| 2 | 30А Системы омывания стекол и фар |
| 3 | 15А Звуковой сигнал |
| 4 | 20А внутреннее освещение, освещение багажного отсека, система омывания стекол |
| 5 | 20А Электродвигатель сдвигаемой / поднимаемой панели крыши |
| 6 | 30А Электрический стеклоподъемник, система центрального запирания |
| 7 | 20А Дополнительный вентилятор, прикуриватель. |
| 8 | 25А Система ASC (автоматическая система контроля устойчивости) |
| 9 | 15А Обогреваемые форсунки омывания стекол, система кондиционирования |
| 10 | 30А Электропривод регулировки положения сиденья пассажира рядом с водителем |
| 11 | 8А Система servotronic |
| 12 | 5А |
| 13 | 30А Электропривод регулировки положения рулевой колонки, сиденья водителя |
| 14 | 5А Управление двигателем, противоугонная система |
| 15 | 8А Диагностический разъем, управление двигателем, противоугонная система |
| 16 | 5А Модуль системы освещения |
| 17 | 10А Система ABS автомобиля с дизельным двигателем, система ASC, топливный насос |
| 18 | 5А Щиток приборов |
| 19 | 5А Система EDC электронная система контроля жесткости подвески), система PDC (система контроля дистанции при парковке) |
| 20 | 8А Обогреваемое заднее стекло, системы отопления, кондиционирования, дополнительный вентилятор |
| 21 | 5А Электропривод регулировки положения сиденья водителя, зеркало с затемнением, система открывания гаражной двери |
| 22 | 30А Дополнительный вентилятор |
| 23 | 10А Система отопления, стояночная система отопления |
| 24 | 5А Освещение указателя позиции рычага выбора режима работы, щитка приборов |
| 25 | 8А Многофункциональный дисплей (MID) |
| 26 | 5А Стеклоочиститель |
| 27 | 30А Электрический стекло подъемник, система центрального закрытия |
| 28 | 30А Вентилятор системы отопления система кондиционирования |
| 28 | 30А Электропривод регулировки положения наружного зеркала, электрический стекло подъемник, система центрального закрытия |
| 30 | 25А Система ABS автомобиля с дизельным двигателем, система ABS автомобиля с бензиновым двигателем |
| 31 | 10А Система ABS автомобиля с бензиновым двигателем, система ASC, топливный насос |
| 32 | 15А Система обогрева сиденья |
| 33 | — |
| 34 | 10А Система обогрева рулевого колеса |
| 35 | — |
| 36 | — |
| 37 | 5А |
| 38 | 5А Освещение указателя позиции рычага выбора режима работы, диагностический разъем, звуковой сигнал |
| 39 | 8А Система надувной подушки безопасности, освещение откидываемого зеркала |
| 40 | 5А Щиток приборов |
| 41 | 5А Система надувной подушки безопасности, сигнал торможения, система поддержания постоянной скорости, модуль системы освещения |
| 42 | 5А |
| 43 | 5А Бортовой монитор, радио, телефон, насос омывателя заднего стекла, стекло очиститель заднего стекла |
| 44 | 5А Многофункциональное рулевое колесо, дисплей , радио, телефон |
| 45 | 8А Электропривод сматывающейся шторки заднего оконного стекла |
Обозначение на русском
Блок реле за основным блоком
Находится в специальном белом пластиковом коробе. Для доступа надо снимать сам бардачок.
Общий вид разобранного вещевого ящика
Схема
Таблица с расшифровка
| 1 | Реле 2 электродвигателя вентилятора конденсатора кондиционера (^03/98) |
| 2 | Реле насоса омывателя фар |
| 3 | |
| 4 | Реле стартера |
| 5 | Реле электропривода сиденья/ реле регулятора рулевой колонки |
| 6 | Реле электродвигателя вентилятора отопителя |
| F75 | (50A) Электродвигатель вентилятора конденсатора кондиционера, электродвигатель вентилятора системы охлаждения |
| F76 | (40А) Блок управления электродвигателем вентилятора кондиционера/отопителя |
Блок с плавкими предохранителями
Находится под пассажирским сиденьем, около порога. Для доступа надо поднять обшивку салона.
Фото схема
Описание
| F107 | 50A Реле насоса впрыска вторичного воздуха (AIR) |
| F108 | 50A Модуль управления ABS |
| F109 | 80A Реле управления двигателем (EC), отсек с блоком предохранителей (F4 & F5) |
| F110 | 80A Блок предохранителей фасция 1 (F1-F12 и F22-F25) |
| F111 | 50A Замок зажигания |
| F112 | 80A Модуль управления лампами |
| F113 | 80A реле регулировки положения руля / рулевой колонки, блок предохранителей фасция 1 (F27-F30), блок предохранителей-фасция 2 (F76), модуль управления лампами, блок предохранителей фасция 1 (F13) с поясничной опорой |
| F114 | 50A Замок зажигания, разъем для линии передачи данных (DLC) |
AppleCity › Blog › Расшифровка предохранителей на Е39
Предохранители E39 в бардчаке:1 Стеклоочиститель 302 Стекло- и фароомыватель 303 Звуковой сигнал 154 Внутреннее освещение, освещение багажника, стеклоомыватель 205 Сдвижная панель люка крыши 206 Электрический стеклоподъемник, единый замок 307 Дополнительный вентилятор 208 ASC (Система автоматической стабилизации) 259 Обогреваемые жиклеры, кондиционер 1510 Регулировка сиденья водителя 3011 Сервотроник 7,512 — —13 Регулировка рулевой колонки, регулировка сиденья водителя 3014 Система управления двигателем, блокировка от угона 515 Штекер диагностики, система управления двигателем 7,516 Модуль освещения 517 ABS дизельного двигателя, ASC (Система автоматической стабилизации), топливный насос 1018 Блок панели приборов 519 EDC (Электронный контроль амортизации), PDC (Дистанционный контроль парковки) 520 Обогрев заднего стекла, отопление, кондиционер, дополнительный вентилятор 7,521 Регулировка сиденья водителя, диафрагмированное зеркало 522 Дополнительный вентилятор 3023 Отопление, стояночное отопление 1024 Освещение кулисы переключения, блока панели приборов 525 MID (Мультиинформационный дисплей), радиоприемник 7,526 Стеклоочиститель 527 Электрический стеклоподъемник, единый замок 3028 Вентилятор отопителя, кондиционер 3029 Регулировка наружного зеркала, электрический стеклоподъемник, единый замок 3030 ABS дизельного двигателя, ABS бензинового двигателя 2531 ABS бензинового двигателя, ASC (Система автоматической стабилизации), топливный насос 1032 Обогрев сиденья 1534 Обогрев рулевого колеса 1037 Wegfahrsicherung 538 Освещение кулиса переключения передач, штекер диагностики, звуковой сигнал 539 Подушка безопасности, освещение косметического зеркала 7,540 Блок панели приборов 541 Подушка безопасности, стоп-сигнал, регулятор скорости, модуль освещения 542 —43 Бортовой монитор, радиоприемник, телефон, насос омывателя заднего стекла, очиститель заднего стекла 544 Мультифункциональное рулевое колесо, MID (Мультифункциональный дисплей) 545 Жалюзи заднего стекла 7,5
Предохранители E39 в багажнике:46 Стояночное отопление, стояночная вентиляция 1547 Стояночное отопление 1548 Противоугонная сигнализация 549 Обогрев заднего стекла 3050 Воздушная амортизация 7,551 Воздушная амортизация 3052 Прикуриватель 3053 Единый замок 7,554 Топливный насос 1555 Насос омывателя заднего стекла 2060 EDC (Электронный контроль амортизации) 1561 PDC (Дистанционный контроль парковки) 564 Бортовой монитор, проигрыватель CD-дисков, CD-чейнджер, навигационная система 3065 Телефон 1066 Бортовой монитор, навигационная система, радиоприемник, телефон 10
Цветовая маркировка предохранителей, А5 светло-коричневая7.5 коричневый10 красный15 синий20 желтый30 зеленый40 оранжевый
Источник
Главная функция предохранителей
Главная их функция сводится к размыканию электрической цепи, в тех случаях, если сила тока в ней превышает все допустимые значения.
Значит, предохранители способны предоставить эффективную защиту, как для электрооборудования, так и для проводки.
В случае их использования, риск возгорания и короткого замыкания сводится к нулю.
А главное достоинство предохранителей заключается в том, что стоят они копейки, а оберегают дорогостоящее оборудование.
Если предохранитель выходит из строя, то его замена никак не связана с серьёзными финансовыми вложениями и трудностями установки.
Правда, менять сгоревший предохранитель нужно на его номинальный аналог. Ибо определяющей его характеристикой считается сила тока.
При срабатывании предохранителя, он приходит в негодность, то есть, получается, что он весь электрический удар, возникший в сети, принимает на себя.
Существуют более мощные предохранители, действие которых распространяется не на отдельный электроприбор или малую электросеть.
Как защитить электроприборы с помощью специальных устройств
А на одно или несколько помещений, или даже квартиру.
Как заменить предохранители на автомобиле БМВ Е39 самостоятельно?
Предохранители БМВ Е39 изготовлены из тугоплавкого материала и предназначены для защиты от замыканий в цепи и предотвращают перегрузки в электросоединениях, которые могут повредить оборудование.
Электросистема БМВ Е39 не отличается простотой и состоит из выключателей, реле, электрических моторчиков и различных датчиков. Данные элементы защищаются парой блоков с предохранителями.
Автомобиль БМВ Е39
Расположение
Первый находится в верхней части бардачка, второй располагается в багажнике слева. Они находятся в легкодоступном месте и для замены предохранителя не нужно снимать какие-то узлы или системы.
Схема
Схема предохранителей расположенных в бардачке.
Запрос вернул пустой результат.
Схема расположенных в багажном отделении
Расположение в багажнике
Процесс снятия и замены
Меняются предохранители на БМВ Е39 точно так же, как и на любом другом автомобиле. Все достаточно просто. Особых знаний здесь не требуется. Просто нужно внимательно изучить схему, которая прилагается к руководству идущим вместе с транспортным средством.
Необходимые инструменты
Для работы нам понадобятся самые простые инструменты:
- специальный пинцет (находящийся в одном из отсеков);
- схема расположения предохранительных элементов;
- отвертка для открытия блоков;
- электропредохранитель.
Этапы
Процесс замены электропредохранителя подробно опишем на примере блока находящемся в отделении для перчаток БМВ Е39 . Видео англоязычное, но весь процесс описан понятно и доступно.
Перед тем, как приступить к замене, нужно отключить электроприборы в частности тот потребитель, на котором планируется замена.
Далее открываем бардачок и находим белые зажимы, которые поворачиваем в левую сторону на 90 градусов.Удерживающие фиксаторы
После этого отклонится книзу и освободится требуемый нам блок.
На полочке под панелью есть схема, в которой находим, где расположен нуждающийся в замене электропредохранитель
(пинцет -1, схема-2, место для запасных-3).Расположение элементов в отсеке
Далее находим непосредственно сам элемент.
Извлекаем его с помощью пинцета и осматриваем.
Вышедший из строя отличается от исправного тем, что уже при визуальном осмотре заметно, что его металлическая пластина расплавлена.Определение перегоревшего
Находим аналогичный по номиналу и ставим на место перегоревшего.
Включаем для проверки потребитель.
В случае если он опять перегорит, то нужно обследовать соответствующую электроцепь.
Внимание! Нельзя заменять предохраняющий элемент проволочкой или же каким-то металлическим предметом. Это может нанести большой вред электроприборам.
Всегда под рукой должны находиться запасные предохранители. Хранить их можно прямо в самом блоке для этого там имеются специально предусмотренные места.
Номинал нанесен на корпус
Вдобавок конкретный цвет корпуса отвечает определенному напряжению.
После того как работа выполнена и потребитель заработал нормально нужно поднять блок кверху и повернуть фиксаторы вправо.
Второй блок предохранителей располагается в багажнике. Меняются они точно так же.Электропредохранители в багажнике
Хранить их можно прямо в самом блоке для этого там имеются специально предусмотренные места.
Номинал нанесен на корпус. Вдобавок конкретный цвет корпуса отвечает определенному напряжению.
После того как работа выполнена и потребитель заработал нормально нужно поднять блок кверху и повернуть фиксаторы вправо.
Второй блок предохранителей располагается в багажнике. Меняются они точно так же.Электропредохранители в багажнике
Добавочные электропредохранители находятся за облицовкой справа.
Электропредохранитель плюсового кабеля АКБ располагается над аккумулятором в специальной коробочке.
В случае если автомобиль, оборудован тягово-сцепным приспособлением, то в правой части багажника за обивкой находится отсек с добавочными элементами электроцепей фар прицепа.
Как видите, процедура элементарна и с ней справится даже автолюбитель с полным отсутствием каких-либо навыков в ремонте транспортных средств.
Для того чтобы легче было сориентироваться в предохранителях их корпуса в зависимости от номинала окрашены в разные цвета.
Цвет в зависимости от номинала
Извините, в настоящее время нет доступных опросов.
Процесс снятия и замены
Меняются предохранители на БМВ Е39 точно так же, как и на любом другом автомобиле. Все достаточно просто. Особых знаний здесь не требуется. Просто нужно внимательно изучить схему, которая прилагается к руководству идущим вместе с транспортным средством.
Необходимые инструменты
Для работы нам понадобятся самые простые инструменты:
- специальный пинцет (находящийся в одном из отсеков);
- схема расположения предохранительных элементов;
- отвертка для открытия блоков;
- электропредохранитель.
Этапы
Процесс замены электропредохранителя подробно опишем на примере блока находящемся в отделении для перчаток БМВ Е39 . Видео англоязычное, но весь процесс описан понятно и доступно.
https://youtube.com/watch?v=lroB3g8K8Fs
- Перед тем, как приступить к замене, нужно отключить электроприборы в частности тот потребитель, на котором планируется замена.
- Далее открываем бардачок и находим белые зажимы, которые поворачиваем в левую сторону на 90 градусов.
После этого отклонится книзу и освободится требуемый нам блок.
На полочке под панелью есть схема, в которой находим, где расположен нуждающийся в замене электропредохранитель. (пинцет -1, схема-2, место для запасных-3).
Расположение элементов в отсеке
Далее находим непосредственно сам элемент.
Извлекаем его с помощью пинцета и осматриваем.
Вышедший из строя отличается от исправного тем, что уже при визуальном осмотре заметно, что его металлическая пластина расплавлена.
Находим аналогичный по номиналу и ставим на место перегоревшего.
Включаем для проверки потребитель.
В случае если он опять перегорит, то нужно обследовать соответствующую электроцепь.
Внимание! Нельзя заменять предохраняющий элемент проволочкой или же каким-то металлическим предметом. Это может нанести большой вред электроприборам.
Всегда под рукой должны находиться запасные предохранители. Хранить их можно прямо в самом блоке для этого там имеются специально предусмотренные места.
Номинал нанесен на корпус. Вдобавок конкретный цвет корпуса отвечает определенному напряжению.
После того как работа выполнена и потребитель заработал нормально нужно поднять блок кверху и повернуть фиксаторы вправо.
Второй блок предохранителей располагается в багажнике. Меняются они точно так же.
Электропредохранители в багажнике
Добавочные электропредохранители находятся за облицовкой справа.
Электропредохранитель плюсового кабеля АКБ располагается над аккумулятором в специальной коробочке.
В случае если автомобиль, оборудован тягово-сцепным приспособлением, то в правой части багажника за обивкой находится отсек с добавочными элементами электроцепей фар прицепа.
Как видите, процедура элементарна и с ней справится даже автолюбитель с полным отсутствием каких-либо навыков в ремонте транспортных средств.
Для того чтобы легче было сориентироваться в предохранителях их корпуса в зависимости от номинала окрашены в разные цвета.
Цвет в зависимости от номинала
Извините, в настоящее время нет доступных опросов.
Предохранители и реле в багажнике BMW E39
В багажнике с правой стороны за обшивкой, находятся ещё 2 блока с предохранителями и реле.
Схема
Обозначение
Реле
- реле 1 защиты от перегрузки и скачков напряжения;
- реле топливного насоса;
- реле обогревателя заднего стекла;
- реле 2 защиты от перегрузки и скачков напряжения;
- реле привода замка топливо заливной горловины.
Предохранители
| № | Описание |
| 46 | 15А Стояночная система отопления стояночная система вентиляции |
| 47 | 15А Стояночная система отопления |
| 48 | 5А Система противоугонной и охранной сигнализации |
| 49 | 30А Обогреваемое заднее стекло |
| 50 | 8А Пневматическая подвеска |
| 51 | 30А Пневматическая подвеска, розетка в багажнике |
| 52 | 30А Предохранитель прикуривателя бмв 5 е39 |
| 53 | 8А Система центрального запирания |
| 54 | 15А Топливный насос |
| 55 | 20А Насос омывателя заднего стекла, задний стеклоочиститель |
| 56 | — |
| 57 | — |
| 58 59 | 5A |
| 60 | 15А Система EDC электронная система контроля жесткости подвески |
| 61 | 5А Система PDC (система контроля дистанции при парковке) |
| 62 | — |
| 63 | — |
| 64 | 30А Бортовой монитор, CD-проигрыватель, навигационная система, радио |
| 65 | 10А Телефон |
| 66 | 10А Бортовой монитор, навигационная система, радио, телефон |
| 67 | — |
| 68 | — |
| 69 | — |
| 70 | — |
| 71 | — |
| 72 | — |
| 73 | — |
| 74 | — |
На заметку «Список предохранителей в БМВ Е39» — DRIVE2
Предохранители E39 в бардчаке:1 Стеклоочиститель 302 Стекло- и фароомыватель 303 Звуковой сигнал 154 Внутреннее освещение, освещение багажника, стеклоомыватель 205 Сдвижная панель люка крыши 206 Электрический стеклоподъемник, единый замок 307 Дополнительный вентилятор 208 ASC (Система автоматической стабилизации) 259 Обогреваемые жиклеры, кондиционер 1510 Регулировка сиденья водителя 3011 Сервотроник 7,512 — —13 Регулировка рулевой колонки, регулировка сиденья водителя 3014 Система управления двигателем, блокировка от угона 515 Штекер диагностики, система управления двигателем 7,516 Модуль освещения 517 ABS дизельного двигателя, ASC (Система автоматической стабилизации), топливный насос 1018 Блок панели приборов 519 EDC (Электронный контроль амортизации), PDC (Дистанционный контроль парковки) 520 Обогрев заднего стекла, отопление, кондиционер, дополнительный вентилятор 7,521 Регулировка сиденья водителя, диафрагмированное зеркало 522 Дополнительный вентилятор 3023 Отопление, стояночное отопление 1024 Освещение кулисы переключения, блока панели приборов 525 MID (Мультиинформационный дисплей), радиоприемник 7,526 Стеклоочиститель 527 Электрический стеклоподъемник, единый замок 3028 Вентилятор отопителя, кондиционер 3029 Регулировка наружного зеркала, электрический стеклоподъемник, единый замок 3030 ABS дизельного двигателя, ABS бензинового двигателя 2531 ABS бензинового двигателя, ASC (Система автоматической стабилизации), топливный насос 1032 Обогрев сиденья 1534 Обогрев рулевого колеса 1037 Wegfahrsicherung 538 Освещение кулиса переключения передач, штекер диагностики, звуковой сигнал 539 Подушка безопасности, освещение косметического зеркала 7,540 Блок панели приборов 541 Подушка безопасности, стоп-сигнал, регулятор скорости, модуль освещения 542 —43 Бортовой монитор, радиоприемник, телефон, насос омывателя заднего стекла, очиститель заднего стекла 544 Мультифункциональное рулевое колесо, MID (Мультифункциональный дисплей) 5
45 Жалюзи заднего стекла 7,5
Предохранители E39 в багажнике:46 Стояночное отопление, стояночная вентиляция 1547 Стояночное отопление 1548 Противоугонная сигнализация 549 Обогрев заднего стекла 3050 Воздушная амортизация 7,551 Воздушная амортизация 3052 Прикуриватель 3053 Единый замок 7,554 Топливный насос 1555 Насос омывателя заднего стекла 2060 EDC (Электронный контроль амортизации) 1561 PDC (Дистанционный контроль парковки) 564 Бортовой монитор, проигрыватель CD-дисков, CD-чейнджер, навигационная система 3065 Телефон 10
66 Бортовой монитор, навигационная система, радиоприемник, телефон 10
Цветовая маркировка предохранителей, А5 светло-коричневая7.5 коричневый10 красный15 синий20 желтый30 зеленый
40 оранжевый
Проверка работоспособности
Современные автомобильные предохранители иногда имеют встроенный индикатор перегорания. Он сообщает владельцу, что деталь нужно заменить. В слаботочных ПП через прозрачный корпус видно проволоку. Но часть ПП непрозрачна и не имеет индикаторов.
Если визуально определить разрыв проводника внутри ПП невозможно, то определить его работоспособность можно мультиметром. Перед тем как проверить предохранитель тестером, нужно выбрать минимальное значение сопротивления (Ом). Щупы тестера приложить к контактам ПП и определить показания прибора:
- при нулевом или близком к 0 значению сопротивления делают вывод о работоспособности вставки;
- если тестер показывает 1 или знак бесконечности, то ПП сгорел.
Если у тестера есть звуковое устройство, можно просто прозвонить предохранитель, приложив щупы к контактам. Писк тестера свидетельствует об исправности элемента.
Как перевести амперы в ватты и обратно?
Как правильно подключить электрический духовой шкаф и варочную панель: выбор кабеля, розетки с вилкой, автомата и схемы подключения
Что такое сетевой фильтр, для чего он нужен и где применяется
Что такое дифференциальный автомат?
Схема подключения УЗО и автоматов в щитке
Чем отличается УЗО от дифавтомата
Взрывобезопасные предохранители Littelfuse
Помимо плавких предохранителей общего назначения, Littelfuse предлагает и специализированные серии, например, взрывобезопасные предохранители 242, PICO 259, PICO 259-UL913, PICO 304 и PICO 305 (рисунок 17, таблица 4).
Рис. 17. Взрывобезопасные серии предохранителей Littelfuse
Таблица 4. Характеристики взрывобезопасных серий предохранителей Littelfuse
| Наименование | Рейтинг тока, А |
Рейтинг напряжения, В |
Отключающая способность, А | Рабочая температура, °С |
|---|---|---|---|---|
| 242 | 0,05…0,25 | – | 4000 | -40…125 |
| PICO 259 | 0,062…5 | – | 50 (125 В AC), 300 (125 В DC) | -55…125 |
| PICO 259-UL913 | 0,062…5 | – | 50 (125 В AC), 300 (125 В DC) | Зависит от рейтинга тока |
| PICO 304 | 0,05…0,75 | – | 1500 | -40…85 |
| PICO 305 | 0,05…0,75 | – | 1500 | Зависит от рейтинга тока |
Во взрывоопасных средах непременным условием обеспечения безопасности становится использование электрических приборов, исключающих возникновение искрения. В качестве примера можно привести химическую, нефтегазовую, горнодобывающую, пищевую и медицинскую отрасли. Требования к таким приложениям описаны в ГОСТ 31610.11-2014 (IEC 60079-11:2011) «Взрывоопасные среды. Часть 11. Оборудование с видом взрывозащиты «Искробезопасная электрическая цепь «i» (с поправкой)». Чтобы обеспечить гарантированную защиту от искрения, предохранители серий 242, PICO 259, PICO 259-UL913, PICO 304 и PICO 305 имеют дополнительное защитное покрытие (рисунок 18) .
Рис. 18. Особенности конструкции искробезопасных предохранителей
Предохранители серии 242 отличаются достаточно узким диапазоном рейтингов тока 0,05…0,25 А, но обладают рекордно высокой отключающей способностью 4 кА. Представители серии имеют два варианта исполнения – для выводного монтажа в отверстия и для установки в держатель.
Предохранители PICO 259 используются для защиты низковольтных цепей (до 190 В) и имеют широкий диапазон рейтингов тока 0,062…5 А. Эти предохранители предназначены для монтажа в отверстия.
Серия PICO 259-UL913 является аналогом серии PICO 259, но отвечает требованиям UL 913.
Предохранители серии PICO 304, в отличие от других взрывобезопасных серий, предназначены для поверхностного монтажа. Они обладают относительно узким диапазоном рейтингов тока 0,05…0,75 А, но характеризуются высокой отключающей способностью 1,5 кА и рейтингом напряжения 375 В.
Предохранители PICO 305 по своим характеристикам соответствуют серии PICO 304, но предназначены для монтажа в отверстия.
Сила тока и влияние ее на работу предохранителя
В случаях, когда сила тока имеет действующее значение, превышающее допустимое, то предохранитель срабатывает стопроцентно.
А в цепь каждого отдельно взятого оборудования устанавливается персональный предохранитель, имеющий соответствующий номинал.
Когда в электрическую цепь устанавливается вставка плавкая, рассчитанная на меньшую силу тока, то она способна сработать и при пониженном значении силы тока.
Конечно, такой предохранитель может обеспечить защиту другим устройствам, вот только менять его нужно будет почаще.
А когда устанавливается вставка плавкая, рассчитанная на более высокую силу тока, никто не даст гарантии, что проходящий по цепи ток, может быть выше, чем допускается для устройств.
Значит, эти устройства просто перегорят, а предохранитель не выполнит свою задачу.
