Блоки в багажном отделении

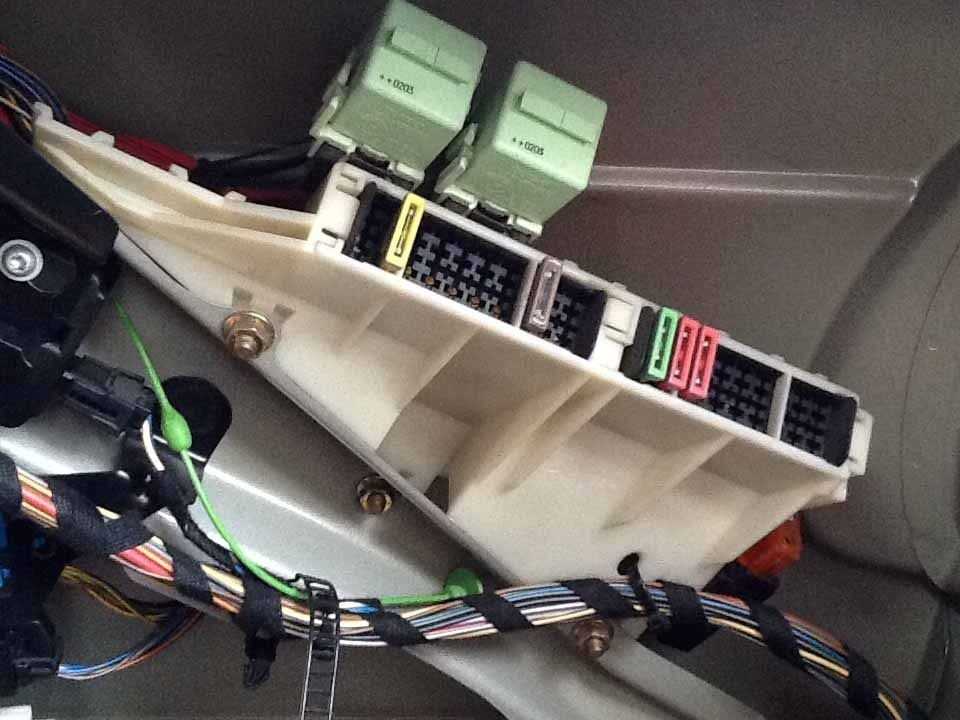

В багажнике с правой стороны за обшивкой, находятся ещё 2 блока с предохранителями и реле.

Блок предохранителей и реле

Схема

Обозначение

Реле

  1. реле 1 защиты от перегрузки и скачков напряжения;
  2. реле топливного насоса;
  3. реле обогревателя заднего стекла;
  4. реле 2 защиты от перегрузки и скачков напряжения;
  5. реле привода замка топливо заливной горловины.

Предохранители

Описание
46 15А Стояночная система отопления стояночная система вентиляции
47 15А Стояночная система отопления
48 5А Система противоугонной и охранной сигнализации
49 30А Обогреваемое заднее стекло
50 8А Пневматическая подвеска
51 30А Пневматическая подвеска, розетка в багажнике
52 30А Предохранитель прикуривателя бмв 5 е39
53 8А Система центрального запира­ния
54 15А Топливный насос
55 20А Насос омывателя заднего стекла, задний стеклоочиститель
56
57
58 59 5A
60 15А Система EDC электронная система контроля жесткости подвески
61 5А Система PDC (система контроля дистанции при парковке)
62
63
64 30А Бортовой монитор, CD-проигры­ватель, навигационная система, радио
65 10А Телефон
66 10А Бортовой монитор, навигацион­ная система, радио, телефон
67
68
69
70
71
72
73
74

Блок предохранителей высокой мощности

Второй блок с плавкими предохранителями расположен около аккумуляторной батареи.

Расшифровка

F100 200A Предохранительная коробка в ногах (F107-F114)
F101 80A Блок предохранителей — зона загрузки 1 (F46-F50, F66)
F102 80A Область загрузки коробки предохранителей 1 (F51-F55)
F103 50A Модуль управления прицепом
F104 50A Реле защиты от перенапряжения 2
F105 100A Блок предохранителей (F75), автономный отопитель
F106 80A Область загрузки, 1 предохранитель (F56-F59)
