Блок с предохранителями и реле в багажнике бмв е38
Находится он справа в багажном отделении над акб под обшивкой.

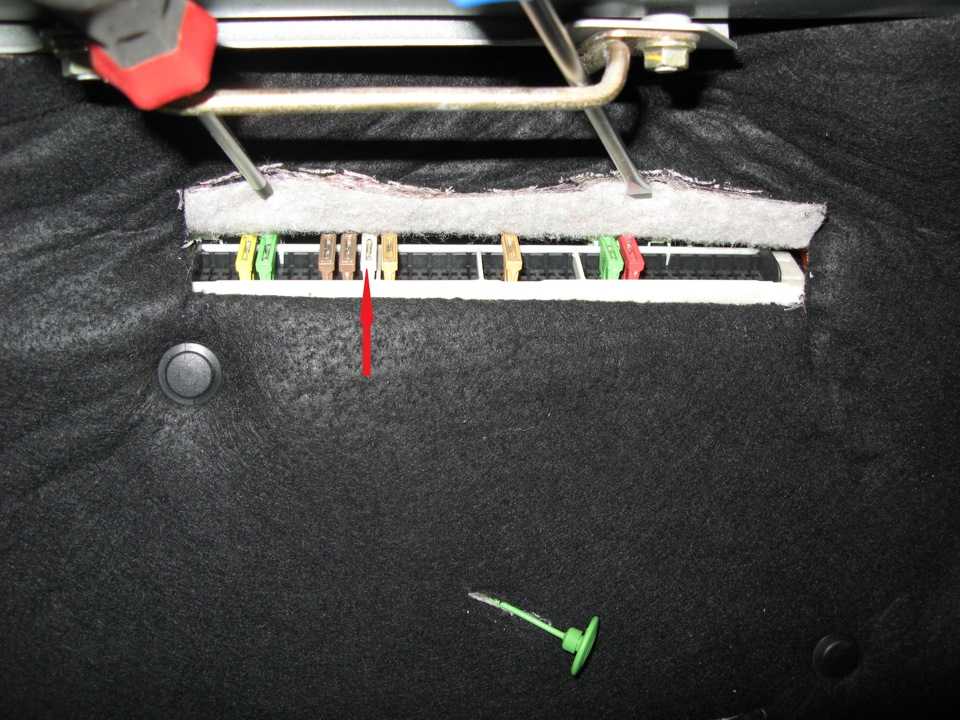

фото блока предохранителей и реле в багажнике бмв е38
Описание
| Реле независимого отопителя | |
| Реле основных цепей зажигания | |
| Реле топливного насоса | |
| Реле обогревателя заднего стекла | |
| 49 | (15А) Система независимой вентиляции |
| 50 | (15А) Независимый отопитель |
| 51 | (20А) Люк |
| 52 | (30А) Предохранитель прикуривателя бмв е38 |
| 53 | (20А) Электропривод заднего сиденья |
| 54 | — |
| 55 | (7,5А) Очистители лобового стекла, усилитель рулевого управления |
| 56 | (15А) Противоугонная система |
| 57 | (15А) Топливный насос |
| 58 | (5А) Противоугонная система, центральный замок |
| 59 | (30А) Обогреватель заднего стекла |
| 60 | — |
| 61 | (20А) Электродвигатель вентилятора кондиционера — задний |
| 62 | (5А) Внутреннее зеркало заднего вида |
| 63 | (15А) Подогреватель заднего сиденья |
| 64 | (5А) Система парковки |
| 65 | (15А) Система управления подвеской |
| 66 | (5А) Прикуриватель |
| 67 | — |
| 68 | (5А) Электродвигатель вентилятора кондиционера — задний |
| 69 | (30А) Навигационная система, аудиосистема |
| 70 | (10А) Телефон |
| 71 | — |
| 72 | — |
| 73 | — |
| 74 | — |
| 75 | — |
| 76 | — |
| 77 | — |
Реле и предохранители в моторном отсеке
Блок реле и предохранителей в моторном отсеке BMW 5 серии ( E39 ) может быть в двух вариантах исполнения в зависимости от типа двигателя и комплектации транспортного средства.
Вариант блока №1

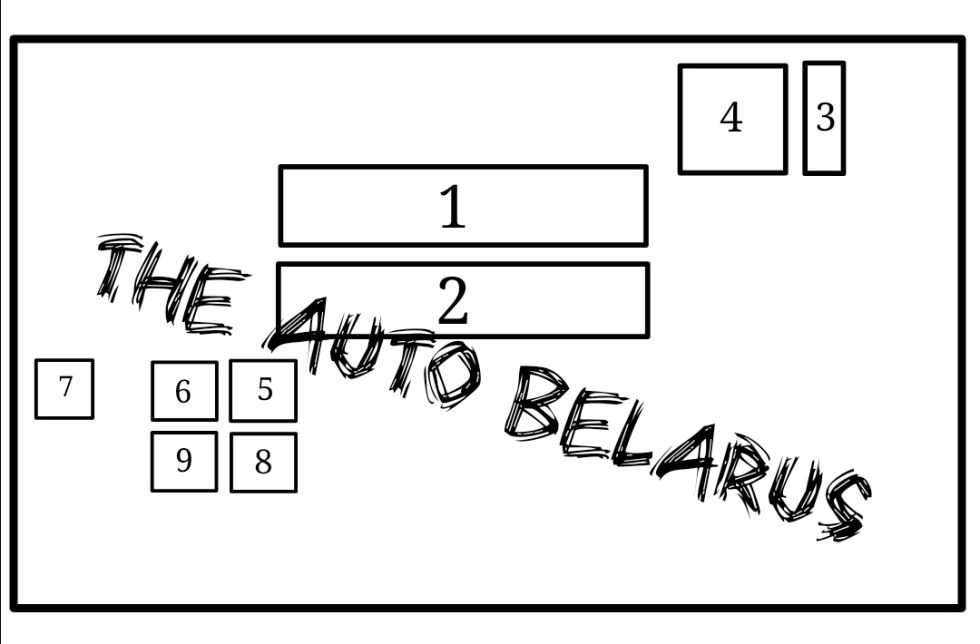

Реле и предохранители BMW ( E39 ) в моторном отсеке (Вариант 1)
| № | Назначение |
| 1 | Модуль управления двигателем |
| 2 | Модуль управления коробкой передач |
| 3 | Предохранитель модуля управления двигателем |
| 4 | Реле модуля управления двигателем |
| 5 | Реле электродвигателя стеклоочистителя I |
| 6 | Реле электродвигателя стеклоочистителя II |
| 7 | Реле электродвигателя вентилятора конденсатора кондиционера I |
| 8 | Реле электродвигателя вентилятора конденсатора кондиционера III |
| 9 | Реле ABS |
Реле
| № | Назначение |
| 1 | Модуль управления двигателем (ECM) |
| 2 | Модуль управления коробкой передач (TCM) |
| 3 | Реле управления двигателем (EC) |
| 4 | Реле катушки зажигания (Кроме 520i, 525i, 530i) |
| 5 | Реле электродвигателя стеклоочистителя I |
| 6 | Реле электродвигателя стеклоочистителя II |
| 7 | Реле электродвигателя вентилятора конденсатора переменного тока I (03/98) |
| 8 | Реле электродвигателя вентилятора конденсатора переменного тока III (03/98) |
| 9 | Реле насоса впрыска вторичного воздуха (AIR) |
Предохранители
| F № | Защищаемая цепь | Ток в А |
|---|---|---|
| 1 | Модуль управления двигателем (ECM), Клапан продувки адсорбера системы улавливания паров топлива (EVAP), датчик массового расхода воздуха (MAF), датчик положения распределительного вала (CMP), термостат охлаждающей жидкости двигателя 535i / 540i | 30A |
| 2 | Насос впрыска вторичного воздуха (AIR), электромагнитный клапан управления подачей воздуха во впускной коллектор, форсунки (кроме 520i (22 6S1) / 525i / 530i), модуль управления двигателем (ECM), клапан продувки адсорбера улавливателя паров топлива (EVAP), привод положения распределительного вала (CMP) 1 и 2, привод регулировки холостого хода (ISC) | 30А |
| 3 | Датчик положения коленчатого вала (CKP), датчик положения распределительного вала (CMP) 1 и 2, датчик массового расхода воздуха (MAF) | 20А |
| 4 | Подогреваемые кислородные датчики (H02S), модуль управления коробкой передач (TCM) | 30А |
| 5 | Реле катушки зажигания-кроме 520i (22 6S1) / 525i / 530i | 30А |
Двигатель
Головка блока цилиндров, Клапан, Пружины клапанов, Рокера клапанов (коромысло), Сухарь клапана, Впускной клапан, Выпускной клапан, Гидрокомпенсаторы, Маслосъемные колпачки, Толкатель клапана, Клапанная крышка, Крышка маслозаливной горловины, Прокладка клапанной крышки, Прокладка ГБЦ, Распредвал, Сальник распредвала, Шестерня распредвала, Промежуточный вал, Болт ГБЦ, Направляющая втулка клапана, Клапан vtec, Прокладка клапана vtec, Масляная трубка, Блок цилиндров, Коленвал, Шкив коленвала, Болт шкива, Болт коленвала, Вкладыши коренные, Крышка коленвала (бугель)
, Маслоотражатель, Полукольца, Сальник коленвала, Ступица коленвала, Шестерня коленвала, Поршень, Кольца поршневые, Поршневой палец, Шатун, Болт шатуна, Вкладыши шатунные, Втулка шатуна, Поддон двигателя, Прокладка поддона, Сливная пробка, Гильза цилиндра, Масляный насос, Цепь масляного насоса, Прокладка масляного насоса, Маслоприемник, Маслоотделитель, Форсунка подачи масла, Балансировочный вал, Корпус фильтра, Крышка двигателя, ГРМ двигателя, Ремень ГРМ, Комплект ГРМ, Ролик ремня ГРМ, Натяжитель ГРМ, Натяжной ролик ГРМ, Цепь ГРМ, Комплект цепи, Успокоитель цепи, Натяжитель цепи, Фазорегулятор, Шестерня ГРМ, Крышка ремня ГРМ, Прокладка крышки ГРМ, Крепление двигателя, Кронштейн двигателя, Отбойник двигателя, Подушка двигателя (опора)
Силовые предохранители в отделении для ног пассажира
Силовые предохранители в перчаточном ящике BMW 5 ( E39 )
| F № | Защищаемая цепь | Ток в А |
|---|---|---|
| 107 | Реле насоса впрыска вторичного воздуха (AIR) | 50A |
| 108 | Модуль управления ABS | 50А |
| 109 | Реле управления двигателем (EC), Блок предохранителей моторный отсек (F4 и F5) | 80А |
| 110 | Блок предохранителей на передней панели (F1 – F12 и F22 – 25) | 80А |
| 111 | Выключатель зажигания | 50А |
| 112 | Модуль управления лампами | 80А |
| 113 | Реле регулировки сиденья / реле регулировки рулевой колонки, блок предохранителей-фасция 1 (F27-F30), блок предохранителей-фасция 2 (F76), блок управления лампами, блок предохранителей-фасция 1 (F13) – с поясничной опорой | 80A |
| 114 | Замок зажигания, разъем канала передачи данных (DLC) | 50A |
Блоки с предохранителями в багажнике бмв е70

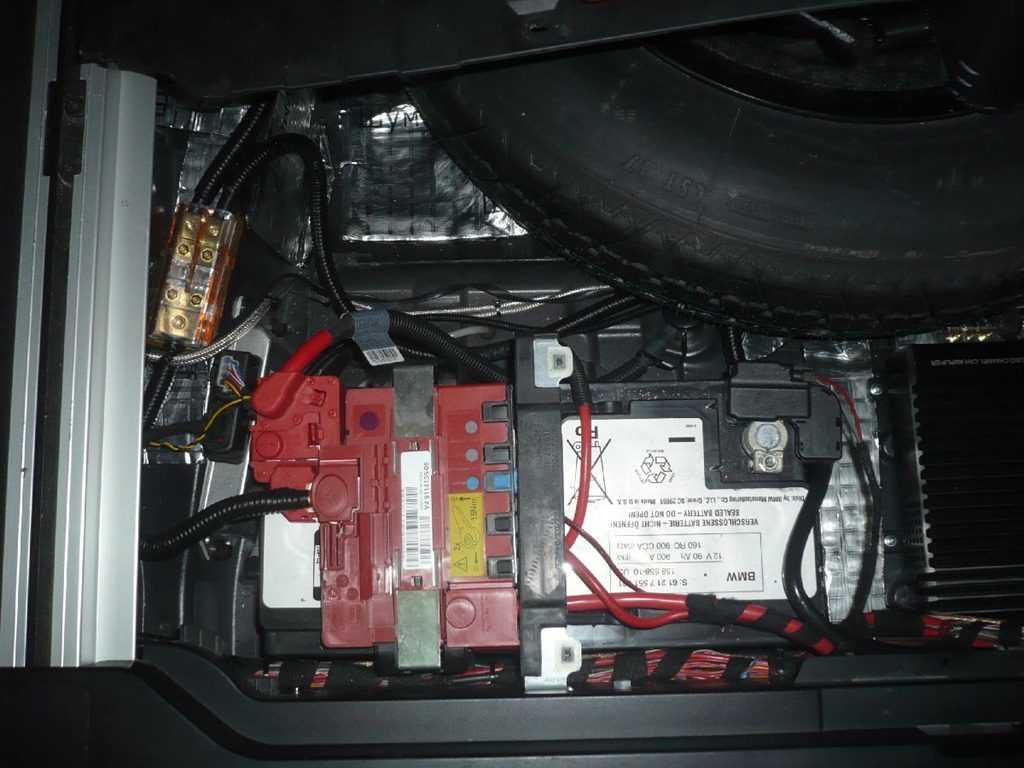

Основной блок с предохранителями в монтажном отделении
Он расположен с правой стороны под обшивкой. Для доступа надо убрать обшивку справа.
Фото пример исполнения

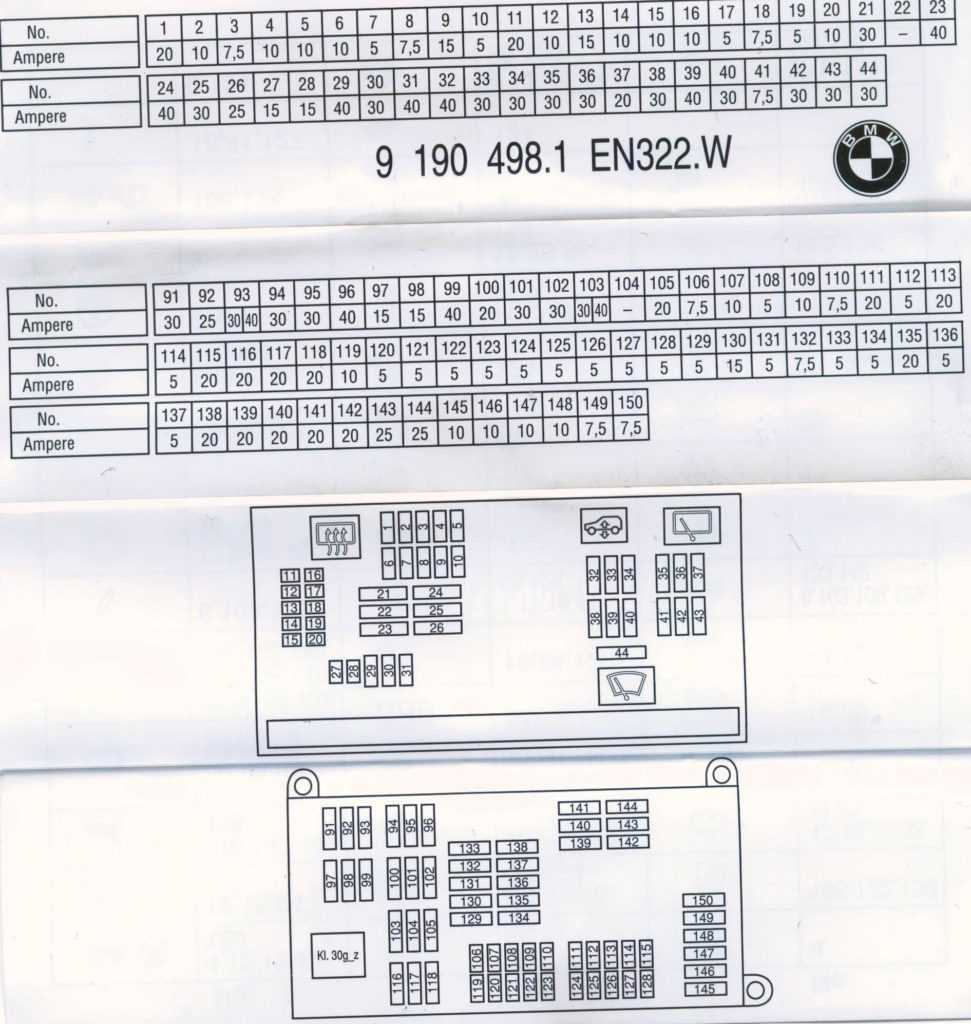

Схема
Расшифровка
| 1 | Реле отключения цепи (Реле контакта 30G) |
| F91 | (30А/40А) |
| F92 | (25А) блок управления раздаточной коробкой |
| F93 | (40А) |
| F94 | (30А) блок управления стояночным тормозом |
| F95 | (30А/40А) |
| F96 | (40А) |
| F97 | (20А) Прикуриватель |
| F98 | (15А/20А) |
| F99 | (40А) блок управления приводом открывания /закрывания задней двери |
| F100 | (20А) |
| F101 | (30А) |
| F102 | (30А) |
| F103 | (30А) Усилитель выходного сигнала аудиосистемы |
| F104 | — |
| F105 | (30А) |
| F106 | (7,5 А) |
| F107 | (10А) |
| F108 | (5А) |
| F109 | (10А) Приемник навигационной системы |
| F110 | (7,5 А) |
| F111 | (20А) Предохранитель прикуривателя (передний) |
| F112 | (5А) |
| F113 | (20А) Предохранитель прикуривателя (центральный подлокотник) |
| F114 | (5А) |
| F115 | — |
| F116 | (20А) Разъем электрооборудования прицепа |
| F117 | (20А) |
| F118 | (20А) — |
| F119 | (5А) Мультимедийный блок управления |
| F120 | (5А) блок управления активной подвеской |
| F121 | (5А) Блок управления приводом открывания /закрывания задней двери |
| F122 | — |
| F123 | — |
| F124 | (5А) Блок предохранителей/реле приборной панели |
| F125 | (5А) Блок управления раздаточной коробкой |
| F126 | (5А) |
| F127 | — |
| F128 | — |
| F129 | (5А) |
| F130 | — |
| F131 | (5А) |
| F132 | (7,5 А) |
| F133 | — |
| F134 | (5А) Блок управления электрооборудованием рулевой колонки |
| F135 | (20А) Блок управления приводом открывания /закрывания задней двери |
| F136 | (5А) |
| F137 | (5А) Система навигации |
| F138 | — |
| F139 | (20А) |
| F140 | (20А) Блок управления подогревателем левого переднего сиденья |
| F141 | (20А) Блок управления подогревателем правого переднего сиденья |
| F142 | (20А) Мультимедийный блок управления |
| F143 | (25А) Блок управления электрооборудованием прицепа |
| F144 | (5А) Блок управления электрооборудованием прицепа |
| F145 | (10А) Электродвигатель вспомогательного механизма закрывания двери (передний правый) |
| F146 | (10А) Электродвигатель вспомогательного механизма закрывания двери (передний левый) |
| F147 | (10А) Электродвигатель вспомогательного механизма закрывания двери (задний левый) |
| F148 | (10А) Электродвигатель вспомогательного механизма закрывания двери (задний правый) |
| F149 | (5А) Многофункциональный переключатель на сиденье (передний левый) |
| F150 | (5А) Многофункциональный переключатель на сиденье (передний правый) |
Сбоку могут располагаться некоторые реле, например разгрузочное реле контакта 15 K9.

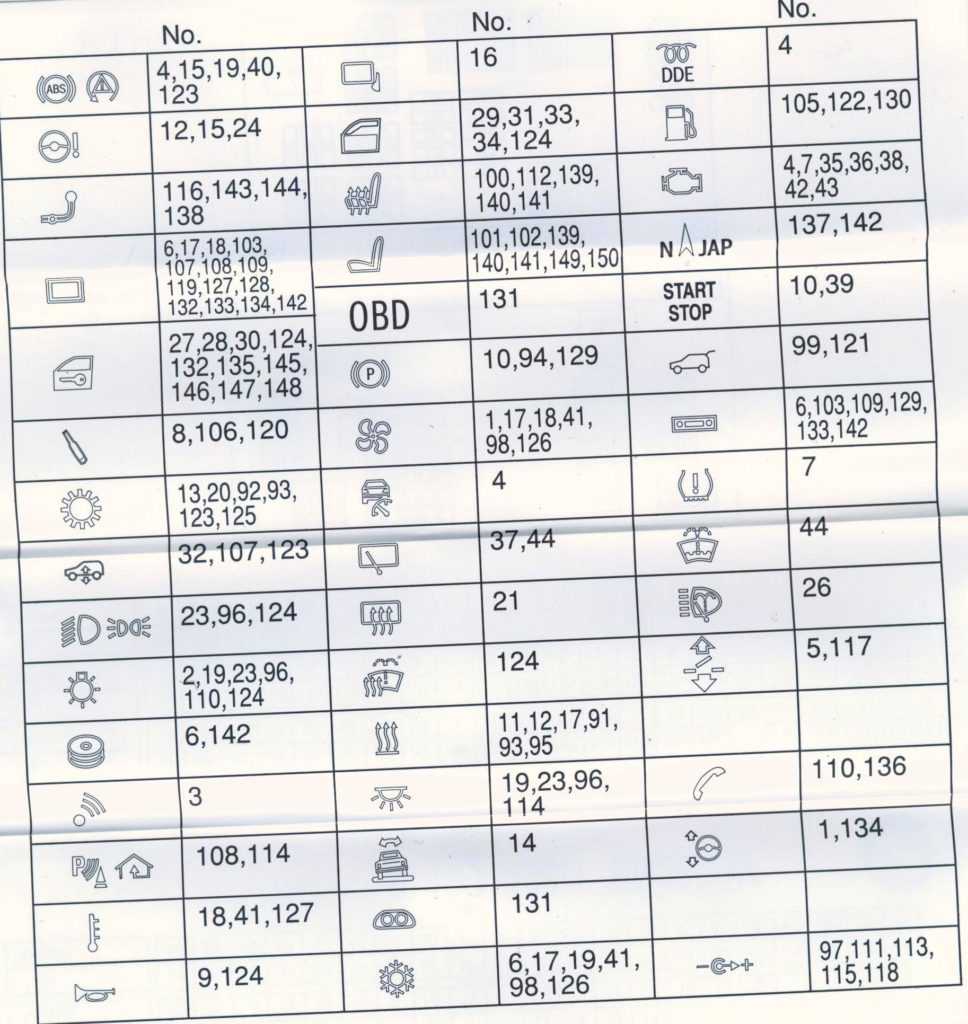

Обозначение
Предохранители на крышке аккумулятора
В пластиковой крышке аккумуляторной батареи находятся предохранители высокой мощности.
Схема
Назначение
| F171 | (100А) |
| F172 | (100А) |
| F173 | (250А) Блок предохранителей/реле приборной панели |
| F174 | — |
| F175 | — |
| F176 | (80А) Реле блока управления высотой подъем клапана |
| F177 | — |
N57 и m57
| № | А | Защищенный компонент |
|---|---|---|
| 1 | 20 | M57: Регулятор давления наддува №1, датчик Холла №1 распределительного вала, клапан регулирования давления в рампе, клапан регулирования объема, дроссельный клапан. |
| 20 | N57: Датчик оксида азота перед каталитическим нейтрализатором SCR, привод давления наддува ступени высокого давления (VNT №1, 2), клапан LP-EGR, датчик Холла №1 распределительного вала, переключающий клапан перепускной заслонки компрессора низкого давления, регулирующий клапан турбины, Клапан регулировки давления в рампе, клапан регулировки объема, дроссельный клапан | |
| 2 | 20 | M57: Электромагнитный клапан рециркуляции выхлопных газов, обогрев сапуна картера, электрический переключающий клапан на двигателе, электрический переключающий клапан вихревых заслонок, датчик кислорода перед каталитическим нейтрализатором, блок управления предварительным нагревом, датчик состояния масла |
| 20 | N57: перепускной клапан компрессора, электромагнитный клапан рециркуляции выхлопных газов, электрический переключающий клапан на опоре двигателя, электрический переключающий клапан вихревых заслонок, датчик кислорода перед каталитическим преобразователем, блок управления подогревом, датчик состояния масла | |
| 3 | 30 | M57, N57: Блок управления цифровой электронной системы управления дизельным двигателем (DDE) |
| 4 | 30 | M57: Привод жалюзи радиатора |
| 10 | N57: Обогрев сапуна картера, реле нагрузки SCR, привод заслонки радиатора, датчик оксида азота после каталитического нейтрализатора SCR, перекачивающий насос, модуль подачи SCR, пассивный датчик уровня заполнения бака | |
| 5 | 10 | M50d: реле насоса охлаждающей жидкости, компрессор высокого давления №2 — переключающий клапан заслонки рециркуляции воздуха, преобразователь давления перепускного клапана, переключающий клапан заслонки управления турбиной |
Блок силовых предохранителей (необслуживаемый)
| № | A | Назначение |
| 171 | 100 | →02.2007: Электровентилятор системы охлаждения двигателя |
| 100 | 03.2007→: Размыкающее реле электровентилятора, электровентилятор системы охлаждения двигателя (с модулем подключения электрооборудования прицепа) | |
| 172 | 100 | Задний токораспределитель (блок предохранителей в багажном отсеке) |
| 173 | 250 | Токораспределитель (блок предохранителей в салоне) |
| 504 | 100 | ActiveHybrid: Разделительное реле |
| 176 | 80 | Бензиновые двигатели (кроме N55), ActiveHybrid: Разгрузочное реле 15 контакта |
| 80 | Дизельные двигатели: Главное реле блока управления двигателем (DDE) | |
| 100 | N55: Встроенный модуль питания | |
| 177 | 100 | →09.2008: Дополнительный электроотопитель |
| 80 | 10.2008→: Дополнительный электроотопитель |
Реле
- Реле нагрузки, система SCR (K2085)
- Реле топливного насоса (K6301)
- Разгрузочное реле 15 контакта (К9)
- Реле клапана управления количеством (К6342) N63, S63 / N62
- Размыкающее реле вентилятора системы охлаждения (К9137)
- Главное реле блока управления двигателем — дизель (DDE) (K2003a): LHD / RHD
- N52: Реле Valvetronic (K6319a)
- N62: Реле Valvetronic (K6319a (№1), К6317 (№2))
Видео к статье
Расположение предохранителей в БМВ Х5 Е70// Блок предохранителей Fuse box BMW
Bmw x5 . предохранитель реле . термокамера.(Дополнение)
Где расположены предохранители на Х5 Е70 и как отключить омыватель фар
Блок предохранителей BMW Х5 Е70 — ПОДРОБНО (блок в багажнике)
Предохранители BMW Х5 Е70 схема (блок в салоне) подробнее.
Не работает прикуриватель BMW X5 E53 Cigarette Power Outlet Not Working Zigaretten Anzünder Sicherun
Ремонт, замена
Если окислились внешние контакты (на самом узле или в посадочном месте), то их зачищают, обрыв на цепи исправляют скруткой, заменой проводков, ставят новый предохранитель — пожалуй, это все случаи, когда ремонт целесообразен.
Если неполадка внутри реле, то такое обычно не чинится — выбрасывают и покупают новое. Конечно, можно попробовать раскрыть приборчик и разобраться в его внутренностях — но корпус детали герметичный, нужно будет его заново надежно склеить. Даже если удастся починить внутренние части — то, как правило, срок функционирования пережившего такое вмешательство автовыключателя может быть недолгим.
Хотя есть и успешные случаи починки — на изобр. ниже удачная, но лично нам не внушающая особого доверия.
Опишем восстановление реле Opel Vectra. В данном случае такой ремонт успешный и уместный — потребовалось только подпаять ножки (на фото видно, что припой отошел).
Монтаж и подбор реле элементарный: берут приборчик для конкретной марки автомобиля или такой с аналогичными параметрами, замена — старый вынимается из посадочного места новый вставляется. Места размещения и пример, как вынуть блок с реле на ВАЗ мы описали.
Нужно понимать, что мы рассмотрели неполадки именно реле. То есть при нем исправном сломанным может быть именно бензонасос или оборвана его линия. Некоторые аспекты проверки этого узла мы затронули достаточно глубоко. Пользователь сможет проверить два механизма.
