Замена ремня грм на чери тигго: инструменты, установочные метки

Двигатели на Чери Тигго: все версии

За годы выпуска производитель Chery Tiggo успел поменять несколько типов моторов. Кратко рассмотрим их особенности.

1,5-литровые ACTECO

SQRE4T15 (с турбокомпрессором) и его версия SQRE4T15B — бензиновый силовой агрегат. Начиная с 2016 года устанавливался на Chery Tiggo 7 первого поколения.

Тип горючего — бензин. Объем — 1,5 л. Мощность — 152 л. с. при максимальном моменте вращения в 210 Н*м.

Имеет два распред вала, 16 клапанов, цепной ремень ГРМ .

1,6-литровые

Моторы на 1,6 л представлены следующими типами:

SQR481F — силовой агрегат мощностью на 119 л. с, 4-цилиндровый, рядный, 16-клапаный. Устанавливался на Tiggo т11 с 2005 по 2015 г. Стоит ремень .
SQRE4G16 — 4-цилиндровый, 16-клапанный двигатель, бензин. Выдает до 126 «лошадей» и разгоняет авто до «сотни» за 14 сек. Устанавливался на Tiggo 3 1 поколения с 2014 по наше время, а также на T11 первого поколения с 08.2013 по 11.2016 г. Стоит цепь .

1,8-литровые

В категории на 1,8 л Чери Тигго представлены двигателем SQR481FC. Это инжекторный мотор мощностью на 132 «лошади» при 5750 оборотах в минуту. Наибольший момент вращения — 170 Н*м при 4500 об/мин. Топливо — бензин. Привод ГРМ — ременной .

Устанавливался на Tiggo T11 (рестайлинг) с 08.2013 по 11.2016 г.

2,0-литровые

Наиболее востребованными являются 2-литровые двигатели Чери Тигго.

Они представлены следующими вариантами:

484F, SQR484F — 4-цилиндровый 16-клапанный агрегат с двойной системой распределения фаз. Привод ременной . Верхний порог мощности — 136 л. с. Устанавливался на Tiggo 5 1 поколения с 2014 по 11.2016 г и на рестайлинговую версию этого же поколения с 12.2016 по наше время.

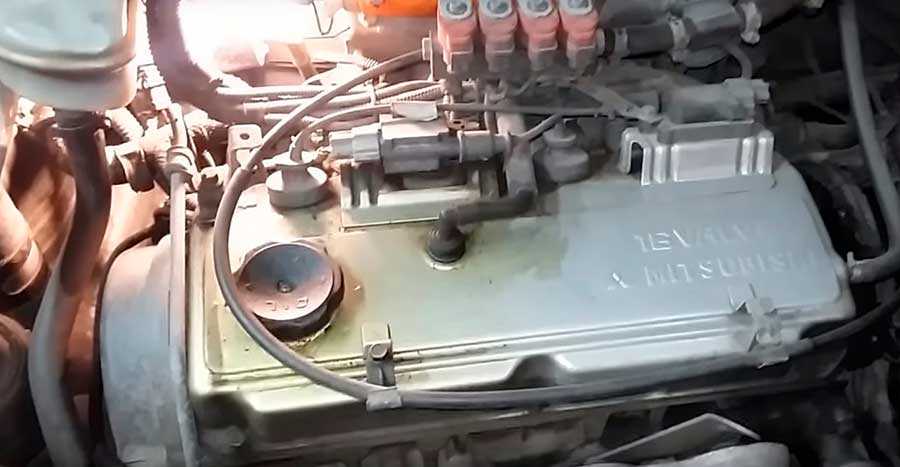

4G63S4M — бензиновый мотор (изготавливался по лицензии Mitsubishi Motors Co), рядный, 4-цилиндровый с верхним расположением распредвала и ременным приводом . Максимальная мощность — 170 л. с. Число клапанов на цилиндр — четыре. Устанавливался с 2005 года.
SQRD4G20 — мотор на 122 «лошади», 4-цилиндровый с двухвальным механизмом ГРМ и ременным приводом . По сути, это тот же SQR484F, но с Евро-5 и уменьшенной мощностью. Устанавливался на Tiggo 4 1 поколения с 09.2017 по 07.2019 года и рестайлинговую версию этого же поколения с 08.2018 по н.в. А также на Тигго 7 первого поколения с 04.2016 по наше время.

2,4-литровые

В этой категории представлен двигатель 4G64S4M с мощностью 95 кВт или 165 «лошадей» при максимальном моменте вращения. Это 16 клапанный четырехцилиндровый мотор, изготовленный по лицензии Mitsubishi Motors Co.

Устанавливался на Tiggo T11 первого поколения с 10.2005 по 07.2013 года.

Об автомобиле

Как и бо́льшая часть автомобилей из Китая, выбор силовых агрегатов небольшой. Для регионов РФ поставляется автомобиль с рабочим объёмом двигателя 2 тыс. см 3. Его мощность составляет 125 лошадиных сил, расположен в моторном отсеке поперечно. В головке блока цилиндров установлено по 4 клапана для каждого цилиндра. Системой питания мотора используется инжектор. В трансмиссии устанавливают АКПП или МКПП с 5 ступенями перемены передач. В приводе механизма ГРМ применяется зубчатый ремень.

Схема ГРМ

Гнёт ли клапаны

Так как модель Т11 появилась сравнительно недавно на автомобильном рынке РФ, то сведений о возможных проблемах во время эксплуатации мало. По сведениям ремонтников, встречаются проблемы в приводе механизма ГРМ, где иногда обрывается зубчатый ремень. Эта ситуация несёт за собой проблемы для владельца автомобиля. Увеличение степени сжатия в двигателе влечёт за собой уменьшение камеры сгорания, а это в определённый момент может привести к «встрече» клапанов с поршнями. Кроме погнутых клапанов, повреждения могут получить шатуны, направляющие втулки клапанов.

Ремонт мотора для владельца может обойтись в «круглую» сумму для владельца. Чтобы такого не случилось, водителям следует соблюдать все рекомендации производителя по обслуживанию, эксплуатации автомобиля. Несвоевременная замена ремня ГРМ, неудовлетворительное состояние силового агрегата, запасные части низкого качества сильно ускоряют износ ремня.

Об автомобиле

Первое упоминание об этой машине появилось в 2005 году после проведения автомобильного салона в Шанхае. Ему был присвоен индекс А21, а в 2006 году машина пошла в серию как Chery А5. Для потребителей в России она известна как Фора. Сборка этой модели производится в Калининграде, за основу снова взяли Seat Toledo. Машина получила свой оригинальный внешний вид, который органично смотрится на дороге с другими автомобилями, представляющими мировые тренды автомобилестроения.

В качестве силового агрегата используют мотор, который помогала разрабатывать компания AVL из Австрии. Он имеет четыре цилиндра, 16 клапанов, изменяемые фазы газораспределения. В качестве топлива применяют бензин с октановым числом не менее 92. Рабочий объём двигателя равен 2 тыс. см 3 при мощности 130 л.с. Сегодня на дорогах появились машины с немного уменьшенным до 1600 см 3 рабочим объёмом. Мощность также снизилась до 109 л.с. Клапанный механизм мотора приводил в движение зубчатый ремень ГРМ.

Гнёт ли клапана

Привод механизма ГРМ и гидравлические толкатели клапанного механизма нуждаются в особом внимании, обслуживании. Пренебрежение этим приводит к значительным поломкам силового агрегата этого автомобиля. При обрыве зубчатого ремня в приводе механизма ГРМ происходит встреча поршней с клапанами. Повреждаются не только клапана, но и поршня, шатуны. Ремонт мотора после таких повреждений потребует больших финансовых вложений. Чтобы этого избежать, необходимо контролировать состояние этого механизма при каждом техническом обслуживании автомобиля.

Такую операцию провести можно любому владельцу машины. Производитель транспортного средства рекомендует производить замену ремня при пробеге не более 60 тыс. км. Эта цифра может быть иной, зависит от условий эксплуатации машины, качества используемых расходных материалов, технического обслуживания. Известны случаи, когда обрывался приводной ремень при пробеге всего около 20 тыс. км, а это влекло за собой дополнительные затраты на капитальный ремонт двигателя.

Процедура замены

Замена ремня ГРМ Чери Кимо процедура обязательная, так как выход его из строя может вызвать дополнительные финансовые и материальные расходы. Обрыв ремня в приводе механизма ГРМ приводит к повреждениям клапанов, в некоторых случаях поршней, шатунов. Бо́льшая часть владельцев этой модели доверяет проведение процедуры замены специализированным центрам, но некоторые водители делают это самостоятельно.

Схема ГРМ

Если имеется опыт обслуживания или ремонта машины, можно приступать к работе.

Кроме приобретения новых запасных частей следует приготовить:

Набор гаечных ключей (рожковые, накидные).
Отвёртки с крестообразным и шлицевым лезвиями.
Автомобильный домкрат.
Подставку под машину.
Противооткатные башмаки.
Болт для фиксации коленвала.
Обрезок толстой доски для упора в поддон двигателя.
Шестигранник на 6.

Замену ремня можно выполнить в гараже на смотровой яме, использовать подъёмник, ровную площадку. Машину следует установить на месте проведения работы, затянуть ручной тормоз. Отпустить колёсные болты на правом переднем колесе. Следующим этапом нужно поднять переднюю правую часть машины домкратом, перед этим под задние колёса устанавливают противооткатные башмаки. Кузов опускают на подставку, правое переднее колесо снимают с машины. После этого порядок работы будет примерно таким:

Работе будет мешать правая фара, её нужно демонтировать.
А также выворачивают болты крепления бачка ГУР, его не снимают, а отводят в то место, где была фара.
Далее следует ослабить натяжение ремня генератора, снять его приводной ремень.
Под стартером вывинчивают пробку, которая закрывает место фиксации коленвала. В это отверстие заворачивают болт его фиксации, если его нет, можно использовать бородок диаметром 6 мм. Коленвал прокручивают накидным ключом до тех пор, пока он не упрётся в стопор.

Блокировка коленвала

Далее необходимо снять шкив коленвала. Для этого отворачивают болты его крепления, демонтируют шкив.
Приводной ремень закрыт кожухом из пластика, его демонтируют. Специалисты рекомендуют снимать правую подушку мотора, перед этим между защитой двигателя и его поддоном устанавливают деревянную доску.
Выворачивают болты крепления защитных крышек привода механизма ГРМ, снимают их.

Болты верхней крышки грм Болты нижней крышки

Вынув стопор коленвала, устанавливают установочные метки распредвалов, коленвала.
Чтобы снять зубчатый ремень, следует ослабить его натяжение. Для этого ослабляют крепёж натяжного устройства, отжимают его, снимают ремень.

Регулировка натяжения

После этого демонтируют с блока цилиндров натяжной и обводной ролик. Внимательно следите за тем, чтобы коленчатый вал не провернулся.
Перед тем как установить новые запасные части, нужно приготовить скобу фиксации шкивов распредвалов. Для этого подойдёт полоска металла толщиной примерно 1,5 мм, шириной около 10 мм. Полоску выгибают в виде широкой буквы «П». Устанавливают новые ролики на свои места. Выступ для стопорения натяжного устройства должен стать в паз на блоке цилиндров. Крепёж заворачивают, но не затягивают. Теперь шкив распредвала смещают на один зуб, фиксируют в таком положении скобой. Для этого понадобиться два ключа на 18.

После натяжения ремня метки станут на своё место. Новый зубчатый ремень одевают на шкив коленвала, затем на шкив насоса охлаждающей жидкости, обводной ролик, шкивы распредвалов. Натяжение в приводе механизма ГРМ контролируют по совпадению меток на шкивах распредвалов, осле этого затягивают винты крепления роликов. Поворачивают шкив коленчатого вала на два оборота, контролируют положение установочных меток. Если с этим всё в порядке, можно ставить на свои места все снятые ранее агрегаты.

Почесав затылок приступаем к замене

Снимаем расширительный бачок. Сливаем антифриз, если будем менять помпу. Снимаем защиту снизу, если есть и немного подданкрачиваем двигатель. Так же снимаем переднее правое колесо и пластиковый брызговик. Откручиваем опору двигателя, четыре болта и две гайки и демонтируем ее.

Как обычно мешаются всякие трубки, поэтому некоторые болты на фото не видны. Но вы их найдете без проблем. Без подушки двигатель выглядит так.

Ключом на шестнадцать, проворачиваем автоматический натяжитель ремня до ослабления и снимаем ремень навесных агрегатов. Пружина там серьезная так что придется попотеть. На фото ремень уже снят.

1 – болт крапления натяжного ролика к автоматическому натяжителю.

2 – болт крепления автоматического натяжителя.

Снимаем натяжитель, он мешает открутить один из болтов защитного кожуха. Верхний обводной ролик откручивать необязательно если нет люфта.

Откручиваем шесть маленьких болтов шкива коленвала и один большой нижнего обводного ролика и снимаем их.

Проворачиваем коленвал так чтобы метка была примерно параллельно полу и смотрела в сторону переднего бампера. И ставим свою метку на кожухе. Она понадобится для последующей проверки.

Снимаем остаток опоры двигателя, для этого откручиваем три болта. Болты упираются в лонжерон и я долго желал здоровья конструкторам, пока пытался ее вытащить.

Затем снимаем верхнею защитную крышку ремня ГРМ. Отворачиваем четыре болта покроям и один посредине который невиден не под каким ракурсом. Не все болты под шестигранник!

Метим шкивы распредвалов в любом месте, лучше две метки друг напротив друга.

Далее откручиваем шесть таких же болтиков на нижней крышке и снимаем ее.

Снимаем бронепровода, выкручиваем свечи и отключаем датчик распредвала. Откручиваем двенадцать болтов и снимаем клапанную крышку.

Поскольку из-под прокладки выступало масло ее заменили. Вообще рекомендую менять все прокладки которые снимались это убережет вас от лишней работы в дальнейшем.

Если метка распредвала смотрит в сторону переднего бампера, то выемки на распредвалах должны встать друг на против друга. Они обозначены стрелкой. И прорези в торцах должны быть параллельно верхней плоскости головки блока цилиндров. Если это не так немного проворачиваем их немного за коленвал. В них и вставляем наш свежеизготовленный специнструмент. Поскольку клиент нас торопил то как всегда сделать главные фото мы забыли. Пришлось вспомнить школьный курс рисования. Специнструмент обозначен красным.

Поскольку первые метки немного не попали ставим еще две метки другим цветом на шкивах распредвала и блоке цилиндров напротив метки коленвала. Чем больше меток поставим, тем проще потом проверить и меньше вероятности ошибки. Главное не запутайтесь, две группы меток вполне достаточно.

Откручиваем болт натяжного ролика и шестигранником его немного проворачиваем до ослабления ремня. Снимаем ремень ГРМ.

Меняем натяжной и два обводных ролика.

Откручиваем шесть болтов крепления помпы и снимаем ее.

А вот и новая помпа.

Смазываем прокладку тонким слоем герметика, и ставим помпу на место. Во всех дилерских руководствах по ремонту написано, что вместе с заменой ремня ГРМ меняются все ролики и помпа, независимо от их состояния. Я считаю, что это правильно! Нередки случаи, когда жадный клиент возвращался через месяц со свистящей помпой или роликом и оплачивал опять всю работу целиком. Скупой платит дважды.

Ставим на место все ролики и сам ремень. Нисходящая ветвь ремня должна быть натянута, в противном случае при натяжке ремня метки сместятся.

Натягиваем его роликом до совпадения стрелки и паза. Используем шестигранник.

Затягиваем болт крепления ролика. Вынимаем наш спец инструмент.

Проверяем совпадение меток на шкивах распредвала и коленвале. Ставим нижний защитный кожух, на котором наша первая метка. Подводим коленвал к ней и проверяем совпадение на распредвалах. Если все в норме проворачиваем коленвал два оборота и убедившись, что клапана не встречаются с поршнями, проверяем метки еще раз. Теперь ставим все что сняли на место. Заливаем антифриз и заводим автомобиль. Теперь вы можете спокойно заменить ремень ГРМ на двигателе Acteco. Процедура не из легких, но если вы будите внимательны и не поленитесь несколько раз себя перепроверить, вы справитесь без особых усилий.

Особенности замены ГРМ ремня на моторе 1.6 л

Если в вашем распоряжении Tiggo Chery с мотором на 1.6 л, замена ремня проходит по принципу похожему. Сильно углубляться в работу не будем, а лишь приведем основные моменты.

На примере двигателя Уберите:

SQR481F бачок ГУРа и расширительный бак, они ведь будут мешать работе.
Подоприте домкратом мотор.
Уберите натяжитель приводного ремня агрегатов дополнительных.
Выкрутите болт кронштейна опоры Предварительно. двигателя открутите подушки по бокам и максимально мотор поднимите вверх. Это позволяет изъять Демонтируйте.
болт крышки ремня ГРМ. Предварительно разметку сделайте валов и ремня.
Поставьте новый установите и ремень все по меткам.
Соберите демонтированные детали ранее в обратном порядке.

В остальном принцип такой работы же, как и на Чери Тигго с мотором на 1.8 л.

TagAZ Vortex Tingo Бежевый бегемотик 1.8 › Logbook › Плановое ТО 130 000 км.

Всем доброго времени суток! Пишу немного с запозданием. Около 3х недель назад провел плановое ТО на пробеге 130 300 км. Было заменено масло (как обычно Mobil Super 3000 X1 5w40), масляный фильтр MANN W610/3, а так же, наконец то, дошли мои руки заменить ремень генератора (старый ремень был дешевый, уже начал трескаться и прошел около 10 000 км. Новый ремень фирмы Gates, я закупил давно, но все не было времени проводить работы по замене. В этот раз, я поставил ремень по следующей схеме (см. ниже)

Натяжитель генератора вместе с роликом убирается из цепочки (я считаю эти две детали ненадежными, так как ранее уже были поломки этих двух деталей) .

Вместо ролика который отмечен зеленым на схеме, я поставил ролик натяжной грм от приоры. И запустил ремень марки Gates согласно новой схеме. Натягивал ролик натяжной, обычным семейным ключом. Что бы все это было делать удобно, пришлось снять переднюю правую фару (3 болта и 2 штекера, при чем один из штекеров не отсоединял а просто убрал в сторону фару), без снятия фары намучаетесь. Фото см. ниже.

Да, кстати что бы поставить ролик, родной болт не подошел по длине вставил другой который по длиньше (даже длинне нужного), пришлось ставить шайбу проставку. В остальном все прошло без каких либо проблем.

В настоящее время, я проехал с этим ремнем около 1000 км, мой пробег уже 131 200+ . Машина ездила и в минус 20. Ремень нигде ничего не цепляет. Заряд от аккумулятора проверял через приложение на телефоне и с помощью obd2 разъема с али экспресс. 14.2 без нагрузки, падает до 13.8 если включить все доп. элеткрооборудование. Заряд не скачет а держится уверенно. Никаких свистов и проскальзований не наблюдалось. А что будет дальше, по живем увидим =).
