Замена ремня грм чери тиго 1.8 своими руками. chery tiggo 2005-2017 acteco 1.8 л

Замена ремня ГРМ

Для того, чтоб поменять ремень, нужно добраться до него. Для этого необходимо:

Снять опору двигателя, отсоединяя ее путем откручивания 4 болтов и 2-х гаек, которые крепят подушку.
После этого, снимаем пластмассовую защиту мотора а также и подкрылок с нужной стороны.
Теперь нам понадобится ключ на 16. Им снимается ролик.
Механизм натяжителя ремня тоже нужно демонтировать.
Под ним находим болт, который держит пластиковый кожух ГРМ и откручиваем его, снимая защиту.
Далее последует снятие коленвала. Шкив коленвала нужно снять, как и обводной ролик, а вот центральный болт, который находится на нем, лучше не откручивать. Нижний и верхний кожухи тоже снимаем, открутив три болта, которые его держат.
Отсоединяем провода высокого напряжения и датчик детонации, выкручиваем свечи. Помехой для снятия клапанной крышки будет шланг отвода картерных газов, ее нужно также отсоединить от двигателя. Освободив клапанную крышку, снимаем и ее тоже.
На распределительных валах нужно обязательно выставить метки, которые должны совпасть при вращении валов. Зубцы на шкивах должны переместится до того момента, пока совпадут маленькие метки.
Существует альтернативный способ регулировки положения коленвала. Для этого нужно использовать четыре металлических стержня, которые устанавливают в свечные колодцы. При правильном положении вала двигателя, эти стержни станут строго ровно.
Теперь нам пригодится пластина, которая фиксирует распредвалы в горизонтальном положении.
После того, как валы надежно зафиксированы, ослабляем затяжку натяжного ролика.
Шестигранным ключом потихоньку откручиваем болт крепления ролика на кронштейне. Проворачиваем его внутреннюю часть до тех пор, пока не ослабится ремень ГРМ.
И только теперь его можно снять с автомобиля.
Одевать новый ремень нужно очень аккуратно, внимательно следя за тем, чтоб коленвал был в прежнем положении. Для того, чтоб правильно натянуть ремень и избежать его провисания, нужно отрегулировать степень натяжения, вращая внутреннюю часть натяжного ролика.
Проворачиваем ролик до того момента, пока не совпадут стрелочка и прорези. После этого закрепляем ролик.
Правильность установки механизма газораспределения проверяем следующим образом: метки на шкивах распредвалов должны совпадать с коленвалом. Болты на шкивах верхних валов необходимо ослабить.
Чтобы фиксирующая пластина не согнулась лучше придержать ключом коленвал. Заглушку, которая находится в передней части мотора выкручиваем и проворачиваем потихоньку коленвал с помощью ключа.
Теперь нам пригодится штырь. С его помощью нужно застопорить нижний вал. При правильном положении штырь упрется, а наружу будет выглядывать только его кончик. Вал таким образом застопорится.
Ремень нужно одевать так, чтобы не сместился нижний коленвал. Он должен быть натянут, иначе провиснет между большими верхними шкивами до нижней точки.
Натяжение ремня выставляется вращением внутренней части натяжного ролика. Он вращается до тех пор, пока не совместятся прорези со стрелкой. После необходимо зафиксировать положение.
Теперь необходимо проверить правильность установки ремня ГРМ. Он стоит правильно, если: совпадают метки на верхних шкивах, нижний коленвал в сервисной точке. При отсутствии одного из пунктов повторить процедуру обязательно.
Теперь стопорной пластиной закрепились верхние валы, а сам ремень натянулся.
Далее необходимо ослабить два болта крепления зубчатых верхних шкивов. Для того, чтобы стопорная пластина не согнулась, нижний коленвал придерживайте ключом. Теперь ищем болт- заглушку в передней части двигателя, он находится правее и чуть выше площадки с номером, его нужно вывернуть.
Поворачивая ключом нижний коленвал, понадобится вставить фиксирующий болт, но можно и штырь, (со штырем работайте аккуратно, так как при неправильном положении коленвала, штырь может провалиться).
В том случае, если штырь установлен правильно, он упрется, а снаружи останется примерно 2-3 см. излишка, коленвал застопорится. Смотрим положение поршней, они должны быть выставлены ровно, пластина не деформирована и стоять на месте. Если всё верно, то можно затягивать болты и рисовать новую метку. Все используемые инструменты вытаскиваем и собираем все в обратном порядке. Для своего успокоения поверните колесо, и убедитесь, что нет стопоров, и поршни не упираются в клапаны.

Самостоятельная замена ременной передачи ГРМ

1. Первым делом берем домкрат, поднимаем с его помощью авто и снимаем правое колесо. Авто после этого нужно поставить на опору, которую следует приготовить заранее. 2. Для нашей безопасности автомобиль должен быть обесточен. Для этого обязательно следует отсоединить левую клемму от аккумуляторной батареи. 3. Снимаем корпус воздушного фильтра и остальное оборудование, которое может нам помешать при проведении работ. 4. Откручиваем болты, крепящие расширительный бочок. Сам бочок полностью снимать не обязательно, достаточно только отодвинуть его в сторону.

5. После этого нам предстоит демонтировать привод навесного оборудования. 6. Теперь можно снять верхнюю крышку кожуха, закрывающего механизм ГРМ. 7. Сейчас снимаем правую опору. Для этого придется немного поднять двигатель. 8. Снимаем шкив коленвала. Для этого необходимо зафиксировать коленвал, чтобы он не проворачивался и вывернуть крепящие болты. 9. Теперь уже можно демонтировать нижнюю крышку кожуха ГРМ. 10. Демонтируем клапанную крышку. Для этого придется отвернуть 12 болтов. Крышку следует снимать с прокладкой. От газораспределительного механизма отсоединяем всю проводку. 11

Обратите внимание, что метка, расположенная на коленвале, должна находиться в горизонтальном положении

12. Выкручиваем заглушку возле четвертого цилиндра и вкручиваем в образовавшееся отверстие специальный болт. 13. Устанавливаем все валы в точности по меткам. Фиксируем распределительные валы. Сделать это можно при помощи специальной пластины, которую

Обратите особое внимание на правильность установки валов по меткам. 14

Ослабляем натяжной ролик. После этого снимаем ременный привод. 15. Снимаем также и ролики. Обязательно обследуйте их на предмет дефектов. Если таковые будут обнаружены, ролики также подлежат замене вместе с ремнем. 16. Ставим новые ролики. Опять проверяем метки и натягиваем новый ремень. 17. Риски совмещаем путем проворачивания натяжного ролика. Затем затягиваем, крепящий ролик, болт. 18. Снимаем фиксатор и прокручиваем коленвал вправо на 2 оборота. Проверяем метки еще раз.

Остальную сборку проводим в обратном порядке. Обязательно проверьте работу автомобиля после завершения процесса ремонта. Если при включенном двигателе будут слышны неестественные шумы, то процедуру придется повторить.

Заменить ремень вполне можно самостоятельно. Время от времени обязательно проверяйте его состояние. Это поможет избежать обрыва ремня.

Как правильно выставить зажигание на Chery Fora?

Как выставить зажигание на Чери Фора, после смены распредвала, меток нет! Если можно с фото, Спасибо заранее.

Как правильно с нуля выставить распредвалы, Чери Фора? – 3 ответа
Обрыв ремня ГРМ на Vortex Estina при небольшой скорости на ходу – 4 ответа
Как установить постели для распредвалов Чери Фора? – 3 ответа
Обязательно менять ремень ГРМ при пробеге 40000 км на Чери Фора? – 2 ответа
Где взять фиксатор распредвалов для Чери Фора? – 2 ответа

найти метки и правильно выставить зажигание на Чери Фора должны помочь вот эти несколько фото, а выставить коленвал в среднее положение поможет специальная пластина (приспособа).

Втыкаем пятую скорость, и толкая машину взад-вперед выставляем поршня в среднюю точку, закручиваем стопорный болт.

Устанавливаем стопорную пластину (фиксируем валы)

Ослабляем гайки крепления шестерней распредвалов, после чего можно будет спокойно устанавливать ремень ГРМ

Как поменять ремень ГРМ на Чери Тигго (Chery Tiggo) с двигателем Acteco 1,8

Разместил: admin;
Прочитано: 143646;
Дата: 12-02-2017, 13:16;

Для того, что бы приступить к работе по замене ремня ГРМ Чери Тигго 1.8 своими руками, нужно подготовить комплект ключей в котором есть ключи на «16» и «18», и шестигранники, а так же приготовить два приспособления — это пластина и штырь. Ну и естественно заранее купить сам ремень (ориг. 481H1007073BA) с роликами (натяжной 473H1007060AB и обводной 481H1007070).

Теперь можно приступать к работе, для начала поднимаем свой автомобиль и ставим его на опору (включаем 5 передачу и поднимаем ручник). Снимаем правое переднее колесо и поддамкрачиваем двигатель, чтобы приподнять его.

Теперь нужно снять расширительный бачок, для этого вытаскиваем трубку и снимаем бачок его с крепления.

Опора двигателя демонтируется, для этого нужно отвернуть 2 гайки и 4 болта. Подкрылок и пластиковую защиту двигателя снимаем.

Далее используя ключ на 16 снимаем ролик, а затем снимаем натяжной механизм. Под ним находится болт крепежа кожуха. Заодно можно проверить люфт и целостность подшипников.

Далее нужно снять шкив коленвала (когда будите снимать коленвал, не откручивайте центральный болт, а обводной ролик нужно снять). Далее начинаем разбирать 2-ю часть крепежа двигателя, для этого Вам нужно будет выкрутить 3 болта. Верхний и нижний кожухи тоже снимаем.

Теперь отключаются ВВ провода и выворачиваются свечи, датчик детонации отключается, снимается трубка отвода картерных газов, еще нужно демонтировать клапанную крышку.

Не забудьте поставить коленвал в сервисную точку. Ваш задача такова, Вам потребуется выставить горизонтально метки на валах ГРМ так что бы, зубчатые шкивы переместились до точки в которой маленькие метки совпадут.

Есть еще один способ регулировки, положение коленвала можно регулировать, пользуясь четырьмя одинаковыми стержнями, для этого их нужно опустить в свечные колодцы. Как только коленвал встанет правильно, стержни встанут ровно.

Дальше, при помощи пластины (CH-20010) в горизонтальном положении фиксируются валы. Теперь, на натяжном ролике ослабляется болт крепления, после, пользуясь шестигранником проворачиваем внутреннюю часть до тех пор, пока ремень не ослабится. Все, ГРМ можно снимать.

Ремень нужно одевать так, что бы не сместился нижний коленвал. Ремень должен быть натяну, иначе он провиснет между большими верхними шкивами аж до нижней точки. Натяжение ремня выставляется вращением внутренней части натяжного ролика до он вращается до тех пор пока не совместятся прорези со стрелкой, после фиксируем. Теперь проверяем правильность установки ГРМ. Он стоит правильно если: совпадают метки на верхних шкивах, нижний коленвал в сервисной точке. Теперь стопорной пластиной закрепились верхние валы, а сам ремень натянулся. Сейчас потребуется ослабить два болта крепления зубчатых верхних шкивов. Для того, что бы стопорная пластина не согнулась, нижний коленвал придерживайте ключом. Теперь ищем болт- заглушку в передней части двигателя, он находится правее и чуть выше площадки с номером, его нужно вывернуть. Поворачивая ключом нижний коленвал, понадобится вставить фиксирующий болт (CH-20003), но можно и штырь, со штырем работайте аккуратно, так как при неправильном положении коленвала, штырь может провалиться.

В том случае, если штырь установлен правильно, он упрется, а снаружи останется примерно 2-3 см. излишка, коленвал застопорится. Смотрим положение поршней, они должны быть выставлены ровно, пластина не деформирована и стоит на месте. Все, можно затягивать болты и рисовать новую метку. Все приспособления вытаскиваем, и собираем все в обратном порядке. Для своего успокоения поверните колесо, и убедитесь, что нет стопоров и поршни не упираются в клапаны.

Почесав затылок приступаем к замене

Снимаем расширительный бачок. Сливаем антифриз, если будем менять помпу. Снимаем защиту снизу, если есть и немного подданкрачиваем двигатель. Так же снимаем переднее правое колесо и пластиковый брызговик. Откручиваем опору двигателя, четыре болта и две гайки и демонтируем ее.

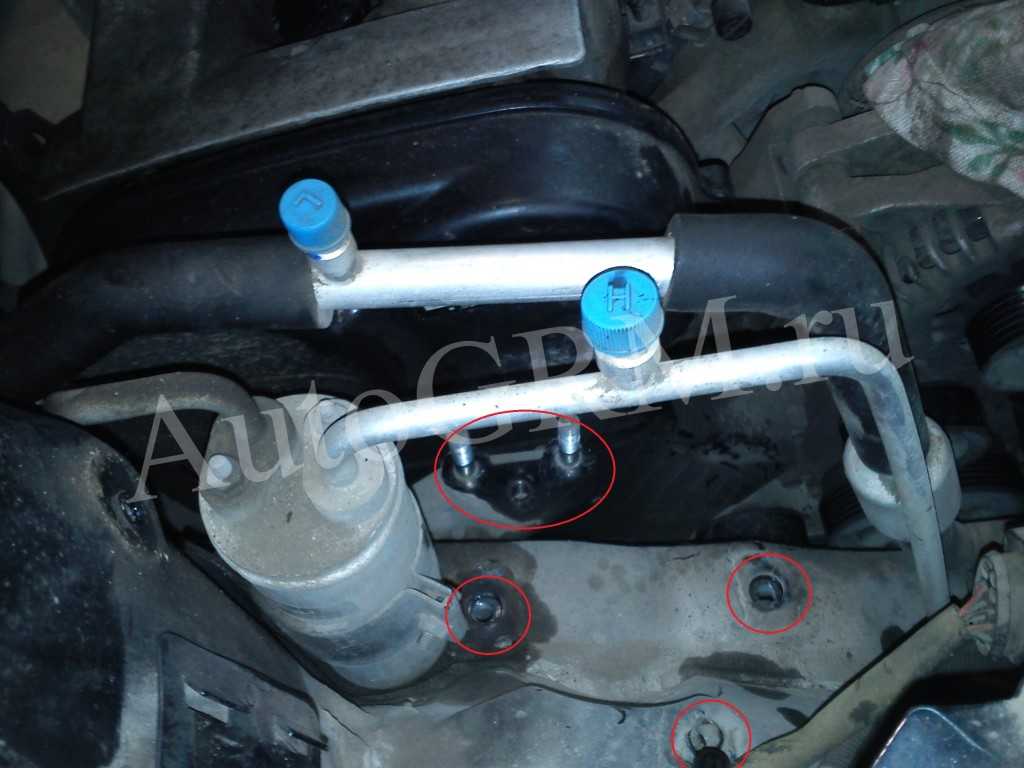

Как обычно мешаются всякие трубки, поэтому некоторые болты на фото не видны. Но вы их найдете без проблем. Без подушки двигатель выглядит так.

Ключом на шестнадцать, проворачиваем автоматический натяжитель ремня до ослабления и снимаем ремень навесных агрегатов. Пружина там серьезная так что придется попотеть. На фото ремень уже снят.

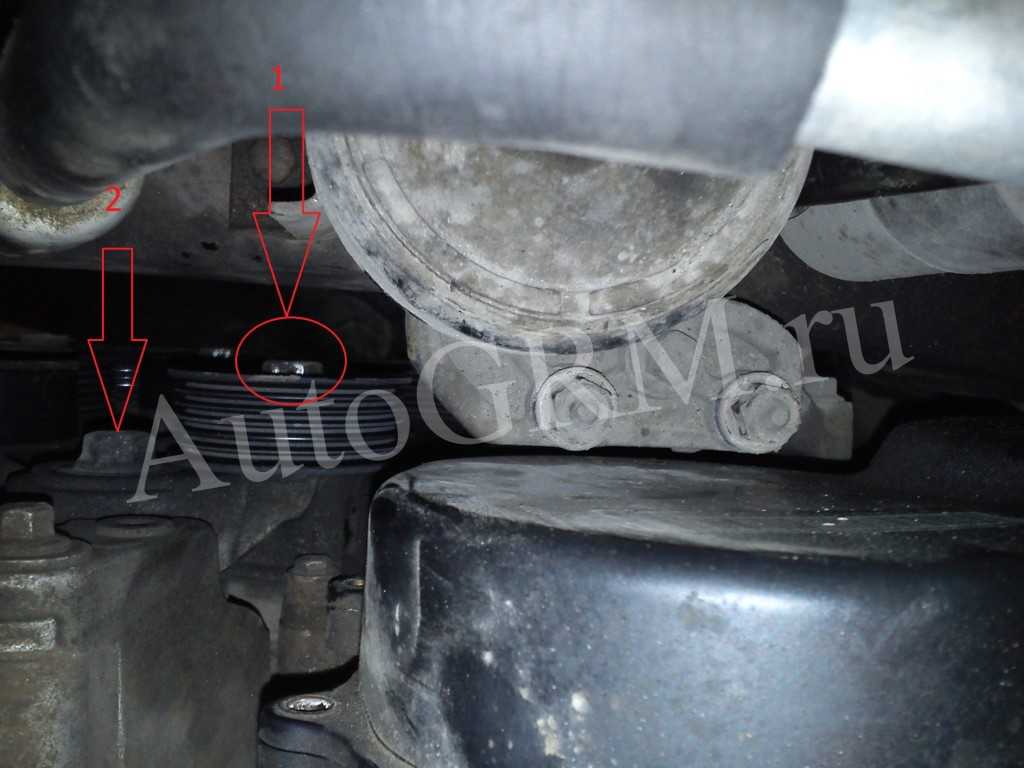

1 – болт крапления натяжного ролика к автоматическому натяжителю.

2 – болт крепления автоматического натяжителя.

Снимаем натяжитель, он мешает открутить один из болтов защитного кожуха. Верхний обводной ролик откручивать необязательно если нет люфта.

Откручиваем шесть маленьких болтов шкива коленвала и один большой нижнего обводного ролика и снимаем их.

Проворачиваем коленвал так чтобы метка была примерно параллельно полу и смотрела в сторону переднего бампера. И ставим свою метку на кожухе. Она понадобится для последующей проверки.

Снимаем остаток опоры двигателя, для этого откручиваем три болта. Болты упираются в лонжерон и я долго желал здоровья конструкторам, пока пытался ее вытащить.

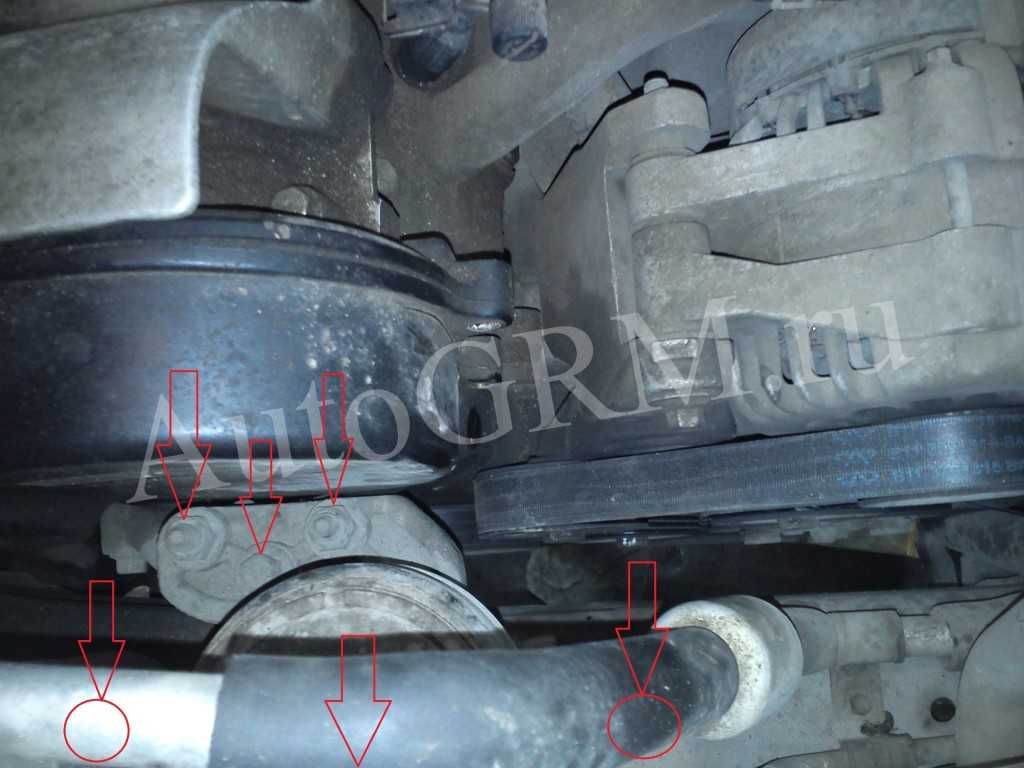

Затем снимаем верхнею защитную крышку ремня ГРМ. Отворачиваем четыре болта покроям и один посредине который невиден не под каким ракурсом. Не все болты под шестигранник!

Метим шкивы распредвалов в любом месте, лучше две метки друг напротив друга.

Далее откручиваем шесть таких же болтиков на нижней крышке и снимаем ее.

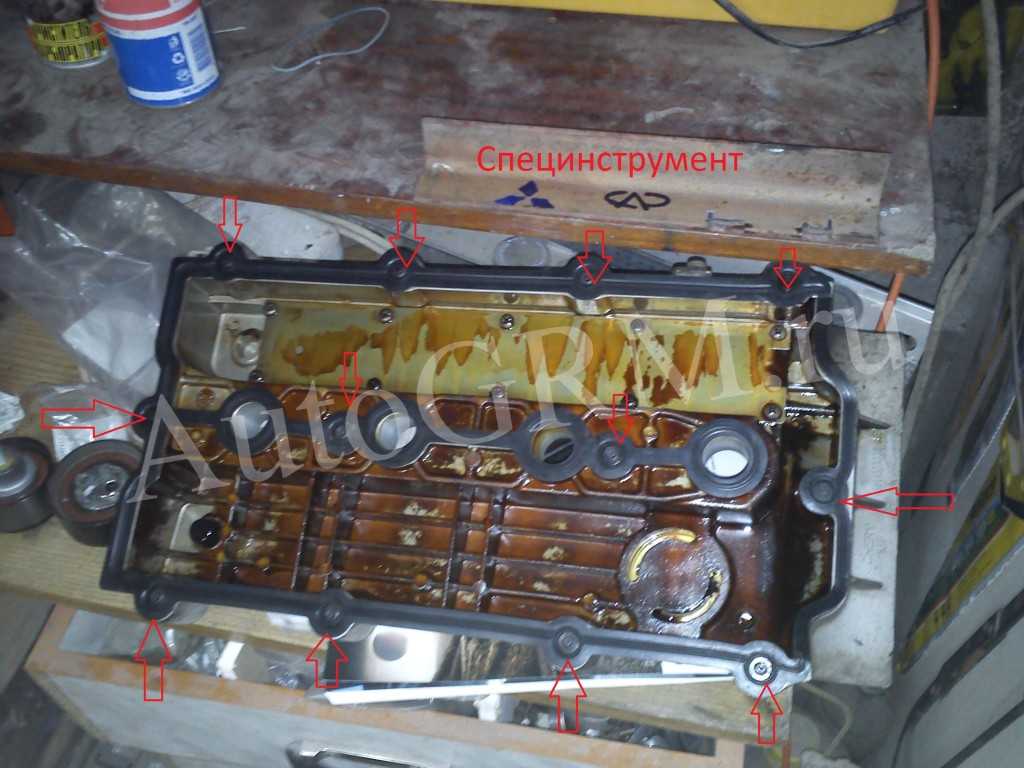

Снимаем бронепровода, выкручиваем свечи и отключаем датчик распредвала. Откручиваем двенадцать болтов и снимаем клапанную крышку.

Поскольку из-под прокладки выступало масло ее заменили. Вообще рекомендую менять все прокладки которые снимались это убережет вас от лишней работы в дальнейшем.

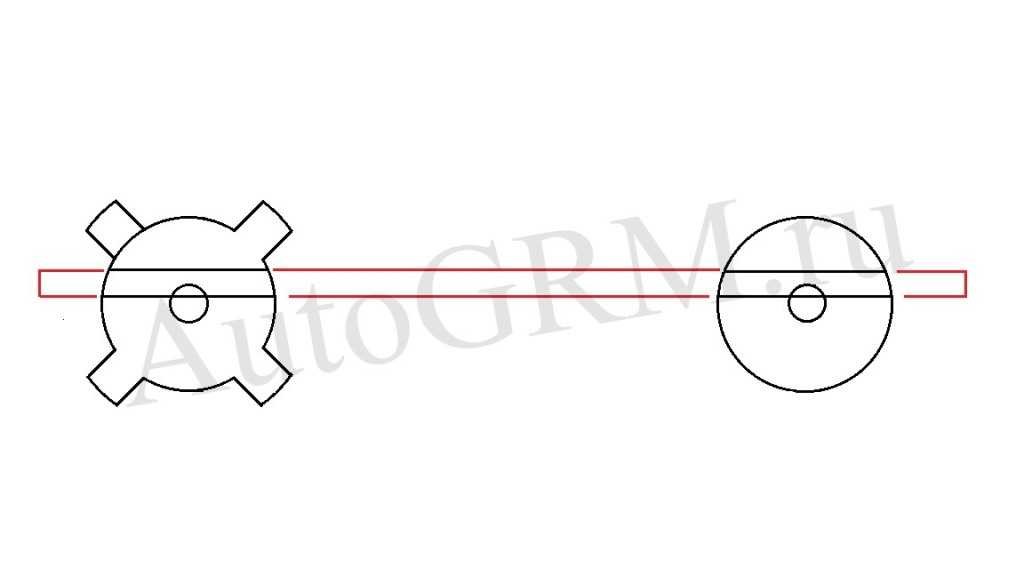

Если метка распредвала смотрит в сторону переднего бампера, то выемки на распредвалах должны встать друг на против друга. Они обозначены стрелкой. И прорези в торцах должны быть параллельно верхней плоскости головки блока цилиндров. Если это не так немного проворачиваем их немного за коленвал. В них и вставляем наш свежеизготовленный специнструмент. Поскольку клиент нас торопил то как всегда сделать главные фото мы забыли. Пришлось вспомнить школьный курс рисования. Специнструмент обозначен красным.

Поскольку первые метки немного не попали ставим еще две метки другим цветом на шкивах распредвала и блоке цилиндров напротив метки коленвала. Чем больше меток поставим, тем проще потом проверить и меньше вероятности ошибки. Главное не запутайтесь, две группы меток вполне достаточно.

Откручиваем болт натяжного ролика и шестигранником его немного проворачиваем до ослабления ремня. Снимаем ремень ГРМ.

Меняем натяжной и два обводных ролика.

Откручиваем шесть болтов крепления помпы и снимаем ее.

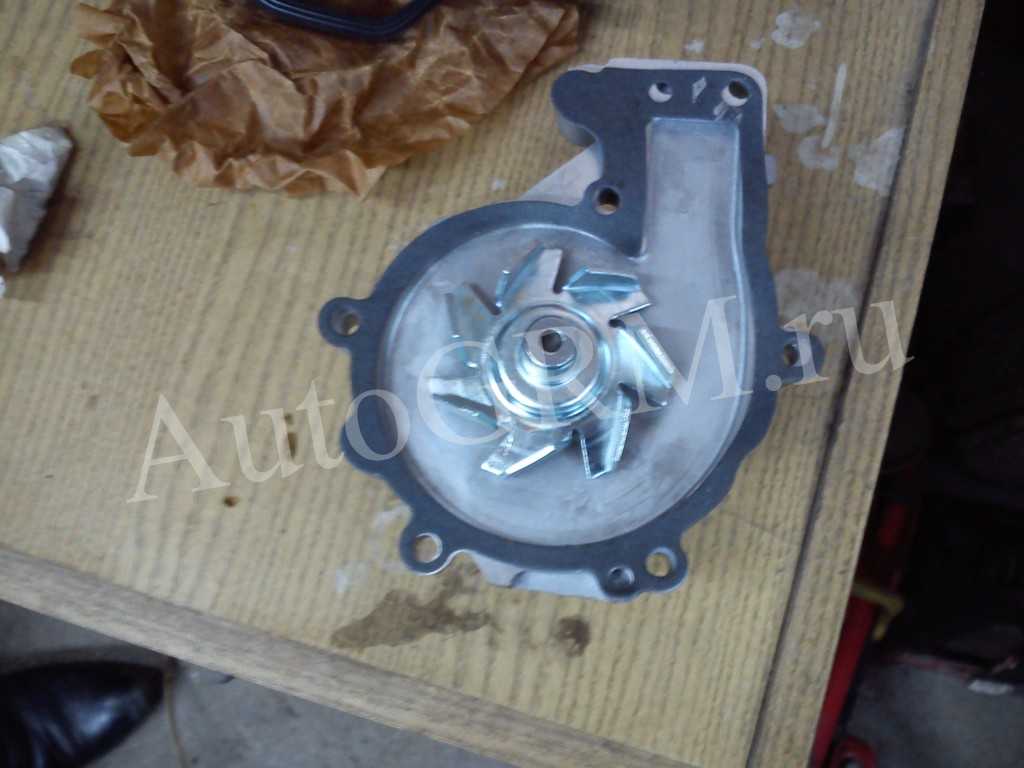

А вот и новая помпа.

Смазываем прокладку тонким слоем герметика, и ставим помпу на место. Во всех дилерских руководствах по ремонту написано, что вместе с заменой ремня ГРМ меняются все ролики и помпа, независимо от их состояния. Я считаю, что это правильно! Нередки случаи, когда жадный клиент возвращался через месяц со свистящей помпой или роликом и оплачивал опять всю работу целиком. Скупой платит дважды.

Ставим на место все ролики и сам ремень. Нисходящая ветвь ремня должна быть натянута, в противном случае при натяжке ремня метки сместятся.

Натягиваем его роликом до совпадения стрелки и паза. Используем шестигранник.

Затягиваем болт крепления ролика. Вынимаем наш спец инструмент.

Проверяем совпадение меток на шкивах распредвала и коленвале. Ставим нижний защитный кожух, на котором наша первая метка. Подводим коленвал к ней и проверяем совпадение на распредвалах. Если все в норме проворачиваем коленвал два оборота и убедившись, что клапана не встречаются с поршнями, проверяем метки еще раз. Теперь ставим все что сняли на место. Заливаем антифриз и заводим автомобиль. Теперь вы можете спокойно заменить ремень ГРМ на двигателе Acteco. Процедура не из легких, но если вы будите внимательны и не поленитесь несколько раз себя перепроверить, вы справитесь без особых усилий.

Почесав затылок приступаем к замене

1 – болт крапления натяжного ролика к автоматическому натяжителю.

2 – болт крепления автоматического натяжителя.

Откручиваем шесть маленьких болтов шкива коленвала и один большой нижнего обводного ролика и снимаем их.

Метим шкивы распредвалов в любом месте, лучше две метки друг напротив друга.

Далее откручиваем шесть таких же болтиков на нижней крышке и снимаем ее.

Необходимые инструменты

Перед тем как приступать к самой процедуре обновления ленты в газораспределительном механизме автомобиля, необходимо тщательно подготовиться. В частности автолюбитель должен убедиться, что у него есть все необходимые для предстоящей работы материалы. Но какие инструменты требуются для самостоятельной замены ремня ГРМ в Вортекс Эстина? Перечень представлен ниже:

Домкрат;
Технический фиксатор;
Разнокалиберные торцевые и накидные ключи;
Отвёртка или шило;
Пассатижи;
Тряпки или полотенца без ворса.

Также понадобится ряд деталей на замену:

Ролики;
Новый ремень ГРМ;
Сальники;
Прокладки.

Сам Вортекс Эстина устанавливается на горизонтальном подъёмнике или эстакаде. Также для подобных работ сгодится гаражная яма. Транспортное средство следует установить абсолютно горизонтально и таким образом, чтобы у автомеханика был доступ к нижней части его корпуса.

Важно учесть!

Сложную и длительную процедуру замены ремня ГРМ большинство автовладельцев предпочитает производить в условиях Станции Технического Обслуживания. Дело в том, что механизм газораспределения Вортекса Эстина — крайне щепетилен. Поэтому самостоятельно заменять рассматриваемый агрегат без опыта автомеханика не рекомендуется.
