Напряжение автомобильного аккумулятора: нормы, правила измерения

Под нагрузкой

Напряжение можно разделить на три основных  показателя:

• Номинальное;
• Фактическое;
• Под нагрузкой.

Если говорить о номинальном напряжении, его кстати принято указывать в литературе и прочих материалах, оно равняется – 12В, но прямо-таки этот показатель далек от фактического параметра, я молчу о нагрузке.

Как мы уже говорили, нормальное рабочее напряжение аккумулятора легкового автомобиля составляет 12,6 – 12,7вольт. Но на самом деле более достоверным является фактический показатель, который может колебаться в пределах от 12,4 вольт примерно до 12,8 В. Я хочу, подчеркнуть — этот параметр снимается без нагрузки, что говорится в состоянии покоя.

А вот если подать нагрузку на нашу батарею, то параметры будут совершенно другими. Нагрузка обязательна, эта проверка показывает работоспособность батареи, ведь зачастую выдержать нормальное напряжение могут все АКБ, а вот нагрузку «дохлые» не выдерживают.

Суть проверки проста – на полностью работоспособный АКБ, создают нагрузку (при помощи специального аппарата – «нагрузочной вилки») в два раза превышающее его емкость.

При «просадке» первым делом нужно зарядить батарею, и после повторить опыт с «нагрузочной вилкой», если большого проседания не замечено, значит АКБ была нужна подзарядка. Смотрим видео о проверке под нагрузкой.

Поиск и устранение неисправностей Увеличение разряда батареи

Во-первых, убедитесь, что у вас нет устройств, подключенных к 12-вольтовым розеткам. Например, отключите все зарядные устройства телефона, кабель для зарядки GPS или любое другое устройство.

Это нормально для предупреждения о повышенном заряде батареи или высоком уровне заряда батареи в холодную погоду или утром, когда у вас могут быть включены несколько элементов, таких как обогрев, вентилятор, заднее стеклообогреватель, подогрев сидений, радио, освещение, возможно, даже это подогрев рулевого управления. рулевое колесо.

В этом случае проверьте срок службы аккумулятора и замените его, если он старше пяти лет. Если аккумулятор был недавно заменен или является относительно новым, убедитесь, что аккумулятор BMW закодирован правильно.

Полностью зарядите батарею, используя зарядное устройство или за рулем вашего BMW не менее 30 минут. Если сообщение об ошибке появляется снова, пришло время выполнить дальнейшее устранение неполадок.

Второй тест, который вы можете выполнить, это измерить напряжение аккумулятора. Для этого вам понадобится цифровой мультиметр. Не волнуйтесь, если вы не использовали его раньше. Они очень просты в использовании.

Подключите мультиметр к положительной клемме аккумулятора под капотом, когда двигатель не работает. Аккумулятор должен обеспечивать не менее 12 вольт. Включите зажигание, и напряжение аккумулятора должно оставаться выше 12 вольт. Заведите автомобиль и перепроверьте напряжение. Оно должно быть между 13 и 14,5 вольт. Если аккумулятор не поддерживает напряжение более 12 вольт, возможно, его необходимо заменить.

Foxwell NT510 для BMW

Если проверка батареи хорошая, следующим шагом будет считывание кодов с модуля DME и выполнение полного сканирования системы.

Это простая процедура, которую вы можете выполнить самостоятельно, но для этого требуется хороший сканер BMW OBD2.

Обратите внимание на другие модули, в которых могут храниться коды неисправностей. Возможно, что другой модуль неисправен и потребляет слишком много тока от батареи

Например, штатный усилитель может потреблять слишком много тока.

Модуль EDC также может потреблять чрезмерный ток. Чтобы проверить это, отсоедините модуль EDC, который, как известно, выходит из строя и выдает предупреждение о повышенном использовании батареи. Модуль EDC расположен в багажнике. Вы по-прежнему сможете управлять своим BMW, но не можете изменить режим жесткости, если отсоедините модуль EDC.

Если это не сработает, определите, подключили ли вы какой-либо аксессуар непосредственно к отрицательной клемме аккумулятора. Снимите соединение с клеммы и используйте одну из точек заземления/болтов на корпусе.

Еще одна вещь, которую нужно проверить, это убедиться, что ваш BMW идет спать, как только он припаркован. После того, как BMW припаркован и выключен, большинство систем остаются включенными еще на 20 минут. Тогда большинство систем перейдет в «спящий режим».Вы можете разрешить машине идти спать, а затем проверить наличие чрезмерного тока на предохранителях. Для этого вам нужно оставить двери или капот открытыми, чтобы вы могли получить доступ к панели предохранителей и позволить машине заснуть.

Про регуляторы

Конструктивно таблетки, контролирующие напряжение в генераторе, способны повышать ток до 13.6 вольт. Известно, что существует две схемы подключения регулятора: старая и новая.

Старая схема – это более надежный вариант, не слишком повышающий напряжение, но и не позволяющий ему опускаться до критичных значений. А вот новая – хотя она полностью скопирована со старой, имеет много недостатков.

Хронический недозаряд АКБ – это именно тот самый недостаток новой схемы. Проблематичным становится запуск двигателя в холодное время года. Владельцам приходится ставить предпусковые подогреватели или придумывать что-то еще.

Некачественные регуляторы заставляют АКБ поглощать энергию только летом, т.е, при плюсовой температуре. Зимой же, особенно если совершать короткие пробеги на авто, батарея не успевает прогреваться, хотя бы до 0, и периодически разряжается.

Опытные автомобилисты рекомендуют зимой проезжать не меньше 20-30 минут, чтобы восстановить АКБ.

Итак, как же решается проблема? Очевидно, что наилучший вариант – повысить напряжение в бортовой сети, а как это сделать? Необходимо заставить таблетку «поверить», что якобы в сети низкое напряжение. Тем самым, мы добьемся того, что ген будет выдавать недостающий вольтаж.

Низкое напряжение в бортовой сети автомобиля может быть вызвано наличием большого количества потребителей. Например, если используется мощная акустическая система с сабвуфером и усилителем, спады напряжения неизбежны.

Вместо диода использовать можно также специальные регуляторы, которые выдают три значения вольтажа, в зависимости от температуры воздуха: 13.2, 13.9 и 14.5 вольт. Получается три режима: летний, весна/осень и зима.

Рекомендуем к просмотру таблицу, где приведены данные о нормальном заряде АКБ и стандартной работе генератора.

Эффективность диода, повышающего напряжение в бортовой сети, не подлежит сомнениям. Так делают почти все опытные автомобилисты, владельцы отечественных моделей. После этого, машина будет легко запускаться не только летом, но и зимой. Высокий ток – четкая зарядка.

• Абсолютно легально (статья 12.2);
• Скрывает от фото-видеофиксации;
• Подходит для всех автомобилей;
• Работает через разъем прикуривателя;
• Не вызывает помех в радиоприемнике и сотовых телефонах.

Нормальное напряжение аккумулятора автомобиля зимой

Из-за зимних морозов значение электролитической плотности АКБ начинается изменяться. При этом вольтаж будет зависеть от того, сколько процентов заряда имеет АКБ. Если процент большой, то значение будет увеличиваться, а если зарядки мало, то параметр снизится, а из-за этой причины запустить двигатель будет проблематично.

У автовладельцев имеется такая точка зрения, что зимой этот параметр серьезно снижается, но на самом деле это не так, при морозе химические реакции начинают работать медленнее.

При отрицательной температуре окружающей среды в -20˚С нормальным значением напряжения является 12В. Однако из-за замедления прохождения химических реакций происходят такие изменения как:

• Уменьшение рабочей энергоемкости АКБ машины. Она составляет половину от заявленных параметров, которые указаны на маркировке.
• При электролитической плотности в 1,3 г/см3 вольтаж зимой достигает 12,5В.
• Если внешняя температура воздуха меньше -25 градусов, то батарея прекращает подзаряжаться от генератора.

Для увеличения плотности батареи в транспортном средстве, который используется в северных районах, добавляют в АКБ состав концентрации сильной двухосновной кислоты.

При нахождении плотности электролита в пределе от 1,30г/см3 до 1,32г/см3, нормальным значением вольтажа аккумулятора без дополнительной нагрузки при отрицательной температуре будет 13В.

При увеличении такой концентрации, необходимо внимательно смотреть, чтобы электролитическая плотность не достигла 1,35 г/см3, так как это может вызвать поломку пластин.

Сколько вольт должен показывать заряженный аккумулятор без нагрузки

Такой замер проводится на отстоявшейся батарее. В состояние покоя АКБ обычно вводят на ночь. Отключив клеммы с вечера, имеем уравновешенную плотность электролита на утро и действительный заряд без утечки токов во время стоянки машины.
Для измерений вполне сойдет мультиметр. Переведите центральную крутилку в режим постоянного напряжения с предельным значением «20» и прибор готов к работе. Чтобы зафиксировать вольтаж, прислоните один щуп к одному полюсу, второй – к противоположному.

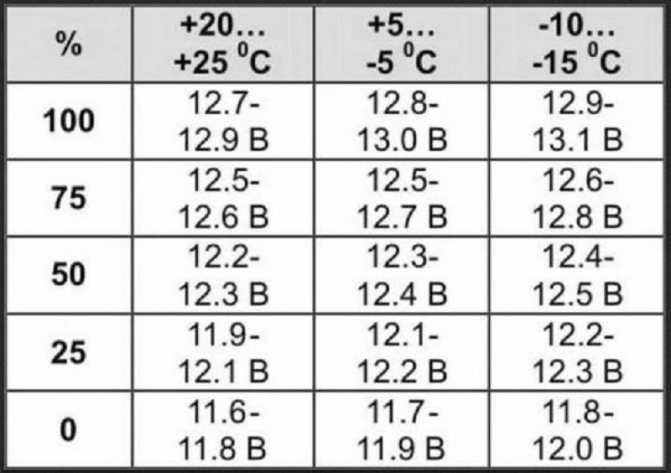

Итого, заряженный на 100% аккумулятор легкового автомобиля без нагрузки показывает:

• 12,7-12,9 Вольт при +20…+25°C.
• 12,8-13,0 Вольт при -5…+5°C.
• 12,9-13,10 Вольт при -10…-15°C.

Примечательно, что напряжение выше 12,8 В поддерживается недолго. Чтобы аккумулятор был постоянно заряжен даже зимой, в северных регионах искусственно повышают плотность электролита с обычных 1,28 до 1,32 г/см3. На Юге же чаще заряжают изделие от сетевого зарядника.

Какое напряжение на аккумуляторе автомобиля считается нормальным

Стоит отметить, что на приборном щитке современных моделей авто уже нет индикаторов, показывающих величину напряжения АКБ. Для того чтобы самостоятельно определить работоспособность аккумулятора, стоит приобрести мультиметр. С помощью данного устройства нужно минимум один-два раза в месяц проверять показатель вольтажа АКБ. Это позволит предупредить ситуацию, когда аккумулятор не сможет выдать нормальный пусковой ток, необходимый, чтобы завести силовой агрегат.

При каком минимальном показателе напряжения АКБ будет не в состоянии осуществить запуск мотора? Точное значение этого параметра указать сложно. В обычном состоянии напряжение аккумуляторной батареи находится на уровне 12,5-12,7 В. Эти цифры могут меняться в зависимости от эксплуатационных условий, что считается нормальной ситуацией. Более того, некоторые бренды, которые выпускают АКБ для авто, указывают, что для их аккумуляторов нормой является напряжение от 13 В до 13,2 В. Эксперты считают, что такие показатели допустимы. При этом измерение стоит проводить не сразу после полной зарядки АКБ. Если подождать около 60 минут, то его значение опустится, к примеру, с 13 В до 12,7 В.

В тоже время показатель вольтажа может меняться и в сторону уменьшения. Но если он опускается ниже 12 В, то можно утверждать, что аккумулятор автомобиля разрядился примерно на 50%. В этом случае батарею следует зарядить до нормального напряжения. Эксплуатация автомобиля с АКБ, которая имеет низкий уровень зарядки, сопровождается сульфатацией свинцовых пластин, что приводит к снижению срока эксплуатации батареи.

Стоит отметить, что в нормальных условиях завести силовой агрегат легкового авто можно и при низком напряжении АКБ. Если у аккумулятора нет неисправностей, а генератор во время работы мотора обеспечивает необходимый заряд, то и при низкой зарядке батарея может эксплуатироваться.

Если же нормальное напряжение аккумулятора автомобиля в покое (при отключенных потребителях и заглушенном двигателе) снижается до показателей менее 11,6 В, можно говорить о практически полной разрядке батареи. В этом случае недопустима эксплуатация АКБ без проверки ее исправности и подзарядки.

Подытоживая приведенную выше информацию, отметим, что нормальное напряжение аккумулятора автомобиля — от 12,6 В до 12,7 В, но в редких случаях оно может достигать и 13,2 В. При этом достаточно часто при измерении этого параметра у АКБ легковых авто фиксируются показания на уровне 12,2-12,49 В (неполная зарядка). Такие показатели нельзя назвать очень плохими, так как заметное снижение качества работы автомобильного аккумулятора наблюдается лишь при падении его напряжения ниже уровня 11,9 В.

Какое напряжение на аккумуляторе автомобиля вообще считается нормальным

Здесь также имеется в виду напряжение заряженного аккумулятора автомобиля без нагрузки. Это 12,5–13,2 В. Последний вольтаж получается по окончании подзарядки. Какое напряжение должен показывать заряженный аккумулятор автомобиля после 12-часовой выдержки с заглушенным двигателем? Это 12,6–12,8 В. Чтобы получить точные данные, измерения осуществляются где-то через 12 часов после того, как двигатель перестал работать. Это может быть, например, утро, когда машина ночь провела на стоянке или в гараже. Перед измерением одну клемму («массу») снимите с аккумулятора. Удержать свой заряд без изменений новая и заряженная батарея ёмкостью, например, 50 А/ч сможет 141 сутки (при плюсовой температуре воздуха), если она отсоединена от бортовой сети автомобиля. При подключении к ней время сохранения заряда уменьшается в 2 раза. Почему? Даже при заглушенном силовом агрегате и выключенном зажигании потребление тока продолжается: например, из-за подключённой сигнализации утечка составляет от 0,02 до 0,05 А/ч.

Минимальное напряжение

Чтобы избежать глубокого разряда батареи, что чревато необратимыми химическими процессами (сульфатацией), и выхода АКБ из строя, необходимо постоянно контролировать напряжение. Минимальное напряжение автомобильного аккумулятора – 10,5 В (воспользуйтесь ЗУ для восстановления работоспособности изделия). Иное дело U = 9 В. При таком значении нормально зарядить изделие можно только качественным ЗУ. Но даже восстановленная АКБ вряд ли будет полноценно работать. Есть, конечно, специальные схемы по десульфатации батареи, но, стоит повториться, 100%-го эффекта это не даст. Подобная ситуация может говорить о возможном замыкании между пластинами.

Под нагрузкой

Измерение напряжения на клеммах аккумулятора под нагрузкой подразумевает использование специального прибора – нагрузочной вилки. Но не забывайте: посредством устройства определяется всего лишь общая работоспособность батареи и степень её заряженности либо, наоборот, разрядки. Данный аппарат не определит ёмкость АКБ и начавшуюся сульфатацию (если она идёт, конечно). Исходя из этого, очевидно, что показания прибора не позволяют сделать вывод о сроке эксплуатации АКБ. Аппарат состоит:

• из корпуса с мультиметром;
• спирали, выполняющей функцию сопротивления;
• проводов, оканчивающихся зажимами типа «крокодил»;
• включателя.

Всего встречается два типа приборов: аналоговые (со стрелкой) и цифровые. Последние пользуются большей популярностью, так как выдают более точные показания. Практически все вилки предназначены для работы при положительной температуре от +1 до +35 градусов. Но есть и дорогие модели, способные исправно функционировать и в тридцатиградусный мороз. Создаваемый прибором ток колеблется в пределах 100–200 А. В некоторых моделях это значение можно регулировать. Время проверки аккумулятора под нагрузкой – не более 10 сек. Интересно, что по стандартам Евросоюза оно доходит до 20 сек. Нормальное напряжение аккумулятора автомобиля без нагрузки – 12,6–12,7 В.

При работающем двигателе

При заведённом моторе напряжение на аккумуляторе автомобиля из-за генератора будет несколько выше – 13,6–14,2 В. Оговорка: в течение десяти минут после пуска оно выше. Проверку напряжения на аккумуляторе автомобиля при работающем двигателе следует производить после того, как мотор проработает хотя бы 15 минут. Далее включите все потребители энергии в авто:

• стеклоочистители;
• обогреватель заднего стекла;
• отопитель (на максимальном режиме);
• дальний свет;
• магнитолу.

Показания вольтметра должны измениться незначительно – на 0,2–0,3 В. Если напряжение аккумулятора автомобиля при работающем двигателе падает на большее значение, возможны проблемы с генератором. Здесь имеет смысл сделать небольшое отступление. В некоторых машинах (например, ВАЗ2108–2115) на конвейере ставят стандартный родной генератор, выдающий 80 А. Если задействовать потребители, а многие ещё пользуются такими штуками, как сабвуфер, усилитель к магнитоле (особенно если громкость вывернуть на полную мощность), то генератор просто не справляется с нагрузкой, и напряжение на АКБ становится меньше нормы. Решить проблему можно только одним способом: приобрести генератор на 100 А (он подходит по креплениям).

Степень заряда в зависимости от напряжения

Автомобилистам полезно знать о том, какому напряжению соответствует тот или иной уровень заряда. Ошибочно считать, что если 100% соответствует 12,6 В, то 6,3 В является признаком 50% заряда.

Проще всего определить степень заряда или разряда визуальным методом, с помощью индикатора. Не потребуется никаких инструментов, чтобы сделать выводы:

• если индикатор зелёный, с АКБ всё хорошо, заряд составляет не менее 60% от номинальных значений;
• если цвет тёмный, тогда АКБ следует подключить к зарядному устройству;
• светлый или белый цвет обычно говорит о том, что в АКБ необходимо долить дистиллированную воду.

У каждого производителя могут быть свои принципы диагностики состояния по этому индикатору.

Если индикатора нет либо вы хотите убедиться в его точности, тогда можно задействовать мультиметр.

В зависимости от напряжения, можно узнать примерный уровень работоспособности, выраженный в процентах:

• если напряжение около 10,5 В, батарея разряжена полностью, это 0%;
• если 11,3 В, это соответствует 10%;
• заряд на уровне 12 В говорит про заряд на 50%;
• когда мультиметр показывает 12,2 В, это сопоставимо с 60%;
• на 80% заряда указывает 12,4 В;
• если вы видите на приборе 12,6 В и выше, заряд 100%.

Даже когда через 4-5 лет батарея работает неплохо, водитель придерживался всех правил эксплуатации и не допускал полного разряда, протекающие химические процессы всё равно ведут к постепенному разрушению свинцовых пластин.

Статьи по теме

Замена привода ГРМ «Джили»: пошаговая инструкция

Уходит антифриз, а подтеков нет: причины и устранение проблемы

Почему не работает омыватель лобового стекла и как устранить неполадку

Как проверить моторное масло на качество и подлинность

Замена стекла «Хендай»: порядок действий

Замена сцепления «Фиата»: «Альбеа», «Дукато» и «Добло» (пошаговая инструкция)

Полная замена масла в АКПП: подробная инструкция

Замена лобового стекла на Nissan: описание процедуры, основные ошибки

Замена привода ГРМ «Сузуки»: периодичность выполнения, рекомендации автовладельцев

Датчик уровня антифриза: ремонт или только замена

Ремонт рулевой рейки: этапы и особенности

Замена ремня ГРМ ауди: как осуществляется на бензиновом и дизельном ДВС

Можно ли мешать тосол с антифризом: мнение экспертов и автолюбителей

Как убрать царапины с лобового стекла своими руками: пошаговое руководство

Замена сцепления без снятия коробки: пошаговое руководство

Сколько времени необходимо заряжать аккумулятор

Нет точного определения времени требуемого для полного заряда , так как есть несколько факторов, влияющих на это. Поэтому время заряда может быть от пары часов и до нескольких суток.

Существует 4 основных фактора влияющих на время зарядки АКБ.

• Процент разряженности аккумулятора. Полностью разряженную АКБ по времени придется заряжать намного дольше, чем разряженную на 50%.
• Степень износа батареи. Со временем пластины АКБ осыпаются и её емкость уменьшается. Возьмём для примера изношенную АКБ емкостью 60А*час. Но её ёмкость по факту не будет равна 60А*час, а будет меньше, например, 50-45 А*час. Следовательно, изношенный аккумулятор зарядится быстрее, чем аналогичный, но новый.
• Сила тока и напряжение зарядки. Чем меньше сила тока, тем медленнее происходит зарядка.
• Скорость приема заряда. Например, холодный аккумулятор хуже заряжается. Это связано с тем, что скорость химической реакции (электролиза) зависит от температуры. Поэтому перед зарядкой его необходимо отогреть при комнатной температуре, если он занесен зимой с улицы.

Если для зарядки используется автоматическое зарядное устройство, то оно само определит, когда АКБ заряжена, отключится и сообщит о полном заряде какой-либо индикацией. При зарядке по мере заряда уменьшается разница между ЭДС аккумулятора и зарядным напряжением, вследствие чего снижается ток. При достижении силы тока примерно в 0.5А зарядное устройство прекращает зарядку.

Если заряд производится не в автоматическом режиме, то нужно дождаться момента, когда сила тока опустится до своего минимального значения (примерно 1- 0.5А) и останется на этом уровне около трёх часов не изменяясь. После этого можно отключать ЗУ и замерять плотность электролита.

Понять, что аккумулятор заряжен полностью, можно по двум признакам. Это достижение электролитом плотности 1,27 г/см3 и напряжения на клеммах батареи 12.7В. Замеры плотности и напряжения следует производить после отключения ЗУ и прошествии некоторого времени после зарядки. Нужно, чтобы электролит устоялся и перестал выделять пузырьки газа.
