Подробная инструкция по квалифицированной замене ремня грм на chery fora

Выбор нового ремня

Производитель рекомендует на автомобиль устанавливать оригинальные комплектующие. Они продаются у официальных дилеров. Недостаток заключается в том, что многие детали на прилавках официального магазина отсутствуют. Их необходимо заказывать и ждать около двух недель. Ремни ГРМ не исключение

Чтобы заменить эту расходную деталь сразу, можно обратить внимание на качественные аналоги

Фирмы, которые производят качественные ремни ГРМ:

Перечисленные выше наименования компаний часто фигурируют в партнерских контрактах известных производителей автомобилей. Это значит, что их комплектующие качественные, а сотрудники дорожат своей репутацией. Чтобы не переплачивать за комплектующие, можно воспользоваться подобными фирмами производителями. После выбора ремня можно перейти к подготовительным работам.

Процедура замены

Эту операцию владельцы Чери Амулет доверяют специалистам СТО, некоторые выполняют её самостоятельно. Если владелец машины умеет обращаться со слесарным инструментом, знает устройство силового агрегата своего автомобиля, можно смело браться за работу. Заменить ремень можно в гараже со смотровой ямой, на эстакаде или подъёмнике. А также потребуется приготовить инструмент, расходные материалы:

  1. Набор гаечных ключей, в том числе головки, удлинители для них.
  2. Отвёртки с плоским, крестообразным лезвием.
  3. Автомобильный домкрат.
  4. Противооткатные башмаки.
  5. Подставка под кузов машины.
  6. Зубчатый ремень.
  7. Натяжной ролик, другие расходные материалы.

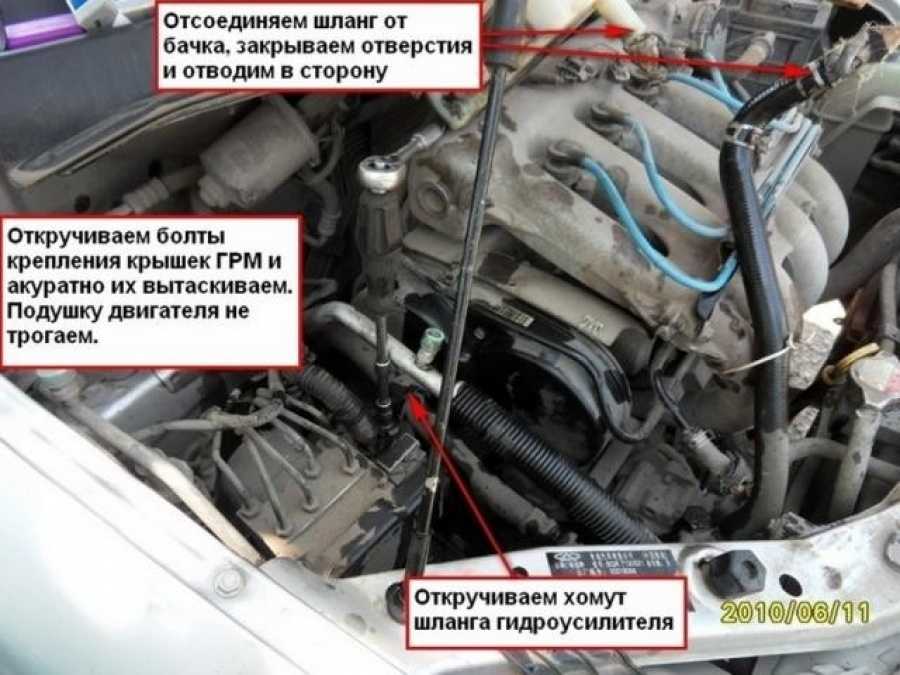

Работу начинают в моторном отсеке. Чтобы добраться до приводного механизма ГРМ, придётся демонтировать некоторые узлы моторного отсека. Мешают работе блок реле, корпус воздушного фильтра с патрубками, это всё снимают, откладывают в сторону.

Следующим шагом будет снятие верхнего защитного кожуха механизма привода ГРМ. Это сделать несложно, стоит только отвинтить винты её крепления.

Снятие верхней крышки ГРМ

Теперь кузов автомобиля с правой стороны поднимают автомобильным домкратом, перед этим под колёса устанавливают противооткатные башмаки. После подъёма кузова под него устанавливают надёжную подставку. Далее следует снять переднее правое колесо.

Снятие колеса

Накидным ключом срывают болт на шкиве коленвала, но полностью его не выворачивают. После этого можно вывинтить крепёжные винты на среднем и нижнем защитных кожухах привода ГРМ.

Снятие нижней крышки ГРМ

Вращая коленвал мотора, устанавливают установочные метки в приводе клапанов.

Далее порядок действий будет примерно таким:

  • Ослабляют натяжение ремня в приводе генераторной установки, компрессора, снимают его с двигателя.
  • Таким же образом поступают с ремнём гидроусилителя в рулевом управлении.
  • Теперь можно вывернуть болт крепления на шкиве коленчатого вала, снимают его. Для этого необходимо покачивать его из стороны в сторону.

Болт крепления шкива коленвала

  • Далее следует нанести метки на шкив распредвала и блок цилиндров, чтобы не произошло его произвольное проворачивание.
  • Для снятия ремня ослабляют натяжной ролик, демонтируют его, снимают его со шкивов, но не проворачивают их.

Сборку механизма производят в обратном порядке. Устанавливают на своё место шкив коленвала, новый натяжной ролик. В некоторых случаях также меняют насос охлаждающей жидкости. Далее ещё раз тщательно проверяют совпадение установочных меток, только после этого можно устанавливать новый зубчатый ремень. Натяжение в приводе регулируют сдвиганием кронштейна натяжителя вправо так, чтобы ремень можно было повернуть пальцами руки на 90 градусов. После этого следует провернуть коленвал мотора на два оборота, если установочные метки на своих местах, можно заканчивать сборку механизма.

Установочные метки

Эффективная работа силового агрегата только при правильной установке фаз газораспределения в клапанном механизме. Для этого в приводе механизма ГРМ всегда имеется несколько установочных меток. Специалисты рекомендуют проверять их совпадение периодически, при проведении технического обслуживания двигателя. В таком положении поршня первого и четвёртого цилиндров находятся в верхней мёртвой точке. Для их установки проворачивают шкив коленвала накидным ключом, одновременно наблюдают за положением установочных меток.

Метка распредвала

Они имеются на коленчатом валу и блоком цилиндров мотора, также отмечен шкив распредвала с головкой блока цилиндров. Шкив распредвала в одном из отверстий имеет выступ в виде «пики», который должен совпадать с отверстием в головке блока цилиндров. Зубчатый шкив коленвала также имеет выступ в виде «пики», он также должен совпадать с отметиной на блоке цилиндров. Малейшее несовпадение этих меток не только не обеспечит должную эффективность работы силового агрегата, но и может привести к повреждениям клапанов, поршней, других деталей кривошипно-шатунного механизма.

Метка коленвала

В каких случаях необходима замена?

Ремень ГРМ — это резиновое изделие с зубьями на внутренней поверхности. Его основное назначение – служить связующим звеном между двумя валами: распределительным и коленчатым. Кроме того, он также является приводом для масляного насоса и помпы.

Если не выполнить вовремя замену, возможен обрыв ремня. Для автомобиля Chery Amulet это может иметь самые печальные последствия. При обрыве клапана встречаются с поршнями и гнутся, могут сломаться коромысла. Эти неисправности приводят к капитальному ремонту двигателя или его замене.

Замена ремешка ГРМ – регламентная операция, которая выполняется согласно срокам, которые указаны в мануале Chery Amulet, через 40 тыс. км пробега или четыре года. Кроме того, через каждые 15 тыс. км следует выполнять визуальный осмотр механизма газораспределения и менять расходники, если обнаружены следующие дефекты:

  • трещины, складки, выпуклости, следы износа на внешней поверхности;
  • надрыв, потертость, износ зубьев;
  • отслоение тканей, обтрепанные боковые поверхности;
  • следы рабочих жидкостей на одной из поверхностей.

Если обнаружены следы масла, это говорит о том, что сальники не обеспечивают надлежащую герметичность. Необходимо устранить причину течи масла и обязательно поменять ремень, так как масло действует разрушающе на резину

При осмотре ГРМ следует обратить внимание на помпу и натяжной ролик, при наличии дефектов или люфта, их нужно заменить. Рекомендуется натяжной ролик менять при каждой замене расходников

Двигатели на Чери Тигго: все версии

За годы выпуска производитель Chery Tiggo успел поменять несколько типов моторов. Кратко рассмотрим их особенности.

1,5-литровые ACTECO

SQRE4T15 (с турбокомпрессором) и его версия SQRE4T15B — бензиновый силовой агрегат. Начиная с 2016 года устанавливался на Chery Tiggo 7 первого поколения.

Тип горючего — бензин. Объем — 1,5 л. Мощность — 152 л. с. при максимальном моменте вращения в 210 Н*м.

Имеет два распред вала, 16 клапанов, цепной ремень ГРМ.

1,8-литровые

В категории на 1,8 л Чери Тигго представлены двигателем SQR481FC. Это инжекторный мотор мощностью на 132 «лошади» при 5750 оборотах в минуту. Наибольший момент вращения — 170 Н*м при 4500 об/мин. Топливо — бензин.

Устанавливался на Tiggo T11 (рестайлинг) с 08.2013 по 11.2016 г.

Наиболее востребованными являются 2-литровые двигатели Чери Тигго.

Они представлены следующими вариантами:

2,4-литровые

В этой категории представлен двигатель 4G64S4M с мощностью 95 кВт или 165 «лошадей» при максимальном моменте вращения. Это 16 клапанный четырехцилиндровый мотор, изготовленный по лицензии Mitsubishi Motors Co.

Устанавливался на Tiggo T11 первого поколения с 10.2005 по 07.2013 года.

Оплата через PayPal

После выбора оплаты через PayPal запустится платежная система PayPal, где требуется выбрать способ оплаты банковская карта или аккаунт PayPal.

Если у Вас уже есть аккаунт PayPal, то Вам необходимо зайти в него и осуществить платеж.

Если у Вас нет аккаунта в PayPal, и Вы хотите оплатить с помощью банковской карты через PayPal, Вам необходимо нажать на кнопку «Create an Account (Создать аккаунт)» — на рисунке показано стрелочкой.

После чего PayPal предложит вам выбрать Вашу страну и указать данные кредитной карты.

После указания данных, необходимых для осуществления платежа, надо нажать на кнопку «Pay Now (Оплатить)».

2. Привод газораспределительного механизма (ГРМ)

1.1 Снятие

Примечание: Для нормальной работы двигателя, рекомендуется заменять ремень привода ГРМ каждые 50000 км.

1. Снять с двигателя насос гидроусилителя рулевого управления, компрессор системы кондиционирования и генератор (см. выше).

2. Используя шестигранный ключ отвернуть пять болтов крепления верхней крышки ремня привода ГРМ (газораспределительного механизма), как показано на рисунке.

Примечание: На рисунке ниже кругами отмечены места расположения пяти болтов крепления верхней крышки ремня привода ГРМ.

3. Используя торцовый ключ с головкой (№13) отпустить болт регулировочный болт, как показано на рисунке ниже (регулировочный болт расположен над стартером).

4. Установить специальное приспособление (СН-20003) в отверстие регулировки, затем завернуть его. Специальным ключом, проворачивать коленчатый вал в направлении работы двигателя, аккуратно заворачивая специальное приспособление до тех пор, пока коленвал не заблокируется.

5. Используя торцовый ключ, отвернуть шесть болтов крепления шкива коленчатого вала. При установке момент затяжки болтов крепления 55±5 Н∙м.

6. Используя торцовый ключ с насадкой (№10), отвернуть шесть болтов крепления нижней крышки ремня привода ГРМ, как показано на рисунке ниже.

Примечание: Расположение болтов крепления нижней крышки указано на рисунке ниже кругами.

7. Используя торцовый ключ отпустить болт крепления ролика натяжителя приводного ремня ГРМ. Затем снять ремень привода ГРМ, как показано на рисунке. При установке, момент затяжки болта крепления 27±3 Н∙м.

Когда требуется замена?

Производитель Чери Бонус рекомендует менять ремень ГРМ раз в 100 тысяч километров пробега. Но если транспортное средство постоянно эксплуатируется в жестких погодных условиях, то процедуру следует проводить раз в 50-70 тыс км пробега. Также необходимость замены раньше указанного срока возникает и в том случае, если детали были уже заменены. Рекомендуемый интервал в 100 тыс. км пробега распространяется только на ремни, которые были установлены на заводе.

Другие признаки необходимости замены:

Если присутствует хотя бы один из перечисленных симптомов выше, следует как можно скорее провести визуальный осмотр ремня ГРМ. При помощи этой процедуры можно узнать, насколько сильно изношен элемент газораспределительного механизма. Если одновременно возникают два и более признака, расходную деталь желательно заменить. Но чтобы это сделать, в первую очередь необходимо правильно выбрать деталь.

Скачивание книги

После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:

Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.

Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги

В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.

6. Масляный насос

1.1 Снятие и установка

1. Зафиксировать положение коленчатого вала (см. выше). Затем, используя торцовый ключ, отвернуть болты крепления масляного поддона. При установке момент затяжки болтов крепления 15±3 Н∙м.

2. Используя отвертку, отсоединить масляный поддон от блока цилиндров.

Примечание: Так как масляный поддон установлен на блок цилиндров на герметик, запрещается прикладывать ударные нагрузки при отсоединении, чтобы исключить его повреждение и/или поверхности разъема блока с поддоном.

3. Отвернуть болт крепления, затем снять маслоприемник, как показано на рисунке.

4. Отвернуть болты крепления и снять масляный сепаратор, как указано на рисунке.

5. Отвернуть восемь болтов крепления масляного насоса. При установке, затянуть болты крепления с моментом затяжки 8 Н∙м.

6. Снять с оси масляный насос в сборе, затем снять прокладку насоса, как показано на рисунке.

Примечание: Быть осторожным при снятии прокладки масляного насоса, чтобы не повредить поверхность контакта, так как это может стать причиной утечек масла.

7. Отвернуть два болта соединяющие масляный насос, как показано на рисунке ниже.

8. Используя отвертку, извлечь переднюю уплотнительную манжету коленчатого вала, указанную на рисунке стрелкой.

Когда нужно менять ремень ГРМ

По рекомендации завода-изготовителя замена ремня ГРМ на Chery Tiggo выполняется с периодичностью раз в 40 000 км или через каждые четыре года эксплуатации.

Кроме того, в процессе облуживания авто необходимо следить за его состоянием и менять его при выявлении следующих проблем:

Появление следов масла на поверхности — один из главных признаков, свидетельствующих о необходимости замены. Если ничего не предпринимать, смазка быстро разъедает поверхность, что может привести к разрыву ремня ГРМ во время движения. Читайте гнет ли клапана на Чери Тигго.

Сама течь часто вызвана нарушением целостности сальников распредвала или коленвала. Такие дефекты необходимо устранять незамедлительно.

Замена ремня ГРМ на Чери Тигго 1.8 л двигателя Acteco

Мотор на 1.8 л — стандартный силовой агрегат на 132 «лошадки» с 16 клапанами и четырьмя цилиндрами. Для снятия старого (поврежденного) и установки нового ремня ГРМ на силовом агрегате необходимо пройти несколько шагов.

Перед выполнением работа подготовьте инструмент.

Комплектующие

Для выполнения замены купите ремень ГРМ (оригинал — 481H1007073BA), а также ролики. Здесь потребуется натяжной с кодом 473H1007060AB и обводной 481H1007070). Как только оборудование подготовлено, приступайте к работе.

Пошаговая инструкция

Для замены ремня ГРМ на 1,8-литровом моторе Chery Tiggo сделайте такие шаги.

Демонтируйте защитный пластиковый кожух и осмотрите ремешок.

Снимите расширительный бачок и слейте охлаждающую жидкость, если планируете менять помпу.

Демонтируйте металлическую защиту снизу, если она установлена.

Поставьте домкрат под силовой агрегат, чтобы немного его подпереть.

Поддомкратьте переднее правое колесо.

Скрутите переднее колесо справа и демонтируйте брызговик.

Снимите опору силового агрегата (пара гаек и две пары болтов).

Берите ключ на «16» и с его помощью поверните натяжитель ремня до момента ослабления. Крутить нужно по часовой стрелке. После этого демонтируйте его. Учтите, что на авто стоит мощная пружина, поэтому для снятия придется потрудиться.

Демонтируйте натяжитель. Без этого не получится выкрутить скрытый болт, установленный на защитном кожухе.

Проверьте обводной ролик на факт люфта. Если проблема отсутствует, снимать его не требуется.

Скрутите шесть болтовых креплений шкива коленвала.

Демонтируйте бронепровода, выкрутите свечи и датчик распредвала.

Открутите 12 болтов на крышке клапанов и снимите ее.

При выполнении работы будьте готовы к замене прокладок, которые необходимо снимать в процессе работы. Это защищает от трудностей в будущем.

В ситуации, если метка распределительного вала направлена к передку авто, выемки распредвала должны расположиться напротив друг друга.

Обратите внимание на прорези по краям. В идеале они должны размещаться параллельно к верхней плоскости ГБЦ

При несоответствии этому требованию вставьте в них подготовленный в начале работы инструмент и немного проверните.

Сделайте еще несколько меток, чтобы не запутаться. Для удобства можно использовать разные цветовые обозначения. Но не переусердствуйте с обозначениями. Зачастую достаточно четырех-восьми меток.

Далее сделайте следующие шаги:

Теперь убедитесь, что установленные метки на коленчатом и распределительном валах совпадают. Верните на место защитный кожух с первой отметиной. Подведите к ней коленчатый вал и убедитесь в совпадении на коленчатом валу.

Теперь проверните коленвал еще дважды, чтобы исключить столкновение клапанов п поршней. Еще раз убедитесь в совпадении меток и возвращайте все на место в обратной последовательности.

Как видно из статьи, при замене ремня ГРМ сразу меняется помпа и ролики. Это правильный подход. Часто бывают ситуации, когда автовладелец экономит на первичном ремонте, а через несколько месяцев приходил с новой проблемой — свистом помпы или вышедшим из строя роликом. При этом приходится платить за весь комплекс работ с нуля.

Об автомобиле

С каждым годом всё больше автомобилей из Китая появляются на автомобильных рынках многих стран мира. Качество изготовления этих машин таково, что удовлетворяет запросы самых взыскательных покупателей, bonus относится к таким моделям транспортных средств. Большое количество тест-драйвов дало массу положительных отзывов об автомобиле. Итальянским дизайнерам удалось качественно совместить восточный и европейский стиль в одной конкретной модели.

Автомобиль комплектуется силовым агрегатом SQR477F, имеющим рабочий объём 1500 см 3, при мощности 109 лошадиных сил. Базой для этого мотора стал продукт компании BMW для автомобилей третьей серии. Двигатель производится в Китае, разрабатывался он с помощью специалистов компании AVL из Австрии. Мотор работает совместно с механической коробкой передач, имеющей 5 ступеней. В головке блока цилиндров установлены 16 клапанов, что требует специального распредвала.

Двигатель SQR477F

В этом двигателе он имеет двенадцать кулачков, по три на каждый цилиндр. Один через коромысло взаимодействует с двумя выпускными клапанами, два других кулачка приводят два впускных клапана на этом цилиндре. Привод механизма газораспределения осуществляется зубчатым ремнём. Подача топлива выполняется распределённым впрыском, управление им доверено электронному блоку управления.

Инструкция самостоятельной замены ремня ГРМ на Чери Бонус А13

Подготовка к процессу замены ремня ГРМ на Chery Bonus A13 заключается в покупке расходников и сборке инструментов.

Необходимые инструменты и материалы для замены:

Правила техники безопасности:

После сбора необходимых инструментов и изучения правил техники безопасности, можно приступить к замене ремня ГРМ.

Установка нового ремня пошагово

Выполняется установка ремня ГРМ на Чери Бонус А13 следующим образом:

Замена ремня ГРМ на Чери Бонус завершена
