Как поменять ремень грм на чери амулет самому?

Инструкция по замене

Для выполнения процедуры автомобиль желательно установить на эстакаду, смотровую канаву или подъемник. При их отсутствии можно воспользоваться домкратом.

Необходимые инструменты

Из инструментов и материалов для проведения процедуры необходимо приготовить:

• головки на «10», «13» и «19»;
• удлинители;
• отвертки: крестовую и плоскую;
• домкрат;
• расходные материалы.

Расходники для Chery Amulet лучше покупать оригинальные, тогда они могут прослужить положенный ресурс.

Процедура состоит из следующих шагов:

1. Чтобы обеспечить доступ к ременной передаче, необходимо демонтировать воздушный фильтр с патрубком воздухосборника. Для этого нужно открутить блок реле, болты крепления фильтра и хомуты, которые удерживают шланги.
2. Далее следует снять верхнюю защитную крышку ГРМ.
3. Затем демонтируем правое переднее колесо.
4. Срываем болт крепления шкива коленвала и откручиваем, но не до конца.

Для доступа к ремням и шкивам снимаем пластиковый подпыльник.
Далее метки нужно выставить так, чтобы поршень первого цилиндра был расположен в положении верхней мертвой точки.
Чтобы снять ремень генератора и компрессора кондиционера, нужно ослабить натяжной ролик.
Далее нужно снять ремешок с насоса гидроусилителя ремня.
На следующем этапе нужно выкрутить болт крепления и снять шкив коленвала, расшатывая его из стороны в сторону.
Затем демонтируется нижняя защитная крышка ГРМ.
Для выставления меток наживляем болт крепления шкива коленвала. Поворачивая коленвал по ходу часовой стрелки, метку на верхнем шкиве ГРМ выставляем так, чтобы она совпала с меткой в виде пики. Аналогично метку внизу на шкиве совмещаем с отливом на двигателе.

Совмещение меток шкива коленвала
Теперь можно демонтировать ремень ГРМ. Для этого выкручиваются болты крепления натяжителя, демонтировать натяжной ролик и, не проворачивая шкивы, снять газораспределительный ремешок.
Далее устанавливаем новый натяжной ролик.
Снова нужно проверить, чтобы все метки совпадали.
Новый ремень ГРМ сначала надевается на зубчатый шкив коленвала, затем на шкив помпы, а затем заводится за натяжной ролик и надевается на шкив распредвала.
Далее нужно отрегулировать натяжение ремешка.
После окончательной установки, нужно провернуть на два оборота коленвал и проверить метки. Если они не совпадают, то необходимо повторить процедуру установки ремня.
Далее снятые комплектующие устанавливаются в обратном порядке. При установке ремней вспомогательного оборудования нужно отрегулировать их натяжение.

Закончив сборку, следует завести двигатель и проверить его работу. Если все в порядке, то процедура замены ремня на Chery Amulet закончена.

Замена ремня грм чери тигго

• Форумы
• Выбор
  • Отзывы владельцев
  • Статьи, краш-тесты
  • Фото автомобилей
  • Видеообзоры, тест-драйвы
  • Дилеры
• Обслуживание
  • Магазины запчастей
  • Сервисы
  • Документация
  • Wiki
• Каталог
  • Все
  • Легковые
  • Кроссоверы
  • Внедорожники
  • Автобусы
  • Грузовики
  • Электромобили
• Марки
  • Все
  • Chery
  • Geely
  • Lifan
  • Dongfeng
  • Changan
  • Brilliance
  • Haval
  • FAW
  • Zotye
  • Другие

• Chery
  • Tiggo 8
  • Tiggo 7
  • Tiggo 5
  • Tiggo 4
  • Tiggo 3
  • Tiggo 2
  • CheryExeed TXL
  • Другие
• Geely
  • Geely Atlas
  • Geely Coolray
  • Emgrand X7
  • Emgrand EC7
  • Emgrand GT
  • Другие
• Haval
  • Haval F7
  • Haval F7x
  • Haval H2
  • Haval H6
  • Haval H6 Coupe
  • Haval H9
  • Haval H5
  • Другие
• Lifan
  • X70
  • X60
  • X50
  • Murman
  • Myway
  • Solano II
  • Другие
• Changan
  • Changan CS35
  • Changan CS55
  • Changan CS75
  • Другие
• Dongfeng
  • DongFeng AX7
  • DongFeng 580
  • DongFeng H30 Cross
  • DongFeng S30
  • DongFeng AX3
  • DFSK V21/V22
  • DFSK V25
  • Другие
  • Грузовики Dongfeng
• FAW
  • Besturn X80
  • Besturn X40
  • Besturn B50
  • D60
  • Другие
  • Грузовики FAW
• Great Wall
  • Pao
  • Wingle 7
  • Другие
• Zotye
  • Zotye T600
  • Zotye T600 Coupe
  • Zotye Z300
  • Другие
• Brilliance
  • Brilliance V5
  • Brilliance V3
  • Brilliance H530
  • Brilliance H230
  • Другие
• Другие
  • Автобусы
    • DongFeng
    • Golden Dragon
    • Higer
    • King Long
    • Mudan
    • SHEN LONG
    • Shuchi
    • Yutong
  • Грузовики
    • BAW
    • Beifang
    • CAMC
    • DongFeng
    • FAW
    • Foton
    • JAC
    • Jinbei
    • JMC
    • Howo
    • Shaanxi
    • Yuejin
  • BAIC
  • BYD
  • Changfeng
  • Foton
  • GAC
  • Hafei
  • Haima
  • Hawtai
  • JAC
  • JMC
  • Landwind
  • Luxgen
  • MG
  • Qoros
  • Roewe
  • ZX Auto
  • Другие.

• Главная
• Форумы
• Отзывы владельцев
• Статьи, краш-тесты
• Фото, Видео
• Дилеры
• Документация, Wiki
• Запчасти, сервис

Об автомобиле

Заводское наименование этой машины Chery A1, а в регионах РФ она известна как Chery Kimo. Первые сведения о ней появились в 2008 году. За основу взяли несколько изменённую платформу QQ. Размеры увеличились, внешность автомобиля создали итальянские дизайнеры. В качестве силового агрегата используют мотор с рабочим объёмом 1300 см 3, мощность которого равна 83 л.с. В его разработке и освоении участвовала австрийская компания AVL. Двигатель работал совместно с механической пятиступенчатой коробкой передач, с роботизированным вариантом КПП.

Мотор представляет собой рядную конструкцию с четырьмя цилиндрами. В головке блока цилиндров установлены четыре клапана на один цилиндр. Они приводятся в действие двумя распредвалами. Привод ГРМ на Чери Кимо осуществляется зубчатым ремнём. Система питания инжекторная, используемое топливо бензин с октановым числом не ниже 93. Компания прекратила производство этой модели в 2014 году.

Замена ремня ГРМ Чери Амулет

Ремень ГРМ Chery Amulet служит для передачи крутящего момента от коленчатого вала к распределительному валу. Прямая связь необходима для точной синхронизации движения поршней и клапанов, иначе произойдет серьезное повреждение двигателя.

Для предотвращения проскальзывания или быстрого растяжения ремня, он выполнен зубчатым, и армирован полимерным волокном высокой прочности.

Постепенный износ ремня ГРМ является естественным процессом, сопровождающим эксплуатацию автомобиля Chery Amulet, так же, как и любого другого ДВС (за исключением ДВС с цепной передачей между коленчатым валом и распределительными валами, цепь изнашивается несколько медленнее).

Периодичность замены

Инструкция к автомобилю Chery Amulet рекомендует производить замену ремня ГРМ каждые 40 тыс. км. пробега, или это около 4 лет эксплуатации средней интенсивности в условиях восточной Европы. Для контроля степени износа ремня ГРМ и других расходных материалов, рекомендуется осматривать данные узлы примерно через каждые 15 тыс. км. пробега.

Темп износа ремня ГРМ зависит от множества факторов, от условий эксплуатации (скорость езды, температура окружающей среды, попадание масла и др. технологических жидкостей, пыли и абразивных материалов, и пр.), качества ремня (тип эластомерной матрицы, природа и качество армирующего волокна, условия производства, тип расположения армирующего волокна в сечении ремня, и др.), и наличие заводского брака.

Для обеспечения максимального срока эксплуатации расходных материалов, ремень ГРМ, и все расходные материалы лучше покупать у представителя официального дистрибьютера.

Инструкция по замене ремня ГРМ Chery Amulet

Для проведения замены ремня ГРМ, необходимые следующие инструменты и материалы:

• ключ с накидными головками на 10, 13 и 19;
• удлинители для головок ключей;
• отвертки: крестообразная и плоская;
• домкрат;
• новый ремень привода ГРМ, и другие расходные материалы.

Для обеспечения удобного и безопасного доступа к ремню ГРМ, автомобиль необходимо установить на эстакаде, смотровой яме, или специальном подъемнике. Все работы под автомобилем необходимо производить с соблюдением требований безопасности.Вначале снимите переднее правое колесо. Снимите блок реле, и выверните болт крепления воздушного фильтра и хомуты, которые удерживают шланги. Для обеспечения доступа к приводу ГРМ, необходимо демонтировать воздушный фильтр с патрубком воздухосборника.

Далее необходимо снять верхнюю защитную крышку ГРМ, предварительно отвинтив удерживающие ее болты.

Достаточно массивным ключом отвинчиваем болт крепления шкива коленчатого вала, но не до конца.

Для доступа к ремням и шкивам снимите пластиковый защитный подпыльник.Далее метки на шкиве коленчатого вала и нижней крышке ГРМ нужно выставить так, чтобы поршень первого цилиндра был расположен в положении верхней мертвой точки.

Для демонтажа ремня генератора и компрессора кондиционера, необходимо ослабить натяжной ролик. Далее нужно снять ремень привода насоса гидроусилителя руля.

На следующем этапе выкрутите болт крепления шкива коленчатого вала и демонтируйте шкив. Затем демонтируйте нижнюю защитную крышку ГРМ.

Для выставления калибровочных меток наживите болт крепления шкива коленчатого вала. Поверните коленчатый вал по часовой стрелке, метка на верхнем шкиве ГРМ при этом должна совпасть с меткой в форме пики. Аналогично совместите метку на шкиве с отливом на двигателе.

Далее снимите ремень ГРМ. Для этого открутите болты крепления натяжителя, демонтируйте натяжной ролик и, не проворачивая шкивы, снимите газораспределительный ремень.

Теперь установите новый натяжной ролик. Вновь проверьте, чтобы все выставленные метки совпадали.

Далее можно монтировать новый ремень ГРМ. Новый ремень ГРМ сначала наденьте на зубчатый шкив коленчатого вала, затем на шкив помпы, после чего заведите его за натяжной ролик и наденьте на шкив распределительного вала.Регулируя положение натяжителя, отрегулируйте натяжение ремня ГРМ.

Затем, проверните на два оборота коленчатый вал и проверьте метки. В случае несовпадения меток, необходимо повторить процедуру установки ремня.

Для сборки, снятые ранее комплектующие устанавливаются в обратном порядке. Приустановке ремней вспомогательного оборудования нужно отрегулировать их натяжение.

После сборки, следует завести двигатель и проверить его работу. Если нет посторонних шумов, а электроника не сигнализирует о нарушении работы двигателя, то процедура замены ремня на Chery Amulet закончена.

Our website is made possible by displaying online advertisements to our visitors. Please consider supporting us by disabling your ad blocker.

Что такое ремень ГРМ и для чего он нужен

Для функционирования газораспределительного механизма необходим привод. В Chery Amulet эту задачу как раз и выполняет ремень ГРМ, передающий вращение распредвалу от коленчатого вала. Угловая скорость вращения распределительного вала составляет ровно половину скорости вращения коленвала. Благодаря этому движение поршней в цилиндрах синхронизируется с открыванием и закрыванием клапанов. От этого же привода работает и помпа охлаждающей системы.

Ремень изготавливают из полимерного волокна, оно может дополнительно армироваться металлическими нитями. С внутренней стороны он снабжен зубьями, благодаря которым предотвращается проскальзывание на зубчатых шкивах. Ремень подвержен износу, поэтому нужно регулярно его осматривать и периодически заменять на новый.

Устройство двигателя Chery Amulet 1.6 л.

Двигатель Амулет A15, это рядный четырехцилиндровый четырехтактный бензиновый силовой агрегат оснащенный системой впрыска топлива и с распределительным валом, размещенным в головке блока цилиндров. Блок цилиндров отлит из специального высокопрочного чугуна. Привод ГРМ ременный, о чем мы поговорим более подробно ниже. К сожалению надежностью данный силовой агрегат не отличается, китайские моторы оказались не очень приспособлены к российский морозам. Зимние попытки завести двигатель довольно часто заканчиваются выдавленными сальниками.

Головка блока цилиндров двигателя Чери Амулет 1.6 л.

Головка блока цилиндров Chery Amulet 8-клапанная отлита из алюминиевого сплава, установлена сверху на блок цилиндров. В нижней части головки выполнены каналы, по которым циркулирует жидкость, охлаждающая камеры сгорания. Внутри головки установлен распределительный вал. Он вращается в опорах, выполненных внутри головки блока. То есть для замены распредвала потребуется минимум усилий.

Распределительный вал установлен в отверстии подшипников, выполненных в теле головки блока цилиндров, и зафиксирован упорным фланцем. Распределительный вал воздействует на клапаны через коромысла, установленные на шпильки в верхней части головки блока цилиндров и закрепленные гайками через держатели коромысел. Самое интересное, что ГБЦ имеет гидрокомпенсаторы. Так что зазоры клапанов регулировать не нужно.

Система смазки двигателя Чери Амулет 1.6 л.

Смазка мотора комбинированная разбрызгиванием и под давлением. Под давлением смазываются коренные и шатунные подшипники и опоры распределительных валов. Система состоит из масляного картера, шестеренчатого масляного насоса с маслоприемником, полнопоточного масляного фильтра, датчика давления масла и масляных каналов.

Замена ГРМ Чери Амулет

Производителем Чери Амулет ремень ГРМ рекомендовано менять каждые 40 тысяч километров пробега или один раз в четыре года. Все зависит от того, что случится быстрее. Ремень ГРМ подлежит замене в указанных ниже ситуациях:

• Изнашиваемый зубчатый слой, подрезы и повреждения, а также отслоения резиновых тканей.
• Масляные пятна (как снаружи, так и изнутри).
• Выпуклости, трещины или следы складок ремня в наружной части.
• Расслоение детали на краевых поверхностях.

Обратите внимания, если присутствуют характерные масляные пятна, ремень меняется в обязательном порядке по причине быстро изнашиваемым резины свойствам с сочетанием масла. Устраните причину обнаружения масла: уплотнение сальников обоих валов – как один из вариантов.

Процесс замены осуществляйте на осмотровой яме, эстакаде или подъемнике. Необходимый инструмент:

• Большая отвертка.
• Инструмент на 10, 19 и 13 миллиметров.

Шаг 1 Для выхода к замене ГРМ освобождаем корпус воздушного фильтра вместе с воздуховодом.

Шаг 2 Наружная защита газораспределительного механизма также аккуратно снимается.

Шаг 3 Правое спереди колесо снимается.

Шаг 4 Устанавливаем позиции первого цилиндра на этапе сжатия ВМТ.

Шаг 5 Демонтируем насосный привод гидроусилителя, а в последующем кондиционер и устройство для регенерации энергии (генератор).

Шаг 6 Отсоединяем со шкива генератора ремень, насос и иные подсоединенные приводные устройства. Подбираясь к крышке ГРМ – откручиваем ее.

Шаг 7 Натяжной ролик освобождаем, используя ключ на 13. Сдвигаем его в левую сторону до конца.

Шаг 8 Теперь ремень аккуратно снимается с приводов различных устройств кондиционера, генератора и валов, как коленчатого, так и распределительного. Полностью вытащите закрепляющего нижний ролик болты и отсоедините его в сборе с самим роликом.

Шаг 9 Протестируйте натяжение ролика. Если он плохо вращается, рывками или замечен люфт – замените его на новый.

Шаг 10 Собираем обратно ролик для натяжения ремня, установив его на место. Смотрим, совпали ли метки обоих валов.

Шаг 11 Ремень надевается предварительно на шкив насоса и одного из валов, как правило, коленчатого. Одну часть ремня перекидываем на привод распределительного вала, а другой частью регулируем натяжение при помощи ролика

Шаг 12 Регулируем натяжку ремня ГРМ.

Шаг 13 Шкив крепится на хвостовике, поворачиваем его на два оборота при помощи установленного болта. Проверяем соответствие меток обоих валов. В случае несовпадения – повторяем установку.

Шаг 14 Демонтированные детали устанавливаем в обратной последовательности.

Регулируем натяжку насосного ремня и гидроусилителя.

Еще больше полезных советов в удобном формате

Chery Amulet Боевая колесница › Бортжурнал › Замена ремня ГРМ

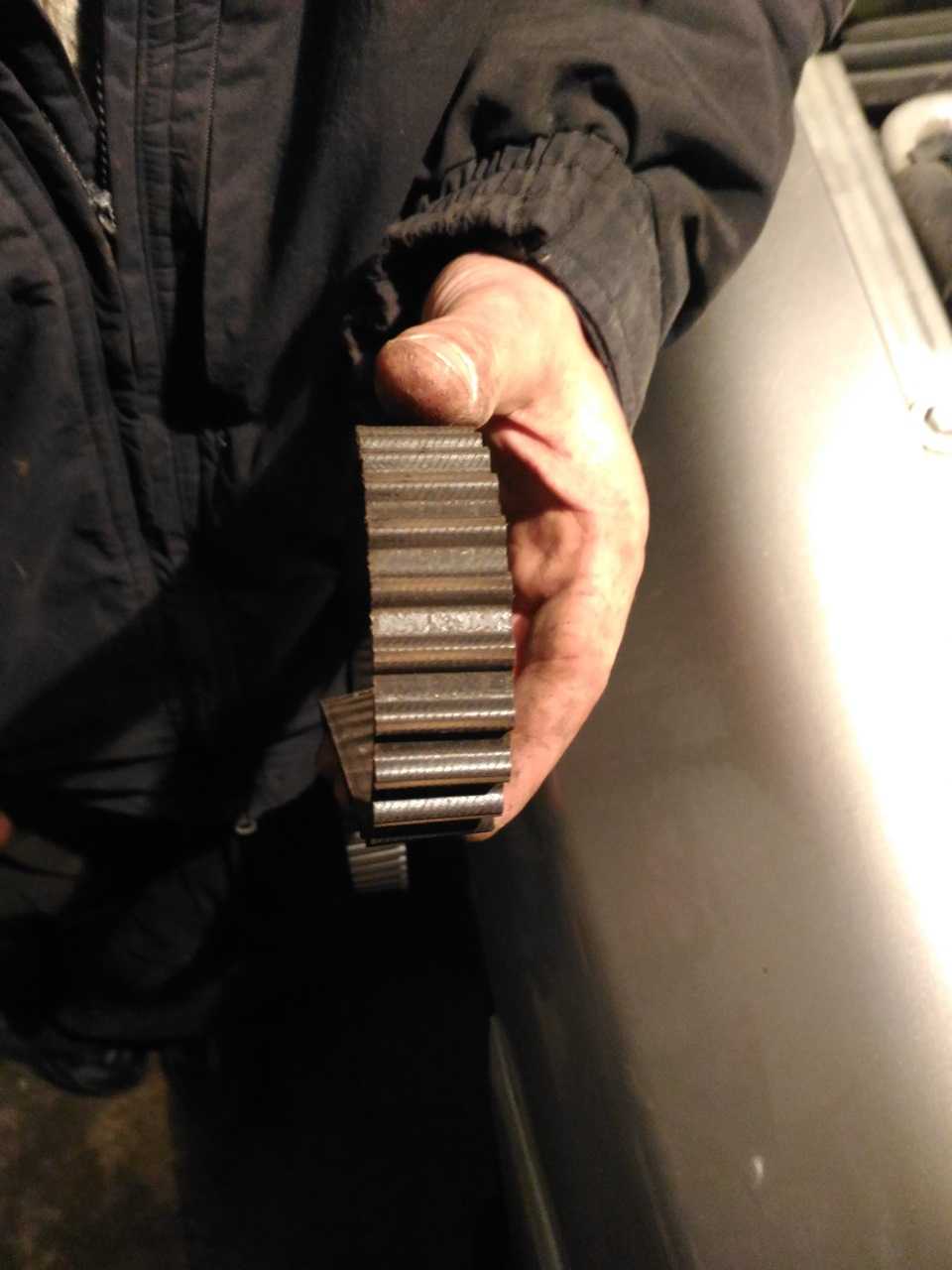

пришло время менять ремень ГРМ.первый раз родной я менял на СТО на 49 тыс. (поставил Дайко).в этот раз решил менять сам, т.к. есть у нас харьковская банда, которая реально крутая )))!приобрел я новый еще с год назад по хорошей цене.собрался менять давно, но все никак не решался — сам боялся. а тут подвернулся случай!собрались 2 кореша на выходных инжекторную 7ру покурочить — Бомбила soland28 и Юра: sys82 ну я к ним и напросился )))в общем приехал я где-то к 14-00. около часа ковыряли еще чудо АвтоВАЗа

потом настало время моей, загнали в гараж и приступили:1. снимаем корпус фильтра.2. снимаем верхний кожух ремня ГРМ3. снимаем переднее правое колесо,4. снимаем датчик ДПКВ5. послабляем ремень ГУРа, снимаем его и ремень генератора. тут пришлось повозиться, т.к. у меня оказался генератор особенный )))…на нем нет рычага для прослабления ремня. пришлось вовпользоваться «попкой».6. вставляем отвертку вместо ДПКВ и срываем болт шкива привода ремней ГУРа и генератора (пробовали включать 5ю передачу и нажимать на тормоз, чтобы зафиксировать коленвал — но все равно проворачивался, пришлось делать так)7. выставляем по меткам ГРМ,8. снимаем нижнюю крышку ремня ГРМ9. ослабляем натяжку натяжного ролика ГРМ и снимаем старый ремень.осмотр старого ремня показал, что он в отличном состоянии, но так как уже все разобрано и имеется новый ремень, то решили его заменить а старый кинуть на запас. натяжной ролик не меняли, т.к. старый еще также в отличном состоянии.

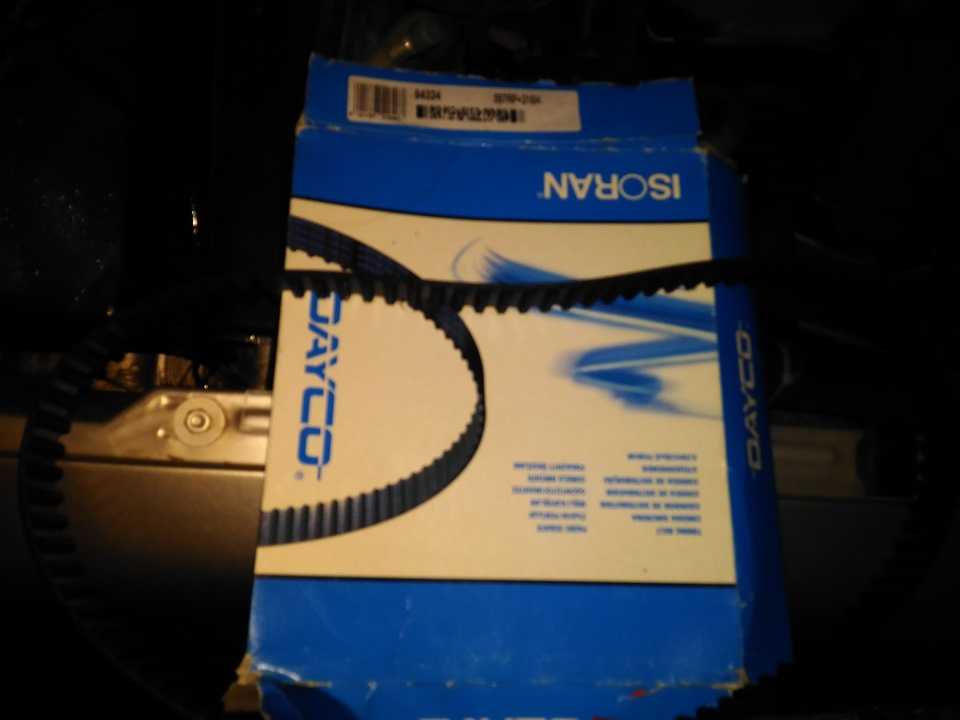

ну и далее одеваем новый ремень.все эти работы проводились под постоянным руководством и при участии Андрюхи soland28 , за что ему отдельное спасибо!затем все собираем обратно. тут как раз подтянулся еще один наш кент — valera9336 самым трудным оказался этап обратной установки корпуса воздушного фильтра, все никак я не мог вкрутить нижний болт…несколько раз он у меня падал в нишу за фарой…но при помощи такой-то матери и при поддержке кентов я все-таки его победил! (хоть все уже и ржали с меня и уговаривали забыть об этом болте, но если этот болт есть — значит он должен стоять на своем месте ))))!)вроде бы ничего не забыл.контрольный запуск двигла и собственно все!ниже несколько фотокстати, отдельное спасибо Жеке nespik за подгон — подушечку, хоть и не по дизайну — зато удобно!

Процедура замены

Эту операцию владельцы Чери Амулет доверяют специалистам СТО, некоторые выполняют её самостоятельно. Если владелец машины умеет обращаться со слесарным инструментом, знает устройство силового агрегата своего автомобиля, можно смело браться за работу. Заменить ремень можно в гараже со смотровой ямой, на эстакаде или подъёмнике. А также потребуется приготовить инструмент, расходные материалы:

1. Набор гаечных ключей, в том числе головки, удлинители для них.
2. Отвёртки с плоским, крестообразным лезвием.
3. Автомобильный домкрат.
4. Противооткатные башмаки.
5. Подставка под кузов машины.
6. Зубчатый ремень.
7. Натяжной ролик, другие расходные материалы.

Работу начинают в моторном отсеке. Чтобы добраться до приводного механизма ГРМ, придётся демонтировать некоторые узлы моторного отсека. Мешают работе блок реле, корпус воздушного фильтра с патрубками, это всё снимают, откладывают в сторону.

1. Ослабление затяжки хомута крепления шланга

2. Отсоединение шланга

3. Отсоединение рукава от патрубка

4. Отсоединение шланга от сепаратора

5. Снятие блока реле

6. Вывернуть болты крепления фильтра

7. Снятие фильтра

Следующим шагом будет снятие верхнего защитного кожуха механизма привода ГРМ. Это сделать несложно, стоит только отвинтить винты её крепления.

Снятие верхней крышки ГРМ

Теперь кузов автомобиля с правой стороны поднимают автомобильным домкратом, перед этим под колёса устанавливают противооткатные башмаки. После подъёма кузова под него устанавливают надёжную подставку. Далее следует снять переднее правое колесо.

Снятие колеса

Накидным ключом срывают болт на шкиве коленвала, но полностью его не выворачивают. После этого можно вывинтить крепёжные винты на среднем и нижнем защитных кожухах привода ГРМ.

Снятие нижней крышки ГРМ

Вращая коленвал мотора, устанавливают установочные метки в приводе клапанов.

Далее порядок действий будет примерно таким:

• Ослабляют натяжение ремня в приводе генераторной установки, компрессора, снимают его с двигателя.
• Таким же образом поступают с ремнём гидроусилителя в рулевом управлении.
• Теперь можно вывернуть болт крепления на шкиве коленчатого вала, снимают его. Для этого необходимо покачивать его из стороны в сторону.

Болт крепления шкива коленвала

• Далее следует нанести метки на шкив распредвала и блок цилиндров, чтобы не произошло его произвольное проворачивание.
• Для снятия ремня ослабляют натяжной ролик, демонтируют его, снимают его со шкивов, но не проворачивают их.

Сборку механизма производят в обратном порядке. Устанавливают на своё место шкив коленвала, новый натяжной ролик. В некоторых случаях также меняют насос охлаждающей жидкости. Далее ещё раз тщательно проверяют совпадение установочных меток, только после этого можно устанавливать новый зубчатый ремень. Натяжение в приводе регулируют сдвиганием кронштейна натяжителя вправо так, чтобы ремень можно было повернуть пальцами руки на 90 градусов. После этого следует провернуть коленвал мотора на два оборота, если установочные метки на своих местах, можно заканчивать сборку механизма.

Установочные метки

Эффективная работа силового агрегата только при правильной установке фаз газораспределения в клапанном механизме. Для этого в приводе механизма ГРМ всегда имеется несколько установочных меток. Специалисты рекомендуют проверять их совпадение периодически, при проведении технического обслуживания двигателя. В таком положении поршня первого и четвёртого цилиндров находятся в верхней мёртвой точке. Для их установки проворачивают шкив коленвала накидным ключом, одновременно наблюдают за положением установочных меток.

Метка распредвала

Они имеются на коленчатом валу и блоком цилиндров мотора, также отмечен шкив распредвала с головкой блока цилиндров. Шкив распредвала в одном из отверстий имеет выступ в виде «пики», который должен совпадать с отверстием в головке блока цилиндров. Зубчатый шкив коленвала также имеет выступ в виде «пики», он также должен совпадать с отметиной на блоке цилиндров. Малейшее несовпадение этих меток не только не обеспечит должную эффективность работы силового агрегата, но и может привести к повреждениям клапанов, поршней, других деталей кривошипно-шатунного механизма.

Метка коленвала

Замена ремня ГРМ

Для того, чтоб поменять ремень, нужно добраться до него. Для этого необходимо:

1. Снять опору двигателя, отсоединяя ее путем откручивания 4 болтов и 2-х гаек, которые крепят подушку.
2. После этого, снимаем пластмассовую защиту мотора а также и подкрылок с нужной стороны.
3. Теперь нам понадобится ключ на 16. Им снимается ролик.
4. Механизм натяжителя ремня тоже нужно демонтировать.
5. Под ним находим болт, который держит пластиковый кожух ГРМ и откручиваем его, снимая защиту.
6. Далее последует снятие коленвала. Шкив коленвала нужно снять, как и обводной ролик, а вот центральный болт, который находится на нем, лучше не откручивать. Нижний и верхний кожухи тоже снимаем, открутив три болта, которые его держат.
7. Отсоединяем провода высокого напряжения и датчик детонации, выкручиваем свечи. Помехой для снятия клапанной крышки будет шланг отвода картерных газов, ее нужно также отсоединить от двигателя. Освободив клапанную крышку, снимаем и ее тоже.
8. На распределительных валах нужно обязательно выставить метки, которые должны совпасть при вращении валов. Зубцы на шкивах должны переместится до того момента, пока совпадут маленькие метки.
9. Существует альтернативный способ регулировки положения коленвала. Для этого нужно использовать четыре металлических стержня, которые устанавливают в свечные колодцы. При правильном положении вала двигателя, эти стержни станут строго ровно.
10. Теперь нам пригодится пластина, которая фиксирует распредвалы в горизонтальном положении.
11. После того, как валы надежно зафиксированы, ослабляем затяжку натяжного ролика.
12. Шестигранным ключом потихоньку откручиваем болт крепления ролика на кронштейне. Проворачиваем его внутреннюю часть до тех пор, пока не ослабится ремень ГРМ.
13. И только теперь его можно снять с автомобиля.
14. Одевать новый ремень нужно очень аккуратно, внимательно следя за тем, чтоб коленвал был в прежнем положении. Для того, чтоб правильно натянуть ремень и избежать его провисания, нужно отрегулировать степень натяжения, вращая внутреннюю часть натяжного ролика.
15. Проворачиваем ролик до того момента, пока не совпадут стрелочка и прорези. После этого закрепляем ролик.
16. Правильность установки механизма газораспределения проверяем следующим образом: метки на шкивах распредвалов должны совпадать с коленвалом. Болты на шкивах верхних валов необходимо ослабить.
17. Чтобы фиксирующая пластина не согнулась лучше придержать ключом коленвал. Заглушку, которая находится в передней части мотора выкручиваем и проворачиваем потихоньку коленвал с помощью ключа.
18. Теперь нам пригодится штырь. С его помощью нужно застопорить нижний вал. При правильном положении штырь упрется, а наружу будет выглядывать только его кончик. Вал таким образом застопорится.
19. Ремень нужно одевать так, чтобы не сместился нижний коленвал. Он должен быть натянут, иначе провиснет между большими верхними шкивами до нижней точки.
20. Натяжение ремня выставляется вращением внутренней части натяжного ролика. Он вращается до тех пор, пока не совместятся прорези со стрелкой. После необходимо зафиксировать положение.
21. Теперь необходимо проверить правильность установки ремня ГРМ. Он стоит правильно, если: совпадают метки на верхних шкивах, нижний коленвал в сервисной точке. При отсутствии одного из пунктов повторить процедуру обязательно.
22. Теперь стопорной пластиной закрепились верхние валы, а сам ремень натянулся.
23. Далее необходимо ослабить два болта крепления зубчатых верхних шкивов. Для того, чтобы стопорная пластина не согнулась, нижний коленвал придерживайте ключом. Теперь ищем болт- заглушку в передней части двигателя, он находится правее и чуть выше площадки с номером, его нужно вывернуть.
24. Поворачивая ключом нижний коленвал, понадобится вставить фиксирующий болт, но можно и штырь, (со штырем работайте аккуратно, так как при неправильном положении коленвала, штырь может провалиться).
25. В том случае, если штырь установлен правильно, он упрется, а снаружи останется примерно 2-3 см. излишка, коленвал застопорится. Смотрим положение поршней, они должны быть выставлены ровно, пластина не деформирована и стоять на месте. Если всё верно, то можно затягивать болты и рисовать новую метку. Все используемые инструменты вытаскиваем и собираем все в обратном порядке. Для своего успокоения поверните колесо, и убедитесь, что нет стопоров, и поршни не упираются в клапаны.

Самостоятельная замена ремня ГРМ на Чери Амулет

Можно отправиться на СТО и доверить замену тамошним мастерам. Но зачем платить за то, что можно сделать своими руками? Если имеются кое-какие навыки в механических работах, эта процедура вполне доступна для самостоятельного исполнения. Специальное оборудование и специфические инструменты для этого не понадобятся.

Работу удобнее проводить на смотровой яме или эстакаде, но если такой возможности нет, можно обойтись домкратом. Из инструментов потребуются ключи на 10, 13 и 19, а также плоская и крестообразная отвертки, для демонтажа привода генератора нужна будет головка на 17 и вороток. Чтобы снять ремень привода насоса ГУР, нужно будет ослабить крепление насоса с помощью шестигранника на 8.

Процедура включает в себя следующие операции:

1. Доступ к приводу закрывает воздушный фильтр, который придется удалить вместе с патрубком. Нужно ослабить хомуты и снять шланг вентиляции картера двигателя и рукав воздухозаборника. Затем снимается блок реле и предохранителей, ключом на 10 откручиваются четыре болта и снимается сам воздушный фильтр.
2. Снимается верхняя крышка кожуха привода ГРМ. Для этого откручиваются два болта с головкой на 10.
3. Теперь необходимо приподнять домкратом и снять переднее колесо справа, чтобы получить доступ к закрепленному на коленвале шкиву и нижней части защитного кожуха.
4. Далее поршень 1-го цилиндра выставляется в позицию ВМТ, чтобы в процессе работы не сбить фазы газораспределения. Для этого совместите метку на зубчатом шкиве распредвала с отверстием на головке БЦ.
5. Также должны при этом совпасть маркеры на шкиве коленвала и корпусе масляного насоса, которые можно увидеть, сняв шкив привода дополнительных устройств. Однако следует помнить, что данная пара меток может совпадать в положении верхней мертвой точки как 1-го, так и 4-го цилиндра, поэтому выставлять ВМТ нужно по метке распредвала, а не коленвала. Снимается ремень насоса ГУР. Чтобы сделать это было легче, следует ослабить крепление самого насоса: болт и гайку снизу — ключом на 13, болт сверху — шестигранником на 8. Далее ключом на 10 нужно повернуть регулировочный болт и ослабить натяжение ремня. Теперь его можно снять.
6. Далее на очереди — привод генератора и компрессора кондиционера. Его натяжение ослабляется поворотом натяжного устройства по часовой стрелке. Можно воспользоваться головкой на 17 и воротком либо другим подходящим инструментом.
7. Теперь снимается шкив с коленвала. Болт, которым он закреплен, имеет головку на 19. Так как он закручен с большим моментом, то необходимо принять меры против проворачивания коленвала. Если имеется помощник, он может включить 5-ю передачу и нажать на тормоз.
8. Открутите два болта и снимите нижнюю часть пластиковой защиты привода ГРМ. Как и для верхней части, здесь потребуется ключ на 10.
9. Далее следует ослабить натяжение ремня ГРМ. Приотдайте два болта с головками на 13, удерживающие кронштейн натяжного ролика, и сдвиньте ролик влево. Теперь можно снять ремень ГРМ.
10. Полностью выверните болты и демонтируйте натяжной ролик с кронштейном. Прежде чем надевать новый ремень, убедитесь, что установочные метки не сбились.
11. После установки нового ремня проверьте его натяжение. Если оно правильное, его можно повернуть пальцами на 90° в средней части промежутка между шкивами коленвала и распредвала.
12. Вручную прокрутите коленвал на два оборота и еще раз проверьте установочные отметки. В случае несовпадения переустановите ремень.
13. Смонтируйте остальные детали в обратном порядке.
14. Отрегулируйте ремень насоса ГУР регулировочным болтом.

Завершив монтаж, запустите мотор. Если все работает нормально, значит, с задачей вы успешно справились.

Чери Амулет замена ремня ГРМ

Ремень ГРМ Чери Амулет является одним из важных элементов газораспределительного механизма. Именно он позволяет полностью синхронизировать работу распределительного и коленчатого вала.

В конечном итоге это дает возможность обеспечить своевременную подачу топливной смеси в камеру сгорания, а также вывод отработанных материалов.

При этом ремень ГРМ должен обладать достаточным уровнем натяжения .

В противном случае может произойти сбой в синхронности, что может привести к серьезным поломкам. В частности – к столкновению клапанов и цилиндров, необходимости проведения капремонта двигателя.

О наличии неисправности в ремне газораспределительного механизма могут свидетельствовать такие факторы:

• Потеря мощности двигателем.
• Образования выхлопов нехарактерного цвета из-за неполного сгорания топлива.
• Посторонний шум под капотом.
• Машина может глохнуть, а иногда и просто не заводиться.

При обнаружении подобных факторов следует проверить состояние ремня ГРМ Чери Амулет, как и всего газораспределительного механизма.

При наличии на нем следов повреждения следует провести замену.

В противном случае может произойти обрыв комплектующей и серьезные последствия для авто после этого. К тому же возможно ДТП .
