Стук при повороте руля, причины и способы их устранения

Почему появляется стук?

Здесь есть несколько причин, я бы сказал всего три, теперь более подробно:

Износ полимерных направляющих. Это самая распространенная причина. Простыми словами, изнашиваются втулки, по которым ходит основной вал. Он начинает вибрировать и появляется стук. Кстати с валом могут изнашиваться и сальники, которые держат давление внутри рейки. Поэтому «рулевая» может течь.

Износ шаровых наконечников. Иногда стучат наконечники, а не сама рейка, для начала нужно проверить их. Поэтому если нет подтеков, то возможно стук проявляется от шаровых наконечников.

Износ зубьев валов, как основного, так и червячного. Происходит это крайне редко, потому как износ происходит только от попадания грязи, песка, пыли внутрь. А если такое произошло, это говорит о том — что сальники, втулки и т.д. — имеют просто огромную выработку. Однако в моей практике было такое, когда заменили весь ремкомплект, а стуки остались, особенно сильно происходило при повороте руля. После разбора выяснилось, что изношены оба вала. Но стоит отметить, что скорее всего, по неровностям, стучать не будет, либо очень не сильно.

Торсион рулевой рейки

В то же время торсион, который закручен с использованием золотника и конструкции отводов, перенаправляет жидкость в механизм переработки и дальнейшего исполнения. В зависимости от стороны, в которую был закручен вал, на поршень действует его давление. Поршень крепко закрепляется на рейках и из-за этого, давление на масло способствует вращению колесной системы в заданную сторону. Кроме того, у системы настроен клапан предохранения. Если колесная составляющая повернута до конца, он раскрывается и отдает ненужное давление в бак. К недостаткам можно отнести утрату отзывчивости и получения информации от рулевого контроля, может возникнуть недостаточность напряжения на руле, с помощью которого профессиональные гонщики лучше чувствуют автомобиль. При таком состоянии улучшается время прохождения поворотов на большой скорости. И в реалиях эта система тоже настраивается почти под любые условия, но это редко делают, потому что большинству нужен комфорт и безопасная езда, нежели возможность совершать быстрых маневры.

Какую рулевую рейку ставить на ВАЗ 2109, когда производить замену?

Оригинальный номер рулевой рейки 21080-3400012-10, средняя цена 3462 руб.

• Trialli CR 108 — 2451 руб.
• Pilenga SR-P 1141 — 2436 руб.
• BM SR 2108 — 2887 руб.

Периодичность замены — проверка на каждом плановом ТО. Средний срок эксплуатации — свыше 100 тыс.км.

Прежде всего приподнимаем переднюю часть автомобиля, чтобы достичь полного вывеса обоих передних колес. Под задние колеса следует подложить противоскатные бруски.

Снимаем передние колеса. Заодно проверяем состояние пыльников на рулевых пальцах.

Теперь необходимо получить доступ к креплению рулевой рейки. Необходимо отсоединить адсорбер газов, а также сирену сигнализации, если она имеется и установлена именно в этом месте. Снимаем с адсорбера клему с проводами, и насколько позволяют шланги, отводим их в сторону.

После снятия этих узлов, доступ к креплению рулевой рейки свободен.

В случае установки б/у-шной рулевой рейки, стоит обратить внимание на состояние пыльника чехла и сайлентблоков рулевых тяг. Теперь выставляем руль в нейтральное положение (когда колеса смотрят прямо)

При помощи накидного ключа, либо головкой к карданным шарниром выкручиваем болт из шлицевого соединения, который находится около педального узла

Теперь выставляем руль в нейтральное положение (когда колеса смотрят прямо). При помощи накидного ключа, либо головкой к карданным шарниром выкручиваем болт из шлицевого соединения, который находится около педального узла.

Очищаем от грязи узел крепления рулевой тяги к стойкам подвески автомобиля.

После того, как узлы креплений очищены, используя пассатижи вытаскиваем стопорный шплинт из соединения.

Откручиваем гайку рулевого наконечника.

Далее устанавливаем съемник.

Затягивая гайку съемника и аккуратно постукивая снизу по съемнику молотком до тех пор, пока пальца рулевого наконечника не выйдут из конусного соединения.

Теперь, вернувшись под капот, необходимо открутить гайки на рулевой рейке.

При помощи отвертки сдергиваем рулевую рейку с креплений.

Вытаскиваем ее через окно в нише колеса.

Приступаем к установке рулевой рейки. Для того, чтобы поймать необходимое среднее положение рулевой рейки, необходимо сначала установить рулевые пальцы в стойках, после чего в салоне устанавливаем вал на шлицы. Рулевой вал в салоне имеет свободных ход, благодаря чему можно легко установить его в необходимом положении. Будьте внимательны, в рулевой рейке есть выточка под болт хомута, и необходимо установить ее так, чтобы хомут оказался напротив выточки, это позволит без лишних усилий установить болт назад.

Теперь выполняем сборку всего рулевого узла в обратно последовательности.

Особенности конструкции рулевого наконечника

К штоку рулевой рейки тяга крепится с помощью внутреннего наконечника, к средней тяге трапеции – с помощью шарнирного соединения. С рычагом поворотного кулака тяги соединены через внешний рулевой наконечник. Внутренние наконечники и шаровые соединения обеспечивают подвижность тяги в вертикальной плоскости – иначе тяги выламывались бы, когда автомобиль едет по неровному покрытию. Внешний наконечник обеспечивает подвижность тяги и колеса в любой плоскости – так привод может нормально работать на поворотах, ямах без ущерба.

Рулевые тяги и наконечники

Устройство наконечника напоминает строение человеческого сустава: сфера пальца вращается внутри полусферического корпуса с тефлоновой, капролоновой втулкой или смазкой, которая нивелирует трение металлических элементов и позволяет пальцу отклоняться на определенный угол. Весь шарнир защищен резиновым пыльником. Такая конструкция позволяет точно соединить неподвижные и подвижные элементы рулевого привода.

Вообще, рулевой наконечник – надежный, износостойкий элемент: пальцы изготавливают способом литья или штамповки из специальных сталей, шаровые части тщательно шлифуются, в качестве вкладышей используются износостойкие антифрикционные материалы, корпус отливают под давлением и анодируют, чтобы дополнительно защитить от коррозии. О тяге и говорить нечего.

Так почему же эти надежные элементы время от времени вынуждают водителей ехать на СТО?

Схема работы наконечника рулевой тяги

Как и почему ломаются рулевые тяги

Сами по себе рулевые тяги не изнашиваются никогда, ну разве что авто простоит вечность на улице и попросту сгниет. Обычно тягам “помогает” водитель: резко влетел на бордюр на скорости, ударился о камень – тяга погнулась. Собственно, коррозия и деформация – это и все возможные неисправности рулевых тяг.

Однако погнутые тяги становятся причиной других неприятностей – нарушается развал-схождение, угол поворота колес, разрываются пыльники наконечников или вырывает весь наконечник. Поэтому если вы наскочили на что-то внушительное, на всякий случай поезжайте на СТО и проверьте геометрию тяг. Если погнулась одна тяга, заменить придется обе.

Почему разрушаются рулевые наконечники

Состояние рулевых наконечников зависит от одного фактора – водителя: как он ездит, с какой скоростью, насколько тщательно следить за системой рулевого управления. Ну и еще от состояния дорог, потому что от “внезапно влететь в яму в темноте” не застрахован никто.

Поэтому первый враг рулевых наконечников – “прекрасные” дороги и водитель, который по ним ездит. Из-за сильных ударов не только тяги гнутся, но и банально ослабляется фиксирующая гайка – чем это чревато, понятно. Кроме того, сильный удар разрывает пыльники, смещает сферу, и та, в свою очередь, разбивает втулку.

Разорванный пыльник – враг номер два. Да-да, снова пыльник (иногда складывается впечатление, что это вообще самый важный элемент в системе). Через разорванный пыльник в шаровую попадет вода и грязь, металлические элементы ржавеют, грязь действует как абразив, а вода постепенно вымывает смазку.

Как проявляются неисправности наконечников?

Мы уже не раз упоминали, что неисправности разных элементов и узлов рулевого управления могут проявляться одинаково: люфтами, стуком, вибрациями, тугим или разболтанным рулем, биением в руль.

Предположить, что что-то неладно именно с рулевыми наконечниками можно, если:

• при движении “отдает” в педаль газа;
• негромко и дробно стучит в области колес при повороте руля и когда автомобиль едет по неровной дороге;
• руль крутится слишком легко;
• никак не удается отрегулировать развал-схождение.

Осмотр и проверка рулевого управления на автомобиле ВАЗ 2115

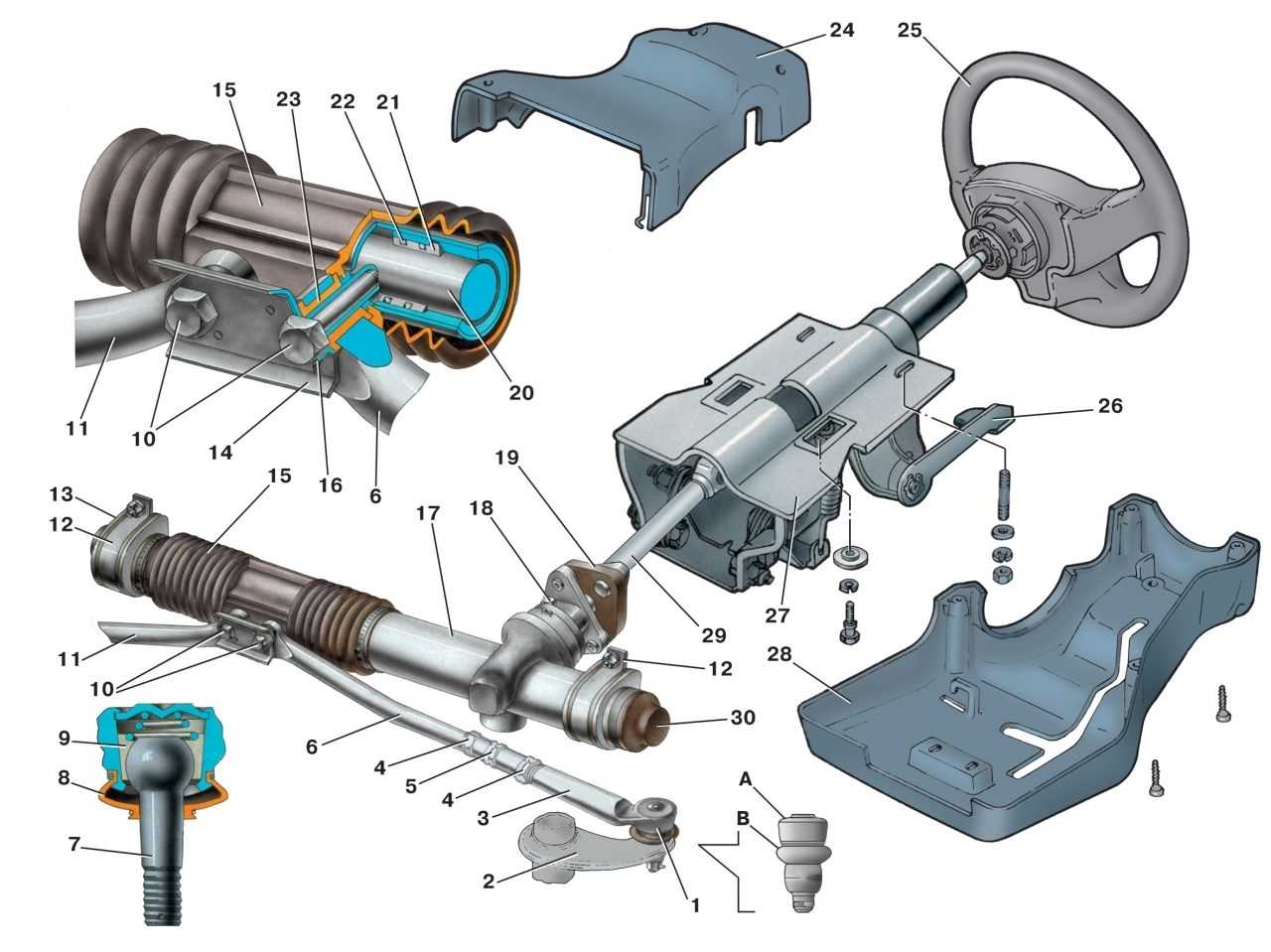

Рис. 5.1. Рулевое управление: 1 – шаровый шарнир наконечника рулевой тяги; 2 – поворотный рычаг; 3 – наконечник рулевой тяги; 4 – контргайка; 5 – тяга; 6, 11 – внутренние наконечники рулевых тяг; 7 – палец шарового шарнира; 8 – защитный колпачок; 9 – вкладыш шарового пальца; 10 – болты крепления рулевых тяг к рейке; 12 – скоба крепления рулевого механизма; 13 – опора рулевого механизма; 14 – соединительная пластина; 15 – защитный чехол; 16 – стопорная пластина; 17 – картер рулевого механизма; 18 – стяжной болт; 19 – соединительная эластичная муфта; 20 – рейка; 21 – опорная втулка рейки; 22 – демпфирующее кольцо; 23 – резинометаллический шарнир; 24 – облицовочный кожух (верхняя часть); 25 – рулевое колесо; 26 – рычаг регулировки положения рулевой колонки; 27 – кронштейн крепления вала рулевого управления; 28 – облицовочный кожух (нижняя часть); 29 – промежуточный вал рулевого управления; 30 – защитный колпачок; А — поверхность корпуса шарового шарнира; В — поверхность поворотного рычага

При каждом техническом обслуживании автомобиля проверяйте состояние защитного чехла 15 (см. рис. 5.1), колпачков 8 шарниров тяг и плотность их посадки. Их необходимо заменять при наличии трещин, разрывов и других дефектов, нарушающих их герметичность.

Убедитесь, что при прямолинейном положении колес автомобиля спица рулевого колеса располагается горизонтально. В противном случае определите причину неисправности и устраните ее.

Поворачивая за рулевое колесо от упора до упора, проверьте визуально и на слух:

– надежность крепления рулевого механизма и рулевого колеса;

– нет ли зазора в резинометаллических шарнирах 23, в шарнирах 1 рулевых тяг и в заклепочном и шлицевом соединениях эластичной муфты вала руля;

– надежность затяжки и стопорения болтов 10 крепления тяг к рейке и гаек пальцев шаровых шарниров 1;

– нет ли заеданий и помех, препятствующих повороту рулевого колеса.

Если будут обнаружены стуки и заедания, отсоедините поперечные тяги от поворотных рычагов телескопических стоек подвески и повторите проверку. Убедившись, что стуки и заедания исходят от рулевого управления, снимите его с автомобиля и проверьте величину зазора между упором рейки и гайкой (см. главу «Проверка зазора между упором рейки и гайкой»).

Максимально допустимый зазор между упором и гайкой 0,2 мм. При необходимости замените изношенные детали и отрегулируйте зазор между упором и гайкой.

Видео про «Осмотр и проверка рулевого управления на автомобиле» для ВАЗ 2115

Как самому проверить рулевую рейку?

Рулевые тяги Ваз, Диагностика, советы.

https://youtube.com/watch?v=asWxkynK2eU

как стучит рулевая рейка видео

Какие признаки срочной необходимости ремонта рулевой системы?

Обычно автомобили в наше время оснащены усилителями, поэтому далеко не все проблемы чувствуются сразу на руле. Рулевая рейка принимает удар на себя, и это может никак не сказываться на общей работе механизма. Но в определенный период вскроются проблемы, которые могут привести к серьезным последствиям. Поэтому стоит внимательно относится к любым, даже минимальным, изменениям в системе автомобиля. В ином случае проблемы могут оказаться аварийными. На машинах без усилителей неисправности данного механизма чувствуются лучше.

Следует помнить о таких важных признаках скорого ремонта:

• на заглушенной машине при энергичном дергании рулевого колеса в крайних точках свободного хода слышен еле уловимый стук — нужно обязательно найти причину этого стука;
• на заведенном автомобиле, когда уже работает усилитель, в крайних режимах свободного хода рулевого колеса слышны сильные стуки, обычно они дают определенную отдачу на руки водителя;
• если рулевое колесо доведено на половину оборота, можно подергать его и услышать еще более сильные стуки в районе рулевой рейки, это уже говорит о неисправностях самой рейки;
• в процессе поездки слышится сильный стук в передней подвеске, очень часто речь идет не о подвеске, а о рулевых системах, они гремят сильнее, чем вышедшая из строя стойка, а также есть отдача на руль;
• при проезде небольших неровностей дороги рулевое колесо реагирует на подобные препятствия, очень сложно поймать курс движения автомобиля, приходится постоянно подруливать при поездке.

Последняя особенность часто говорит о том, что есть сильные люфты в районе тяг и наконечников. Также часто при этом ход рулевого колеса становится слишком легким, усилитель включается на полную мощность. Даже если ничего не стучит, но сильно изменились особенности работы усилителя, стоит внимательно проверить рулевое управление. Вполне возможно, что достаточно сменить наконечники, заплатив сравнительно немного денег. Если же ездить и дальше, убитые рулевые наконечники начнут постепенно убивать весь автомобиль. Это явно не приведет к увеличению безопасности движения на авто.

Это интересно: Как поменять ремень генератора на ваз 2110

Проверка качества работы

Проверка качества работы

1.При проверке не должно быть люфта в тягах.

2.Произвести регуляцию люфта нужно на рулевом колесе, она должна быть примерно пятнадцать градусов.

3.Ходы руля должны быть плавными и непрерывными, а число оборотов влево или вправо должно быть равным.

4.Удостоверьтесь, что после поворота руль самостоятельно возвращается на место.

5.Рекомендовано через 600 километров провести еще одну регулировку. Но, если во время регулировки возникли проблемы, то повторная производится немедленно.

В случае определения проблемы на ранних этапах, а также, выполнения работы строго по вышеуказанных пунктах, процедура замены механизма не должна вызывать сложностей и производится довольно быстро. Правда, трудности могут возникнуть при покупке необходимых деталей, так как, если машина старенькая, то некоторые детали могут снять с производства. Если вы не уверены в своих силах, специально обученные работники в сервисном центре сделают всю работу за вас, однако, за эти услуги придется заплатить. Ну что же, выбор за вами.

Кстати, продольная рулевая тяга обязана располагаться так, что бы подвергаться минимальным осевым перемещениям при передвижении колес. Это является основным правилом комфортной и удобной езды. Не стоит игнорировать проблемы и откладывать с ремонтом, так как из-за нарушения угла схождения резина не проживет долго, да и шансы попасть в ДТП значительно увеличиваются.

topsikret › Блог › ? Неисправности рулевой рейки.

Рулевая рейка является механизмом, который производит соединение руля с колесами. Исходя из этого, правильное функционирование данного механизма – это основа безопасности, так как благодаря этому устройству происходит адекватная реакция колес на движения руля.

Устройство рулевой рейки обуславливается валом рулевой колонки, который имеет на конце зубчатый механизм, соединенный с подобным механизмом, расположенным на самой рейке. Соответственно, движения руля заставляют двигаться рулевые тяги, а те, в свою очередь, меняют угол поворота колес.

Основные причины, приводящие к неисправности рулевой рейки, определяются качеством дорог и элементарной пылью. Кроме этого, плохое отношение водителя к собственному автомобилю также влияет на работоспособность этого механизма. Например, если вы не осуществляете контроль гидравлической жидкости или оставили машину на морозе с достаточно сильно вывернутыми колесами, то это однозначно приведет к тому, что рулевая рейка выйдет из строя.

Когда вы слышите какой-то стук, который раздается со стороны передней оси, то, скорее всего, – это стук в рулевой рейке. Данный симптом является самой очевидной характеристикой неисправности такого механизма, как рулевая рейка. Кстати, подобного вида стук может проявляться тогда, когда вы поворачиваете руль или осуществляете движение по неровной дороге, но при этом он может полностью исчезать, если вы перемещаетесь по дорожному покрытию, которое отличается отсутствием ям и колдобин. Так как стук не является единственным признаком поломки рассматриваемого механизма, то попытаемся определить другие существующие признаки неисправности рулевой рейки.

Во-первых, может возникнуть утяжеления руля, которое появляется в определенных положениях, повторяющихся регулярно. Во-вторых, может происходить подтекание жидкости ГУР, которое легко определяется по пятнам масла, остающихся на месте стоянки автомобиля. В-третьих, присутствует уже упомянутый стук в рулевой рейке, который может обуславливаться передачей вибрации на рулевое колесо. Кроме этого, стук может определяться, если при заглушенном двигателе производить резкие движения рулем в стороны. В-четвертых, возможен неправильный возврат руля в исходное положение при осуществлении поворота, то есть руль совсем не возвращается или это происходит достаточно медленно. В-пятых, может отсутствовать соответствие поворота руля и поворота колес.

Вышеперечисленные признаки позволяют достаточно четко ответить на вопрос: как определить неисправность рулевой рейки? При этом надо иметь в виду, что профилактика позволит вам существенно увеличить рабочий цикл данного механизма. Поэтому не забывайте ее осуществлять и вовремя проверять, например, защитные пыльники. Если вы заметили на них повреждения, то произведите срочную замену.

Кроме этого, внимательно относитесь к своим действиям во время зимнего периода. Пока двигатель не прогрет, не следует сразу выворачивать руль по максимуму. Необходимо сначала осуществить небольшие движения рулем, что даст возможность разогреться маслу, которое находится в гидроусилительной системе. В общем, профилактика позволит вам реже сталкиваться с таким фактом, как неисправность рулевой рейки.

Нравится 19 Подписаться

Профилактика появления стуков

Все вышеописанные проблемы могут возникнуть не только с отечественными авто, но и с дорогостоящими иномарками. И разница между этими авто сводится только во времени, через которое проявится неисправность.

Естественно, иномарка больше пройдет без неисправности, чем та же «Приора». Но и ремонт зарубежного авто, если, к примеру, у нее вышел из строя ШРУС, обойдется значительно дороже.

В большинстве случаев виной появления стуков является несоответствующее дорожное покрытие. Движение по ухабам, ямам приводит к тому, что все крепежные элементы начинают послабляться, отсюда и появление люфтов.

Стук в двигателе автомобиля, причины, способы диагностики

Для предупреждения появления стуков при повороте руля, требуется проведение периодического осмотра всех элементов. Причем для этого потребуется совсем немного, и все можно сделать самому.

Авто ставится на смотровую яму или эстакаду, после чего находясь под ним, следует тщательно осмотреть все элементы, ключами проверить затяжку всех крепежных элементов, при надобности гайки и болты подтянуть, монтировкой пораскачивать рычаги, проверяя наличие люфтов.

Если все это периодически выполнять, то можно избежать появления стуков, или хотя бы увеличить срок эксплуатации авто до их возникновения.

Также во время поездок нужно соблюдать скоростной режим, сложные участки проходить на малой скорости, чтобы немного уменьшить нагрузку на элементы рулевого механизма подвески.

А если перед вами неожиданно возникли углубления в дорожном покрытии, то притормозите автомобиль (машина как бы клюнет носом вниз), а непосредственно перед проблемным участком дороги отпустите педаль тормоза.

Передок автомобиля приподнимется, разгрузив тем самым переднюю подвеску, и машина накатом преодолеет неровности дороги без большого ущерба для ходовой.

Видео о рулевых наконечниках

Если поведение вашего автомобиля на дороге изменилось, вы чувствуете, что управление стало не таким уверенным, как раньше, вероятно, произошёл износ одного из компонентов рулевого управления. Основные признаки проявляются в том, что автомобиль тянет в сторону при езде и при торможении, также могут возникнуть трудности в поддержании контроля на неровной дороге. Эти симптомы могут сигнализировать о потенциально серьезных проблемах, которые должны быть решены немедленно. Частой причиной этих проблем является износ рулевых тяг. Наконечники рулевых тяг являются звеном между рулевой системой и передними колесами. Так как они влияют на вашу способность контролировать свой автомобиль, вы должны оценить их состояние.

* Установите автомобиль на ровной площадке, включите стояночный тормоз и выставьте передние колёса в прямолинейном направлении, выньте ключ зажигания из замка, заблокировав руль. * Поднимите автомобиль домкратом с одной стороны так, чтобы переднее колесо оторвалось от земли. * Установите подставку под автомобиль, убедившись, что она прочно встанет под балку или раму, и медленно опустите автомобиль на нее. * Повторите со второй стороны автомобиля то же самое, что и с другой. * Найдите тягу, которая будет в виде небольшой сборки с округлым шарниром на каждом конце. Она прикреплена с внутренней стороны передних колес. Возьмитесь за тягу в центре и попытайтесь пошатать её взад и вперед, вверх и вниз. Если при этом чувствуется свободный ход, значит, шарниры изношены, нуждаются в замене. * Если ваш автомобиль имеет наконечники, защищённые жестким резиновым чехлом, тогда необходимо взяться за колёса руками и пошатать их внутрь и наружу. Если чувствуется люфт со стуком, то шарнир изношен, нуждается в замене.

Советы

* Проверка деталей рулевого управления транспортного средства может быть очень грязной работой. Наденьте перчатки и держите чистые полотенца под рукой. * Никогда не лезьте под машину, если она стоит не очень надёжно на подставках. Никогда не залезайте под автомобиль, который поддерживается только при помощи домкрата. * Люфт компонентов рулевого управления влияет на управляемость и износ шин, сигнализирует о серьезных проблемах в будущем. Детали должны быть заменены немедленно.

В настоящее время автолюбители в большинстве случаев предпочтиают покупать рулевые наконечники немецкой фирмы TRW. Детали этого производителя славятся своей надежностью и долговечностью. Наш интернет магазин предлагает рулевые наконечники данного бренда в ассортименте на различные виды авто, которые вы всегда можете купить на нашем сайте.

Рулевые наконечники TRW на популярные автомобили

Производитель	Номер детали	Наименование	Применимость
TRW	JTE1106	Ford Focus II / C-Max; Volvo C30 / S40 II
TRW	JTE260	Наконечник рулевой тяги	Mitsubishi Lancer IX / X, Carisma; Volvo S40
TRW	JTE2079	Toyota Corolla X / Auris / Prius Plus
TRW	JTE1055	Наконечник рулевой тяги, правый	Volkswagen Passat / Skoda Octavia / Audi Q3
TRW	JTE1136	Наконечник рулевой тяги, левый	Renault Logan / Sandero
TRW

Причины, связанные с приводом и подвеской

Теперь перейдем к другим элементам авто, в которых может возникнуть стук при повороте руля. Их не так много, но неисправности с ними могут привести к дорогостоящему ремонту

Если слышится стук с эффектом хруста при полном повороте колеса – зачастую это указывает на сильный износ шарнира равных угловых скоростей (ШРУС), используемого в механизме привода колеса.

Сам по себе ШРУС – элемент достаточно надежный, если защищен от попадания внутрь пыли и грязи. Читайте по теме — замена пыльника внутреннего ШРУСа популярных моделей автомобилей.

Поэтому выявить, что причиной стука при повороте является именно он достаточно легко – нужно внимательно осмотреть защитный пыльник.

Если он поврежден – можно с полной уверенностью говорить, что причиной стороннего хруста является ШРУС.

Многие автолюбители утверждают, что можно полностью восстановить работоспособность ШРУСа путем его снятия, промывки и закладки новой смазки.

Некоторые дополнительно в смазку добавляют мелкую стружку из мягкого пластика, к примеру, из пробки от бутылки «Шампанского». Обязательно при этом заменяют поврежденный пыльник.

Однако такие меры могут лишь на время отложить замену шарнира и в итоге его заменять все равно придется. А уж когда выполнять эту операцию – сразу при обнаружении повреждения пыльника, или несколько позже решать самому автолюбителю.

ПОПУЛЯРНОЕ У ЧИТАТЕЛЕЙ: Ремонт кузова ВАЗ

У многих современных отечественных авто слабым местом является подшипник опоры стойки амортизатора. Он тоже может стать причиной появления стука.

Проблема эта вроде и решается легко – достаточно произвести замену опоры, но выполнить это иногда не очень просто. Ведь с авто придется снимать полностью стойку.

Также в подвеске может стучать лопнувшая пружина стойки. При этом она уже не сможет полностью выполнять свои функции, что приведет к быстрому выходу из строя амортизатора.

Поэтому при появлении шума сразу следует осмотреть пружину. Если она лопнула, придется ее менять, причем меняется она парно с двух сторон авто.

Если на машине слышится стук при повороте, но при этом он еще и сопровождается гулом – вероятно, что все это из-за износа ступичного подшипника.

Продиагностировать его состояние вполне легко.

Нужно выдомкратить колесо с той стороны, откуда доносится стук, и пораскачивать его, проверяя наличие осевого люфта.

Если такой люфт имеется, нужна замена подшипника, что выполнить без соответствующего оборудования и знаний невозможно.

Замена рулевых наконечников на автомобилях ВАЗ 2108, 2109, 21099

Рулевые наконечники (наконечники рулевых тяг) автомобилей ВАЗ 2108, 21081, 21083, 2109, 21091, 21093, 21099 представляют собой шаровые шарниры, состоящие из корпуса, вкладыша, пружины вкладыша, пальца, защитного резинового чехла (пыльника).

Наконечник рулевой тяги соединяет поворотный рычаг на стойке с внутренней (длинной) тягой, крепящейся к рулевой рейке. Со временем вкладыши поджимающие подвижные шарниры в наконечниках разрушается, что приводит к увеличению люфта при вращении рулевого колеса и характерных частых стуков в подвеске при проезде неровностей. При выявлении вышедшего из строя наконечника рулевой тяги меняем его на новый.

Инструменты необходимые для замены наконечника рулевой тяги

• Рожковый ключ на 27 мм, для ослабления затяжки контргайки наконечника.
• Рожковый ключ на 24 мм, для удержания от проворачивания соединительной муфты длинной тяги и наконечника.
• Накидной ключ на 19 мм, для отворачивания гайки крепления пальца наконечника рулевой тяги.
• Съемник наконечника, либо монтажная лопатка для отсоединения пальца наконечника от поворотного рычага на стойке.
• Накидной ключ на 22 мм, для отворачивания болтов крепления рулевых тяг к рулевой рейке.
• Молоток
• Плоскогубцы

• Ставим автомобиль на ручной тормоз и передачу
• Подставляем под колеса упоры
• Ослабляем затяжку болтов колеса, где собираемся менять наконечник
• Поддомкрачиваем и снимаем одно из передних колес автомобиля
• Очищаем от загрязнения наконечник рулевой тяги и примыкающие к нему детали

Порядок замены наконечника рулевой тяги автомобилей ВАЗ 2108, 2109, 21099

Отворачиваем контргайку наконечника рулевой тяги

Вращаем рулевое колесо и устанавливаем наконечник так, чтобы был удобный доступ к его контргайке из подкапотного пространства. Рожковым ключом на «22» удерживаем соединительную муфту за имеющиеся на ней грани, а рожковым ключом на «27» ослабляем затяжку контргайки наконечника. Резьба на наконечнике левая, отворачиваем гайку по часовой стрелке.

Поворачиваем колеса так, чтобы наконечник максимально выдвинулся в арку колеса

Вращаем рулевое колесо в сторону противоположную заменяемому наконечнику.

Расшплинтовываем гайку крепления пальца наконечника

Используем пассатижи, при помощи которых сжимаем усики шплинта и извлекаем его из отверстия в пальце.

Отворачиваем гайку крепления пальца наконечника к поворотному рычагу на стойке

Используем ключ на «19». При необходимости гайку обстукиваем молотком и заливаем проникающей жидкостью.

Съемником отсоединяем наконечник от поворотного рычага.

Если съемника нет, то монтажкой создаем натяг в соединении наконечника и рычага и стукаем молотком по бобышке рычага.

Выворачиваем наконечник из муфты.

Необходимо подсчитать число оборотов, на которые вывернется наконечник, что бы при установке нового наконечника завернуть его на то же число оборотов и не сбить угол схождения передних колес.

Свинчиваем с наконечника контргайку

Наворачиваем ее на новый наконечник (если там ее нет).

Вворачиваем новый наконечник в соединительную муфту

Вворачиваем на установленное ранее число оборотов. Ориентируем взаимное положение наконечника и тяги вставив палец наконечника в отверстие бобышки поворотного рычага.

Затягиваем контргайку

Опять используем ключи на «22» и «27». Момент затяжки — 121-149 Н.м.

Закрепляем палец наконечника в бобышке поворотного рычага

Устанавливаем гайку крепления пальца и затягиваем ее моментом 27-33 Н.м.

Примечания и дополнения

— После замены наконечника рулевой тяги на автомобиле ВАЗ 2108, 2109, 21099 рекомендуется подкорректировать углы установки колес.

— При обнаружении люфта и стуков в самих рулевых тягах рулевого механизма, необходимо заменить и их (см. «Замена рулевых тяг автомобилей ВАЗ 2108, 2109, 21099»).

Еще пять статей по рулевому управлению автомобилей ВАЗ 2108, 2109, 21099

Подводим итоги

Важно вовремя выполнять ремонт технической части вашего автомобиля, если что-то вышло из строя. Следует внимательно относиться к вопросам качества выполнения любых задач в процессе ремонта авто, так как от этого будет зависеть ваша уверенность на дороге

Особенно важно это в том случае, если вы касаетесь вопросов рулевого управления. Наконечники в России выходят из строя достаточно быстро. В Европе они служат до 12 лет, в России — до 5 лет на качественных машинах. В большинстве случаев проблемы связаны с некачественными условиями эксплуатациями. Если вышли из строя данные детали, следует очень внимательно сделать диагностику и поменять элементы, которые привели к неприятным последствиям.

Многие компании сегодня предлагают восстановление тяг и наконечников. Но обычно это не имеет смысла. Вы заплатите деньги, но уже через несколько месяцев получите те самые проблемы. Отремонтировать данные детали практически невозможно. Даже на современном оборудовании выполнить ремонт будет крайне сложно из-за деформации, ржавения металла и других неприятных моментов, которые не подлежат восстановлению. Так что будьте максимально внимательны к вопросам ремонта рулевого управления и вовремя устраняйте неприятности в автомобиле, связанные с этими особенностями.
