Блоки предохранителей и реле в моторном отсеке bmw e32

Главный блок с предохранителями

Он располагается с левой стороны. Для доступа снимите защитную крышку. На обратной стороне должна находится схема с актуальным описанием элементов.

Общая схема (одни из вариантов)

Расшифровка предохранителей

1. 15 А Выключатель стоп-сигнала. Обмотка реле-прерывателя стеклоочистителя ветрового стекла. Комбинация приборов. Бортовой компьютер. 2. 7,5 А Обмотка реле включения ближнего света фар. Обмотка реле включения дальнего света фар. Контрольная лампа включения дальнего света фар. 3. 10 А Обмотка реле включения противотуманных фар. Лампы заднего противотуманного света. Реле сигнализации дальним светом фар. Переключатель указателей поворота. 4. 7,5 А Левый задний фонарь. 5. 10 А Правый задний фонарь. Контрольная лампа аварийной сигнализации. Лампы освещения номерного знака. Выключатель освещения приборов. Лампы освещения органов управления. Лампы освещения приборов. 6. 15 А Реле-прерыватель указателей поворота. Датчик толчков и включения сигнала тревоги противоугонного устройства. 7. 15 А Лампы противотуманных фар. Контрольная лампа включения противотуманных фар. 8. 7,5 А Лампы заднего противотуманного света. 9. 15 А Звуковые сигналы. Циркуляционный насос отопителя. 10. 7,5 А Левая фара ближнего света. 11. 7,5 А Правая фара ближнего света. 12. 15 А Выключатель света заднего хода. Переключатель регулировки положения боковых зеркал заднего вида. Элементы обогрева жиклеров омывателя ветрового стекла. Омыватель ветрового стекла. 13. 7,5 А Левая фара дальнего света. 14. 7,5 А Правая фара дальнего света. 15. 7,5 А Резервный. 16. 30 А Переключатель обогрева сидений. Переключатель регулировки положения поясничной подушки сиденья. 17. 7,5 А Контроллер цифровой системы управления двигателем Motronic. Выключатель рычага селектора АКПП. Выключатель стоп-сигнала. Комбинация приборов. Обмотка реле привода уборки подголовников заднего сиденья. Противоугонное устройство. Бортовой компьютер. Блок дистанционного управления централизованной блокировкой замков дверей. 18. 15 А Переключатель управления противосолнечными шторками. Задние плафоны освещения салона. Радиоприемник («+» после включения зажигания). Телефон («+» после включения зажигания). 19. 30 А Переключатель вентилятора отопителя. 20. 10 А Комбинация приборов. Часы. Бортовой компьютер. 21. 10 А Лампа освещения багажного отделения. Передний и задние плафоны освещения салона. 22. 30 А Омыватель фар. 23. 15 А Электрический топливный насос. 24. 10 А Основной электронный блок управления электрооборудованием. 25. 30 А Электро вентилятор. 26. 30 А Прикуриватель. 27. 7,5 А Блок управления отопителем. Электромагнитные клапаны отопителя. 28. 15 А Обмотка реле обогрева заднего стекла. Вентилятор коробки электронных блоков управления в моторном отсеке. Электронный блок управления усилителем рулевого управления. 29. 7,5 А Обмотка реле включения электровентилятора. Обмотка реле включения циркуляционного насоса отопителя.

Назначение реле

• K1 — реле включения дополнительного вентилятора охлаждения
• K2 — реле звукового сигнала
• K3 — реле дальнего света фар
• K4 — реле ближнего света фар
• K5 — реле обогрева зеркал
• K6 — реле дополнительного вентилятора системы охлаждения
• K7 — реле обогрева заднего стекла
• K8 — реле противотуманных фар
• K9 — реле задних противотуманных фонарей
• K10 — реле включения освещения приборной панели, очиститель и омыватель ветрового стекла
• К16 — реле аварийной сигнализации
• N17 — реле прерывателя устройств управления.
• K51 — реле телефонного сигнала.

Дополнительный блок с реле

Располагается с правой стороны.

1. Компьютер Motronic или DME;
2. Блок круиз-контроля;
3. Реле топливного насоса (оранжевый цвет) и DME (белый);
4. Компьютер АБС.

Блок с предохранителями и реле в салоне bmw e70

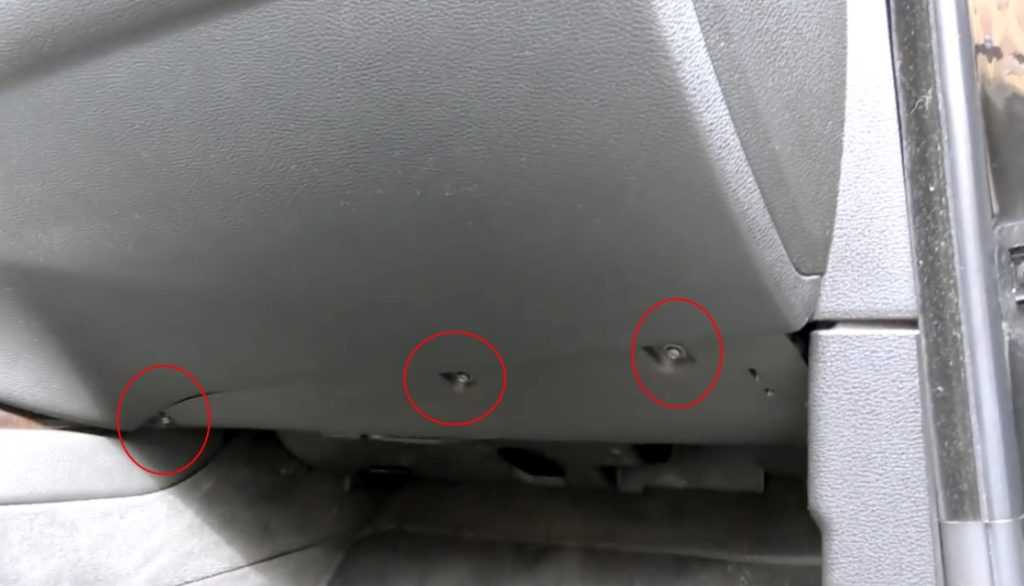

Он располагается с правой стороны, в ногах у переднего пассажира. Для доступа опускаемся под бардачок и откручиваем три винта.

Убираем освободившуюся крышку. Поднимаем голову и в появившемся пространстве сверху находим с правой стороны зеленый винт.

Открутив его — блок с предохранителями упадет на пол (спустится).

фото блока предохранителей в салоне

Выглядеть он будет примерно так.

Общая схема блока с предохранителями и реле

Таблица с описанием
