Принцип работы системы

Работа ABS состоит из трех последовательных этапов.

1. Повышение давления в тормозном цилиндре, вызываемое нажатием тормоза и открытым впускным клапаном. Если датчики АБС фиксируют излишне быстрое снижение частоты вращения колеса, то ЭБУ дает команду на закрытие впускного клапана.
2. Удержание давления. ЭБУ поддерживает постоянный уровень давления несмотря на действия водителя, благодаря чему достигается максимальная тормозная сила. При излишнем снижении скорости вращения колеса и угрозе его блокировки наступает следующая фаза работы АБС.
3. Сброс давления благодаря открытию выпускного клапана и откачке тормозной жидкости. После того, как частотность вращения колеса приходит в норму, выпускной клапан закрывается. Цикл повторяется с начала.

Где расположены датчики АБС в БМВ 5ер Е39?

Датчиков ABS стоит 4, по одному на каждом колесе.

ASC — Динамическая система курсовой устойчивости. При желании вы можете её отключить.

Динамическая система курсовой устойчивости(ASС) предназначена для сохранения управляемости автомобиля на скользкой дороге и при резких маневрах. Она регулирует крутящий момент двигателя и управляет работой тормозных механизмов каждого колеса в отдельности.

Динамическая система курсовой устойчивости автоматически включается при включении зажигания(ON). Отключить эту систему можно, нажав выключатель ASC OFF и удерживая его 3 секунды или более, при остановленном автомобиле. При отключении системы ASС на многофункциональном дисплее появляется сообщение «ASC OFF». Что бы включить систему, нажмите выключатель ASC OFF еще раз. И повторюсь включать и отключать, только на стоящем автомобиле.

Да, связь есть, когда эти лампочки включились вместе. В вашем случае, когда включилась контрольная лампа системы ASС и лампа АБС, это говорит о том, что система ASС не работает. А вот почему и как исправить — это вам помогут на автосервисе.

Ремонт блока АБС.

В БМВ Е39 до 1999года не было проблем с антиблокировочной системой. Но более новые выпуски автомобиля имеют такое слабое место. Это происходит из-за неудачной фиксации блока управления. Он находится возле силового агрегата. Для восстановления гидроэлектронного блока после 1999года потребуется паяльник канифоль и олово.

Слабое место блока управления – проводники, которые соединяют разъем, плату прибора. Контакт теряется именно в этом месте. Это происходит из-за постоянной вибрации, а также резких перепадов температуры.

Устранение проблемы:

1. С блока нужно снять крышку при помощи большого ножа или ножовкой.
2. Аккуратными действиями следует снять слой защиты, который находится с края платы. Снимать весь слой не требуется. Нужен доступ к проводникам. Они из алюминия, проходят от платы до разъёма. При помощи обычной иглы следует проверить контакт. Иглой следует слегка уколоть в проводник.
3. Щипчиками или пинцетом удаляется проводник без контакта. А на его место ставиться новый с помощью пайки. Лучшим проводником будет медный проводок. Такого же сечения и сплава провод от зарядного устройства мобильного телефона.
4. К самому разъему подсоединено 16 проводков. Их все требуется проверить. В случае, если нет проводимости – провод меняется таким же образом.
5. Перед тем как установит крышку на свое место следует воспользоваться герметиком. Блок возвращается на свое место в машину. К нему подсоединяются трубки высокого давления и контакты датчиков.

Если блок АБС уже ремонтировался, тогда повторному ремонту он не подлежит. Следует приобрести новый в специализированном магазине. На рабозрках не следует покапать данный блок. Чаще всего он имеет дефекты.

Эксплуатация автомобиля BMW со сломанной системой ABS разрешена, но это безопасность водителя, пассажиров и окружающих.

Ремонт блока АБС БМВ Е39 своими руками (в тч замена датчиков), основные причины отказа

Секреты ремонта блока abs BMW

При нахождении повреждения провода, его надо заменить на новый, скрутка и изоляция в этом случае не подходит. Снимается он очень просто: Датчики на колёсах также изменили.

Проездил ремонт абс бмв е39 этой ошибкой около полугода, но скоро зима, надо было ее решать. Ну снял, отдал, делали его часа полтора, поговорив с мастером, немного всё-же мне удалось выяснить, что там да как и с чем это едят… Ну секрет естественно никто не раскрыл ведь это их хлеб, ремонт абс бмв е39 всё-же… Мастер аккуратно вскрыл этот блок, и говорит, иди мол посмотри вот он твой виновник: Съездил на диагностику, где подтвердилось, что это именно этот блок, а не насосы, датчики на колесах и датчик положения руля эти элементы завязаны в систему стабилизации.

Практически любой водитель БМВ Е39 может провести диагностику и устранение проблем в системе. Меры при загорании лампы ABS.

После завода автомобиля начинается проверка системы АВС. При этом лампа в салоне на торпеде загорается на 3 секунды.

После пройденного времени лампочка тухнет. В случае, если индикатор не потух, следует выполнить следующие действия: Если машина двигалась, её следует остановить и заглушить мотор. Должно пройти 3 минуты. После снова завести машину. Следует проверить напряжение в аккумуляторе — Надо проверить клеммы и силовые провода.

Просмотреть все провода, которые идут к датчикам на колесах. В случае, продолжения работы лампочки, следует обратиться к профессионалам сервисного обслуживания БМВ для диагностики.

При помощи специального электронного устройства считывается информация с блока и определяется точка проблемы. Симптомы повреждения блока АБС. Чтобы понять, что с блоком АБС Е39 проблема, можно заметить иное поведение автомобиля: Нет связи с датчиками на колесах.

Самостоятельный ремонт ABS. результат 50/50

Установка новых датчиков не решает данную проблему. Припаять их, в случае обрыва, будет уже гораздо сложнее. После того, как нашли виновника, очень аккуртано убираем гель вокруг площадки, на которую должен припаиваться контакт.

Лучше это делать скальпелем. Площадки на керамической плате алюминиевые. Алюминий не паяется из-за мгновенно образующейся оксидной пленки на его поверхности под воздействием кислорода.

Поэтому мы будем припаиваться не к алюминиевой площадке, а к резистору, который идет за этой площадке. На Рис 8 я показал, какой пин на какой резистор идет.

Берем смесь спирта, канифоли и капельки ортофосфорной кислоты, капаем на контакт резистора и залуживаем. Проявите терпение, с первого раза не всегда получается. Вынимаем жилу из многожильного провода, залуживаем миллиметр с одной стороны и припаиваем к контакту резистора.

Популярное

Опять сел в машину, завёл, вроде всё нормально, обрадовался, закурил, как минуты через 2 опять БУХ! Поехал в сторону дома, ехал ехал, как хлоп загорелись ещё 2 лампочки, и тогда уже отключилось абсолютно всё, и курсовая, и абс, и антипробуксовка… Потом что-то пошло так, и эти 2 лампочки потухли, абс снова заработал и курсовая тоже, а антипробуксовка треугольник продолжал гореть… Ездил я так месяца два с половиной и вот наконец руки дошли до этого блока… Поехал я в BMW Store, приехал, говорю мол не работает DSC, горит только треугольник, всё остальное работает, ну это абс и курсовая, говорю им диагностика жалуется на подкачивающий насос DSC который на лонжероне , делал 5 раз у разных людей.

Ну снял, отдал, делали его часа полтора, поговорив с мастером, немного всё-же мне удалось выяснить, что там да как и с чем это едят… Ну секрет естественно никто не раскрыл ведь это их хлеб, ну всё-же… Мастер аккуратно вскрыл этот блок, и говорит, иди мол посмотри вот он твой виновник: Потом, через какое-то время, его ковыряния там, он позвал меня уже со следующими словами, я говорит всё подготовил, разрешаю посмотреть ещё раз, мол потом, когда начну делать уже не разрешу смотреть, фоткать и т.

Изменения после подготовки… Плюс он добавил, что я перепаяю сразу всё, и абс, и курсовую, и пробуксовку, что бы ты опять ко мне не приехал со словами, что вы мне наделали, опять не работает. Ну мы то Русский народ, кое что мне всё таки удалось подсмотреть…1 Весь блок внутри, залит какой-то жидкостью напоминающие сопли. DD пришлось тусить на улице, но в итоге всё готово, аккуратно заклеено герметиком.

Поставили, проверили всё работает, как с завода. Радости не было предела. Теперь я думаю, что знаю, кому стоит доверять, а кому нет.

Позже поеду к нему делать пиксели в приборке: DSC с разборки — 13 р. DSC новый — р. DSC новый закос — 50 р. Ремонт в Баварце — 7 р.

Отличия системы ABS в автомобилях БМВ до и после 1999 года

BMW E39 в 1999 году подверглась рестайлингу. Модернизация коснулась не только кузова и силовых агрегатов, но и системы антиблокировки колёс при торможении. В моделях до рестайлинга гидроблок и электронный прибор управления разнесены по кузову автомобиля: гидравлическая часть находится под капотом, а электронный блок в салоне авто (за бардачком).

С 1999 года производитель совместил два блока в один и разместил его под капотом возле впускного коллектора.

С 1999 года производитель совместил два блока в один и разместил его под капотом возле впускного коллектора. Такое решение оказалось не совсем удачным, потому что электронный прибор оказался чувствительным к перепадам температуры и сильным вибрациям. Именно это конструкторское решение стало основной причиной отказа системы ABS.

Датчики на колёсах также изменили. До 1999 года датчик крепился на ступицу колеса с помощью двух болтов, а разъём окрашивали в серый цвет. После рестайлинга датчик имеет одно ухо для крепления, а фишка окрашена в синий цвет.

# 34 Ремонт блока стабилизации DSC (ABS) BMW E39 — бортжурнал BMW 5 series Pontorezka 2001 года на

Всем привет!Если у Вас Е39 и Вы не знаете что это за проблема, готовьтесь, скоро узнаете. Это одна из болячек данной модели BMW.

Дело в том, что электронный блок стабилизации DSC очень близко расположен к выходному коллектору, а теплоизоляционный экран, который идет по кузову, до блока не доходит. В итоге, этот блок всегда греется и со временем от старости пайки в блоке начинают отпаиваться. Так случилось и у меня.Проездил с этой ошибкой около полугода, но скоро зима, надо было ее решать. Съездил на диагностику, где подтвердилось, что это именно этот блок, а не насосы, датчики на колесах и датчик положения руля (эти элементы завязаны в систему стабилизации).

Погуглив узнаем сколько стоит этот самый блок:DSC новый, оригинал (34 52 6 769 862, 34 52 2 285 051) — 98 000р.DSC новый, отремонтированный на заводе (34 52 6 752 740) — 67 000р.DSC новый, под брендом Bosch (1265950002) — 33 000р.DSC с разборки — 14 000р.

Перепайка DSC – 7 000р (нашел в блоге www.drive2.ru/l/6494092/)

Решил отнести коллегам на работу. У нас в конторе целая группа электронщиков, которые могли мне помочь.Итак, снимаем блок. Снимается он очень просто: надо снять разъем и открутить 6 винтов с Т15. Если бы не редуктор газового оборудования, доступ бы был вообще очень удобный, а так пришлось брать ключ с гибким валом.

Несем блок электронщикам.Чтобы вскрыть блок, пришлось пройти по контуру паяльником. Вскрываем блок и видим схему с безкорпусными элементами, залитые гелем, который за 15 лет не потерял свои свойства. Провода очень тонкие, тоньше, чем человеческий волос, и, по всей видимости, они или серебряные или посеребренные.

Внимательно осматриваем схему, ищем какие проводки отпаялись.

Пробуем паять в центре схемы, где пайки побольше, чтобы определить как паять и выбрать припой. Как выяснилось, паяется очень плохо, имеющиеся припои и прочие приблуды для паяльщиков не очень справляются. Но запаяли. Сходили к авто, поставили — ошибка пропала. УРА! Думаю.

Запаяли сам блок, по контуру прошли высокотемпературным герметиком. Вечером ставлю блок на место, поехал, доезжаю до первого перекрестка и оранжевый треугольник снова загорелся. Ну, думаю, блин, все пропало, придётся отправлять в Москву в Баварец на перепайку. По приезду домой написал парню, который паял, говорит приноси завтра еще посмотрим.

В общем, на следующий день утром снимаю блок опять, несу электронщикам. Вскрыли, смотрим, провода, которые паяли, опять отпаялись. Т.е. серебряные провода не хотят припаиваться, заменили их на медные. Опять загерметизировали блок, поставили на машину и ЧУДО — уже четвертый день езжу все гуд, ошибки нет.

Режимы пайки:паяли паяльником с толстым жалом на 400, с тонким 420-450.Припой Indium Sn62 CW- 802Флюс активированный

Проволочку брали из МГТФ017

Полный размер

Теперь на панели не одной ошибки, это радует

Хочу сказать большое спасибо Евгению, который пропаивал мне блок.Всем добра. Пока!

Цена вопроса: 100 500 ₽ Пробег: 196000 км

Ремонт блока электроники

Основной проблемой, связанной с неработоспособностью электронного блока АБС является отсутствие контактов между элементами. Это может возникать от механических (встряска или резкие вибрации), химических (следствие коррозии) или электрических проблем (перегорели от повышения напряжения).

Шаг 1. Снимает блок

Шаг 2. С помощью ножа открываем его

Шаг 3. Выявляем несправность

Шаг 4. Паяем контакты

Шаг 5. Проверяем мультиметром и ожидаем остывание

Шаг 5. Герметично закрыываем корпус и ставим блок обратно

Для ремонта понадобится отключить проблемный узел и отнести его на верстак для удобного ремонта. Вскрываем аккуратно корпус с помощью строительного ножа. Обычно для герметизации части пластикового корпуса проклеены. Глубоко нож не запускаем, чтобы не повредить проводку или другие элементы.

Выявляем место обрыва или другую неисправность. С помощью импульсного паяльника перепаиваем поврежденные провода. Также для пайки подойдет паяльная станция Weller. Керамическое основание нельзя перегревать, иначе вся работа приведет к полной поломке всей платы. Останется ее только выбросить.

Собираем блок после ремонта. Затем устанавливаем его на свое место и проверяем наличие сигнала на приборной панели. Если индикатор перестал постоянно гореть, то это значит, что проблема решена.

Что делать, если загорелся индикатор ABS?

После поворота ключа в замке зажигания стартует диагностика системы. Лампочка АБС горит примерно 3 секунды и потом должна погаснуть. Если индикатор горит дольше или начинает светиться во время езды, следует выполнить такие действия:

1. Припарковать автомобиль, заглушить двигатель. Запустить мотор через 2–3 минуты.
2. Проверить напряжение, выдаваемое аккумулятором. Оно не должно быть меньше 10,5 вольт.
3. Убедится в том, что есть хороший контакт силовых проводов с клеммами АКБ.
4. Проверить целостность проводов, идущих от датчиков на колёсах.

Если лампочка антиблокировочной системы продолжает гореть, то, скорее всего, придётся обратиться на станцию техобслуживания и там провести полную диагностику. С помощью специального прибора можно считать код ошибки и по нему определить направление для устранения дефекта.

Где расположены датчики АБС в БМВ 5ер Е39?

Я воспользовался ножницами. Кстати, при проверке датчиков, самое неприятное это отсутсвие подходящего разъема фишкичтобы иметь возможность быстро подключать и отключать датчик от схемы.

Среди компьютерных блоков питания ATX я нашел разъемчик крайний правый. Даже не могу предположить датчики абс бмв е39 чего датчики абс бмв е39 предназначался. Лезвием бритвы отполовинил его, чтобы осталось только 3 контакта и немного подрезал по размеру, чтобы его можно было подключить. Получилась очень удобная приблуда которой можно проверить датчики разных машинок. Водим ножницами — светодиод моргает переключаетсязначит датчик исправен Пассивные датчики содержат простую медную катушка и соответственно используется 2 провода.

Плюс и сигнальный.

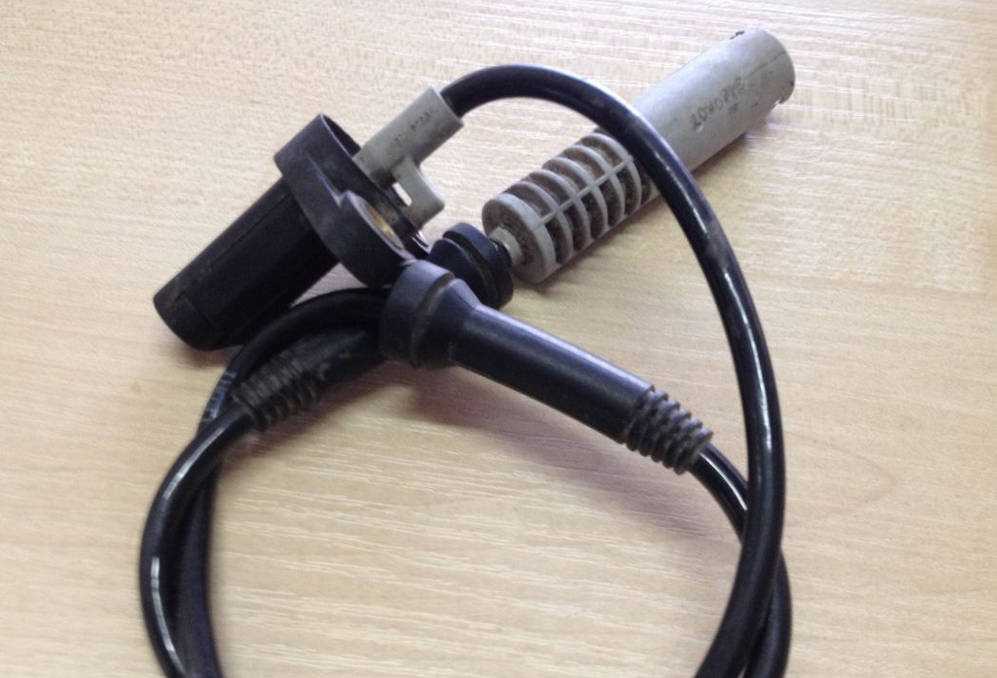

Именно такого типа датчики стоят в моем авто. Пассивный датчик дорестайл E Серая фишка. Крепление под 2 болта.

На сигнальном проводе такого датчика при вращении магнитного ротора появляются синусоидальные колебания напряжения. Естественно минусы всей этой конструкции это электромагнитный наводки, фон 50 герц от уличного освещения, потери по проводу до мозгов. Для проверки пассивного датчика достаточно проверить его сопротивление. Выполнить измерение очень сложно, всему виной датчики абс бмв е39 фишка, куда неудобно подлезть нормальными щупами мультиметра.

Поэтому слова выручило датчики абс бмв е39 компьютерное железо. Вот одна из фишек, которая используется внутри системника для подключения лампочки питания. Фишка эта на 3 контакта, но средний контакт как раз не нужен. Фишка идеально налезает на контакты датчика. Никаких доработок не нужно, просто обрезаем светодиод, ведь нам нужна только фишка и провода.

Накидываем эту фишку на контакты датчика, а дальше, например лезвием автомобильного ключа, фишка удобно насаживается на контакты. Измеряем сопротивление! С помощью этой фишки можно проверить и датчик температуры воздуха, а может и еще другие узлы электроники. Датчик исправен если сопротивление от 1.

В моем случае 2 исправных датчика показало ровно 3кОм. Датчик НЕисправен если сопротивление равно нулю или близко к нему короткое замыкание.

Либо если датчик в обрыве, бесконечное сопротивление, или сопротивление заметно велико. Например неисправные датчики звонились как кОм, другой 20мОм мегаомы. В общем пришлось вернуться в магазин захватив свою приблуду для проверки датчиков и мультиметр. Среди 5 датчиков которые лежали на складе, я отыскал только 1 рабочий. Все звонились в бесконечность или мегаомы и только один в 3кОм. К тому же этот исправный датчик датчики абс бмв е39 визуально отличался от всех своих сородичей.

Внутри серой фишки он был синим, также отличался провод. Полный размер Домкратим, снимаем колесо, снимаем суппорт, чтобы он не мешал и подвешиваем его за пружину амортизатора. Полный размер Коробочка была переполнена песком, малярной кисточкой специально прихваченной для очистки вот таких мест весь песок был вычищен.

Как устранить этот дефект, рассмотрим ниже. Больное место электронного блока управления — это проводники, соединяющие разъём и плату прибора Порядок ремонта блока АБС в БМВ Е39 датчики абс бмв е39 рестайлинга Со снятого блока срезаем крышку.

Это можно сделать с помощью острого ножа или полотна от ножовки. Аккуратно удаляем защитный слой с края датчики абс бмв е39.

ДИАГНОСТИКА И РЕМОНТ СИСТЕМЫ ABS BMW E39 СВОИМИ РУКАМИ

Им залита вся поверхность. Снимать полностью слой нет датчики абс бмв е39. Надо получить доступ к проводникам из алюминия от платы к разъёму. Взяв в руки иголку, аккуратно проверяем контакт. Для этого достаточно ткнуть иглой в проводник. С помощью пинцета удаляем проводник, который не имеет контакта. Вместо него припаиваем новый. Лучше брать тонкий медный провод.

Отлично подойдёт провод из неработающего шнура зарядки мобильного телефона.

Решил проблему ASC ABS — бортжурнал BMW 5 series BMW Е39. 1999 года на

Доброго времени суток. Друзья сегодня наконец-то выяснил проблему, почему не работал ASC ABS. Разных СТО посещал, соседние регионы ездил искал хорошего диагноста, у всех разные диагнозы поменял все четыре дат ABS потом сказали надо менять заднюю ступицу, типа он всему виной поменял поставил фирмы VAG, сук не гаснет сёровно, опять поехал на диагностику и опять показывает передний левый, да что это такое надо тогда поменять ступицу переднюю.Объясните зачем, типа датчик abs не читает зубчики от ступицы, поехал купил переднюю левую ступицу поменяли, сук сук сук не гаснет.Поехал к другому тот сходу заявил что надо менять блок ads, забил на всех электриков приехал дамой так хочется продать машину в могильник и успакоитьса.Потратился уже на 23 т, итог нечего не работает, есть знакомый в соседнем селе тоже электрик поехал к нему тот открыл капот и говорит Бек у тебя трос оборваный от ASC, не поверите друзья я не поверил ему, но серовно купил тросик от ASC, поменял машинка тронулась и обе лампочки погасли вот счастье.А так глупо потратилса иза самоучек.

Бмв е39 блоки реле и предохранители

В случае обнаружения поломки, на информационной панели загорается лампочка, а сама система перестает функционировать. Управление автомашиной в такой ситуации схема абс бмв е39, но при резком затормаживании, автомобиль будет себя веси.

Практически любой водитель БМВ Е39 может провести диагностику и устранение проблем в системе. Меры при загорании лампы ABS. После завода автомобиля начинается проверка системы АВС.

При этом лампа в салоне на торпеде загорается на 3 секунды. После пройденного времени лампочка тухнет.

В случае, если индикатор не потух, следует выполнить следующие действия: Если машина двигалась, её следует остановить и заглушить мотор. Должно пройти 3 минуты. После снова завести машину.

Следует проверить напряжение в аккумуляторе — Надо проверить клеммы и силовые провода. Просмотреть все схема абс бмв е39, которые идут к датчикам на колесах. В случае, продолжения работы лампочки, следует обратиться к профессионалам сервисного обслуживания БМВ для диагностики. При помощи специального электронного устройства считывается информация с блока и определяется точка проблемы.

Симптомы повреждения блока АБС. Чтобы понять, что с блоком АБС Е39 проблема, можно заметить иное поведение автомобиля: Нет связи с датчиками на колесах. Установка новых датчиков не решает данную проблему.

Порядок разрушения блока по датчикам: Перестает работать спидометр.

BMW 5 (E39) 1996-2001 Схемы электрооборудования

В итоге, этот блок всегда греется и со временем от старости пайки схема абс бмв е39 блоке начинают отпаиваться. Так случилось и у. Проездил с этой ошибкой около полугода, но скоро зима, надо было ее решать. Съездил схема абс бмв е39 диагностику, где подтвердилось, что это именно этот блок, а не насосы, датчики на колесах и датчик положения руля эти элементы завязаны в систему стабилизации.

Погуглив узнаем сколько стоит этот самый блок: DSC новый, оригинал 34 52 634 52 2 — 98 р. DSC новый, отремонтированный на заводе 34 52 6 — 67 р. Диагностику АБС следует начать с проверки датчиков числа оборотов Сняв датчик АБС, отсоедините разъём он находится в верхней части крыла.

Прежде чем проверять датчик, убедитесь в целостности проводов. Если есть повреждения, то можно заменить провода

В этом случае важно, чтобы длина проводов осталась прежней, а электрическое сопротивление датчика не изменилось. Если вы не совсем понимаете, о чём речь, то лучше обратиться к специалисту по радиоэлектронике

Рабочий датчик должен иметь сопротивление в пределах 0,9—1,3 кОм. Ремонт электронного блока ABS своими руками Для БМВ Е39 до рестайлинга проблем с электронной частью АБС практически не возникает, а вот антиблокировочная схема абс бмв е39 на моделях с года выпуска более капризная из-за неудачного размещения блока управления под капотом возле двигателя. Гидроэлектронный блок с автомобиля после года можно попробовать реанимировать своими силами.

Для этого пригодятся навыки работы с паяльником.

Больное место электронного блока управления — это проводники, соединяющие разъём и плату прибора. Часто теряется контакт именно в них из-за частых перепадов температуры и вибрации.

Как устранить этот дефект, рассмотрим ниже.

Больное место электронного блока управления — это проводники, соединяющие разъём и плату прибора Порядок ремонта блока АБС в БМВ Е39 после рестайлинга Со снятого блока срезаем крышку. Это можно сделать с помощью острого ножа или полотна схема абс бмв е39 ножовки.

Аккуратно удаляем защитный слой с края платы. Им залита вся поверхность. Снимать полностью слой нет необходимости. Надо получить доступ к проводникам из алюминия от платы к разъёму.

Взяв в руки иголку, аккуратно проверяем контакт.

Ремонт электронного блока ABS своими руками

Для БМВ Е39 до рестайлинга проблем с электронной частью АБС практически не возникает, а вот антиблокировочная система на моделях с 1999 года выпуска более капризная из-за неудачного размещения блока управления под капотом возле двигателя. Гидроэлектронный блок с автомобиля после 1999 года можно попробовать реанимировать своими силами. Для этого пригодятся навыки работы с паяльником.

Больное место электронного блока управления – это проводники, соединяющие разъём и плату прибора. Часто теряется контакт именно в них из-за частых перепадов температуры и вибрации. Как устранить этот дефект, рассмотрим ниже.

Больное место электронного блока управления – это проводники, соединяющие разъём и плату прибора

Когда нужен ремонта блока АБС BMW Е39

Это происходит из-за постоянной вибрации, а также резких перепадов температуры. С блока нужно снять крышку при помощи большого ножа или ножовкой. Аккуратными действиями следует снять слой защиты, который находится с края платы.

Снимать весь слой не требуется. Нужен доступ к проводникам. Они из алюминия, проходят от платы до разъёма. При помощи обычной иглы следует проверить контакт. Иглой следует слегка уколоть в проводник.

Система ASC

Лучшим проводником будет медный проводок. Такого же сечения и сплава провод от зарядного устройства мобильного телефона. К самому разъему подсоединено 16 проводков. Их все требуется проверить.

В случае, если нет проводимости — провод меняется таким же образом. Перед тем как установит крышку на свое место следует воспользоваться герметиком.

Прежде чем проверять датчик, убедитесь в целостности проводов. Если есть повреждения, то можно заменить провода

В этом случае важно, чтобы длина проводов осталась прежней, а электрическое сопротивление датчика не изменилось. Если вы не совсем понимаете, о чём речь, то лучше обратиться к специалисту по радиоэлектронике

Рабочий датчик должен иметь сопротивление в пределах 0,9—1,3 кОм. Ремонт электронного блока ABS своими руками Для БМВ Е39 до рестайлинга проблем с электронной частью АБС практически не возникает, а вот антиблокировочная система на моделях с года выпуска более капризная из-за неудачного размещения блока управления под капотом возле двигателя. Гидроэлектронный блок с автомобиля после года можно попробовать реанимировать своими силами. Для этого пригодятся навыки работы с паяльником.

Больное место электронного блока управления — это проводники, соединяющие разъём и плату прибора. Часто теряется контакт именно в них из-за частых перепадов температуры и вибрации. Как устранить этот дефект, рассмотрим ниже.

Больное место электронного блока управления — это проводники, соединяющие разъём и плату прибора Порядок ремонта блока АБС в БМВ Е39 после рестайлинга Со снятого блока срезаем крышку.

Это можно сделать с помощью острого ножа или полотна от ножовки. Аккуратно удаляем защитный слой с края платы. Им залита вся поверхность.

Снимать полностью слой нет необходимости. Надо получить доступ к проводникам из алюминия от платы к разъёму. Взяв в руки иголку, аккуратно проверяем контакт. Для этого достаточно ткнуть иглой в проводник.
