Vanos

Обслуживание ВАНОС

При регулярном техническом осмотре все потенциальные проблемы с блоком отлавливаются и решаются ещё на начальной стадии, так что профилактика — лучшее средство сохранения денег в кошельке. Игнорировать вышеперечисленные симптомы — себе дороже. Ведь VANOS вплотную взаимодействует с двигателем, и неисправности блока цепной реакцией влекут за собой неисправности мотора.

Своевременная прочистка и замена расходников блока сохраняет показатели двигателя на уровне свежекупленной машины

Так что лучше относиться к этому продукту технического прогресса с должным вниманием, и не вестись на уловки BMW, меняя целый блок из-за порвавшейся резиночки

Что такое VANOS в двигателе

Как выглядит VANOS на двигателе BMW.

Это электромеханическое устройство, которое стыкуется с газораспределительной системой двигателя. Нетрудно догадаться, что ВАНОС и нужен для того, чтобы управлять газораспределительными фазами — так достигается большая эффективность работы мотора. Вот чем он полезен:

  • ощутимо уменьшается расход топлива в крейсерском (среднем) диапазоне оборотов;
  • отработанные газы становятся чище, токсичных веществ в них меньше;
  • двигатель очень стойко работает на холостых оборотах даже при низких температурах;
  • график роста мощности в зависимости от оборотов становится более плавным;
  • на средних оборотах достигается максимальный крутящий момент;
  • при высоких оборотах добавляется изрядное количество мощности.

VANOS впервые появился в середине 90-х годов на модели BMW 5 серии, и с тех пор несколько раз совершенствовался. Сейчас на всех двигателях BMW установлена система ВАНОС 4 поколения, которая отличается шестерёнчатой системой регулирования распредвалов.

Как эта система работает?

Система объединена в блок, который не слишком сложен по своей конструкции. В стальной (старые модели) или пластиковой коробке размещаются поршни, которые приводятся в действие давлением масла. Оно управляется, в свою очередь встроенным электронным блоком. Поршни последствием поступательного движения действуют на газораспределительные валы, изменяя их положение. Благодаря этому на 6 градусов меняются фазы опережения или запаздывания газораспределения. Если объяснять проще – клапаны открываются немного раньше или позже, чем при нормальной работе валов.

Изначально выпускались системы Single VANOS, в которых была возможность регулирования только одного вала (впускного), причем фазы могли меняться только ступенчато, рывками. Но инженеры БМВ улучшили систему и с конца девяностых стали ставить на автомобили Double VANOS. В этой версии регулировка происходит на впуске и на выпуске, причем гораздо более плавно. Также сейчас ставят электронную систему Valvetronic, отвечающую за регулирование хода клапанов. В целом, схема работы следующая:

  • Запускается двигатель. В этот момент Ванос работает на уменьшении времени прогрева мотора, а также каталитического нейтрализатора;
  • Когда достигается рабочая температура двигателя, Ванос переходит в режим низких оборотов. При этом клапаны срабатывают с задержкой, позволяя накопить больше мощности двигателю и стабилизировать его работу;
  • Чем выше становятся обороты – тем раньше начинают открываться клапаны. На крейсерской же скорости они вообще «уходят в минус». По этой причине двигатель выходит на максимум крутящего момента. При этом топливо начинает экономиться за счет сжигания выхлопных газов;
  • Если акселерация идет дальше – происходит обратный процесс, фазы снова начинают запаздывать, почти как на низких оборотах.

1 – поколение. SINGLE VANOS или одинарный Ванос

Single VANOS впервые появился в 1992 году на двигателе BMW M50tu, который изначально устанавливался на 5-й серии.

Система Ванос – это комбинированная гидро-механическая система под управлением электронного блока DME. В системе VANOS первого поколения регулируется только положение впускного распределительного вала относительно коленвала, что повышает величину крутящего момента на низких оборотах.

Принцип работы Single Vanos

Система VANOS изменяет положение впускного распределительного вала в соответствии с оборотами двигателя и датчика положения педали акселератора. При низких оборотах двигателя впускные клапана открываются позднее, что улучшает стабильность холостого хода. На средних оборота х впускные клапана открываются гораздо раньше, что повышает крутящий момент и циркуляцию выхлопных газов внутри камеры сгорания, уменьшая тем самым расход топлива и токсичность выхлопных газов. Наконец, при высоких оборотах двигателя открытие впускных клапанов снова запаздывает для достижения максимальной мощности.

Таким образом, система Ванос значительно расширяет возможности управления выхлопными газами (рециркуляцией), улучшает наполнение цилиндров, повышает крутящий момент, стабилизирует холостой ход и обеспечивает экономию топлива.

Преимущества и недостатки Vanos

При всех своих неоспоримых достоинствах: более высокий крутящий момент двигателя на низких оборотах, стабилизация двигателя на холостом ходу, высокая топливная экономичность и высокая экологичность, системы VANOS также имеют недостатки. Она недостаточно надежная.

Основные неисправности Ванос

  • Разрушение уплотнительных колец. Речь идет о масляных поршневых кольцах, регулирующих положение распределительных валов. Из-за множества факторов: высокой и низкой температуры, различных вредных веществ, попадающих в резину (материал из которого изготовлены кольца), она со временем начинает терять упругие свойства и трескаться. Вот почему пропадает герметичность внутри механизма.
  • Износ шайб и подшипников. Конструкция масляных поршней включает металлические подшипники и шайбы. Со временем они начинают деформироваться, так как изначально имеют низкий запас прочности. Что бы определить, необходимость замены подшипника (или шайбы) в системе VANOS, необходимо послушать, как работает двигатель. В случае износа подшипника или шайбы слышен неприятный, металлический шум.
  • Сколы и грязь на фланцах и поршнях. Это так называемая — деформация металлических деталей. Может быть вызвана довольно агрессивным стилем вождения, некачественным маслом / бензином, а так же большим пробегом. На поверхности масляных поршней или газораспределительных валов возникают зазубрины и царапины. В результате происходит потеря мощности / крутящего момента, нестабильная работа двигателя на холостом ходу.

Если двигатель автомобиля начинает вибрировать на холостом ходу, вы замечаете довольно слабое ускорение во всем диапазоне оборотов, появляется увеличение расхода топлива, дребезжащие шумы при работе двигателя, скорее всего, VANOS требуется срочное внимание. Проблемы с запуском двигателя, свечи зажигания и удары — явный признак плохой работы системы

Несмотря на ненадежность, разработка баварских инженеров очень полезна. Благодаря использованию VANOS достигается улучшение характеристик двигателя, экономичности и экологической совместимости. Vanos также сглаживает кривую крутящего момента во всем рабочем диапазоне двигателя.

Ремонт VANOS сегодня нецелесообразен, в большинстве случаев производится его замена.

Техцентр Мир BMW имеет значительный опыт ремонта системы VANOS на BMW с двигателями серии: M52, M54, M62, N46. Отметим, что на двигателях N52, N53, N54, N62 и N63 осуществляется только замена VANOS, в других случаях возможен ремонт, но этот момент необходимо решить с мастером, который после диагностики ДВС предложит вам оптимальное решение по устранению проблемы с Ванос вашего БМВ.

Рекомендуем следующую последовательность действий при проблемах/неиспраностях с системой VANOS:

  1. Промывка смазочной системы двигателя специальным очистителем для растворения отложений в масляных каналах.
  2. Замена моторного масла с масляным фильтром.
  3. Промывка соленоидов VANOS на ультразвуковом стенде.
  4. Промывка или замена обратных клапанов VANOS.
  5. Сброс адаптаций и коррекций блока управления двигателем.
  6. Повторная диагностика через 100 км пробега.

Этот метод позволит менее затратно устранить проблемы с VANOS. Если же ошибка останется и будет отсутствовать тяга мотора, то необходим ремонт системы Ванос, который включает: замена исполнительных узлов VANOS, цепи ГРМ, натяжителя и планок натяжителя.

Ремонт одинарного Ванос (Single Vanos) BMW M50TU M52 S50 S52

12.07.2017

Симптомы нерабочего ваноса BMW (Single VANOS BMW): — плохая динамика разгона до 3 тыс. оборотов — тяжелый старт — повышенный расход топлива — неустойчивые холостые обороты — рывки при разгоне — стук в передней части мотора (чаще всего при перегазовке) К нам приехал клиент с жалобами на плохую тягу при разгоне. Диагностика на дилерском оборудовании показала неисправность системы газораспределения VANOS BMW. Совместно с клиентом принято решение о ремонте ваноса БМВ. Для ремонта потребуется: — Ремкомплект одинарного VANOS BMW M50TU M52 S50 S52 11361748819 (11361748036) — Набор для выставления фаз М52 (очумелым ручкам можно и без него, но сложнее) — Набор инструментов для работы с BMW — Прокладка клапанной крышки БМВ — Прокладка под VANOS BMW — Резинки под болты клапанной крышки 15 шт — Шланг VANOS (или ремонт шланга) — Очиститель карбюратора или бензин Итак мотор BMW M52B28 с одним Ваносом. Vanos выделен красным. 1) Снимаем декоративную крышку мотора, катушки. 2) Снимаем клапанную крышку, поднимаем поршень первого цилиндра в верхнюю мертвую точку. Фиксируем маховик специальным штифтом, распредвалы кондукторами сзади ( перед этим надо выкрутить задние шпильки для болтов клапанной крышки) 3) Зажимаем и фиксируем гидронатяжитель межвальной цепи. Скручиваем пробки на ВАНОСе ключом на 19, откручиваем звездочку выпускного распредвала. Откручиваем исполнительный узел VANOS BMW головкой на 10 с трещоткой и петлю двигателя, откручиваем маслопровод системы VANOS, отсоединяем разъем клапана ваноса. Если шланг ваноса потеет или сырой то он подлежит замене, так же его можно перепрессовать в сервисах, где занимаются ремонтом гидравлики. Специнструментом проворачиваем межвальную цепь по часовой стрелке и тянем на себя узел ВАНОС. Итак Ванос снят. 4) На столе раскручиваем 5 винтов и извлекаем поршень из корпуса. Откручиваем ключом на 32 клапан управления VANOS BMW, осматриваем провода на повреждения и лопнувшую изоляцию. Извлекаем из корпуса под клапаном поршень и пружинку. 5) Тщательно отмываем все детали системы VANOS. Канцелярским ножом срезаем старые кольца ваноса, промываем посадочное место колец. Осматриваем корпус ваноса и поршень на предмет задиров, если есть задиры или износ чувствуется пальцем, то поршень или корпус следует заменить. 6) Устанавливаем новые кольца на поршень ваноса, сначала мягкое (Витон) потом жесткое (тефлон) его предварительно нужно нагреть либо в воде, либо феном, чтобы не порвать при установке. Затем смазываем кольца и корпус маслом и плавно вставляем поршень в корпус. Собираем узел в обратном порядке. 7) При установке Ваноса нужно прокрутить межвальную звезду с цепью до упора по часовой стрелке. Установить новую прокладку под Ванос. Далее прижимаем Ванос БМВ М52 к мотору и медленно проворачиваем против часовой стрелки до прижима ваноса до упора. Отпускаем гидронатяжитель межвальной цепи. Промываем клапанную крышку керхером и собираем в обратном порядке. Ремонт системы ванос БМВ М52 окончен. Полноценно ванос начинает работать после притирки примерно в 300 км. Так же очень рекомендуем производить ремонт системы газораспределения VANOS BMW M50TU M52 совместно с заменой масла. Ремкомплект VANOS BMW M50TU M52 S50 S52 можно приобрести у нас на сайте www.Bersa-Tools.ru.

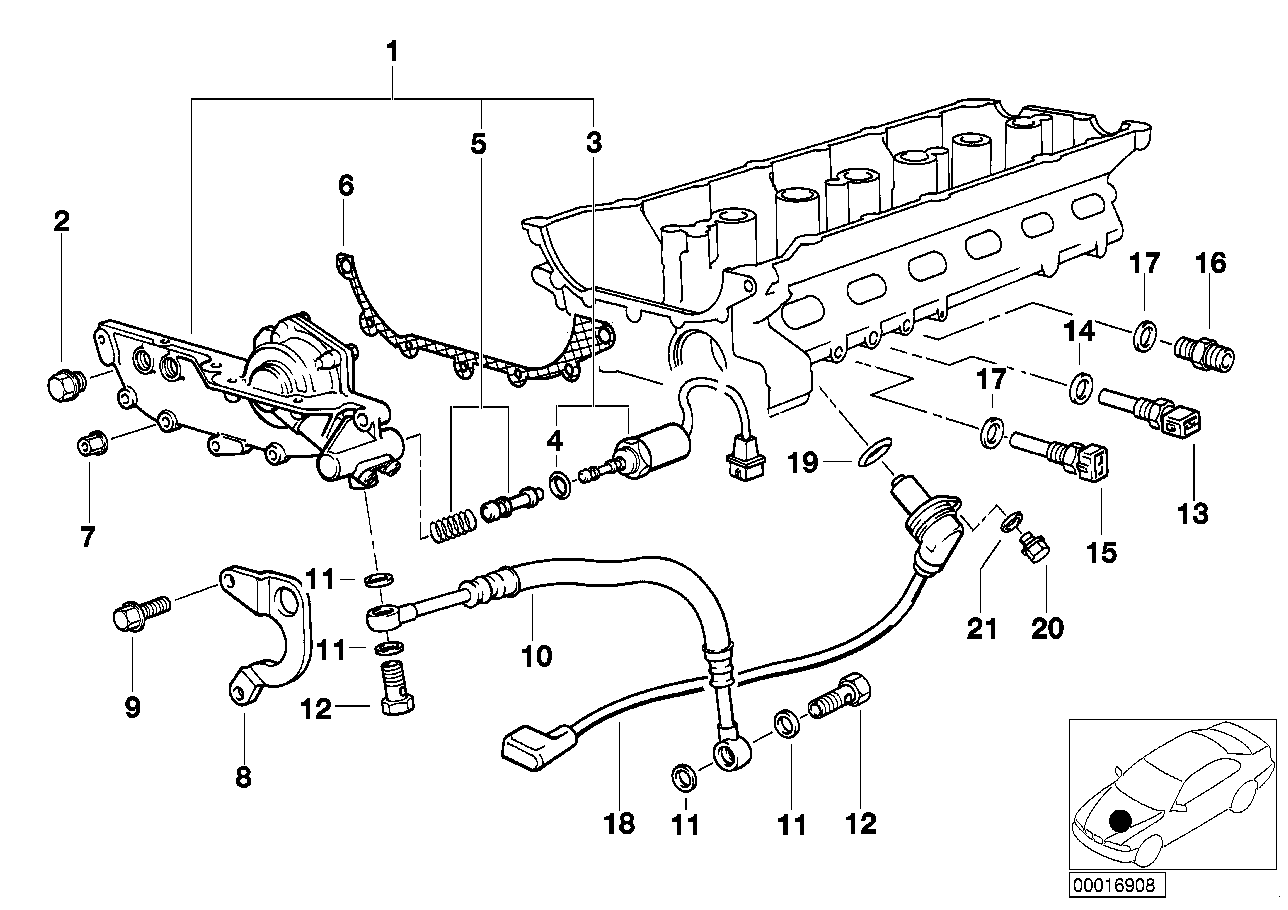

Узел VANOS BMW M50ТУ М52 S50 S52 до установки ремкомплекта Bersa-Tools.ru:

Как работает система

На данный момент компания BMW использует в своих моторах технологию переменного управления распредвалом (VANOS) четвертого поколения. Стоит отметить, что первое поколение данной технологии называлось Single VANOS. В нем регулированию подвергался только впускной распредвал, а фазы выпуска изменялись дискретно, т.е. скачками.

Первое поколение или “одинарный” Ванос

Суть работы такой системы заключалась вот в чем. Положение впускного распредвала регулировалось в соответствии с оборотами двигателя и данным датчика положения педали акселератора. Если на мотор подавалась небольшая нагрузка (низкие обороты), то впускные клапаны начинали открываться позднее, что, в свою очередь, делает работу мотора на холостом ходу более ровной.

Раннее открытие впускных клапанов на средних оборотах двигателя позволяет повысить величину крутящего момента, а также улучшить циркуляцию выхлопных газов в камере сгорания, что, в свою очередь, уменьшает общий расход топлива и токсичность отработавших газов. Высокие обороты мотора заставляют впускные клапаны открываться позже, в результате чего достигается максимальная мощность. В первые несколько минут после старта работы мотора, система активирует особый режим, суть которого в том, чтобы максимально уменьшить время прогрева.

Второе поколение VANOS (еще называют “vanos vanos” или “double vanos”)

Сейчас используется так называемый Double Vanos. В отличие от “однованосной системы”, в двойной регулируется работа впускных и выпускных распределительных валов, а их управление происходит более плавно, без рывков. Благодаря использованию обновленной системы удалось существенно поднять крутящий момент и мощность мотора во всем диапазоне его оборотов. Также, согласно схеме работы “БиВанос”, небольшая часть выхлопных газов может дожигаться повторно в камере сгорания, что, в свою очередь, ведет к повышению экологичности мотора.

Сейчас во всех автомобилях немецкого бренда используется система Vanos четвертого поколения. Ключевая особенность этой версии состоит в том, что в ней используются Vanos-шестерни впускного/выпускного распредвалов. Инженеры BMW сделали систему более компактной – теперь весь исполнительный механизм находится в самих звездочках ГРМ. Ну а в целом, четвертое поколение системы по принципу работы схоже с Single Vanos.

Электромагнитный Датчик Клапан ВАНОСа БМВ, 11367585425 11367560462

Новые электромагнитные клапана для системы VANOS или Датчик Соленойд распредвала БМВ

В заводском каталоге под номерами 11 36 7 560 462 (11367560462) и 11 36 7 585 425 (11367585425) на двигатели, и имеет обозначение «Клапан электромагнитный изменения фаз ГРМ» Датчик распредвала БМВ с артикулом 11 36 7 585 425 (11367585425) является заменой устаревшего Ванос с номером 11 36 7 516 293 (11367516293) В новом артикуле изменена конструкция для увеличения надежности и срока службы. На двигатель устанавливается два клапана, один на выпуск и один на впуск.

Датчик распредвала БМВ 11 36 7 585 425 (11367585425) используется на шести цилиндровых моторах БМВ серии N, (за исключением N55 N20 N26) а именно:

N51 N52 (N52B25 и N52B30) N52N (N52B25 и N52B30) N53 (N53B25 и N53B30) N54 (N54В30)

Которые устанавливались на следующие кузова:

  • Е82 Е87 Е88
  • Е90 Е91 Е92 Е93
  • Е60 Е61
  • F10 F11
  • F18
  • Е63 Е64
  • Е65 Е66
  • F01 F02
  • Х1 Е84
  • Х3 Е83
  • Х3 F25
  • Х5 Е70 Х6 Е71
  • Z4 E85 Z4 E86 Z4 E89

11 36 7 560 462 (11367560462)

прошел усовершенствование заводом изготовителем, устаревшие версии этих ВАНОСОВ имели артикулы 11360410035 и 11361707323 и 11360149817. Они уже изъяты из производственного плана.

Датчики распредвала используются в основном на 4-х цилиндровых БМВ (N40 N42 N45 N45N N46 N46N) и 8 цилиндровых моторах (N62B48B N62B36 N62B40 N62B44 N73B60A), на последних используется 4 распредвала VANOS на впуск и выпуск в каждом развале блока, а на 4-х моторах — два.

11 36 7 560 462 (11367560462) как и устаревшие 11360410035, 11361707323,11360149817 устанавливается на:

  • Е81 Е87 Е88
  • Е46
  • Е90 (N46) (N46N) (N45N)
  • Е60 + Е63 — 545i (N62B44) (N62B40)
  • Е60 + Е63 — 550i (N62B48B)
  • Е65 / Е66 (N62B36) (N62B40) (N62B44) (N73B60A)
  • Е65 Седан ALPINA B7
  • X1 Е84
  • X3 Е83
  • X5 Е53 X5 4.4i (N62B44) (N62B48B)
  • X5 Е70 X5 и X6 4.8i
  • Z4 Е85 (N46N)

VANOS BMW — что это и как работает?

Мы не могли обойти своим вниманием такую вещь, как VANOS. Именно благодаря этой небольшой системе автомобили марки BMW обладают своим собственным, довольно резким характером

Владельцам авто БМВ необходимо знать хотя бы в общих чертах, за что отвечает Ванос и какие с ним могут быть проблемы. Это устройство отвечает за управление газораспределением двигателя, повышая его мощность при необходимости. Среди других его плюсов:

  • Корректировка работы двигателя авто на малых оборотах или вообще при работе на холостом ходе;
  • Достижение мотором максимального крутящего момента на средних оборотах;
  • Увеличение мощности при максимальных оборотах;
  • Уменьшение количества выхлопных газов за счет снижения потребления двигателем топлива на больших оборотах;
  • Снижение вредных выбросов в воздух.

Изначально баварские инженеры испытали эту систему в середине девяностых. Она была установлена на модели БМВ пятой серии. После нескольких улучшений, современная система стоит на всех двигателях концерна BMW и отличается системой регулировки распределительных валов при помощи шестерней.
