Диагностика неисправностей и ремонт топливных форсунок своими руками

Проверка форсунок «Ford Focus»

Как уже говорилось выше, сбоить может как ЭБУ топливной системы, так и сама форсунка. Для проведения полной диагностики ЭБУ требуется специальное программное обеспечение, которого у рядового автомобилиста просто нет. Поэтому единственным вариантом является диагностика машины в сервисном центре. Программа, подключённая к специальному оборудованию, быстро обнаружит ошибки ЭБУ и исправит их.

Фото: промывка топливных форсунок на специальном стенде

А если проблемы возникли в механической части форсунки, то программа диагностики будет бесполезна. Максимум, что она сможет сделать — это указать, какой именно цилиндр работает неправильно. После этого автовладельцу остаётся лишь заменить вышедшую из строя форсунку на указанном цилиндре, поскольку ремонту эти устройства не подлежат.

Демонтаж форсунок на дизеле и двигателях с непосредственным впрыском

Что касается необходимости снять дизельные форсунки или аналогичные устройства на моторах с прямым впрыском, в этом случае процедура несколько отличается.  Главной сложностью является то, что элементы для подачи горючего «вкручены» в двигатель наподобие свечей зажигания. Работа в условиях сильного нагрева нередко приводит к прикипанию форсунок к ГБЦ.

Устройство закисает от того, что влага попадает в колодец форсунки, происходит закоксовка колодца после прорыва отработавших газов, на уплотнительном кольце скапливается нагар и т.д. Процесс снятия форсунки на дизеле с системой Сommon Rail, а также агрегатах с непосредственным впрыском топлива предполагает дополнительное наличие специальных съемников (обратный молоток) и других инструментов.

Наличие инструмента и определенных навыков позволяет избежать частых проблем при попытке снятия инжекторов на ДВС с прямым впрыском: повреждение резьбы форсунки, разрушение корпуса устройства, нахождение части корпуса распылителя в ГБЦ после излома устройства и т.д.

Другими словами, резьба закисает и корпус может попросту лопнуть во время демонтажа. В результате приходится высверливать оставшиеся части, восстанавливать резьбу и совершать ряд других манипуляций. В отдельных случаях после непрофессионального снятия может понадобиться частичный ремонт головки блока цилиндров. Также следует помнить, что сами форсунки являются дорогостоящими устройствами. Замена сломанного элемента приведет к дополнительным финансовым расходам.

Снятие топливной рампы и форсунок в автомобиле Ford Focus 2

Инструменты:

• Отвертка плоская малая
• Отвертка плоская средняя
• Вороток под торцевую насадку
• Насадка на вороток 10 мм

Детали и расходники:

Уплотнительные кольца форсунок

​

• Уплотнительное кольцо гасителя пульсаций давлений топлива
• Ветошь

​

​

​

​

Примечания:

Топливную рампу снимаем для проверки работы форсунок и их замены, а также при демонтаже впускного трубопровода.

Признаки неисправности:

• затруднен пуск двигателя
• неустойчивая работа двигателя
• остановка двигателя на холостом ходу
• повышенная частота вращения коленвала на холостом ходу
• двигатель не развивает полной мощности
• недостаточная приемистость двигателя
• рывки и провалы в работе двигателя при движении автомобиля
• повышенный расход топлива
• повышенное содержание CO и CH в отработавших газах
• калильное зажигание из-за нарушения герметичности форсунок

Порядок выполнения работ:

1. Сбрасываем давление в системе питания, как описано здесь.

2. С помощью отвертки сдвигаем и снимаем резиновый наконечник трубки вентиляции картера с патрубка крышки головки блока цилиндров.

Признаки неисправности форсунок

Ресурс работы инжектора составляет не менее 100 тыс. км, но низкокачественное горючее и несвоевременное обслуживание топливных фильтров способно значительно сократить этот срок. Засорение форсунки будет требовать её калибровки или замены, а основные признаки неисправностей имеют следующий вид:

• Нестабильная работа двигателя;
• Потеря мощности и слабая динамика разгона;
• Затруднённый запуск силовой установки;
• Остановка двигателя на холостом ходу;
• Появление резких звуков при старте мотора;
• Повышенное содержание СО в отработанных газах;
• Неисправность датчика уровня кислорода;
• Увеличение показателей расхода топлива.

До проведения разборки можно попробовать определить неисправность инжектора. Эта методика облегчит демонтаж форсунок с двигателя, и потребуется снять только неработающую деталь. Проведение такого тестирования эффективно и не представляет сложностей. Каждая форсунка поочерёдно отключается и отсутствие задымления мотора или другие признаки безошибочно укажут на неработающий инжектор. Вся проводка форсунок перед выполнением демонтажа обязательно отключается, а давление в топливной системе следует сбросить.

Подготовка к снятию с двигателя дизельных форсунок и демонтаж инжекторов

Перед началом ремонта очень важно не допустить попадания грязи и мелких посторонних частиц внутрь элементов системы питания. Для этого рекомендуется предварительно вымыть ГБЦ одним из доступных способов (Керхером, мойка паром, самостоятельная очистка и т.д.), очистить углубления под форсунки и сами инжекторы

Указанные действия помогут избежать повреждения резьбы, уплотнительного конусного отверстия, а также снизить вероятность попадания мелких частиц грязи внутрь ДВС после выкручивания форсунок.

Еще одним ответственным моментом являются трубки высокого давления. Перед снятием их рекомендуется пометить, так как в процессе обратной сборки могут возникнуть сложности с порядком установки и правильностью монтажа. Для пометки можно использовать маркер, метки наносятся в области штуцера каждой форсунки и штуцера топливного насоса.

О том, как сделать ремонт форсунок Common rail своими руками, смотрите в этом видео:

Добавим, что без надлежащего опыта и оборудования ремонтировать систему common rail в гаражных условиях крайне не рекомендуется, так как возможно повреждение отдельных дорогостоящих элементов.

Итак, вернемся к механическим форсункам.

• После того, как трубки высокого давления отсоединены от форсунок, необходимо прикрыть отверстия в штуцерах при помощи специальных защитных колпачков. Защитные пробки должны быть заранее очищены от загрязнений, также пробки можно использовать для защиты штуцеров топливного насоса.
• Подобным образом перекрывается и каждый штуцер обратки, так как нельзя допустить попадания мелких частиц в систему питания. Например, попавший мусор в топливном канале инжекторной дизельной форсунки после установки элемента на проверочный стенд проникнет в распылитель.

В результате иглу форсунки уже может заклинить не на двигателе, а при проверке, частицы мусора выведут из строя распылитель и т.д. Если же новый распылитель будет установлен перед такой проверкой, тогда потребуется повторный разбор форсунки, высока вероятность очередной замены распылителя. Саму форсунку также нужно разбирать только в условиях максимальной чистоты.

• Что касается снятия элементов с ДВС, попытки выкрутить форсунки при помощи обычного рожкового ключа могут привести к слизыванию и повреждениям граней. Дело в том, что форсунки затянуты с большим моментом затяжки. По этой причине для выкручивания нужно иметь накидной ключ, желательно также наличие удлиненной головки.
• После того, как форсунки откручены,  рекомендуется еще раз произвести их наружную очистку от загрязнений. Такая очистка производится обычной мягкой кисточкой, в качестве очистителя используется чистое дизельное топливо. После этого форсунки просушиваются или обтираются ветошью, далее устройство готово к диагностике и ремонту.
• Еще отметим, что после снятия самих форсунок в ГБЦ остаются специальные уплотнительные колечки. Эти уплотнительные кольца форсунок находятся в ложбинках-нишах и, как правило, прикипают к отверстиям в ГБЦ. Указанные кольца нужно извлечь и заменить на новые, так как повторно использовать данные элементы не рекомендуется.

Для извлечения можно использовать небольшой отрезок тонкой металлической проволоки, которым аккуратно достаются кольца. Главной задачей является то, чтобы избежать повреждений резьбы в форсуночном отверстии.

Запрещается выстукивать кольца при помощи стальных проставок, отверток и т.п. Дело в том, что существует большой риск повредить посадочные места уплотнительных колец. Если это случится, тогда даже после замены колец на новые должной герметичности не будет.

Также следует учесть, что во время снятия колец грязь может попасть в отверстия для форсунок. Для предотвращения необходимо обмазать отверстие вязкой смазкой, после чего кольцо можно снимать. Часто для подобных целей используется Солидол или подобный смазочный материал. Осыпающаяся грязь прилипает к смазке, не попадая в отверстие камеры сгорания.

По окончании процедуры снятия колец Солидол также снимается, например, при помощи мягкой тряпки, которую наматывают на стержень или отвертку. Дополнительно можно проворачивать коленчатый вал двигателя стартером несколько секунд. Это нужно для того, чтобы загрязнения, попавшие в камеру сгорания, вытолкнуло наружу поршнем.

О том, как сделать ремонт форсунок Делфи своими руками, смотрите в этом видео:

Отметим, что хотя процесс ремонта форсунок Delphi напоминает восстановление обычной механической форсунки, ряд конструктивных отличий предполагает некоторые нюансы.

Устройство, назначение и виды форсунок

Основная функция форсунки — своевременная подача топлива в камеру силового агрегата путём впрыска порции горючего в проходящий поток воздуха с образованием топливно-воздушной смеси (ТВС). Подача должна обязательно осуществляться под давлением

Особенно это важно для дизельного двигателя, где некоторая часть топлива самовоспламеняется ещё до попадания в камеру сгорания

Каждая форсунка оснащена клапаном, при открытии которого она набирает топливо, а затем выталкивает смесь под давлением. В инжекторе применяется не одна, а несколько форсунок, объединённых в систему управляемых элементов.

Работу форсунок можно представить следующим образом: по одному каналу подаётся топливо, по второму идёт поток воздуха, регулируемый дроссельной заслонкой. Попадая в форсунки, топливо распыляется для лучшего смешения с воздухом, и ТВС поступает в камеру воспламенения.

Топливные форсунки осуществляют впрыск топлива в камеру сгорания под давлением

Таким образом, процесс работы форсунок состоит из четырёх стадий.

1. Топливо поступает от топливного насоса высокого давления (ТНВД) к форсунке.
2. Попавшее в полость форсунки топливо оказывает воздействие на пружину.
3. Пружина через промежуточную шайбу давит на иглу.
4. Игла приподнимается, топливо попадает в отверстие распылителя и распыляется под высоким давлением.

По системе впрыска

По типу впрыска выделяют:

• форсунки с центральным впрыском;
• форсунки с распределённым впрыском;
• форсунки с непосредственным впрыском.

Первые используются в системе моновпрыска и применяются на бензиновых силовых агрегатах. Работа их основана на впрыске топлива одной (а не четырьмя-шестью) форсункой, расположенной непосредственно на впускном коллекторе.

Наиболее популярными системами моновпрыска считаются «Моно-Джетроник», «Опель-Мультек» и др. Они используются на автомобилях «Ауди» и «Фольксваген».

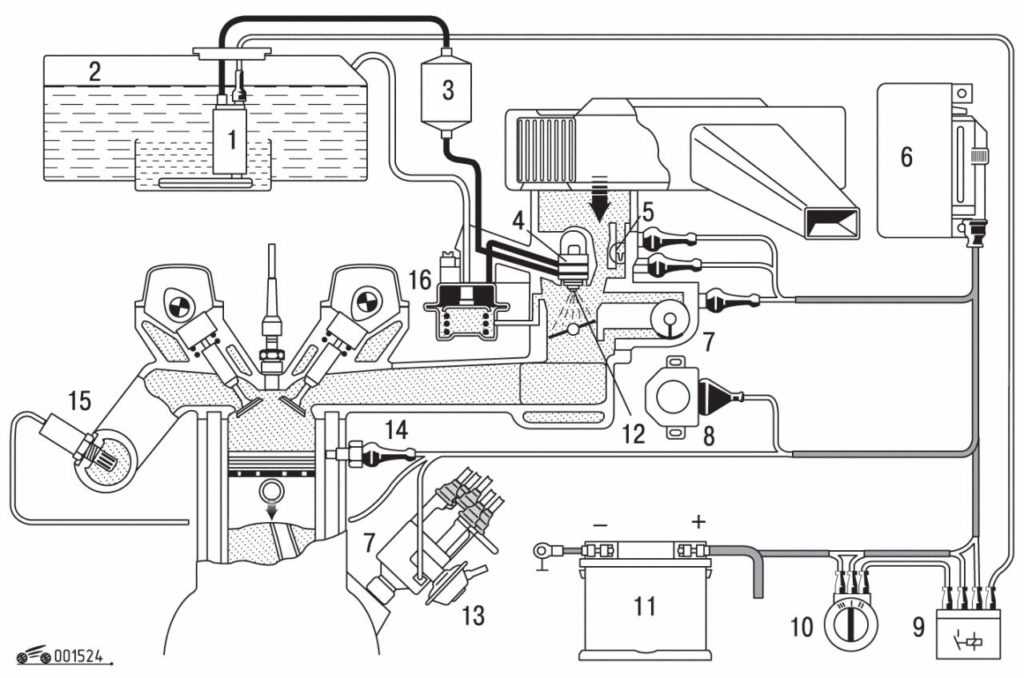

Одной из самых популярных систем моновпрыска является «Моно-Джетроник»

Одним из значимых элементов системы моновпрыска, помимо форсунки, является регулятор давления. Он отвечает за постоянное поддерживание рабочего давления в пределах 0,1 МПа. Именно регулятор после остановки двигателя сохраняет остаточное давление, препятствующее проникновению в систему воздуха и облегчающее следующий пуск мотора.

Форсунки для распределённого впрыска используются в системе, предназначенной для подачи горючего за счёт электромагнитного управления иглой распылителя. Такой впрыск более современный, отличается тем, что в каждом цилиндре двигателя устанавливается своя форсунка, впрыскивающая дозированную порцию топливной жидкости в определённый момент.

Система с распределённым впрыском имеет несколько подсистем:

• узел, отвечающий за подачу и очистку горючего;
• часть системы, в которой происходит очистка и подача воздуха;
• камера для улавливания и сжигания ТВС;
• электронная подсистема с датчиками;
• узел, где происходит выпуск и дожигание отработавших газов.

Форсунки непосредственного впрыска применяются в самой совершенной на сегодня системе впрыска бензиновых ДВС. Принцип функционирования основан на непосредственном впрыске бензина прямо в камеру сгорания.

Первая в мире система непосредственного впрыска была применена в моторах GDI, устанавливаемых на автомобили «Мицубиси». В настоящее время используется широко в автомобилях марки «Ауди» (моторы TFSI), «Фольксваген» (TSI), «БМВ» и др. Благодаря внедрению такой системы удалось достичь существенного снижения расхода горючего, сокращения вредных выбросов в атмосферу и др.

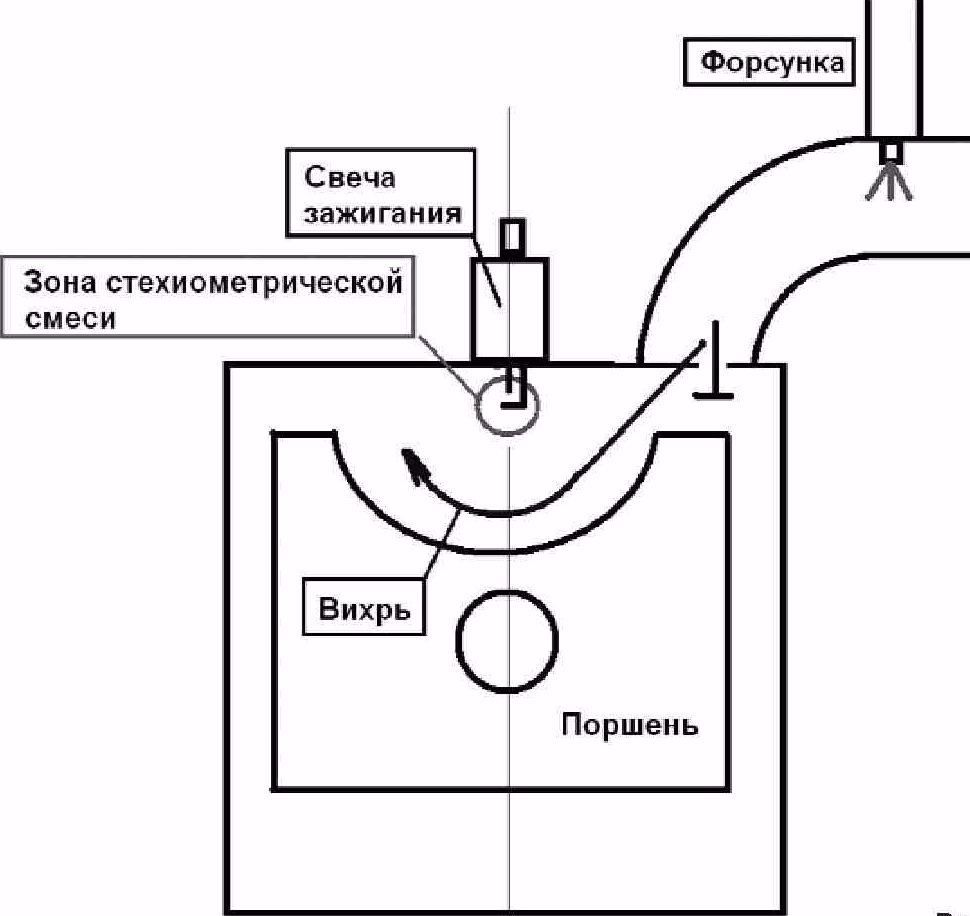

Схема непосредственного впрыска впервые была применена в моторах GDI

По конструкции

В зависимости от особенностей конструкции различают:

• электрогидравлические форсунки;
• электромагнитные форсунки;
• пьезоэлектрические форсунки.

Первый тип форсунок нашёл применение в дизельных двигателях, в том числе и в системе Common Rail. Состоит такая форсунка из впускного и сливного дросселей, управляющей камеры и клапана.

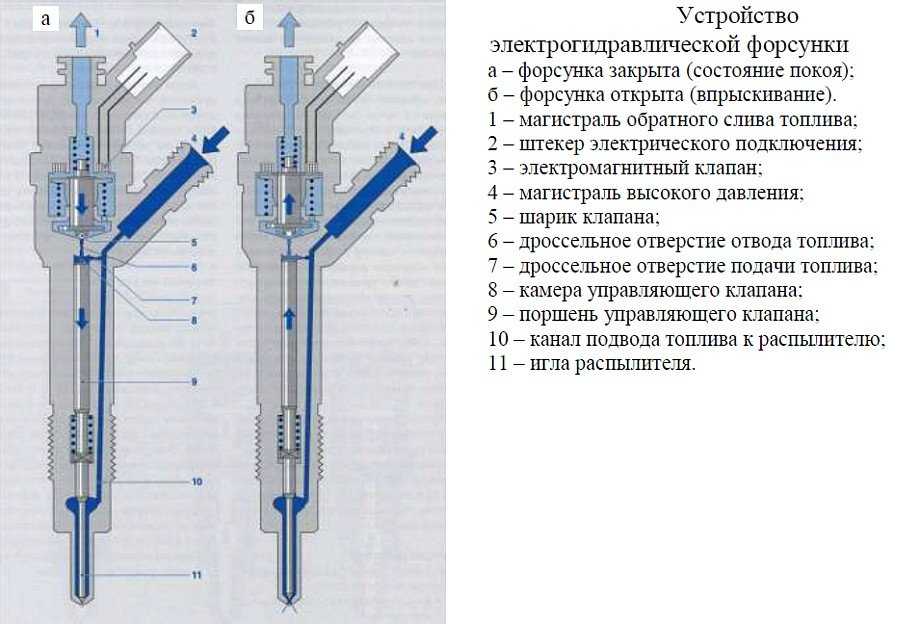

Электрогидравлические форсунки используются в дизельных двигателях

Электромагнитная форсунка используется в бензиновых двигателях, укомплектованных системой непосредственного впрыска, и отличается несложным устройством. Основные элементы форсунки — клапан с иглой и сопло.

Электромагнитная форсунка используется в бензиновых двигателях

Наиболее прогрессивными в настоящее время являются пьезоэлектрические форсунки. Они устанавливаются на дизельные двигатели с системой Common Rail. Состоит такая форсунка из пьезоэлемента, переключателя, иглы и толкателя.

Пьезоэлектрические форсунки являются наиболее современными

Чистим форсунки на Ford Fusion 1.6 AT

Поводом для чистки форсунок Ford Fusion может стать нестабильная работа двигателя (пропуски зажигания, троение, нарушение холостого хода, падение мощности, увеличенный расход топлива). Есть несколько способов чистки инжектора в домашних условиях. В этой статье речь пойдет об одном из них, можно сказать самом простом, выполнив чистку форсунок таким образом, можно избавится от всех вышеперечисленных симптомов неисправного Ford Fusion. В случае если представленный вариант очистки инжектора не дал результатов, следует промыть форсунки стандартным методом.

Инструкция по упрощенной чистке форсунок Ford Fusion

1. Прежде чем приступить к снятию форсунок с двигателя, необходимо сбросить давление топлива в системе. Для этого требуется вытащить предохранитель цепи бензонасоса. Панель предохранителей установлена в шахте бардачка, чтобы к ней добраться необходимо демонтировать вещевой ящик.
2. Для снятия бардачка необходимо открыть его и сдавить боковые края (1) к центру, после чего с небольшим усилием полностью распахнуть, чтобы направляющая (2) выскочила с фиксатора. Затем извлечь его из шахты.

Теперь у нас есть полный доступ к панели предохранителей. Кстати, на задней крышке бардачка есть схема, по которой можно определить нужный нам элемент и извлечь его (см. фото)

• После того как предохранитель был извлечен необходимо стартером прокрутить двигатель. Возможно, он запустится, но вскоре давление в системе упадет и мотор заглохнет. Также рекомендуется открыть – закрыть крышку топливного бака. После этого можно считать, что давление топлива сброшено.
• После проделанных операций переходим в моторный отсек и снимаем патрубок отвода картерных газов. Затем чтобы добраться и снять форсунки необходимо поочередно снять трубку подачи топлива, трубку обратной подачи топлива, шланг обратки тосола, и отсоединить фиксаторы топливной рампы отводим ее в сторону, чтобы не мешала, подробности смотрите на фото.

  Теперь очередь планки электрического подключения форсунок. Для ее снятия необходимо одновременно на двух правых, а затем на двух левых форсунках нажать фиксатор на разъемах (указан красной стрелкой) немного поддеть и отсоединить. После чего аккуратно отодвинуть ее в сторону. Будьте осторожны, так как провода очень короткие и могут оторваться.

  Откручиваем винту крепящие топливную рампу и извлекаем ее вдоль оси форсунок. Во время выполнение этой операции возможны трудности, так как при эксплуатации двигателя на седла форсунок закоксовуются и планку снять легко может не получиться. Необходимо легкими движениями подрывать сначала один край рампы, пока он не поддастся, а затем другой. После чего вытянуть и развернуть топливную рампу на 180 градусов, при этом форсунки должны смотреть вверх. Можно было бы извлечь рампу полностью, но этому мешает регулятор давления топлива, к которому подходит патрубок. При его разборке необходимо в обязательном порядке заменить уплотнительную прокладку, так что будем проводить чистку форсунок Ford Fusion 1.6 AT, без полного демонтажа, прямо на двигателе автомобиля.

Обратная установка форсунок на двигатель

После того как кольца-уплотнители были установлены, резьбу форсунок нужно дополнительно смазать небольшим количеством графитной или медной смазки.

Следующим шагом становится вкручивание форсунки, при этом исключительно от руки, а не ключом. Если одна из форсунок не «идет» от руки, тогда резьбу в ГБЦ нужно дополнительно очистить. Во время вкручивания форсунку надо точно расположить по резьбе. Главная задача состоит в том, чтобы не повредить резьбу в головке двигателя.

Если от руки форсунка не вкручивается, тогда для правильной установки следует аккуратно выкрутить ее обратно, после чего повторить попытку. Конечная затяжка при помощи динамометрического ключа производится только тогда, когда форсунка будет полностью вкручена по резьбе в отверстие рукой. Также необходимо в обязательном порядке соблюдать рекомендуемый момент затяжки.

Завершающим этапом является присоединение к форсункам и насосу магистралей высокого давления. Как уже говорилось выше, трубки должны быть помечены, чтобы исключить ошибки при сборке. Перед установкой трубки желательно еще раз промыть изнутри чистым дизтопливом.

Параллельно вместе с трубками необходимо правильно установить фиксирующие пластинки, которые удерживают трубки, исключая их вибрации. Если допустить ошибки при установке пластин, тогда сильные вибрации станут причиной растрескивания и быстро выведут трубки высокого давления из строя.

Далее необходимо избавиться от завоздушивания топливной системы, после чего двигатель можно заводить. Чтобы удалить воздух может понадобиться совершить целый ряд действий, что будет зависеть от конкретного случая и типа ТНВД.

Иногда бывает достаточно прокрутить двигатель стартером или воспользоваться насосом ручной подкачки, после чего топливо без пузырьков воздуха начинает выходить из трубок высокого давления. Также могут потребоваться дополнительные манипуляции с откручиванием корпуса топливного фильтра. Отметим, что наиболее сложной ситуацией является удаление воздушных пробок из самого ТНВД.
