Когда нужно менять ремень ГРМ

По рекомендации завода-изготовителя замена ремня ГРМ на Chery Tiggo выполняется с периодичностью раз в 40 000 км или через каждые четыре года эксплуатации.

Кроме того, в процессе облуживания авто необходимо следить за его состоянием и менять его при выявлении следующих проблем:

  1. Появление следов масла на поверхности.
  2. Повреждение внутренней части изделия — износ, трещины, надрезы, складки и другие визуальные повреждения.
  3. Нарушение целостности на внешней поверхности (складки, трещины и т. д.).
  4. Значительное ослабление натяжения.
  5. Появление нехарактерных звуков из двигательного отсека и области вращения шкива ГРМ.
  6. Выделение отдельных нитей из общей структуры изделия, расслоение на торцевых частях.

Появление следов масла на поверхности — один из главных признаков, свидетельствующих о необходимости замены. Если ничего не предпринимать, смазка быстро разъедает поверхность, что может привести к разрыву ремня ГРМ во время движения. Читайте гнет ли клапана на Чери Тигго.

Сама течь часто вызвана нарушением целостности сальников распредвала или коленвала. Такие дефекты необходимо устранять незамедлительно.

Двигатели на Чери Тигго: все версии

За годы выпуска производитель Chery Tiggo успел поменять несколько типов моторов. Кратко рассмотрим их особенности.

1,5-литровые ACTECO

SQRE4T15 (с турбокомпрессором) и его версия SQRE4T15B — бензиновый силовой агрегат. Начиная с 2016 года устанавливался на Chery Tiggo 7 первого поколения.

Тип горючего — бензин. Объем — 1,5 л. Мощность — 152 л. с. при максимальном моменте вращения в 210 Н*м.

Имеет два распред вала, 16 клапанов, цепной ремень ГРМ.

1,6-литровые

Моторы на 1,6 л представлены следующими типами:

  • SQR481F — силовой агрегат мощностью на 119 л. с, 4-цилиндровый, рядный, 16-клапаный. Устанавливался на Tiggo т11 с 2005 по 2015 г. Стоит ремень.
  • SQRE4G16 — 4-цилиндровый, 16-клапанный двигатель, бензин. Выдает до 126 «лошадей» и разгоняет авто до «сотни» за 14 сек. Устанавливался на Tiggo 3 1 поколения с 2014 по наше время, а также на T11 первого поколения с 08.2013 по 11.2016 г. Стоит цепь.

1,8-литровые

В категории на 1,8 л Чери Тигго представлены двигателем SQR481FC. Это инжекторный мотор мощностью на 132 «лошади» при 5750 оборотах в минуту. Наибольший момент вращения — 170 Н*м при 4500 об/мин. Топливо — бензин.

Устанавливался на Tiggo T11 (рестайлинг) с 08.2013 по 11.2016 г.

2,0-литровые

Наиболее востребованными являются 2-литровые двигатели Чери Тигго.

Они представлены следующими вариантами:

  • 484F, SQR484F — 4-цилиндровый 16-клапанный агрегат с двойной системой распределения фаз. Верхний порог мощности — 136 л. с. Устанавливался на Tiggo 5 1 поколения с 2014 по 11.2016 г и на рестайлинговую версию этого же поколения с 12.2016 по наше время.

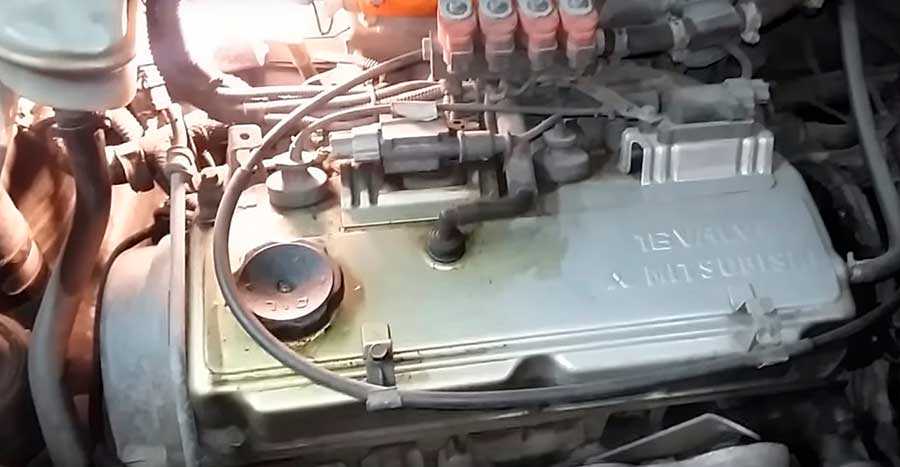

  • 4G63S4M — бензиновый мотор (изготавливался по лицензии Mitsubishi Motors Co), рядный, 4-цилиндровый с верхним расположением распредвала. Максимальная мощность — 170 л. с. Число клапанов на цилиндр — четыре. Устанавливался с 2005 года.
  • SQRD4G20 — мотор на 122 «лошади», 4-цилиндровый с двухвальным механизмом ГРМ. По сути, это тот же SQR484F, но с Евро-5 и уменьшенной мощностью. Устанавливался на Tiggo 4 1 поколения с 09.2017 по 07.2019 года и рестайлинговую версию этого же поколения с 08.2018 по н.в. А также на Тигго 7 первого поколения с 04.2016 по наше время.

2,4-литровые

В этой категории представлен двигатель 4G64S4M с мощностью 95 кВт или 165 «лошадей» при максимальном моменте вращения. Это 16 клапанный четырехцилиндровый мотор, изготовленный по лицензии Mitsubishi Motors Co.

Устанавливался на Tiggo T11 первого поколения с 10.2005 по 07.2013 года.

Замена ремня ГРМ на моторах Т11 2.0 и 2.4 л

Подробная инструкция по замене ремня ГРМ приведена в мануале по эксплуатации Чери Тигго. Мы лишь приведем главные этапы замены, характерные для моторов на 2.0 и 2.4 л.

Сделайте следующие шаги:

Снимите защитный кожух двигателя, если он установлен.
Демонтируйте оба расширительных бачка (ГУР и ОЖ). Они фиксируются с помощью пластиковых защелок (CH-20010), поэтому здесь трудностей быть не должно.

Отбросьте разъем датчика положения коленвала.
Демонтируйте верхнюю крышку ГРМ. Она фиксируется с помощью четырех болтов, имеющих разную длину. Из них три на «8» и только один на «6». После демонтажа отложите их в сторону во избежание путаницы.

Выкрутите нижний болт натяжителя ремня ГУР (головка на 15). Здесь же, но в передней части, отпустите еще один болт (ключ на 14), а после демонтируйте ремень гидроусилителя.

Выкрутите натяжной механизм ремня генератора и демонтируйте его с авто.
Внизу генератора с помощью ключа на «14» ослабьте болт нижнего крепления (того, что удерживает генератор), подайте источник питания вперед и демонтируйте генераторный привод.
Демонтируйте колесо справа спереди. На этом же этапе снимите защиту.

После демонтажа колеса (с его стороны) выкрутите ключом на 14 две пары болтов, удерживающих шкив приводного ремня ГУР.

Демонтируйте правую подушку мотора, которая фиксируется с помощью пары шпилек и одного болтового соединения.

Снимите с помощью ключа на 10 шкив привода помпы (удерживается с помощью двух пар болтов).

Выставьте ремень ГРМ с помощью меток

Важно, чтобы совпали все четыре — на распределительном, балансировочном (переднем и заднем), а также на коленвалах (смотрите фото ниже). Выкрутите кронштейн ГУР и уберите его в сторону для получения доступа к установке роликов.
Демонтируйте все ремешки и ролики

Также снимите автоматический гидравлический натяжитель ролика. Его необходимо менять вместе с ремешком.

Возвращайте все на место — ремень, ролики, гидропривод натяжителя, балансировочный ремень, приводные ремни генератора, ГУР и другие демонтированные ранее элементы.

Будьте внимательны и запомните, как был установлен ремешок ГРМ перед демонтажем. Всегда смотрите на метки — они обязательно должны совпадать. Если на новом ремешке имеются стрелки, они должны показывать по направлению движения ремня при работе мотора.

Что сказано в руководстве по ремонту и эксплуатации?

Особенности замены ремня ГРМ на моторе 1.6 л

Если в вашем распоряжении Chery Tiggo с мотором на 1.6 л, замена ремня проходит по похожему принципу. Сильно углубляться в работу не будем, а приведем лишь основные моменты.

На примере двигателя SQR481F:

  1. Уберите бачок ГУРа и расширительный бак, ведь они будут мешать работе.
  2. Подоприте мотор домкратом.
  3. Уберите натяжитель приводного ремня дополнительных агрегатов.
  4. Выкрутите болт кронштейна опоры двигателя. Предварительно открутите подушки по бокам и максимально поднимите мотор вверх. Это позволяет изъять болт.
  5. Демонтируйте крышки ремня ГРМ. Предварительно сделайте разметку валов и ремня.
  6. Поставьте новый ремень и установите все по меткам.
  7. Соберите демонтированные ранее детали в обратном порядке.

В остальном принцип работы такой же, как и на Чери Тигго с мотором на 1.8 л.
