Механизм сцепления chery tiggo 3 с 2014 года

Замена сцепления

Если вы подготовили рабочее место и запаслись всеми необходимыми инструментами и материалами, можно приступать к процессу выполнения работ. Замена сцепления Чери Тиго будет выполняться по следующему плану:

  1. Первым делом необходимо получить доступ к коробке передач, с этой целью необходимо убрать аккумулятор вместе с воздушным фильтром, кронштейном и клеммами.
  2. В освободившемся просвете вы увидите тросики передач, их необходимо открутить и отвести в сторону, чтобы они не мешали при дальнейших манипуляциях.
  3. После выполнения данных манипуляций можно поставить автомобиль на домкрат. Для большей устойчивости можно сначала поднять машину домкратом, а затем поставить под неё опорные блоки.
  4. Снимите оба передних колеса, а затем отсоедините защитные элементы впереди бампера. Поставьте домкрат под подрамник, открутите все крепёжные болты, фиксирующие подрамник с кузовом и рулевой рейкой. Далее вы увидите продольный кронштейн, который фиксируется спереди благодаря поперечной балке кузова, а сзади он крепится между подрамником и опорным кронштейном.
  5. Чтобы снять продольный кронштейн вместе с подрамником, необходимо предварительно открутить все фиксирующие болты. Всего их должно быть четыре, 2 в передней части и 2 сзади. После этого понадобится открутить поперечные рычаги от шаровых опор, сделать это можно только при помощи специального ножничного съёмника, который достаточно сложно найти в домашних условиях. В связи с этим можно просто открутить фиксирующие гайки и выбить шпильки для отделения рычагов от шаровых опор.
  6. Выведите из углублений рычагов шаровые опоры, одновременно с этим отсоедините продольный кронштейн вместе с подрамником и рычагами. В заключительном этапе подготовки к замене необходимо открутить заднюю опорную часть КПП и слить масло в заранее подготовленный тазик.
  7. Теперь необходимо отделить коробку передач от двигателя. Для этого вам потребуется открутить все фиксирующие и крепёжные болты. После лишения всех точек соприкосновения двигателя и коробки передач можно подвесить мотор с помощью тали. Перед подъёмом двигателя стоит подвести домкрат под коробку, чтобы она не провалилась. Между домкратом и КПП лучше всего подложить деревянный блок или кусок резины, чтобы не повредить элементы механизма.
  8. После отсоединения всех фиксирующих болтов открепите левую опору коробки, начинайте аккуратно раскачивать коробку передач в горизонтальном направлении. Это позволит окончательно отсоединить мотор от КПП.
  9. Теперь вам открылся доступ к корзине сцепления с диском и маховиком. Открутите все фиксирующие болты для отсоединения корзины. При этом стоит придерживать ведомый диск, чтобы он не выпал из места фиксации. Внимательно осмотрите внешний вид и оцените объём повреждений, при наличии времени можно провести очистку внутренних элементов или замену деталей.
  10. В заключительном этапе необходимо установить корзину сцепления, фиксируя ведомый диск. Также производится установка выжимного подшипника со стороны коробки передач. После этого останется лишь выполнить сборку автомобиля в строго обратной последовательности.

С помощью представленной выше инструкции вы сможете произвести разборку автомобиля с целью получения доступа к нужным деталям, а также выполнить замену сцепления в домашних условиях своими руками. Если вы сомневаетесь в своих силах, рекомендуем обратиться в сервисный центр. Своевременная диагностика проблем и устранение неполадок в системах автомобиля позволят вам продлить срок эксплуатации машины и снизят затраты на более дорогостоящие виды ремонта при серьёзных повреждениях.

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

  1. На карте стоит ограничение на оплату покупок в интернет
  2. Пластиковая карта не предназначена для совершения платежей в интернет.
  3. Пластиковая карта не активирована для совершения платежей в интернет.
  4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на [email protected].

Скачивание книги

После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:

Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.

Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги

В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.

Обычно пользователи нашего сайта находят эту страницу по следующим запросам:сцепление Chery Tiggo, регулировка сцепления Chery Tiggo, трансмиссия Chery Tiggo, коробка передач Chery Tiggo

4. Механизм сцепления

Диски и выжимной механизм сцепления

Снятие компонентов механизма сцепления

1. Снимите коробку передач в сборе (см. главу 14а «Механическая часть двигателя»).

2. Снимите подшипник выключения сцепления (1).

3. Снимите вилку выключения сцепления (2) с картера сцепления.

4. Снимите сферическую опору вилки выключениясцепления (1).

5. Снимите пыльник вилки выключения сцепления(2).

6. Снимите болты (стрелки) крепления нажимногодиска в сборе.

7. Снимите нажимной и ведомый диски сцепления.

Проверка компонентов механизма сцепления

1. Проверьте техническое состояние ведомого диска.

— Осмотрите ведомый диск сцепления на наличие загрязнений и замасливания/залощения накладок. При необходимости очистите или замените ведомый диск сцепления.

— С помощью штангенциркуля измерьте толщину ведомого диска сцепления.

Примечание:

Номинальная толщина: 7,6 ± 0,3 мм.

Минимально допустимое заглубление головок заклепок: 0,8 мм.

Если результаты измерений не соответствуют указанным значениям, замените ведомый диск сцепления новым.

2. Проверьте техническое состояние подшипника выключения сцепления.

— Осмотрите рабочую поверхность подшипника на наличие загрязнений, засаливания или повреждений. При необходимости очистите или замените подшипник выключения сцепления.

— Проверьте плавность работы подшипника при вращении кольца, взаимодействующего с диафрагменной пружиной сцепления.При необходимости замените подшипник выключения сцепления новым.

Установка компонентов механизма сцепления

1. Установите оправку (специальный инструмент) в отверстие ведомого диска сцепления.

2. Установите нажимной диск сцепления в сборе и затяните болты его крепления.(Момент затяжки: 25 ± 2 Н·м)

3. Установите сферическую опору вилки выключения сцепления (1).

4. Установите пыльник вилки выключения сцепления (2).

5. Установите вилку выключения сцепления (2).

6. Установите подшипник выключения сцепления (1).

мануал чери тигго

Вам потребуются: ключи «на 6», «на 13», отвертка с крестообразным лезвием, линейка.

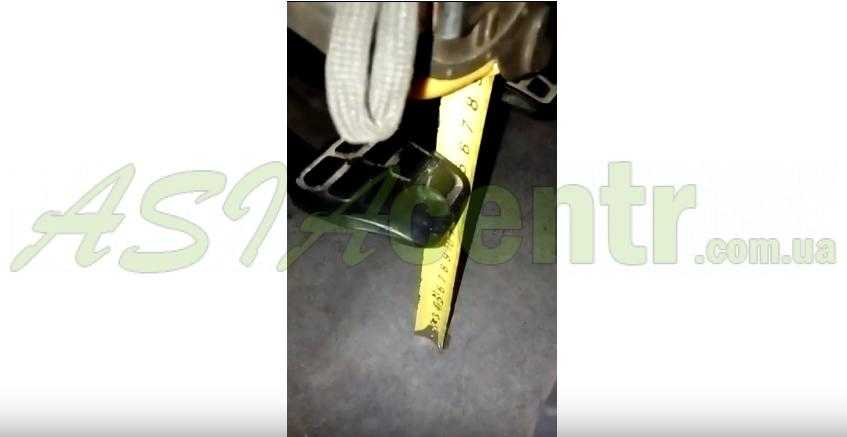

1. Измерьте расстояние от площадки педали до пола, не нажимая на педаль. Это расстояние должно быть 150–160 мм.

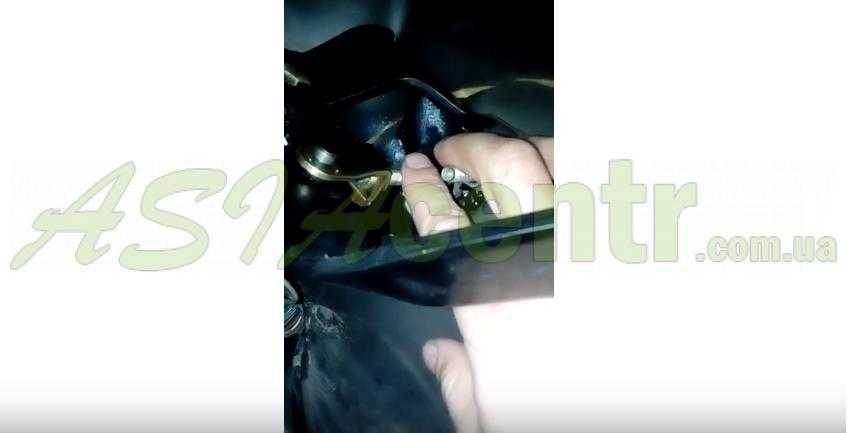

2. Если расстояние от площадки педали до пола не попадает в указанный интервал значений, снимите стопорную шайбу…

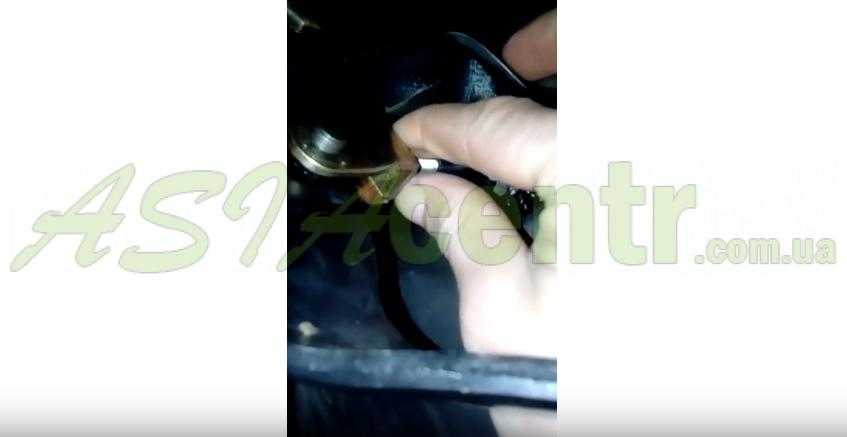

3….и извлеките палец, соединяющий педаль с вилкой толкателя главного цилиндра привода выключения сцепления.

4. Отрегулируйте длину толкателя главного цилиндра. Для этого ослабьте затяжку контргайки вилки штока, удерживая вторым ключом шток за лыски…

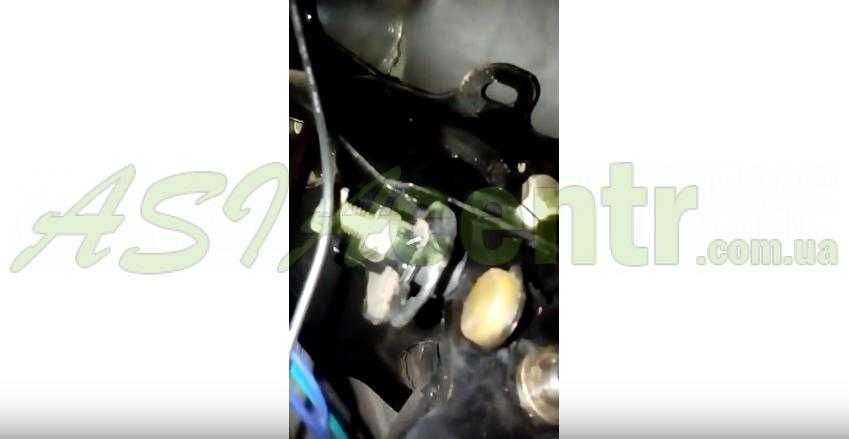

5….и вращайте вилку штока в нужную сторону до получения необходимого положения педали. Примечание. Для наглядности работа показана на снятом главном цилиндре сцепления. 6. Установите соединительный палец и стопорную шайбу, после чего затяните контргайку вилки штока. 7. Проверьте свободный ход педали сцепления, для чего переместите педаль рукой до момента прекращения перемещения педали без сопротивления. Определите по линейке свободный ход, он должен составлять 1–3 мм. Если свободный ход педали отличается от номинального значения, необходимо удалить воздух из гидропривода выключения сцепления (см. Замена тормозной жидкости в гидроприводах тормозов и выключения сцепления) или выполнить ремонт сцепления.
