Chery tiggo 5 с 2013 года, снятие ремня привода инструкция онлайн

Замена ремня генератора

Такое вполне может произойти, что ременная передача привода вспомогательных агрегатов и генератора Chery Tiggo растянется так, что не будет помогать даже регулировка натяжителя. В данном случае нужно будет производить замену ремня.

Ремень генератора следует поменять и в том случае, если на поверхности ременной передачи появились следы механического износа. Разберем последовательность замены ремня генератора на автомобиле без кондиционера, то есть с автоматическим натяжителем.

Проворачиваем ролик натяжителя по часовой стрелке до тех пор, пока не исчезнет натяг ремня. Для проворачивания ролика мастеру потребуется рожковый или накидной ключ на 15. К натяжному ролику вполне реально подобраться сверху, поэтому нет нужды в отсоединении защиты масляного картера двигателя.

Ослабленный натяжной ролик можно застопорить в сложенном положении. Нужно лишь вставить металлический штифт подходящего диаметра в совмещенные отверстия на натяжном ролике.
Скидываем старый ремень генератора.

Одеваем новый ремень генератора и собираем узел в обратной последовательности.

При установке нового ремня следует проконтролировать, чтобы ременная передача нигде не перекручивалась, не переламывалась и не пережималась. Если изламывать новый ремень генератора, то долго он не прослужит. Нужно следить и за тем, чтобы на ремень не попадала смазка и прочие маслянистые жидкости. Если ремень будет в смазке, он начнет проскальзывать, что приведет к возникновению того самого назойливого свиста.

Кстати, изначально свист ремня генератора может появляться не из-за слабой натяжки, а по причине появления на ремне масляной пленки . В данном случае проблему решит только замена ремня на полностью новый аналог.

Источник

Инструкция по замене ремня генератора Чери Тиго

Проще всего менять ремень на Chery Tiggo в комплектации с кондиционером. Современные модификации китайского кроссовера являются как раз такими, с кондиционером. В прошлом же можно было приобрести кроссовер без кондиционера. Как было сказано выше, в неполной комплектации ремень вспомогательных агрегатов натягивается самим генератором .

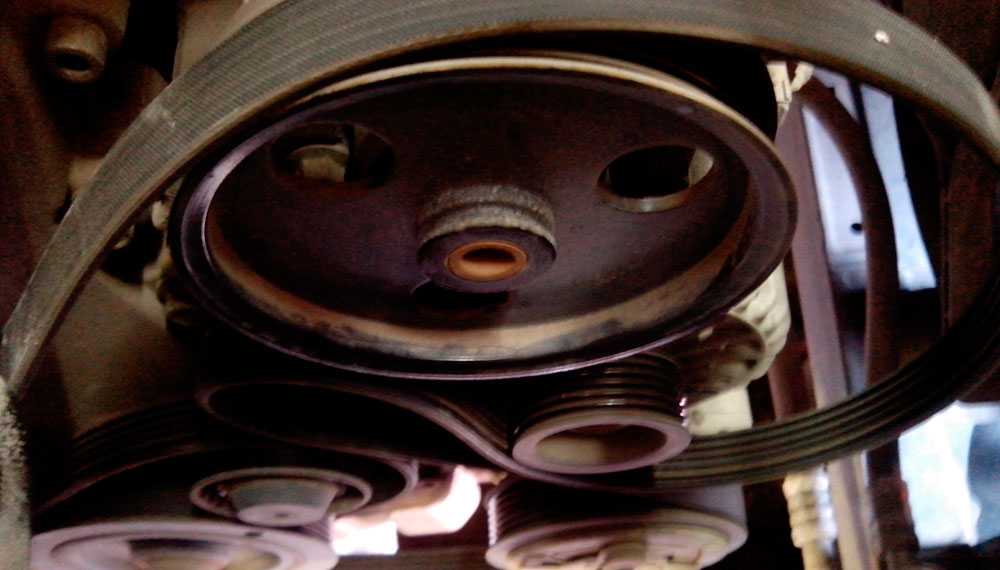

Схема замены ремня генератора на Чери Тиго в полной комплектации:

При замене ремня генератора мастеру может потребоваться доступ к генератору и ремню из-под машины. Желательно загнать автомобиль на смотровую яму или эстакаду.
Останавливаемся и полностью глушим мотор. Крайне желательно, чтобы силовой агрегат остыл. В противном случае можно обжечься.
Открываем капот и демонтируем защитную крышку моторного отсека. Если крышку оставить, будет очень проблематично ослаблять натяг ремня. Опытные специалисты настоятельно рекомендуют еще и сбрасывать минусовую клемму с АКБ. «Береженого Бог бережет».

Ослабляем натяжитель ремня. В данном случае натяжитель является автоматическим. То есть он создает оптимальный натяг сам, без участия мастера. Натяг устанавливается под действием силы пружины. Чтобы ослабить натяг ремня, нужно потянуть натяжитель по часовой стрелке. Для этого мастеру потребуется ключ на 14. В некоторых случаях для поворота натяжителя нужен шестигранник на 10.

Скидываем ремень, когда натяжитель отведен в сжатое положение. Грамотные мастера обязательно знакомятся с характером износа старого ремня. Грубые механические повреждения могут свидетельствовать об износе ручейковой канавки на каком-нибудь из роликов или шкиве.

Одеваем новый ремень

Обратите внимание, ремень вспомогательных агрегатов является достаточно длинным. Его достаточно неудобно заводить в одиночку

Будет хорошо, если ремень одевается на 4 руки. Помощник должен держать ремень под натяжкой, пока мастер будет накидывать ремень в ручейковые канавки.

Многие мастера отмечают, что удобней всего одевать новый ремень генератора Chery Tiggo через снятое правое переднее колесо и подкрылок. Но если нет желание возиться с домкратом, можно накинуть ремень снизу, из смотровой ямы или эстакады. Предварительно нужно демонтировать защиту картера двигателя.

После одевания ремня генератора нужно произвести пробный пуск двигателя. Ременная передача должна ходить плавно и тихо.

Проверка и замена ремня привода вспомогательных агрегатов Chery Tiggo

Инструменты:

Гаечный ключ рожковый — 15 мм

Детали и расходники:

Ремень привода вспомогательных агрегатов

Ремень привода вспомогательных агрегатов в течение всего срока службы не требует регулировки натяжения, так как в его конструкции предусмотрен автоматический натяжитель. В случае необходимости его заменяют. Проверьте состояние ремня внешним осмотром. Если на ремне обнаружены признаки сильного износа или ремень замаслен, его необходимо заменить.

Примечание:

Дополнительным признаком необходимости замены ремня привода вспомогательных агрегатов является характерный свист (проскальзывание ремня).

1. Снимите декоративный кожух двигателя, преодолевая сопротивление держателей. Более подробно здесь.

2. Поверните ключом ролик натяжного устройства по часовой стрелке до ослабления натяжения ремня.

3. Снимите ремень привода вспомогательных агрегатов.

4. Установите новый ремень привода вспомогательных агрегатов в порядке, обратном снятию.

5. Проверните коленчатый вал на три полных оборота, чтобы ремень привода вспомогательных агрегатов занял правильное положение на шкивах.

В статье не хватает:

Фото инструмента
Фото деталей и расходников
Качественных фото ремонта

Источник

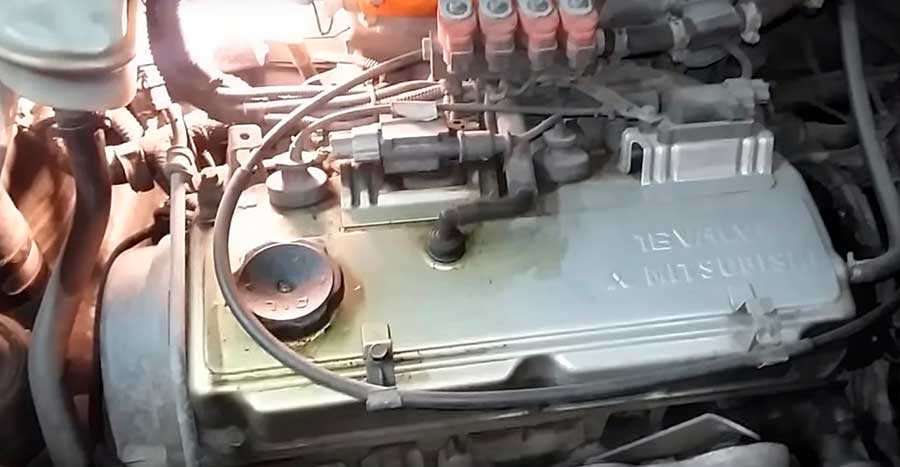

Двигатели на Чери Тигго: все версии

За годы выпуска производитель Chery Tiggo успел поменять несколько типов моторов. Кратко рассмотрим их особенности.

1,5-литровые ACTECO

SQRE4T15 (с турбокомпрессором) и его версия SQRE4T15B — бензиновый силовой агрегат. Начиная с 2016 года устанавливался на Chery Tiggo 7 первого поколения.

Тип горючего — бензин. Объем — 1,5 л. Мощность — 152 л. с. при максимальном моменте вращения в 210 Н*м.

Имеет два распред вала, 16 клапанов, цепной ремень ГРМ.

1,6-литровые

Моторы на 1,6 л представлены следующими типами:

SQR481F — силовой агрегат мощностью на 119 л. с, 4-цилиндровый, рядный, 16-клапаный. Устанавливался на Tiggo т11 с 2005 по 2015 г. Стоит ремень.
SQRE4G16 — 4-цилиндровый, 16-клапанный двигатель, бензин. Выдает до 126 «лошадей» и разгоняет авто до «сотни» за 14 сек. Устанавливался на Tiggo 3 1 поколения с 2014 по наше время, а также на T11 первого поколения с 08.2013 по 11.2016 г. Стоит цепь.

1,8-литровые

В категории на 1,8 л Чери Тигго представлены двигателем SQR481FC. Это инжекторный мотор мощностью на 132 «лошади» при 5750 оборотах в минуту. Наибольший момент вращения — 170 Н*м при 4500 об/мин. Топливо — бензин.

Устанавливался на Tiggo T11 (рестайлинг) с 08.2013 по 11.2016 г.

2,0-литровые

Наиболее востребованными являются 2-литровые двигатели Чери Тигго.

Они представлены следующими вариантами:

484F, SQR484F — 4-цилиндровый 16-клапанный агрегат с двойной системой распределения фаз. Верхний порог мощности — 136 л. с. Устанавливался на Tiggo 5 1 поколения с 2014 по 11.2016 г и на рестайлинговую версию этого же поколения с 12.2016 по наше время.
4G63S4M — бензиновый мотор (изготавливался по лицензии Mitsubishi Motors Co), рядный, 4-цилиндровый с верхним расположением распредвала. Максимальная мощность — 170 л. с. Число клапанов на цилиндр — четыре. Устанавливался с 2005 года.
SQRD4G20 — мотор на 122 «лошади», 4-цилиндровый с двухвальным механизмом ГРМ. По сути, это тот же SQR484F, но с Евро-5 и уменьшенной мощностью. Устанавливался на Tiggo 4 1 поколения с 09.2017 по 07.2019 года и рестайлинговую версию этого же поколения с 08.2018 по н.в. А также на Тигго 7 первого поколения с 04.2016 по наше время.

2,4-литровые

В этой категории представлен двигатель 4G64S4M с мощностью 95 кВт или 165 «лошадей» при максимальном моменте вращения. Это 16 клапанный четырехцилиндровый мотор, изготовленный по лицензии Mitsubishi Motors Co.

Устанавливался на Tiggo T11 первого поколения с 10.2005 по 07.2013 года.

Инструкция по замене ремня генератора Чери Тиго

Схема замены ремня генератора на Чери Тиго в полной комплектации:

При замене ремня генератора мастеру может потребоваться доступ к генератору и ремню из-под машины. Желательно загнать автомобиль на смотровую яму или эстакаду.
Останавливаемся и полностью глушим мотор. Крайне желательно, чтобы силовой агрегат остыл. В противном случае можно обжечься.
Открываем капот и демонтируем защитную крышку моторного отсека. Если крышку оставить, будет очень проблематично ослаблять натяг ремня. Опытные специалисты настоятельно рекомендуют еще и сбрасывать минусовую клемму с АКБ. «Береженого Бог бережет».

Одеваем новый ремень

Как самостоятельно поменять ремень и генератор на китайском кроссовере Chery Tiggo

Chery Tiggo — это неплохой китайский кроссовер, который смог приятно удивить многих скептиков в своё время. Машина получилась добротной, достаточно надёжной и со сборкой достойного уровня.

Да, определённые проблемы и неисправности заложены ещё с завода. Но есть и объективно сильные качества.

Эксплуатация Chery Tiggo непременно связана с необходимостью поддерживать в рабочем состоянии всех узлы. В их числе генератор, а также его ремень.

Нет ничего приятнее звука стабильно работающего и налаженного мотора. У Tiggo он звучит приятно. Но как же меняется настроение водителя, когда он слышит свист, пыхтение, жужжание и скрежет.

Свист — это характерная особенность неисправности генераторного ремня. Иногда его достаточно просто подтянуть. В иных ситуациях ремень идёт под замену. Бывает и так, что приходится менять весь генератор.

Замена ремня генератора Чери Тиго Т11 1.8 FL

Ремень генератора Chery Tiggo (он же ремень вспомогательных агрегатов) имеет приличный срок службы. В официальном мануале по обслуживанию указано, что ремень должен отрабатывать на протяжении всего срока гарантийного обслуживания авто. Но по факту реальный ресурс ремня генератора намного меньше. Известно немало случаев, когда данный ремень изнашивался уже к 40 000 (км) пробега . В подобной ситуации изношенный ремень следует заменить новым, из каталога автозапчастей Чери Тиго.

Артикульный номер ремня генератора Чери Тиго 1.8: A11-3701315DA. Артикульный номер ремня генератора Чери Тиго 2 и 2.4: MD326780.

Износ ремня генератора ведет к обрыву ременной передачи . Разумеется, ремень вспомогательных агрегатов не влияет на жизненно важные для двигателя характеристики. Это не ремень ГРМ, из-за обрыва которого часто гнет клапана. Если лопнет ремень вспомогательных, то просто перестанут работать: кондиционер, ГУР и генератор. Работу данных агрегатов легко восстановить, нужно лишь поставить новый ремень.

Замена ремня генератора Чери Тиго – это сервисная операция с невысоким уровнем сложности. В конце страницы есть видео с наглядной демонстрацией замены ремня вспомогательных агрегатов (генератора) на китайском кроссовере.

Свист ремня генератора Чери Тиго Т11, подтяжка ремня генератора

Звук хорошо налаженного двигателя Чери Тиго Т11 – музыка для ушей любого грамотного мастера. Но иной раз в звук гармоничного пыхтения мотора начинает вклиниваться назойливый свист, переходящий временами в жужжание и скрежет . Как показывает практика, свист характерен для ремня генератора.

Со временем ремень генератора растягивается, из-за чего ременная передача начинает понемногу проскальзывать на шкивах. В момент проскальзывания ремня и появляется тот самый раздражительный назойливый свист.

Обратите внимание, срок службы ремня генератора Чери Тиго составляет около 40 000 (км) пробега. Если ремень начал свистеть ближе к 40 000 (км) после последней замены, то лучше всего просто заменить ремень генератора на новый аналог

Но очень часто ремень начинает свистеть задолго до пороговой отметки пробега. В этом случае убрать свист поможет натяжение ремня.

Специально для этой цели в конструкции генератора предусмотрен так называемый натяжитель. Он расположен на монтажной площадке генератора. Натяжитель представлен регулировочным болтом. В самом конце страницы опубликовано видео, автор которого наглядно показывает этапы регулировки натяга ремня генератора на этом китайце.

На китайском кроссовере Чери Тиго Т11 в комплектации с кондиционером натяжение данного ремня осуществляется автоматически ! То есть ремень будет сам натягиваться до той поры, пока не придет время его замены (примерно через 40 000 км пробега).

Двигатели на Чери Тигго: все версии

1,5-литровые ACTECO

SQRE4T15 (с турбокомпрессором) и его версия SQRE4T15B — бензиновый силовой агрегат. Начиная с 2020 года устанавливался на Chery Tiggo 7 первого поколения.

Тип горючего — бензин. Объем — 1,5 л. Мощность — 152 л. с. при максимальном моменте вращения в 210 Н*м.

Имеет два распред вала, 16 клапанов, цепной ремень ГРМ.

1,6-литровые

Моторы на 1,6 л представлены следующими типами:

SQR481F — силовой агрегат мощностью на 119 л. с, 4-цилиндровый, рядный, 16-клапаный. Устанавливался на Tiggo т11 с 2005 по 2020 г. Стоит ремень.
SQRE4G16 — 4-цилиндровый, 16-клапанный двигатель, бензин. Выдает до 126 «лошадей» и разгоняет авто до «сотни» за 14 сек. Устанавливался на Tiggo 3 1 поколения с 2014 по наше время, а также на T11 первого поколения с 08.2013 по 11.2016 г. Стоит цепь.

1,8-литровые

Устанавливался на Tiggo T11 (рестайлинг) с 08.2013 по 11.2016 г.

2,0-литровые

Наиболее востребованными являются 2-литровые двигатели Чери Тигго.

Они представлены следующими вариантами:

484F, SQR484F — 4-цилиндровый 16-клапанный агрегат с двойной системой распределения фаз. Верхний порог мощности — 136 л. с. Устанавливался на Tiggo 5 1 поколения с 2014 по 11.2016 г и на рестайлинговую версию этого же поколения с 12.2016 по наше время.
4G63S4M — бензиновый мотор (изготавливался по лицензии Mitsubishi Motors Co), рядный, 4-цилиндровый с верхним расположением распредвала. Максимальная мощность — 170 л. с. Число клапанов на цилиндр — четыре. Устанавливался с 2005 года.
SQRD4G20 — мотор на 122 «лошади», 4-цилиндровый с двухвальным механизмом ГРМ. По сути, это тот же SQR484F, но с Евро-5 и уменьшенной мощностью. Устанавливался на Tiggo 4 1 поколения с 09.2017 по 07.2019 года и рестайлинговую версию этого же поколения с 08.2018 по н.в. А также на Тигго 7 первого поколения с 04.2016 по наше время.

2,4-литровые

Устанавливался на Tiggo T11 первого поколения с 10.2005 по 07.2013 года.

Проверка и замена ремня привода вспомогательных агрегатов Chery Tiggo

Инструменты:

Гаечный ключ рожковый — 15 мм

Детали и расходники:

Ремень привода вспомогательных агрегатов

Примечание:

1. Снимите декоративный кожух двигателя, преодолевая сопротивление держателей. Более подробно здесь.

2. Поверните ключом ролик натяжного устройства по часовой стрелке до ослабления натяжения ремня.

3. Снимите ремень привода вспомогательных агрегатов.

4. Установите новый ремень привода вспомогательных агрегатов в порядке, обратном снятию.

В статье не хватает:

Фото инструмента
Фото деталей и расходников
Качественных фото ремонта

Источник

Первичная диагностика ремня генератора Chery Tiggo Т11

Специалисты рекомендуют перед непосредственным натягиванием или заменой ремня провести диагностику. Ведь свистеть может не только ремень. Посторонние звуки могут источать и ролики, а также подшипники генератора, насоса ГУР или компрессора кондиционера. Шуметь может и водяная помпа.

Простейший способ проверки ремня заключается в смачивании ременной передачи обыкновенной водой. Благодаря воде резина начинает цепко контактировать с роликами и шкивами. То есть водой необходимо слегка смочить как внутреннюю, так и наружную поверхности ремня.

Некоторые магазины автозапчастей предлагают специальные средства в виде аэрозоля, которые предназначены для обработки ременных передач. Как и в случае с водой, подобные средства увеличивают цепкость ремня, а также чистят его поверхности от масляной пленки и прочих засоров. Очень полезная вещь, помогает продлить срок службы ременных передач.

Если свист появлялся из-за проскальзывания ременной передачи, то на время свист исчезнет полностью. Свиста не будет, пока ремень остается влажным. Если же свистел не ремень, то посторонний звук будет даже со влажным ремнем. В этом случае нужно будет устанавливать точного виновника постороннего шума.

Свист ремня генератора Чери Тиго Т11, подтяжка ремня генератора

Замена ремня генератора Чери Тиго Т11 1.8 FL

Оплата через PayPal

После выбора оплаты через PayPal запустится платежная система PayPal, где требуется выбрать способ оплаты банковская карта или аккаунт PayPal.

Если у Вас уже есть аккаунт PayPal, то Вам необходимо зайти в него и осуществить платеж.

Если у Вас нет аккаунта в PayPal, и Вы хотите оплатить с помощью банковской карты через PayPal, Вам необходимо нажать на кнопку «Create an Account (Создать аккаунт)» — на рисунке показано стрелочкой.

После чего PayPal предложит вам выбрать Вашу страну и указать данные кредитной карты.

После указания данных, необходимых для осуществления платежа, надо нажать на кнопку «Pay Now (Оплатить)».

Признаки износа ремня

Стоит акцентировать внимание на том, что китайский кроссовер может идти с кондиционером в комплектации, и без него. Если кондиционер есть, тогда натяжка ремня вспомогательных агрегатов будет выполняться автоматически

При отсутствии кондиционера натяжка производится генератором.

Если ремень изнашивается, это приводит к обрыву ременной передачи. Да, это не так страшно, как поломка ремня ГРМ, из-за которого гнёт клапана. Но при разрыве генераторного элемента не будет работать сам генератор, а также ГУР и кондиционер.

Замена ремня — процедура не сложная. Это стандартная работа при сервисном обслуживании. Потому многим по силам сделать это своими руками.

Специалисты советуют проводить осмотр состояния ремня раз в год. Можно и чаще.

Признаками износа являются такие симптомы:

на поверхности элемента появилось масло;
видны трещины;
имеются следы разрывов.

Также замене подлежат те ремни на Chery Tiggo, которые растянуты до своих предельных значений. Тут уже натяжитель не способен компенсировать растяжку, и появляются провисания.

Часто владельцы китайского кроссовера сталкиваются с ситуацией, когда генераторный ремень начинает свистеть. Посторонний звук указывает на то, что происходят проскальзывания. Вместо того, чтобы проворачивать шкив, ремень скользит по канавкам. Обычно это следствие растяжения, либо попадания масла, что мешает нормальному зацепу.

Проще всего избавиться от свиста с помощью специального спрея. Это очистители, размягчающие затвердевшую резину. Но такая мера носит временный эффект. Спрей лучше наносить в ситуации, когда возможности поменять ремень, либо натянуть его должным образом нет.

Меняем ремень ГРМ и ролики на Чери Элара А21 (Фора, Вортекс)

Основным назначением ремня ГРМ в конструкции Чери Элара А21 является передача вращения от коленчатого вала на распределительный вал. В конструкции других автомобилей может также передавать вращения на другие агрегаты, например, генератор.

Если рассматривать ситуацию более подробно, то ремень газораспределительного механизма отвечает за синхронное открывание и закрывание клапанов в зависимости от положения в данный момент цилиндров.

Сам ремень фиксируется на шкивах, выведенных с коленчатого и распределительного валов. Дополнительно может быть предусмотрена система роликов, которые обеспечивают свободное вращение ремня и поддержку уровня его натяжки.

Ремень ГРМ обладает внутренними зубьями. Их количество зависит от модели автомобиля. Изготавливается обычно из высокопрочной резины на кордовой основе. Сегодня постепенно появляются другие варианты материалов, однако их распространение еще незначительно.

Наличие зубьев на ремне ГРМ Чери Элара А21 позволяет ему не спадать при выполнении своей функции, а также надежно передавать вращение между валами.

Существует несколько факторов, указывающих на необходимость проведения замены поврежденной детали :

Появление расслоения.
Образование трещин на поверхности.
Появление нехарактерного звука.

Важно вовремя провести замену вышедшего из строя ремня. Скорость его износа зависит от нагрузок, качества материала

Эксплуатационный срок сокращается при попадании на пыли, грязи, влаги, технических жидкостей.

Обычно замена ремня газораспределительного механизма Чери Элара А21 проводится 1 раз через каждые 45-50 тысяч км пробега.

Однако при наличии на нем повреждений следует проводить замену в ближайшее время .

Как натянуть ремень генератора Chery Tiggo Т11

Стоит сразу заметить, что ремень генератора обслуживает еще и ГУР с кондиционером. Именно поэтому данный ремень еще называют приводом вспомогательных агрегатов.

На автомобилях Chery Tiggo Т11 без кондиционера ремень генератора натягивается самим генератором, то есть его регулировочным болтом. Ручной натяг генератора делается следующим образом:

Мастеру понадобится доступ к автомобилю снизу. Это нужно для ослабления нижнего болта генератора. Поэтому обязательно следует заехать на эстакаду или смотровую яму.
Открываем капот и извлекаем декоративную пластиковую защиту моторного отсека.

Ослабляем верхний болт крепления генератора. Для ослабления затяжки болта потребуется ключ на 10. То есть выкручивать полностью болт не нужно. Будет достаточно открутить болт на 2-3 витка. Крепеж ослабляется для того, чтобы обеспечить генератору подвижность при регулировании натяжения ремня.

Заглядываем под машину и демонтируем защиту картера двигателя.
Ослабляем затяжку нижнего болта крепления генератора. Как и в случае с верхним болтом, нижний крепеж нужно открутить на 2-3 витка. Этого хватит, чтобы обеспечить генератору подвижность при регулировании натяжения ремня.

Откручиваем контргайку, которая фиксирует положение натяжителя генератора. Мастеру нужен будет ключ на 13.

Вкручиваем регулировочный болт натяжителя генератора

Вкручивать натяжитель нужно с большой осторожностью, так как перетяжка ремня мгновенно приведет к обрыву ременной передачи. Специалисты сервисного центра по обслуживанию Чери Тиго рекомендуют вкручивать натяжитель по 0,5 оборота за раз

После этого следует хорошо затянуть болты генератора и запустить мотор. Если свист ремня не пропал после натяжения на 0,5 оборота, то следует вкрутить регулятор еще на 0,5 оборота. Так следует делать до тех пор, пока свист не исчезнет.

Первичная диагностика ремня генератора Chery Tiggo Т11

Простейший способ проверки ремня заключается в смачивании ременной передачи обыкновенной водой . Благодаря воде резина начинает цепко контактировать с роликами и шкивами. То есть водой необходимо слегка смочить как внутреннюю, так и наружную поверхности ремня.

Замена без кондиционера

В некоторых случаях требуется заменить ремень от генератора на автомобиле Chery Tiggo, у которого в комплектации не предусмотрено наличие кондиционера.

В модификациях, где кондиционера нет, натяжка генераторного ремня осуществляется за счёт самого генерирующего устройства.

Чтобы ослабить, снять и натянуть ремень, от мастера потребуется сделать следующее:

Ослабить болт фиксации. Проблема в том, что до него сложно добраться. Лучше это делать под автомобилем, сняв подкрылок.
Чтобы ослабить ремень, регулировочный болт нужно начать постепенно выкручивать. При натяжке проводится обратная процедура.
Снять старую деталь, проверить состояние узла.
Натягивая новую запчасть, следует закрутить полностью, до упора, болт фиксации. Если это забыть сделать, то крепление генерирующего устройства попросту оторвётся по причине повышенной вибронагрузки.

Ремень генератора, который предназначен для Tiggo без кондиционера в комплектации, имеет меньшую длину в сравнении с предыдущим вариантом. При этом специалисты уверены, что он работает дольше, то есть срок его службы внушительнее.

При ручной натяжке ремня обязательно нужно следить за степенью натяжения. Оптимальным считается натяг, при котором ремень с трудом можно провернуть восьмёркой, на 90 градусов.
