Установка ролика ГРМ 473H-1007060AB
Установка ролика ГРМ 473H-1007060AB
В интернете существует множество противоречивых мнений о взаимозаменяемости роликов 473h-1007060ab и 473h-1007060. Многие автосервисы не могут установить ролик нового образца на автомобиль из-за, мягко говоря, своей некомпетентности.
Страдают все – покупатели, которые разъезжают по всему городу в поисках ролика старого образца, которых на рынке все меньше. Магазины, потому что покупатели возвращают ролик, а иногда даже весь комплект ГРМ. Ну и собственно автомобили клиентов, т.к.
ролик старого образца не просто так заменили на новый, а из-за его существенных недостатков.
Он едет в авторизованный центр, вышедшую из строя деталь меняют и на основании данных о том, что выходит из строя раньше положенного времени, автозавод делает выводы о том, какие узлы и механизмы недостаточно надежны. Далее изготовитель автомобилей дает задание инженерам, чтобы они устранили проблему.
Те в свою очередь разрабатывают новый узел, и все новые автомобили начинают комплектоваться уже усовершенствованными деталями.
Но было бы как минимум глупо поставлять новые детали на конвейер, а уже выпущенные автомобили продолжать ремонтировать конструктивно не совершенными деталями, поэтому новый узел делается таким образом, чтобы максимально подходить как к старым, так и к новым автомобилям.
Ролик ГРМ был недостаточно надежен, и часто ломался, провоцируя обрыв ремня ГРМ со всеми вытекающими отсюда последствиями. Именно поэтому завод Chery вместе с поставщиками роликов Gates разработали новый ролик 473h-1007060ab, в котором фиксация ролика на двигателе осуществляется только за счет болта. Конструкция ролика такова что этого достаточно для надежной фиксации.
Однако, это не все отличия. При более детальном рассмотрении мы видим, что ролик старого образца имеет усики в верхней свой части, которые позволяют натянуть ремень ГРМ именно с тем усилием, которое необходимо для правильной его работы
На ролике нового образца таких усиков нет, но конструкторы не забыли о важности правильной натяжки
Если мы присмотримся, то увидим маленькую черную риску около места под шестигранник. Натяжение ремня нужно производить до того момента, пока риска не совпадет с другой, которую сейчас не видно. Кроме того, натяжка этим роликом осуществляется в противоположном направлении, чем роликом старого образца. Ну вот пожалуй и все отличия.
Процесс установки:
5) Делаем пару оборотов двигателя (не заводя мотор), убеждаемся что метки не сместились, и со спокойной душой закрываем крышку ГРМ.
Для полной вашей уверенности в том, что этот ролик именно то что вам нужно, ниже вы можете посмотреть видео, в котором вкратце показано как устанавливается этот ролик.
Простая замена ремня ГРМ на Vortex Estina с двигателем 2,0 Acteco
Итак, наконец, то к нам и приехал детище русско-китайского автопрома. Встречаем, Vortex Estina с двигателем 2,0 Acteco, замена ремня ГРМ на 120000 километрах пробега. Вообще автомобиль интересен не только своим происхождением, поскольку это Chery Fora, он же Chery A5 произведенная на ТАГАЗе, но и своим двигателем. Хоть на нем и красуется логотип Чери и называется Acteco SQR484F это всем давно известный двигатель от концерна Mitsubishi серии 4G6. Существует официальная процедура замены ремня ГРМ на данном двигатели, при которой необходимо снять клапанную крышку, соответственно поменяв потом ее прокладку, выставить ВМТ, заблокировать распредвалы и так далее, если вам интересно можете прочитать в статье про Тинго. Мы же пойдем простым давно проверенным путем. Нанесем несколько меток и воспользуемся маленькой хитростью, о которой вы узнаете в дальнейшем.
Инструмент для замены ремня ГРМ здесь стандартный, набор ключей и шестигранников, а так же нам понадобится зубр, чашка кофе и час свободного времени.
Снимаем декоративный пластик вмести с патрубком дроссельной заслонки.
Снимаем переднюю защитную крышку ремня ГРМ, открутив пять шестигранников на пять.
Для наглядности покажем на снятой крышке.
Ключом на 16 против часовой стрелки проворачиваем натяжной ролик сервисного ремня до его полного ослабления. После снимаем ремень генератора.
Отворачиваем шесть болтов на тринадцать и снимаем шкив коленвала. Центральный болт не откручиваем.
На коленвале видим метку. За болт проворачиваем коленвал, по часовой стрелки, таким образом, что бы метка смотрела вниз.
Через дощечку поддамкрачиваем двигатель т откручиваем опору двигателя от подушки и блока целиндров.
Демонтируем обводной ролик сервисного ремня.
Откручиваем шесть болтов на десять нижней защитной крышки ремня ГРМ и снимаем последнею.
Помечаем расположение распредвалов.
А так же положение коленвала, для надежности поставим две метки.
После этого применяем маленькую хитрость, стопорим распредвалы за их звездочки с помощью зубра. Только будьте аккуратны и не повредите звездочки, зубр настраиваем таким образом, что бы он защелкивался усилием одной руки и ставим его в месте наибольшего приближения обеих звездочек распредвалов.
Откручиваем натяжной ролик и два обводных или как их называют в быту, паразитных. Снимаем старый ремень ГРМ.
Почесав затылок приступаем к замене
Снимаем расширительный бачок. Сливаем антифриз, если будем менять помпу. Снимаем защиту снизу, если есть и немного подданкрачиваем двигатель. Так же снимаем переднее правое колесо и пластиковый брызговик. Откручиваем опору двигателя, четыре болта и две гайки и демонтируем ее.
Как обычно мешаются всякие трубки, поэтому некоторые болты на фото не видны. Но вы их найдете без проблем. Без подушки двигатель выглядит так.
Ключом на шестнадцать, проворачиваем автоматический натяжитель ремня до ослабления и снимаем ремень навесных агрегатов. Пружина там серьезная так что придется попотеть. На фото ремень уже снят.
1 – болт крапления натяжного ролика к автоматическому натяжителю.
Как определить износ системы и когда нужна замена
Во время работы цепь ГРМ находится в изогнутом положении и постоянно нагревается. Эксплуатация в таких условиях вызывает растягивание и провисание. Это сказывается и на прочности. Постепенно цепь начинает провисать из-за износа шарнирных соединений звеньев, как следствие — она начинает перескакивать на один-два зубца. Причиной неисправностей и обрыва является амортизационный износ.

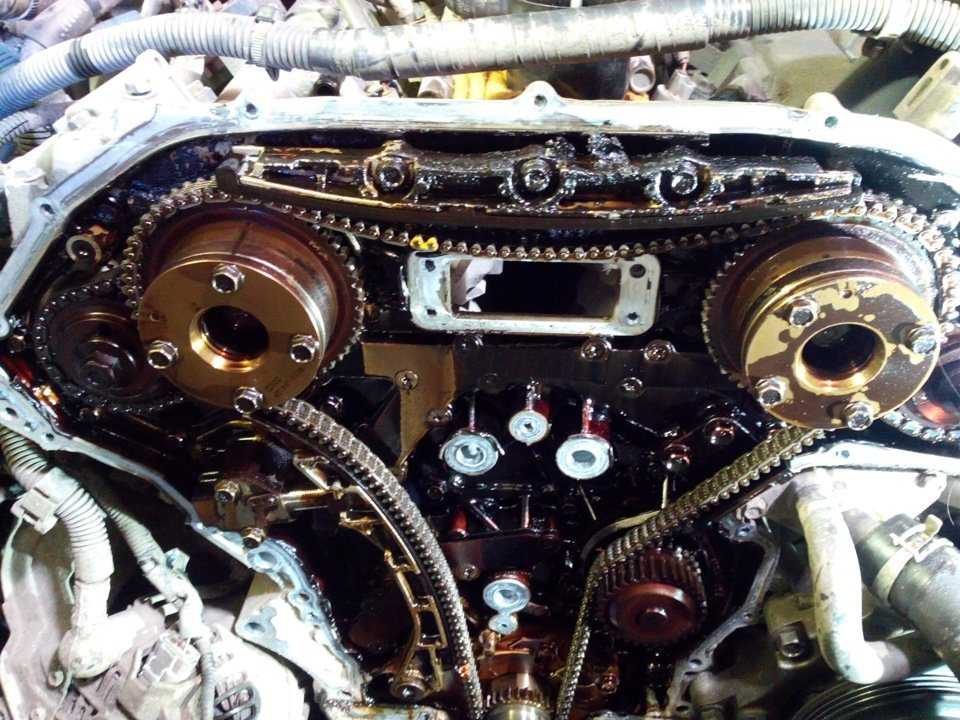

Провисание цепи ГРМ в результате износа
Визуально выявить износ цепи или по издаваемому ей звуку фактически нереально. Помимо этого провести такой осмотр невооружённым глазом также нельзя. Поэтому при замене детали учитывают только её ресурс. Эксплуатационный срок зависит от силового агрегата транспортного средства, условий эксплуатации и пробега.
Завод-изготовитель даёт рекомендации по смене ГРМ для каждого силового агрегата. Однако на практике реальные сроки эксплуатации цепи могут значительно отличаться и варьируются в зависимости от условий использования авто. Завод-изготовитель даёт свои рекомендации на основе проводимых на полигоне тестов, а каждодневная езда в городском режиме разрушает деталь гораздо быстрее. Помимо этого изменяться сроки замены могут и в зависимости от климатических условий, что характерно для России.
Цена, артикул и аналоги
Что касается стоимости, то в среднем ремень ГРМ на Чери Тигго можно за 1000-2000 рублей. Однако при этом стоит учитывать, что к конструкции в случае серьезной поломки придется докупать комплектующие элементы, в результате чего цена заметно возрастает. Каждая деталь в автомобиле имеет свой артикул. Таким образом, артикул оригинального ремня ГРМ на Чери Тигго: 481H1007073BA01.
Если говорить об аналогах ремней ГРМ и комплектов, то ниже представлена таблица, в которой представлены наиболее популярные варианты.
| Комплект ГРМ | Артикул | Стоимость в рублях |
| Torque | KR5147 | 2300 |
| Dayco | 94327 | 3400 |
| SNR | GT37315 | 3700 |
| Gates | SMD336149 | 3800 |
| INA | 531077610 | 4000 |
| Ruville | 57315 | 4200 |
Самостоятельная замена ременной передачи ГРМ
1. Первым делом берем домкрат, поднимаем с его помощью авто и снимаем правое колесо. Авто после этого нужно поставить на опору, которую следует приготовить заранее. 2. Для нашей безопасности автомобиль должен быть обесточен. Для этого обязательно следует отсоединить левую клемму от аккумуляторной батареи. 3. Снимаем корпус воздушного фильтра и остальное оборудование, которое может нам помешать при проведении работ. 4. Откручиваем болты, крепящие расширительный бочок. Сам бочок полностью снимать не обязательно, достаточно только отодвинуть его в сторону.
5. После этого нам предстоит демонтировать привод навесного оборудования. 6. Теперь можно снять верхнюю крышку кожуха, закрывающего механизм ГРМ. 7. Сейчас снимаем правую опору. Для этого придется немного поднять двигатель. 8. Снимаем шкив коленвала. Для этого необходимо зафиксировать коленвал, чтобы он не проворачивался и вывернуть крепящие болты. 9. Теперь уже можно демонтировать нижнюю крышку кожуха ГРМ. 10. Демонтируем клапанную крышку. Для этого придется отвернуть 12 болтов. Крышку следует снимать с прокладкой. От газораспределительного механизма отсоединяем всю проводку. 11
Обратите внимание, что метка, расположенная на коленвале, должна находиться в горизонтальном положении
12. Выкручиваем заглушку возле четвертого цилиндра и вкручиваем в образовавшееся отверстие специальный болт. 13. Устанавливаем все валы в точности по меткам. Фиксируем распределительные валы. Сделать это можно при помощи специальной пластины, которую
Обратите особое внимание на правильность установки валов по меткам. 14
Ослабляем натяжной ролик. После этого снимаем ременный привод. 15. Снимаем также и ролики. Обязательно обследуйте их на предмет дефектов. Если таковые будут обнаружены, ролики также подлежат замене вместе с ремнем. 16. Ставим новые ролики. Опять проверяем метки и натягиваем новый ремень. 17. Риски совмещаем путем проворачивания натяжного ролика. Затем затягиваем, крепящий ролик, болт. 18. Снимаем фиксатор и прокручиваем коленвал вправо на 2 оборота. Проверяем метки еще раз.
Остальную сборку проводим в обратном порядке. Обязательно проверьте работу автомобиля после завершения процесса ремонта. Если при включенном двигателе будут слышны неестественные шумы, то процедуру придется повторить.
Заменить ремень вполне можно самостоятельно. Время от времени обязательно проверяйте его состояние. Это поможет избежать обрыва ремня.
