Chery Tiggo CVT✪✪✪LiMiTED VERSION✪✪✪ › Бортжурнал › Замена штатного головного устройства
Возникли не большие проблемы при установке… пришлось повозиться и делать дырки в штатных кронштейнах.Сделал рамку из пластмассы (вырезал из патрубков которые используют для вытяжки), покрасил в черный глянцевый цвет…С проводами уже тут на сайте помогли разобраться заранее(тут есть схема www.drive2.ru/l/6920472/)… здесь все в принципе без проблем, купленный ISO коннектор для чери подошел и провода все по цветам как у европейцев(китайцы не смогли на**ать)Думал придется погемороиться с кнопками на руле, но все заработало с первого раза…Провод ILLUMI пришлось отсоединять, при включении габаритов экран почему то начинал моргать, то тускнел, то становился ярче. Может быть из-за датчика света в магнитоле.(Позже выяснил из-за чего это. Нужно зайти в спец.настройки устройства и включить функцию ILLUMI)
И так о ГУ:Вроде ни че так аппарат… не тормозит, но заметил бывают глюки с кнопками на руле. хз с чем это связанно, было так пару раз.(жмешь переключить трек, а оно не переключает с первого раза)Андроид при включении загружается где то около 15-20 секунд, при этом уже сразу играет радио.Встроенный WI-FI прием слабый, включаю с телефона раздачу интернета через WI-FI и если телефон кинуть на заднее сиденье, то уже прием 3 палки из 5… но для меня это не проблема. Ловить его один хер только с телефона в машине)Блютуз работает нормально.Телевизор не проверял, нету антенны.Звук стал гораздо лучше.GPS, изначально установлен iGO навигатор на иностранном языке, снес и установил Navitel, для меня он более привычный. Прием спутников отличный, не успевает загрузится программа, так телка орет «соединение со спутниками установлено!»
Процессор двух ядерный 1.77GHz китайцы писали в описании 2GHz.Еще обещали камеру в подарок за 20USD, но не положили собаки.Обещали Navitel на карте памяти, но не карты ни проги установленной, белее того отсутствует слот для карты (стоит муляж, поначалу пытался выдернуть «флешку» потом понял, что то тут не так). Китайцы ответили типо слоты для карт нужны только для виндувс устройств, на андроидах они не к чему так как своя память уже 8GB.На этот счет уже был открыт спор в аллиэкспресе, возвращают 1800рублей.
И того цена вопроса: 11200руб. аппарат (минус 1800р. за камеру, навигатор и процессор).180руб. за рамку.200р заказывал ISO коннектор(chery-евро «Папа»), но стало жалко его резать и купил еще один ISO за 300р (евро «Мама» — другой конец обрезал под мафон провода)
В ближайшем будущем прикуплю камеру заднего вида.И хочу построить полку заднюю и в нее вмонтирую НЧ динамик, ресивер уже жду.А далее зашумоизолировать все и поменять все штатные динамики.
источник
Штатные магнитолы Chery Tiggo T11
Магнитолами Navipilot DROID4 Chery Tiggo T11 комплектовались с 2006 по 2010 год выпуска, работает это устройство на основе ОС Android. Типоразмер штатных магнитол для Chery Tiggo 2 DIN, не стала исключением и эта модель. Управляется устройство мощным процессором и имеет оперативную память объемом 1 Гб.
Подключение магнитолы производится без особых трудностей, с помощью разъема ISO. ГУ оснащено 6,2 дюймовым, многоцветным, сенсорным, широкоформатным экраном, с расширением 800Х480 пикселей. Яркость подсветки регулируется в автоматическом режиме, а вот яркость дисплея приходится регулировать вручную. Головное устройство позволяет воспроизводить музыку с CD и DVD дисков, а Blu-ray-проигрыватель в этом устройстве отсутствует. ГУ оснащено эквалайзером имеющим шесть предустановок и девять полос.
Эквалайзер позволит настроить воспроизведение частот в зависимости от предпочтений пользователя. В устройстве имеется GPS навигатор и программное обеспечение, обеспечивающее точную и качественную навигацию. Подключение к интернету производится посредством USB модема, также есть возможность включения точки доступа Wi-Fi.
В устройстве имеется встроенный усилитель, пиковая мощность 4Х45 Вт. Поддержка всех популярных форматов музыки и распространенных типов оптических дисков, съемных носителей USB и micro SD. «Своя» память автомагнитолы составляет 16 Гб. Управляется устройство непосредственно кнопками на панели или посредством сенсорного дисплея, также возможно подключение кнопок на руле для удобного управления функциями магнитолы. Bluetooth-подключение, позволяет синхронизовать ГУ с телефоном и использовать функцию «hands free».
В плане расширения функционала возможно подключение дополнительных элементов, в том числе можно подключить камеры заднего вида. Пользователям негативные высказались по поводу отсутствия TV-тюнера, пульта и USB-разъема на передней панели. Также, пользователи сетовали, что настройка часов магнитолы Chery Tiggo T11 производится немного нестандартно в сравнении с другими моделями автомагнитол. В положительную сторону автолюбители отметили простоту установки головного устройства.
Chery Tiggo › Бортжурнал › Магнитола.Установка часов.
На сайте chinamobil.ru/bb/viewtopic.php?p=856102#856102 узнал, как установить часы на нашей магнитоле.
1. Нажать кнопку Set на 2 сек. Войдете в режим устновок (Setup)

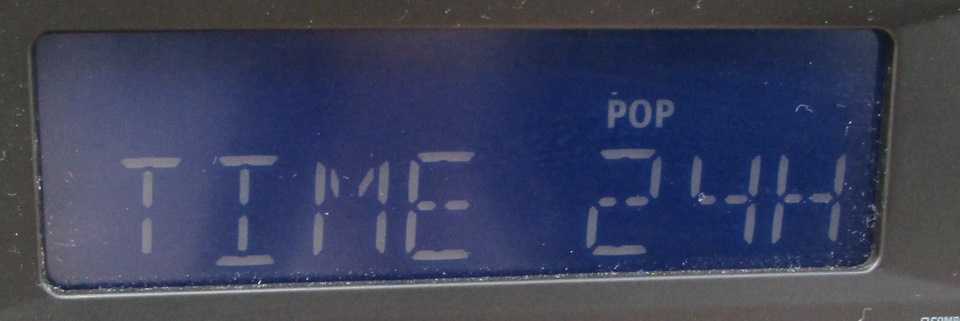

3.Нажать кнопку Set и выбрать 24H
4. Нажать кнопку стрелка вверх, чтобы перейти в установку часов
5.В режиме установки часов, нажимать нужное число раз кнопку Set6. Нажать кнопку стрелка вверх, чтобы перейти в установку минут7.В режиме установки минут, нажимать нужное число раз кнопку Set8.Нажать кнопу Set не менее, чем на 2 секунды, чтобы выйти из режима установок илинажать кнопку Питание.
Замечание. Перед установкой, я выставил громкость музыки в 1. При переходе в режим установок, громкость автоматически выставилось в 4.После ввода времени, магнитола переходит в хитрый режим отображения: после выбора\настройки волны, когда на экране отображается информация по радиоволне, спустя несколько секунд появляется только текущее время.При выключенной магнитоле ничего не отображается.(В Форде отображается одновременно и информация по радио и время, после выключения магнитолы, время отображается еще минут 15, только потом гаснет)Если громкость установить в 0, выключить магнитолу, затем включить, громкость автоматически выставится в 15 (или 10, не помню, в любом случае громко и неожиданно).
После написание этой заметки, выяснил, что и это уже на драйве есть. Хорошо, когда много тигговедов!
источник
Chery Tiggo (T11). Руководство — часть 28
112 Оборудование автомобиля
1 – Кнопка MUTE (Отключение звука)2 – Кнопка выбора SEL (Звуковые эффекты) 3 – Кнопка 1 запоминания радиостанции/
Кнопка RANDOM (Воспроизведение записей в случайном порядке)
4 – Кнопка 2 запоминания радиостанции5 – Кнопка 3 запоминания радиостанции/
Кнопка REPEAT (Повторное воспроиз-ведение)
6 – Кнопка извлечения компакт-диска7 – Кнопка AST (Автоматическое запоми-
нание)/Кнопка SET (Настройка)
8 – Кнопка SCN (Сканирование радиоча-
стот/записей на аудио компакт-диске)
9 – Разъем USB10– Поиск предыдущей или следующей за-
писи (воспроизведение компакт-диска)
11– Кнопка 6 запоминания радиостанции12– Кнопка 5 запоминания радиостанции13– Кнопка 4 запоминания радиостанции14– Поиск с повышением частоты (радио)/
Быстрая перемотка вперед/Нормаль-ное воспроизведение (воспроизведе-ние компакт-диска)
15– Поиск с понижением частоты (радио)/
Быстрая перемотка назад/Нормальное воспроизведение (воспроизведение компакт-диска)
16– Выключатель питания/Регулятор уров-
17– Кнопка USB18– Кнопка BAND (Выбор диапазона)19– Кнопка выбора проигрывателя компакт-
источник
Магнитола Chery Tiggo FL
Штатными головными устройствами модели CARMEDIA NM-5002 автомобили этой марки комплектуются последние несколько лет. Типоразмер этой магнитолы соответствует стандарту 2 DIN. Подключение через ISO не вызывает сложностей и производится довольно быстро. Работает устройство на мощном процессоре, имеющим 4 ядра, а оперативная память ГУ составляет 1 Гб.
«Своей» памяти в магнитоле 16 Гб и работает магнитола под управлением ОС Android. 8-ми дюймовый, цветной, сенсорный дисплей с расширением 1024Х600 пикселей радует глаз отличной картинкой. Настраивать подсветку и яркость экрана необходимо вручную. Эквалайзер устройства имеет 11 полос и позволяет настраивать параметры воспроизведения в зависимости от требований пользователя. Пиковая мощность на выходе устройства 4Х50 Вт.
Магнитола позволяет прослушивать радиостанции, проигрывать аудио и видео популярных расширений с карт памяти форматов SD и SDHC, так как воспроизведение дисков в устройстве отсутствует. Для управления можно использовать ПДУ или кнопки и сенсорный экран. Для подключения к интернету можно использовать 3G модем, подключаемый к магнитоле. GPS навигатор устройства поддерживает большинство программного обеспечения для навигаторов.
Функция Bluetooth позволяет синхронизировать устройство с сотовым телефоном, прослушивать музыку с телефона на динамиках и разговаривать по телефону используя «hands free». Возможно расширение функционала: подключение камер для безопасной парковки и других дополнительных элементов. Недостатки отмеченные пользователями, это отсутствие разъема для подключения съемных носителей на передней части устройства.
Chery Tiggo (T11). Руководство — часть 29
116 Оборудование автомобиля
Эта функция позволяет Вам прослушать в течение примерно 10 секунд каждую мест-ную радиостанцию в текущем диапазоне.
Нажмите кнопку SCN для включения
или выключения функции сканирования радиочастот.
Автоматический поиск радиостанции
на радиостанцию с более низкой часто-той вещания.
на радиостанцию с более высокой ча-стотой вещания.
поиска другой радиостанции.
1. Нажмите кнопку BAND для выбора нуж-
ной функции радиоприемника.
2. Нажмите кнопку «BAND» для выбора
диапазона и при каждом нажатии этой кнопки диапазоны будут переключаться в приведенной ниже последовательно-сти: FM1
поиска нужной радиостанции.
1. Нажмите кнопку SEL для выбора эффек-
2. Для регулировки тонкомпенсации по-
верните рукоятку POWER VOL в на-правлении часовой стрелки или против направления часовой стрелки.
* На заводе настраивается «LOUD OFF» (тонкомпенсация выключена).
Диапазон регулировки: OFF (Выкл.)
3. Дисплей возвращается в исходное со-
стояние через 5 секунд после выбора эффекта, на этом процесс выбора за-вершен.
источник
Настройка магнитолы chery tiggo
Действия в чрезвычайных ситуациях Ежедневные проверки и определение неисправностей Эксплуатация автомобиля в зимний период Поездка на СТО Инструкция по эксплуатации и техническому обслуживанию Расходные материалы для проведения технического обслуживания Предостережения и правила техники безопасности при выполнении работ на автомобиле Основные инструменты, измерительные приборы и методы работы с ними Механическая часть двигателя Система охлаждения Система смазки Система питания Система управления двигателем Система впуска и выпуска Электрооборудование двигателя Сцепление Коробка передач Электрогидравлический блок управления коробкой передач Приводные валы и главная передача Ходовая часть Тормозная система Рулевое управление Кузов Система пассивной безопасности Система отопления, вентиляции и кондиционирования воздуха (HVAC) Электрооборудование и электросистемы автомобиля
источник
Страница 30
Функция громкости добавляет к окра-ске звука различные эффекты низких частот для достижения естественного звука. Данная функция работает в авто-матическом режиме.
Правила управления радиоприемником
Настройка радиостанций1. Нажмите кнопку FM/AM для выбора режима радио.2. Нажмите кнопку FM/AM для выбора диапазона. При нажатииданной кнопки диапазоны будут пере-ключаться в следующей последователь-ности: FM1—FM2—FM3—AM—FM1 3. Нажмите кнопку 7 или 8 для настрой-ки радиоприемника на желаемую ради-останцию.
Функция сканирования частоты позво-ляет прослушивать в течение первых 10 секунд программу каждой текущей частоты местной радиостанции.
Нажмите кнопку SCN для активации /
yдеактивации функции сканирования ча-стоты.
Нажмите кнопку 7 для настройки
yна радиостанцию с более низкой часто-той.
Нажмите на кнопку 8 для настройки на
yрадиостанцию с более высокой часто-той.Нажмите на кнопку 7 или 8 повторно для поиска следующей радиостанцииЧувствительность поиска радиостанций (только для диапазона FM)
Аудиосистема позволяет устанавли-
yвать режим чувствительности настрой-ки местных / удаленных радиостанций.
Способ настройки следующий:1. Нажмите кнопку SET, удерживая ее не менее 2 секунд, и войдите в меню SETUP.2. Нажмите кнопку для выбора функции, которую требуется изменить (SRCH).3. Нажмите кнопку SET для изменения настройки LO/DX.4. Нажмите и удерживайте не менее 2 секунд кнопку SET для выхода из меню SETUP.
