Chery tiggo 5 с 2013, замена топливного фильтра инструкция онлайн

Самостоятельная замена топливного фильтра в Chery Tiggo

Раз вы успешно добрались до топливного фильтра, то сама процедура его замены едва ли вызовет у вас затруднения. Если с момента остановки двигателя прошло не менее пяти часов, то давление в топливной системе упадет практически до нуля само собой. В противном случае нужно сперва произвести форсированный сброс давления, и только после этого можно будет отсоединять топливопроводы от штуцеров.

Для сброса давления в системе питания двигателя нужно запустить мотор с отключенным топливным насосом и дождаться, пока выработается оставшийся в топливной рампе бензин.

Отключить бензонасос можно двумя способами.

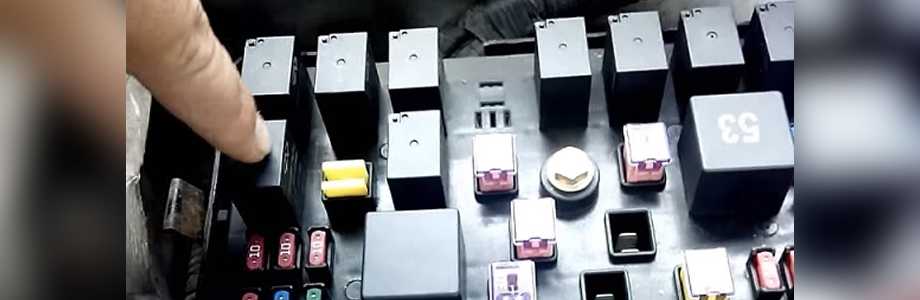

1-й способ заключается в извлечении реле, отвечающего за пуск насоса. Находится оно в блоке предохранителей под капотом по правому борту автомобиля

Сняв фишку с проводами, вы тем самым обесточите бензонасос.

Перед тем как отсоединять фишку, не забудьте снять минусовой провод с аккумуляторной батареи.

Теперь поставьте рычаг коробки передач на нейтралку и задействуйте стояночный тормоз. Запустите мотор. Через некоторое время, когда оставшееся в системе топливо выработается, он заглохнет.

Включите на пару секунд стартер, чтобы выравнять давление в трубопроводе, верните на место реле (или подключите фишку) и можете приступать к демонтажу топливного фильтра.

Иногда стрелка может показывать неверное направление. Чтобы выяснить точно, где вход, где выход, вставьте в отверстие штуцера длинный тонкий предмет, например, гвоздь или кусок проволоки. В выходном отверстии он наткнется на жесткое препятствие. На входе такого препятствия не будет.

Наконечники шлангов надевайте до щелчка.

Проверьте герметичность соединения при работающем двигателе. Если заметите утечку бензина, попробуйте подсоединить топливопроводы заново. Если и это не поможет, поменяйте уплотнители в наконечниках или полностью шланги в сборе. Имейте в виду, что шланги, которые используются в системе питания двигателя, производятся по специальной технологии из материалов, устойчивых к воздействию смазки и бензина. Избегайте применения случайных трубок, которые просто подвернулись под руку. Это может вызвать проблемы с функционированием топливной системы, а иногда даже привести к пожару.

5. Топливный фильтр

Снятие и установка

Внимание!
Проводить обслуживание топливной системы в помещении с хорошей вентиляцией и не допускать приближения открытого пламени. Запрещается курить рядом с обслуживаемым автомобилем

Несоблюдение данных требований может привести к травме или к смерти.

1. Сбросить давление в системе питания.

2. Отсоединить отрицательный провод аккумуляторной батареи.

Внимание!
Перед отсоединением отрицательного провода аккумуляторной батареи записать все настроечные данные систем автомобиля. 3

Снять нагнетательный топливный шланг (1) выходной шланг фильтра (2) и провод “массы” (3)

3. Снять нагнетательный топливный шланг (1) выходной шланг фильтра (2) и провод “массы” (3).

Примечание
Перед отсоединением шлангов следует очистить сами соединения и поверхность вокруг них, чтобы исключить попадание мелких частиц в топливные магистрали. В противном случае произойдет засорение форсунок.

4. Снять топливный фильтр в направлении стрелки.

5. Установка производится в порядке, обратном снятию.

Примечание
— Перед установкой проверить комплектность топливного фильтра.
— Убедиться, что стрелка на корпусе фильтра направлена вперед.
— Перед запуском двигателя повернуть на некоторое время замок зажигания в положение ON, чтобы в системе питания появилось начальное давление.
— Запустить двигатель и убедиться в отсутствии течи из топливных трубок в местах присоединения к фильтру.

Для чего предназначен топливный фильтр

Чистота топлива, которым приходится заправляться украинским автолюбителям, зачастую оставляет желать лучшего. И не всегда в том вина производителей. Загрязненной может быть транспортная цистерна или бункер, в котором бензин хранится на заправочной станции. Грязь в топливный бак может попадать и во время заливки в него горючего.

Для двигателей инжекторного типа — а именно такой установлен в Chery Tiggo — очень важно, чтобы используемое топливо было чистым. В этом случае форсунки не будут забиваться грязью и постепенно разрушаться и обеспечат равномерное впрыскивание горючей смеси, а двигатель будет функционировать в оптимальном режиме и долго радовать владельца автомобиля бесперебойной работой

Чтобы очистить бензин в максимально возможной степени, и применяется топливный фильтр. Он осуществляет тонкую очистку, в отличие от сеточки, установленной в топливном модуле на входе бензонасоса, которая производит грубую фильтрацию.

Оплата через PayPal

После выбора оплаты через PayPal запустится платежная система PayPal, где требуется выбрать способ оплаты банковская карта или аккаунт PayPal.

Если у Вас уже есть аккаунт PayPal, то Вам необходимо зайти в него и осуществить платеж.

Если у Вас нет аккаунта в PayPal, и Вы хотите оплатить с помощью банковской карты через PayPal, Вам необходимо нажать на кнопку «Create an Account (Создать аккаунт)» — на рисунке показано стрелочкой.

После чего PayPal предложит вам выбрать Вашу страну и указать данные кредитной карты.

После указания данных, необходимых для осуществления платежа, надо нажать на кнопку «Pay Now (Оплатить)».

4. Топливный фильтр

Замена топливного фильтра

Внимание:

— При выполнении работ на топливной системе автомобиля рабочее место должно быть оборудовано огнетушителем и хорошо проветриваться. Запрещается выполнять работы вблизи от источников огня или открытого пламени.

— Перед началом работ на топливной системе необходимо коснуться кузова автомобиля для снятия статического напряжения. Несоблюдение этого условия может стать причиной воспламенения или даже взрыва.

— Даже после выполнения процедуры сброса давления в топливной системе в топливопроводах может оставаться некоторое давление. При отсоединении топливопроводов нужно накрывать соединения тканью или ветошью для предотвращения разбрызгивания топлива.

— Если утечки топлива возникают при работе двигателя, необходимо незамедлительно устранить их.

— Соблюдать осторожность, чтобы НЕ ПОВРЕДИТЬ топливопроводы или разъемы. После отсоединения закрывать отверстия топливопроводов пакетами или чем-либо подобным для предотвращения попадания внутрь топливопроводов посторонних частиц

— Во избежание травмирования необходимо использовать спецодежду и средства индивидуальной защиты (рабочие перчатки, очки и т.п.)

— Соблюдать осторожность, чтобы не поцарапать лакокрасочные поверхности кузова в процессе снятия или установки деталей. Примечание:

Примечание:

Способ отсоединения разъемов всех топливопроводов показан на рисунке.

1. Сбросьте давление в топливной системе (см. соответствующий раздел выше в данной главе).

2. Выключите все электрооборудование и выключите зажигание.

3. Отсоедините «отрицательный» провод АКБ.

4. Поднимите автомобиль на подъемнике на нужную высоту.

5. Снимите топливный фильтр.

— Отверните болт крепления провода «массы» топливного фильтра (стрелка). (Момент затяжки: 7 ± 1 Н·м).
