Как самостоятельно поменять ремень и генератор на китайском кроссовере Chery Tiggo

Chery Tiggo — это неплохой китайский кроссовер, который смог приятно удивить многих скептиков в своё время. Машина получилась добротной, достаточно надёжной и со сборкой достойного уровня.

Да, определённые проблемы и неисправности заложены ещё с завода. Но есть и объективно сильные качества.

Эксплуатация Chery Tiggo непременно связана с необходимостью поддерживать в рабочем состоянии всех узлы. В их числе генератор, а также его ремень.

Нет ничего приятнее звука стабильно работающего и налаженного мотора. У Tiggo он звучит приятно. Но как же меняется настроение водителя, когда он слышит свист, пыхтение, жужжание и скрежет.

Свист — это характерная особенность неисправности генераторного ремня. Иногда его достаточно просто подтянуть. В иных ситуациях ремень идёт под замену. Бывает и так, что приходится менять весь генератор.

Натяжка ремня генератора

Важно понимать, что генераторный ремень также непосредственно связан с гидроусилителем руля и кондиционером. Вот почему элемент называют ремнём вспомогательных агрегатов

Он обслуживает сразу несколько узлов.

Если кондиционера на китайском кроссовере нет, то натяжка выполняется генератором. На нём предусмотрен специальный болт регулировки. Вручную натянуть можно по такому алгоритму:

Получить доступ к нижней части автомобиля. Это позволит ослабить нижний болт генерирующего устройства. Поэтому тут потребуется смотровая яма, либо эстакада, куда следует загнать машину. Далее открывается капот и снимается защитно-декоративная накладка с двигателя.
Теперь следует ослабить натяжение верхнего крепёжного болта от генератора. Чтобы это сделать, нужен обычный гаечный ключ на 10. Полностью откручивать нет необходимости. Обычно достаточно открутить на несколько витков. Ослабление крепления позволяет придать генератору подвижность, когда будет регулироваться натяг. Снова перебирайтесь под машину, чтобы снять защиту картера. Здесь нужно ослабить натяжение нижнего крепёжного болта генерирующего устройства. Причём так же, как и верхний, буквально на 2-4 витка. Этого хватит для создания нужной подвижности для натяжки.
Теперь откручивается контргайка. Она удерживает натяжитель в заданном положении. Это делается ключом на 13. Далее нужно вкрутить болт регулировки натяжителя

Делать это следует с максимальной осторожностью, иначе при излишнем перетягивании ременная передача моментально оборвётся. За один заход нужно вкручивать на 0,5 оборота

Остаётся плотно затянуть генераторные болты, а затем запустить двигатель.

Если свист остался, тогда нужно ещё 0,5 оборота и повторить процедуру. Продолжается настройка до тех пор, пока свист окончательно не пропадёт.

Замена ремня генератора Chery Tiggo

Когда рвется ремень – ничего криминального, как правило, не случается. Просто автомобиль не получится завести с места, только с толкача. Другое дело, когда сломан сам генератор, который по стандарту должен выдавать 14,2 вольта, независимо от того, сколько лампочек и электроники включено в автомобиле. Для этого там встроен стабилизатор.

Определить изношенный ремень генератора очень просто. Это характерный свист зубьев. Очень часто случается, что обрывается лишь грань ремня (по краю) и в таком случае вы будете слышать, как что-то застряло в подкапотном пространстве. В таком случае необходимо обрезать износившуюся грань ремня, доехать до СТО или гаража и заменить ремень генератора согласно инструкции.

Проверка и замена ремня привода вспомогательных агрегатов Chery Tiggo

Инструменты:

Гаечный ключ рожковый — 15 мм

Детали и расходники:

Ремень привода вспомогательных агрегатов

Ремень привода вспомогательных агрегатов в течение всего срока службы не требует регулировки натяжения, так как в его конструкции предусмотрен автоматический натяжитель. В случае необходимости его заменяют. Проверьте состояние ремня внешним осмотром. Если на ремне обнаружены признаки сильного износа или ремень замаслен, его необходимо заменить.

Примечание:

Дополнительным признаком необходимости замены ремня привода вспомогательных агрегатов является характерный свист (проскальзывание ремня).

1. Снимите декоративный кожух двигателя, преодолевая сопротивление держателей. Более подробно здесь.

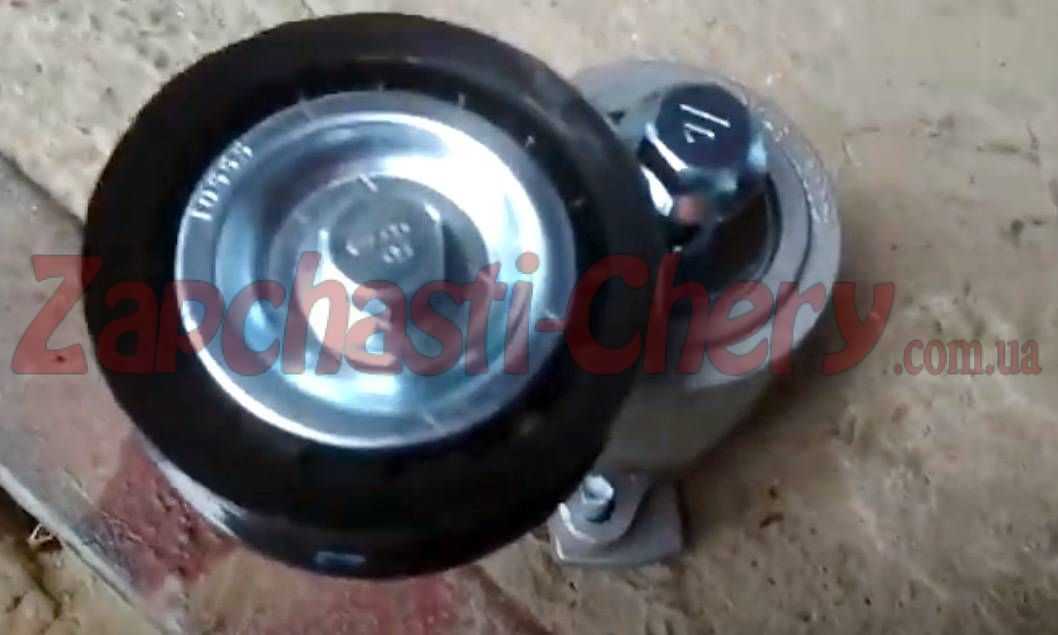

2. Поверните ключом ролик натяжного устройства по часовой стрелке до ослабления натяжения ремня.

3. Снимите ремень привода вспомогательных агрегатов.

4. Установите новый ремень привода вспомогательных агрегатов в порядке, обратном снятию.

5. Проверните коленчатый вал на три полных оборота, чтобы ремень привода вспомогательных агрегатов занял правильное положение на шкивах.

В статье не хватает:

  • Фото инструмента
  • Фото деталей и расходников
  • Качественных фото ремонта

Источник

Скачивание книги

После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:

Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.

Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги

В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.

Причины износа подшипников генератора на Чери Тиго FL

Подшипник генератора среднего качества может прослужить до 60-80 тысяч км в зависимости от условий эксплуатации. Тем не менее срок замены может наступить гораздо раньше. Виноват в этом натяжитель ремня привода компрессора кондиционера и генератора.

Дело в том, что нагрузка на ветви ремня может быть неодинаковой.

При включении кондиционера с нерабочим натяжителем на ротор генератора нагрузка возрастает в несколько раз. Отсюда и повышенный износ подшипников, как и ремня привода навесного оборудования.

Как только появляется шум подшипников, следует менять не только самый изношенный, но оба сразу . Это связано с тем, что передний и задний подшипники изнашиваются примерно одинаково, вопреки мнению, что больше подвержен износу передний подшипник, поэтому можно заменить только его.

Действительно, нагрузка на переднюю часть ротора из-за ремня выше, но люфт переднего подшипника влечет за собой перекос ротора из-за чего страдает и задний. Поэтому, чтобы не делать работу дважды, лучше заменить оба подшипника одновременно.

Натяжка ремня генератора

Важно понимать, что генераторный ремень также непосредственно связан с гидроусилителем руля и кондиционером. Вот почему элемент называют ремнём вспомогательных агрегатов

Он обслуживает сразу несколько узлов.

Если кондиционера на китайском кроссовере нет, то натяжка выполняется генератором. На нём предусмотрен специальный болт регулировки. Вручную натянуть можно по такому алгоритму:

Получить доступ к нижней части автомобиля. Это позволит ослабить нижний болт генерирующего устройства. Поэтому тут потребуется смотровая яма, либо эстакада, куда следует загнать машину. Далее открывается капот и снимается защитно-декоративная накладка с двигателя.
Теперь следует ослабить натяжение верхнего крепёжного болта от генератора. Чтобы это сделать, нужен обычный гаечный ключ на 10. Полностью откручивать нет необходимости. Обычно достаточно открутить на несколько витков. Ослабление крепления позволяет придать генератору подвижность, когда будет регулироваться натяг. Снова перебирайтесь под машину, чтобы снять защиту картера. Здесь нужно ослабить натяжение нижнего крепёжного болта генерирующего устройства. Причём так же, как и верхний, буквально на 2-4 витка. Этого хватит для создания нужной подвижности для натяжки.
Теперь откручивается контргайка. Она удерживает натяжитель в заданном положении. Это делается ключом на 13. Далее нужно вкрутить болт регулировки натяжителя

Делать это следует с максимальной осторожностью, иначе при излишнем перетягивании ременная передача моментально оборвётся. За один заход нужно вкручивать на 0,5 оборота

Остаётся плотно затянуть генераторные болты, а затем запустить двигатель.

Если свист остался, тогда нужно ещё 0,5 оборота и повторить процедуру. Продолжается настройка до тех пор, пока свист окончательно не пропадёт.

Проверка и замена ремня привода вспомогательных агрегатов Chery Tiggo

Инструменты:

Гаечный ключ рожковый — 15 мм

Детали и расходники:

Ремень привода вспомогательных агрегатов

Ремень привода вспомогательных агрегатов в течение всего срока службы не требует регулировки натяжения, так как в его конструкции предусмотрен автоматический натяжитель. В случае необходимости его заменяют. Проверьте состояние ремня внешним осмотром. Если на ремне обнаружены признаки сильного износа или ремень замаслен, его необходимо заменить.

Примечание:

Дополнительным признаком необходимости замены ремня привода вспомогательных агрегатов является характерный свист (проскальзывание ремня).

1. Снимите декоративный кожух двигателя, преодолевая сопротивление держателей. Более подробно здесь.

2. Поверните ключом ролик натяжного устройства по часовой стрелке до ослабления натяжения ремня.

3. Снимите ремень привода вспомогательных агрегатов.

4. Установите новый ремень привода вспомогательных агрегатов в порядке, обратном снятию.

5. Проверните коленчатый вал на три полных оборота, чтобы ремень привода вспомогательных агрегатов занял правильное положение на шкивах.

В статье не хватает:

  • Фото инструмента
  • Фото деталей и расходников
  • Качественных фото ремонта

Источник

Система зарядки

Снятие и установка

Внимание! Соблюдать осторожность при работе с автомобилем на подъемнике. 1. Выключить все электрооборудование, зажигание и извлечь ключ из замка зажигания

Выключить все электрооборудование, зажигание и извлечь ключ из замка зажигания

1. Выключить все электрооборудование, зажигание и извлечь ключ из замка зажигания.

2. Отсоединить отрицательный провод аккумуляторной батареи.

Внимание! Перед отсоединением отрицательного провода аккумуляторной батареи записать все настроечные данные систем автомобиля. 3

Поднять автомобиль на подъемнике

3. Поднять автомобиль на подъемнике.

4. Снять ремень привода навесных агрегатов.

5. Снять насос гидроусилителя рулевого управления.

6. Отсоединить электрический разъем от генератора.

7. Снять колпачок контакта, отвернуть гаку и отсоединить жгут проводов генератора.

8. Отвернуть два болта крепления генератора.

Примечание Момент затяжки: 20 + 5 Н∙м.

9. Снять генератор с кронштейна.

10. Установка производится в порядке, обратном снятию.

Проверка

1. Запустить двигатель.

Внимание! Если включается предупреждающий сигнализатор зарядки, то система зарядки может быть неисправна. 2

С помощью цифрового мультиметра измерить и записать выходное напряжение генератора на работающем двигателе

2. С помощью цифрового мультиметра измерить и записать выходное напряжение генератора на работающем двигателе.

3. Если напряжение находится в диапазоне 14,1 – 14,7 В, то генератор исправен.

Для этого надо найти интересующую Вас книгу и нажать на кнопку «Купить». Цена книги указана на кнопке.

Для жителей Украины в гривнах, а для всех остальных стран — доллары.

После нажатия на кнопку «КУПИТЬ» Вам откроется окно оплат, где можно выбрать платежную систему, с помощью которой можно оплатить выбранную книгу с помощью любой банковской карты (Visa, MasterCard, МИР и т.д.)

При нажатии на кнопку «Оплатить банковской картой» откроется платежная система Portmone с помощью которой проще всего совершить оплату.

  • Яндекс (оплата с любых банковских карт, аккаунта Яндекс Деньги, QIWI Wallet, терминалы и т.д.);
  • Portmone (оплата с любых банковских карт, аккаунта Portmone);
  • PayPal (оплата с любых банковских карт, аккаунта PayPal);
  • WebMoney (оплата с любых банковских карт, оплата с кошельков WebMoney).

Обычно пользователи нашего сайта находят эту страницу по следующим запросам:электросхема Chery Tiggo, скачать электросхему Chery Tiggo, электрооборудование Chery Tiggo, схема электрооборудования Chery Tiggo, двигатель Chery Tiggo

Снятие и установка

Внимание! Соблюдать осторожность при работе с автомобилем на подъемнике. 1. Выключить все электрооборудование, зажигание и извлечь ключ из замка зажигания

Выключить все электрооборудование, зажигание и извлечь ключ из замка зажигания

1. Выключить все электрооборудование, зажигание и извлечь ключ из замка зажигания.

2. Отсоединить отрицательный провод аккумуляторной батареи.

Внимание! Перед отсоединением отрицательного провода аккумуляторной батареи записать все настроечные данные систем автомобиля. 3

Поднять автомобиль на подъемнике

3. Поднять автомобиль на подъемнике.

4. Снять ремень привода навесных агрегатов.

5. Снять насос гидроусилителя рулевого управления.

6. Отсоединить электрический разъем от генератора.

7. Снять колпачок контакта, отвернуть гаку и отсоединить жгут проводов генератора.

8. Отвернуть два болта крепления генератора.

Примечание Момент затяжки: 20 + 5 Н∙м.

9. Снять генератор с кронштейна.

10. Установка производится в порядке, обратном снятию.

Проверка

1. Запустить двигатель.

Внимание! Если включается предупреждающий сигнализатор зарядки, то система зарядки может быть неисправна. 2

С помощью цифрового мультиметра измерить и записать выходное напряжение генератора на работающем двигателе

2. С помощью цифрового мультиметра измерить и записать выходное напряжение генератора на работающем двигателе.

3. Если напряжение находится в диапазоне 14,1 – 14,7 В, то генератор исправен.

4. Система зарядки

Снятие и установка

Внимание! Соблюдать осторожность при работе с автомобилем на подъемнике. 1. Выключить все электрооборудование, зажигание и извлечь ключ из замка зажигания

Выключить все электрооборудование, зажигание и извлечь ключ из замка зажигания

1. Выключить все электрооборудование, зажигание и извлечь ключ из замка зажигания.

2. Отсоединить отрицательный провод аккумуляторной батареи.

Внимание! Перед отсоединением отрицательного провода аккумуляторной батареи записать все настроечные данные систем автомобиля. 3

Поднять автомобиль на подъемнике

3. Поднять автомобиль на подъемнике.

4. Снять ремень привода навесных агрегатов.

5. Снять насос гидроусилителя рулевого управления.

6. Отсоединить электрический разъем от генератора.

7. Снять колпачок контакта, отвернуть гаку и отсоединить жгут проводов генератора.

8. Отвернуть два болта крепления генератора.

Примечание Момент затяжки: 20 + 5 Н∙м.

9. Снять генератор с кронштейна.

10. Установка производится в порядке, обратном снятию.

Особенности замены ремня ГРМ на моторе 1.6 л

Если в вашем распоряжении Chery Tiggo с мотором на 1.6 л, замена ремня проходит по похожему принципу. Сильно углубляться в работу не будем, а приведем лишь основные моменты.

На примере двигателя SQR481F:

  1. Уберите бачок ГУРа и расширительный бак, ведь они будут мешать работе.
  2. Подоприте мотор домкратом.
  3. Уберите натяжитель приводного ремня дополнительных агрегатов.
  4. Выкрутите болт кронштейна опоры двигателя. Предварительно открутите подушки по бокам и максимально поднимите мотор вверх. Это позволяет изъять болт.
  5. Демонтируйте крышки ремня ГРМ. Предварительно сделайте разметку валов и ремня.
  6. Поставьте новый ремень и установите все по меткам.
  7. Соберите демонтированные ранее детали в обратном порядке.

В остальном принцип работы такой же, как и на Чери Тигго с мотором на 1.8 л.

Замена без кондиционера

В некоторых случаях требуется заменить ремень от генератора на автомобиле Chery Tiggo, у которого в комплектации не предусмотрено наличие кондиционера.

В модификациях, где кондиционера нет, натяжка генераторного ремня осуществляется за счёт самого генерирующего устройства.

Чтобы ослабить, снять и натянуть ремень, от мастера потребуется сделать следующее:

  • Ослабить болт фиксации. Проблема в том, что до него сложно добраться. Лучше это делать под автомобилем, сняв подкрылок.
  • Чтобы ослабить ремень, регулировочный болт нужно начать постепенно выкручивать. При натяжке проводится обратная процедура.
  • Снять старую деталь, проверить состояние узла.
  • Натягивая новую запчасть, следует закрутить полностью, до упора, болт фиксации. Если это забыть сделать, то крепление генерирующего устройства попросту оторвётся по причине повышенной вибронагрузки.

Ремень генератора, который предназначен для Tiggo без кондиционера в комплектации, имеет меньшую длину в сравнении с предыдущим вариантом. При этом специалисты уверены, что он работает дольше, то есть срок его службы внушительнее.

При ручной натяжке ремня обязательно нужно следить за степенью натяжения. Оптимальным считается натяг, при котором ремень с трудом можно провернуть восьмёркой, на 90 градусов.
