Особенности замены

Кратко о процедуре замены управляющего модуля на Калине 2:

Сначала производится демонтаж приборов с центральной консоли, в этом нет ничего трудного.
Затем выкручивается нижняя часть облицовки центральной консоли, накладка извлекается, вы получаете доступ к блоку предохранителей и реле.
Монтажный блок с предохранительными устройствами выкручивается, однако извлечь его не получится, поскольку он подключен проводами в натяжку. Можете его немного повернуть, чтобы он принял горизонтальное положение.
В образовавшуюся в результате поворота щель можно просунуть руку. Сделав это, вы сможете нащупать полку, на которой установлен ЦБКЭ. Чуть левее находится болт, с помощью которого этот модуль фиксируется — вам нужно выкрутить его.
После этого через верх, через щиток приборов, необходимо будет отсоединить два подключенных разъема

Выполнив эти действия, вы сможете осторожно демонтировать ЦБКЭ и извлечь его, немного отодвинув блок с предохранителями. При этом учтите, что сильно тянуть устройство не стоит, поскольку с другой стороны имеется еще два разъема, которые нужно будет отключить. Когда провода будут отключены, ЦБКЭ можно полностью демонтировать и заняться его ремонтом либо заменой.

Когда провода будут отключены, ЦБКЭ можно полностью демонтировать и заняться его ремонтом либо заменой.

Замена

Не всегда эксплуатация транспортного средства протекает без каких-либо поломок. Нередки случаи выхода из строя определенных устройств или датчиков, что приводит к необходимости их замены

Однако прежде, чем обращаться на станцию технического обслуживания, рекомендуется обратить внимание на исправность предохранителей, ведь именно они обеспечивают работоспособность элементов автомобиля

К тому же, замену предохранителя можно осуществить самостоятельно без помощи профессионалов. Для этого потребуется учесть несколько правил:

1. Перед началом работ необходимо выключить зажигание, а также позаботиться о том, чтобы клеммы аккумулятора была отсоединены. Это следует делать для того, чтобы в процессе замены был устранен риск удара током.
2. Замена элемента должна осуществляться специальными щипцами или пинцетом с прорезиненными наконечниками. Использовать металлические инструменты запрещено в связи с возможным повреждением электрической цепи.
3. Перегоревший элемент должен быть заменен на предохранитель того же номинала. Если проигнорировать это требование, может произойти возгорание цепи.

Последовательность действий по замене предохранителя в блоке представлена ниже:

1. В первую очередь, как уже было отмечено, выключается двигатель и отсоединяется аккумулятор.
2. Далее приступают к демонтажу крышки. Для работы потребуются дополнительные инструменты, так как крышка надежно зафиксирована на блоке с помощью винтов и специальных креплений.
3. После того, как крышка будет снята, проводят осмотр блока на наличие поврежденного элемента. Корпус неисправного предохранителя отличается от целых своим темным цветом. Такой оттенок он получает из-за того, что внутри элемента произошло возгорание, и корпус просто обуглился.
4. Как только сломанный предохранитель будет найден, осуществляется его замену. Для этого практически каждый автовладелец возит с собой набор запасных предохранителей и реле.
5. В конце работы обратно монтируется крышка и включается зажигание.

Если проблема заключалась только в неисправном предохранителе, то все системы автомобиля заработают снова. Если же никакого результата добиться не получилось, значит, проблема гораздо серьезнее. И в этом случае лучше обратиться за помощью на станцию технического обслуживания.

Таким образом, автомобиль Чери Фора – нестандартное транспортное средство нового поколения, оборудованное двумя блоками предохранителей и реле. С их помощью обеспечивается надежная эксплуатация машины, что приводит к увеличению срока ее службы. Любая поломка предохранителя требует своевременной замены, с которой может справиться любой автовладелец.

Где находятся предохранители на чери фора

Всё время теряю сайт со схемой предохранителей. Решил выложить себе в БЖ, пока нашел ))) Может и кому пригодится…

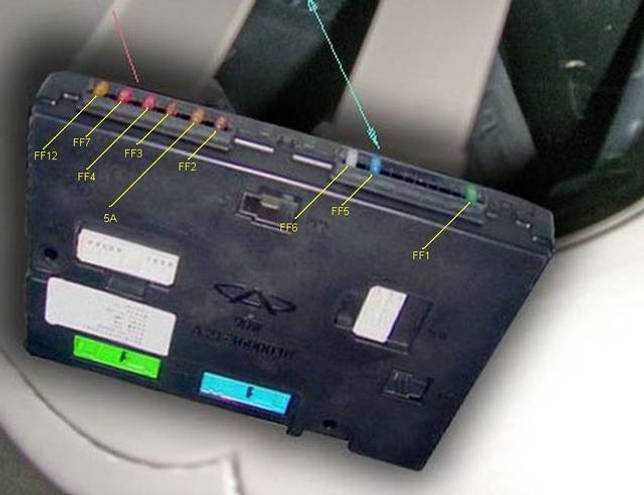

Предохранитель, обозначенный 5А возможно резерв

Чтобы добраться до переднего блока ISU необходимо:Выкрутить 2 винта нижней части панели под рулевым колесом и приподняв ее вверх, снять с защелок

FR1 — 25А — обогрев заднего стеклаFR4 — 15А — лампа плафона освещения багажника и задние ПТФFR5 — 15А — фонари заднего хода и поворотников габариты, подсветка номера, электродвигатель блокировки крышки багажникаFR3 — 15А — фонари задних сигналов торможения, дополнительного фонаря торможения,FR2 — 30А — стеклоподъемники задних дверейЧтобы добраться до заднего блока ISU, необходимо отогнуть обшивку в багажнике с левой стороны, отвернуть три гайки крепления блока и аккуратно вытащить его в проем

Рассмотрены автомобили чери фора, вортекс эстина 1.6, 2.0 л с 2005 года выпуска

Где находятся предохранители.

Под капотом — цифра 8.

Для доступа к предохранителям необходимо отжать фиксаторы крышки блока и снять ее.

На внутренней стороне крышки нанесена схема расположения предохранителей и реле

Блок управления ABS

Боковые зеркала заднего вида

Питание системы SRS

Электронный блок управления двигателем

Датчик концентрации кислорода

Резервное место под предохранитель

Электронный блок управления

Цепь автоматической коробки передач

Ближний свет правой фары

Реле электронного блока управления

Гидроэлектронный модуль системы ABS

Гидроэлектронный модуль системы ABS

Предохранитель прикуривателя чери фора

Цепь электрорегуляторов передних сидений

Дальний свет левой фары

Дальний свет правой фары

Ближний свет левой фары

Резервные места под предохранители

Резервные места под предохранители

Реле

Реле электронного блока управления

Реле питания потребителей

Реле топливного насоса

Реле компрессора кондиционера

Реле электровентилятора кондиционера

Реле дальнего света фар

Реле ближнего света фар

Пинцет для извлечения предохранителей расположен в одном из гнезд монтажного блока.

Дополнительные реле находятся в блоках управления освещение в салоне (под панелью приборов) и багажнике

Снятие монтажного блока в моторном отсеке.

Отсоедините клемму минус от аккумуляторной батареи

Снимите крышку блока предохранителей

Отверните гайку шпильки крепления клеммы плюсового провода и снимите ее.

Отожмите фиксаторы блока предохранителей и извлеките блок из ее корпуса

Отсоедините колодки жгутов проводов и снимите монтажный блок

Chery Fora – это модель автомобиля, комплектация которого представляет совмещение множества известных трендов атвомобилестроения за последнее время.

И, несмотря на то, что многие придирчивые критики отмечают схожесть автомобиля с представителями машин известных автопромов, транспортное средство все равно считается уникальным и самостоятельным творением компании Chery.

Как и в любом автомобиле, в Chery Fora также встроены блоки предохранителей и реле, обеспечивающие безопасную эксплуатацию электрических систем.

Подробнее о том, где располагаются блоки, за что отвечают элементы в них и, как осуществляется замена предохранителей в случае поломки, будет рассказано в данной статье.

Ремонт и замена печки Чери Фора

Чуть меньше десяти лет назад на отечественном авторынке появился очередной китайский «красавец» — Chery Fora. Китайский производитель продолжает активно удивлять российских автолюбителей, презентуя автомобили, которые очень быстро обрастают невероятной популярностью и становятся любимыми для россиян. Транспортное средство удовлетворяет желание тех, кто любит высокие скорости. Этот автомобиль за какие-то одиннадцать секунд способен разогнаться до скорости в 185 км/ч. Внутри салона водитель и пассажиры чувствуют себя удивительно комфортно, поэтому многочасовые поездки совершенно не утомляют.

Безусловно, такие характеристики Chery Fora не могли остаться незамеченными для тех, кто находится в предвкушении приобретения нового транспортного средства, поэтому совсем неудивительно, что выбор останавливается именно на этом авто. Однако даже такое замечательное транспортное средство способно иногда преподносить проблемы, решать которые должен владелец. Многие жалуются, что через небольшой эксплуатационный промежуток наблюдается ухудшение работы печки на Чери Фора. Почему возникает такая проблема, как её решать, знают, конечно же, не все владельцы китайского авто. Именно по этой причине мы решили вас снабдить полезной информацией, чтобы вы не чувствовали себя человеком, попавшим в тупик.

2. Электрические разъемы и блоки предохранителей

Рис. 10.2.1. Схема подключения блока реле и предохранителей моторного отсека:

1. реле дальнего света фар;
2. реле ближнего света фар;
3. реле АСС вентилятора кондиционера;
4. реле АСС 2;
5. реле питания (зажигания);
6. реле стартера;
7. реле EMS;
8. реле топливного насоса;
9. реле электромагнитной муфты кондиционера;
10. резервное реле;
11. резервное реле;
12. аккумуляторная батарея;
13. выключатель зажигания;
14. предохранитель 80 А;
15. предохранитель 10 А;
16. предохранитель 10 А;
17. предохранитель 15 А;
18. предохранитель 15 А;
19. предохранитель 20 А;
20. предохранитель 10 А;
21. предохранитель 30 А;
22. предохранитель 15 А;
23. предохранитель 15 А;
24. предохранитель 5 А;
25. предохранитель 5 А;
26. предохранитель 7,5 А
27. предохранитель 5 А;
28. предохранитель 5 А;
29. предохранитель 5 А;
30. предохранитель 10 А;
31. предохранитель 15 А;
32. предохранитель 30 А;
33. предохранитель 30 А;
34. предохранитель 15 А;
35. предохранитель 15 А;
36. предохранитель 30 А;
37. предохранитель 7,5 А;
38. предохранитель 30 А;
39. предохранитель 5 А;
40. предохранитель 30 А;
41. предохранитель 60 А;
42. предохранитель 30 А;
43. предохранитель 40 А;
44. предохранитель 40 А;
45. предохранитель 15 А;
46. предохранитель 7,5 А;
47. предохранитель 7,5 А;
48. предохранитель 15 А;

а – к переднему блоку управления ISU; б – к лампе дальнего света левой фары; в – к лампе дальнего света правой фары; г – к переднему блоку управления ISU; д – к лампе ближнего света левой фары; е – к лампе ближнего света правой фары; ж, з – к панели приборов; и – к аудиооборудованию; к, л, э – к блоку управления ABS; м – питание системы регулировки сидений; н, о, т, у, б1, в1, п1, р1, с1, т1, у1, х1, – резерв; п – к подсветке выключателя зажигания; р, с – к люку крыши; ф – к вентилятору кондиционера; х – к обогревателю сидений; ц – к контактам стеклоочистителя блока ISU; ш — к блоку подушки безопасности; щ – к блокам управления ISU/DLC; ю – питание системы управления зеркалами заднего вида; я, г1, д1, з1, к1, м1 – к блоку ЕМС; а1 – к кондиционеру; е1 – к обогревателю переднего датчика концентрации кислорода; ж1 – к обогревателю заднего датчика концентрации кислорода; и1 – к электровентилятору; л1 – к топливному насосу; н1 – к электромагнитной муфте кондиционера; о1 – к «массе»; ф1 – к HVAC; BODY — кузов; ENGINE — двигатель; FRONT – передняя часть.

Цвета проводов см. рис. 10.1.1.

Внимание: При замене предохранителя необходимо выключить двигатель и все электрические приборы. Замена предохранителя на предохранитель, рассчитанный на другое значение силы тока недопустима

Рис. 10.2.2. Разъем блока управления двигателем ECU.

Рис. 10.2.3. Разъем блока управления АБС (ABS).

Рис. 10.2.4. Колодка соединительная блока управления двигателем ECU/А1 и жгута проводов оборудования.

Рис. 10.2.5. Колодка соединительная блока управления двигателем ECU/А2 и жгута проводов оборудования.

Рис. 10.2.6. Колодка соединительная №1 жгутов проводов переднего и оборудования.

Рис. 10.2.7. Колодка соединительная №2 жгутов проводов переднего и оборудования.

Принцип работы системы

p, blockquote 11,0,0,0,0 —>

Система центрального замка включает следующие основные блоки и узлы:

p, blockquote 12,0,1,0,0 —>

центральный электронный блок;

электронный блок двери водителя (может быть совмещен с центральным блоком);

электронные блоки водительской, пассажирской и задних дверей (могут отсутствовать);

кнопочные переключатели водительской, пассажирской и задних дверей;

концевые выключатели закрытия стеклоподъемников, дверей;

блоки управления и приводы стеклоподъемников.

adsp-pro-1 —>

В большинстве моделей автомобилей блоки управления стеклоподъемниками и центрального замка связаны в единую систему. При закрывании дверей система ЦЗ должна опросить концевые выключатели всех стекол, чтобы случайно не поставить авто на стоянку и охрану с открытыми окнами. Поэтому часто отказ закрытия дверей связан с нарушением работы контроля стеклоподъемниками.

p, blockquote 13,0,0,0,0 —>

Для VW Passat 2005 года выпуска электрическая схема центрального замка имеет вид:

p, blockquote 14,0,0,0,0 —>

p, blockquote 15,0,0,0,0 —>

1. Привод, кнопки и концевики пассажирской двери (далее -Дв);
2. Блок управления пассажирской Дв;
3. Блок управления стеклоподъемником и привод задней левой Дв;
4. Привод задней левой Дв, переключатели;
5. Переключатель Дв водителя;
6. Концевики водительской Дв;
7. Блок управления водительской Дв;
8. Блок управления задней правой д Дв и стеклоподъемником;
9. Многофункциональный блок управления.
10. Блокиратор.
11. Привод ЦЗ задней правой Дв.
12. Концевики и кнопки стеклоподъемника.
13. Предохранители, обслуживающие систему ЦЗ.

На этой схеме показаны и обозначены не все элементы, но и так видно, что схема очень сложная, пожалуй, самая сложная среди основных электронных модулей автомобиля.

p, blockquote 16,0,0,0,0 —>

Одновременно, схема управления центрального замка имеет наиболее длинную электропроводку, которая разнесена по всему салону автомобиля, имеет гибкие гофрошланги в местах перехода в дверное пространство. Кроме прочих сложностей, двери автомобиля имеют максимальную подвижность относительно салона, их внутреннее пространство подвержено коррозии.

p, blockquote 17,0,0,0,0 —>

Несмотря на перечисленные трудности, модели автомобилей после 2000-го выпуска имеют достаточно надежные электронные системы центрального замка, их основные неисправности часто определяются механическими поломками, неисправностью контактов, износом подвески дверей.

p, blockquote 18,0,0,0,0 —>
