Особенности проведения ремонта двигателя Чери Тиго, замена поршней, гильзовка

Двигатель Чери Тиго имеет сложные конструктивные особенности. Однако наличие даже незначительного опыта проведения ремонтных работ позволяет устранить все основные виды поломок собственноручно.

В частности, можно провести замену поршней, кольца, пальца или даже гильзовку.

Достаточно подготовить все необходимые инструменты, включая подъемник, после чего можно приступать к работе.

При этом все работы по ремонту двигателя Чери Тиго и его основных составляющих проводятся поэтапно:

Итак, снимаем мотор Чери Тиго объемом 1,8 л.

Вот тут вот находится знак Чери.

По всей видимости двигатель перегрели.

Это привело к потере мощности.
Теперь необходимо провести капитальный ремонт двигателя Чери Тиго.
Найти ремонтные комплекты достаточно тяжело.
По этой причине заказали по отдельности все необходимые детали.
Начинаем с полной разборки и дефектовки.
Начинаем разбирать двигатель.
Первым делом необходимо снять сцепление Чери Тиго.

Выкручиваем шесть болтов, на которых он фиксируется.

Предварительно вставляем болт вот в это отверстие.

Вставляем отвертку вот сюда, в зубья.

Это позволит застопоритьмаховик.
Второй рукой выкручиваемболты.

После снятия корзины маховика переходим к дальнейшей разборке двигателя Чери Тиго.

Для этого откручиваем вот эти 6 болтов.

Они крепят маховик к коленчатому валу.
Для этого потребуется ключ на 16 и рычаг.

Снова устанавливаем болт в это отверстие.

А отверткой стопорим вот здесь.

Маховик Чери Тиго сняли.

Теперь разбираем непосредственно мотор.

Используем головку на 10.

Откручиваем вот эти четыре болта.

И потом все остальные по кругу.

Не забываем открутить вот эти два длинных болта.

Откручиваем картер двигателя.

Он, кстати, на Чери Тиго алюминиевый.
Прокладка при заводской сборке не предусмотрена.

Так что картер садится на герметик.
Также имеются две направляющие.
Одна вот здесь.

Маслозаборник в нормальном состоянии.

И вот здесь такой вот отлив масляной.

А в поддоне видны следы какой-то странной стружки.

Дальше будем снимать маслозаборник.

И снимем противоотлив, который в Чери Тиго пластиковый.

А потом перейдем к масляному насосу, который крепится на четырех болтах вот здесь.

Сняли противоотлив и маслозаборник.

Тут вот стоят резиновыепрокладки, их нельзя потерять.

Полностью выкручивать не будем, потом вернемся к ним.
Сейчас открутим вот эту плиту.

Она идет цельной и держит коленчатый вал.

Вот основные болты, которые прижимают коленвал Чери Тиго.

И по краям идут вспомогательные болты.

Сейчас снимаем эту плиту.

Она также посажена на герметик.
И также есть направляющие.
Плиту придется аккуратно сбивать и только потом снимать.
Останется на месте коленчатый вал и масляный насос Чери Тиго.

Тут уже, кстати, болты выкрутили.

Коленчатый вал можно доставать.
Но перед этим надо открутить ранее ослабленные болты.

Вкладыши на плите в нормальном состоянии.

На шейках коленчатого вала также повреждений нет.

Они подписаны вот здесь, так что их не спутать.

Достаем крышки и снимаем коленвал.
Шатунный вкладыш Чери Тиго немного поврежден.

На второй чашке шатунный вкладыш лопнул пополам.

После чего его еще и немного провернуло.

Это создавало стук при езде.
На этом вкладыше есть большие канавы, с которых и появилась стружка.

Причиною этому послужил перегретый мотор.
Достаем коленвал.
Достали поршни Чери Тиго.

На первом поршне заметны повреждения.

Это также произошло из-за перегрева.
В цилиндрах также заметны небольшие повреждения в виде царапин.

Конечно, можно было установить кольца, и двигатель еще поработал бы нормально.
Однако будем заказывать новые детали и все заменять.
Также надо заменять второй шатун.

Необходимо будет отшлифовать и коленчатый вал.
Устанавливаем новые детали взамен старых.
Проводим сборку в обратном порядке.

Проведение разборки, дефектовки и ремонта двигателя Чери Тиго потребует много времени. Также необходимо обладать определенными навыками для выявления неполадок, определения способов их устранения.

Обнаружив первые признаки неполадок в работе двигателя, необходимо как можно быстрее провести его диагностику и ремонт.

Решение проблем на первых этапах позволит избежать сложных ситуаций и обеспечит длительное функционирование двигателя Чери Тиго без дорогостоящего ремонта.

Скачивание книги

После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:

Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.

Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги

В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

На карте стоит ограничение на оплату покупок в интернет
Пластиковая карта не предназначена для совершения платежей в интернет.
Пластиковая карта не активирована для совершения платежей в интернет.
Недостаточно средств на пластиковой карте.

Ремонт Chery Tiggo (T11)

Автомобильный портал etlib.ru предлагает квалифицированную помощь владельцам компактного китайского кроссовера Chery Tiggo (T11). Грамотно написанное руководство по ремонту Чери Тигго, а также широкий выбор статей на разную тему, фото и видео материалы и многое другое всегда к услугам наших посетителей. Если по какой-либо причине вы не нашли то, что искали, рекомендуем задать вопросы нашим экспертам онлайн.

В процессе эксплуатации китайского кроссовера, в принципе, особых проблем не возникает. Но все же есть характерные неисправности Чери Тиго, поэтому собрание руководств, по сути аналог книги по ремонту Чери Тигго, окажется полезным. Отсюда владельцы и любители автомобиля могут почерпнуть информацию о том, как проводится замена масла, замена ремня ГРМ, замена сайлентблоков или замена колодок. Если возникнут проблемы с подачей топлива, то кстати окажется замена бензонасоса.

Технические характеристики

Модель	SQR481FC
Рабочий объём	1.8
Топливо	Бензин
Тип	4-цилиндровый,16-клапанный
Блок цилиндров	представляет собой единую отливку, образующую цилиндры, рубашку охлаждения, верхнюю часть картера и пять опор коленчатого вала, выполненных в виде перегородок картера — изготовлен из специального высокопрочного чугуна с цилиндрами, расточенными непосредственно в теле блока
Головка блока цилиндров	изготовлена из алюминиевого сплава по поперечной схеме продувки цилиндров (впускные и выпускные каналы расположены на противоположных сторонах головки)
Коленчатый вал	вращается в коренных подшипниках, имеющих тонкостенные стальные вкладыши с антифрикционным слоем
Шатуны	стальные, кованые, со стержнем двутаврового сечения
Поршни	изготовлены из алюминиевого сплава
Привод ГРМ	зубчатый ремень, натяжение ремня обеспечивается натяжным роликом
Диаметр цилиндра/ход поршня (мм)	81×89.5
Степень сжатия	10.5
Номинальная мощность (кВт/об.мин)	97/5750 (132.0л.с.)
Макс. крутящий момент (Нм/об.мин)	170/4300～4500
Литровая мощность (кВт/л)	53.8
Габаритные размеры Д×Ш×В (мм)	641×613×644
Вес (кг)	160
Стандарт выхлопов	Евро-4
Регулировка зазоров клапанов	проводится гидрокомпенсаторами, соединенными каналами с системой смазки
Система смазки	комбинированная
Система вентиляции картера	закрытого типа не сообщается непосредственно с атмосферой
Система охлаждения	герметичная, с расширительным бачком, состоит из рубашки охлаждения, выполненной в литье и окружающей цилиндры в блоке, камеры сгорания и газовых каналов в головке блока цилиндров

Полный привод, раздаточная коробка Чери Тиго

В китайском кроссовере реализована схема подключаемого с помощью электромагнитной муфты полного привода. Он активизируется при пробуксовке передних колес. Крутящий момент на задние колеса передается посредством раздаточной коробки, а момент между осями распределяется с помощью электромагнитной муфты. Последняя получает необходимые сигналы от ЭБУ. Сама муфта не требует обслуживания, а вот масло в раздатке нужно менять. Это, как и профилактическая обработка геомодифкатором трения, продлит ресурс автомата Чери Тиго. Для раздатки используется тот же состав RVS-Master, что и для коробки.

Ресурс 1.6-литровых моторов

Силовых установок с рабочим объемом 1.6 литра за всю историю существования модели было не так много – всего две. Поэтому, изучая вопрос ресурс двигателя Чери Тигго 1.6, прежде всего, нужно детально рассмотреть выносливость и надежность движков SQR481F и SQRE4G16.

SQR481F

Китайский двигатель с рабочим объемом 1597 куб. см получил рядное расположение цилиндров, инжектор и жидкостное охлаждение. В пике он генерирует 147 Нм крутящего момента при 4500 оборотах в минуту. При этом его максимальная мощность составляет 119 лошадиных сил, что можно считать неплохим показателем для такого небольшого и малогабаритного двигателя. Мотор оснащен двумя распределительными валами DOHC, которые приводят в действие зубчатый ремень газораспределительного механизма. Головка блока цилиндров изготовлена преимущественно из алюминия, а вот блок полностью чугунный с расточенными внутри цилиндрами. Коленчатый вал обычный с подшипниками и укрепленными вкладышами с защитным покрытием. Поршни наполовину алюминиевые и получили специальные канавки под маслосъемные кольца.

Конструктивных изъянов двигатель не имеет и при должном уходе ходит довольно долго. Однако немалая часть автовладельцев сетует на капризность силовой установки. Двигатель не любит моторное масло сомнительного качества, поэтому заливать в движок стоит только оригинальный, рекомендованный производителем продукт. Уже после прохождения первых 10 тыс. км необходимо заменить смазочный материал системы, поменять воздушные фильтры

Важно проверить состояние охлаждающей жидкости, а на рубеже 40 тыс. км стоит провести её плановую замену. Сверхресурсом двигатель не отличается, стоит ориентироваться примерно на 250 тысяч километров пробега, в лучшем случае движок способен выработать 280 тыс

км

Сверхресурсом двигатель не отличается, стоит ориентироваться примерно на 250 тысяч километров пробега, в лучшем случае движок способен выработать 280 тыс. км.

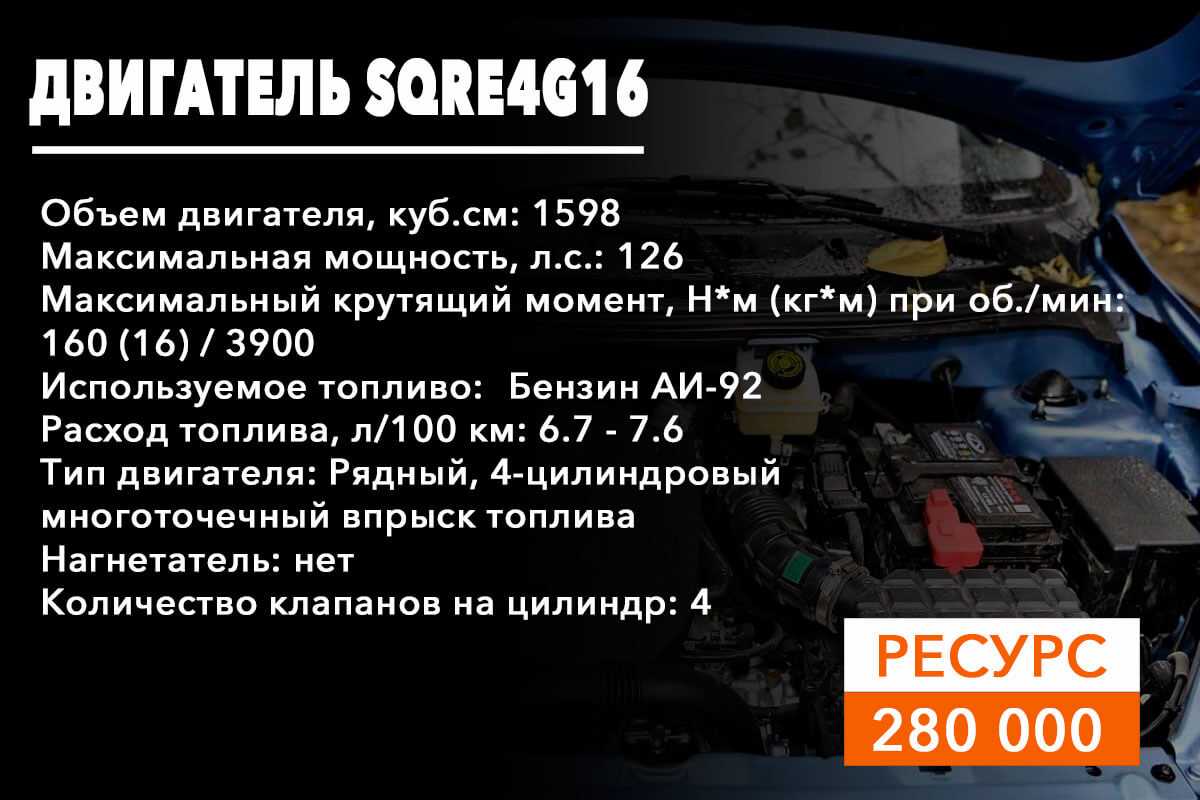

SQRE4G16

1.6-литровый мотор SQRE4G16 относится к числу силовых агрегатов семейства ACTECO. Название ACTECO образовалось за счет сотрудничества двух крупных компаний – AVL и Chery. По своей архитектуре это обычный рядный 4-цилиндровый двигатель с выполненным из чугуна блоком цилиндров и алюминиевой 16-клапанной ГБЦ. Компоновка газораспределительного механизма с двумя валами DOHC, двойным механизмом регулировки фаз газораспределения DVVT. В плане технологичности и конструктивных особенностей мотор напоминает японскую разработку от Mitsubishi, но был подвержен ряду серьёзных инженерных доработок. Во-первых, увечили диаметр и ход поршней, что повлекло за собой в SQRE4G16 и увеличение степени сжатия. Во-вторых, в этом движке задействована система изменения длины впускного тракта.

Мотор работает под управлением электронного блока управления Bosh ME7.8.8, который запрограммирован под стандарты Евро 4-5. Приводом газораспределительного механизма выступает цепь, рассчитанная на весь эксплуатационный период установки. Другое дело, что хватает её максимум на 100-120 тысяч километров, после чего потребуется замена цепи ГРМ. Вместе с цепью нужно менять звездочку, «башмак», успокоитель и натяжитель. Поршневая группа выполнена довольно качественно: в ходе её изготовления применили алюминий для выплавки поршней и чугун для шатунов. Доказательством технологичности двигателя является его оптимизированная конструкция, способствующая максимально эффективному сгоранию топлива в камерах, следовательно, высочайшему уровню полезности при минимальном расходе топлива. Что касается ресурса двигателя SQRE4G16, то автовладельцу лучше всего рассчитывать на 280 000 километров пробега.

Замена ремня ГРМ на моторах Т11 2.0 и 2.4 л

Подробная инструкция по замене ремня ГРМ приведена в мануале по эксплуатации Чери Тигго. Мы лишь приведем главные этапы замены, характерные для моторов на 2.0 и 2.4 л.

Сделайте следующие шаги:

Снимите защитный кожух двигателя, если он установлен.
Демонтируйте оба расширительных бачка (ГУР и ОЖ). Они фиксируются с помощью пластиковых защелок (CH-20010), поэтому здесь трудностей быть не должно.

Отбросьте разъем датчика положения коленвала.
Демонтируйте верхнюю крышку ГРМ. Она фиксируется с помощью четырех болтов, имеющих разную длину. Из них три на «8» и только один на «6». После демонтажа отложите их в сторону во избежание путаницы.

Выкрутите нижний болт натяжителя ремня ГУР (головка на 15). Здесь же, но в передней части, отпустите еще один болт (ключ на 14), а после демонтируйте ремень гидроусилителя.

Выкрутите натяжной механизм ремня генератора и демонтируйте его с авто.
Внизу генератора с помощью ключа на «14» ослабьте болт нижнего крепления (того, что удерживает генератор), подайте источник питания вперед и демонтируйте генераторный привод.
Демонтируйте колесо справа спереди. На этом же этапе снимите защиту.

После демонтажа колеса (с его стороны) выкрутите ключом на 14 две пары болтов, удерживающих шкив приводного ремня ГУР.

Демонтируйте правую подушку мотора, которая фиксируется с помощью пары шпилек и одного болтового соединения.

Снимите с помощью ключа на 10 шкив привода помпы (удерживается с помощью двух пар болтов).

Выставьте ремень ГРМ с помощью меток

Важно, чтобы совпали все четыре — на распределительном, балансировочном (переднем и заднем), а также на коленвалах (смотрите фото ниже).

Выкрутите кронштейн ГУР и уберите его в сторону для получения доступа к установке роликов.
Демонтируйте все ремешки и ролики.

Также снимите автоматический гидравлический натяжитель ролика. Его необходимо менять вместе с ремешком.

Возвращайте все на место — ремень, ролики, гидропривод натяжителя, балансировочный ремень, приводные ремни генератора, ГУР и другие демонтированные ранее элементы.

Будьте внимательны и запомните, как был установлен ремешок ГРМ перед демонтажем. Всегда смотрите на метки — они обязательно должны совпадать. Если на новом ремешке имеются стрелки, они должны показывать по направлению движения ремня при работе мотора.

Что сказано в руководстве по ремонту и эксплуатации?

Почему гнет клапана при обрыве ремня ГРМ

Едешь едешь на своем чудном автомобиле, и вдруг какой-то стук и машина остановилась. Так примерно происходит обрыв ремня. Все бы ничего, если бы просто порвался ремень, но на некоторых двигателях сразу гнутся клапана. Отчего это происходит?

Дело в том, что, когда ремень газораспределительного механизма порвался, останавливается распределительный вал, который привод в движение клапана, а коленвал ДВС продолжает вращаться и толкать поршни. Клапаны, которые должны закрыться остаются в опущенном положении и поднимающиеся поршни встречаются с ними.

Как происходит сгибание клапанов:

Цепь или ремнь ГРМ порвался.
Распредвал перестал вращаться.
Коленвал продолжает вращаться и толкать поршни.
Клапаны, которые опустились и поршни, которые поднимаются вверх встречаются в верхней мертвой точке (ВМТ).
Поршни крепче, чем клапаны, поэтому поршни гнут клапана.

То есть, если порвался ГРМ, распредвал резко останавливается, а коленчатый вал двигателя (даже если сразу успели заглушить) продолжает вращаться. Распределительный вал моментально останавливается и не имеет остаточного вращения, потому что возвратные пружины тормозят его кулачки. Пока коленвал ДВС вращается, поршни будут бить по открытым клапанам. Хоть материал поршней крепче и прочнее, бывает, что ломаются сами поршни от встречи с клапанами.
