Ошибка p0721

Датчик скорости входного вала АКПП

Измеренная скорость вращения входного вала АКПП преобразуется в электрический ток. Передача информации может осуществляться как постоянным, так и переменным напряжением, пропорциональным частоте вращения.

Измеритель скорости

Частой неисправностью является механическое повреждение корпуса, в результате чего устройство перестает быть герметичным. Причина разрушения кроется в продолжительном температурном воздействии или некачественном изготовлении. Ремонт в таком случае заключается в замене датчика на новый.

Под влиянием агрессивной среды в узле окисляются контакты. Это приводит к пропаданию сигнала, и в ЭБУ может передаваться его неверное значение. Для устранения неисправности можно зачистить контакты. При сильном окислении, рекомендуется заменить устройство на новое, так как в результате удаления налета стирается защитное покрытие, и контакты повреждаются в ускоренном темпе.

Датчик частоты вращения входного вала (входной сокрости) АКПП: назначение, неисправности, ремонт

Среди различных датчиков, которые тесно взаимодействуют с ЭБУ коробкой автомат и могут быть причиной неисправностей, следует отдельно выделить датчик входного и датчик выходного вала АКПП. Если говорит о датчике входной скорости АКПП, его задачей является диагностика неполадок, управление моментами переключения передач, регулировка рабочего давления, а также выполнение блокировки гидротрансформатора (ГДТ).

В двух словах, датчик передает на блок управления показания (сигналы постоянного или переменного тока). Сам сигнал напряжения этого датчика является пропорциональным частоте вращения входного вала коробки.

Признаками того, что датчик входной скорости АКПП вышел из строя или работает некорректно, является заметное ухудшение динамики автомобиля, плохой и слабый разгон, загорание «чека» на панели приборов или переход коробки автомат в аварийный режим.

В такой ситуации многие водители считают, что причиной является низкое качество топлива, неисправности системы питания двигателя или загрязнение трансмиссионного масла.

При этом следует учитывать, что вместо чистки инжектора или замены масла в коробке автомат может быть необходима углубленная диагностика АКПП или проверка датчика частоты вращения входного вала коробки.

Зачастую датчик выходит из строя не сразу, а постепенно. Другими словами, периодически может моргать лампа HOLD или A/T, причем если остановить автомобиль, перевести коробку из режима «D» в «N», заглушить и завести двигатель, проблема может исчезнуть на какое-то время. Во время диагностики определяется ошибка P0715 (неисправность в цепи датчика частоты вращения входного вала КПП).

Если же аварийная лампа горит/моргает постоянно, коробка упала в аварию (включается только 3-я передача, переключения жесткие, заметны рывки, толчки, машина не разгоняется), тогда нужно проверить датчик входного вала.

Указанная проверка зачастую позволяет быстро определить проблему, особенно если она связана с работой датчика частоты вращения вала АКПП. Кстати, в большинстве случаев некорректно работающий датчик входной скорости АКПП нужно менять на новый или заведомо исправный.

Как правило, хотя датчик является надежным и достаточно простым электронным устройством, в процессе эксплуатации могут возникать неполадки. Неисправности в этом случае обычно сводятся к следующим:

• Поврежден корпус датчика, имеются дефекты, возникли проблемы с его герметизацией. Обычно корпус может повреждаться в результате значительных перепадов температур (высокий нагрев и сильное охлаждение) или механического воздействия. В этом случае нужна замена на новый элемент.
• Сигнал от датчика не постоянный, проблема плавающая (сигнал пропадает и снова появляется). В такой ситуации возможны как проблемы с проводкой, так и окисление/повреждение контактов в корпусе датчика. Если это так, в ряде случаев датчик можно не менять. Чтобы отремонтировать неисправный элемент, нужно разобрать сам корпус, выполнить чистку контактов (при необходимости пайку), после производится обжимка контактов, изолирование и т.д.

Чтобы провести диагностику без сканера, для начала изучается мануал, чтобы точно определить место установки датчика и его рабочие параметры. На многих автомобилях достаточно снять АКБ, корпус воздушного фильтра, после чего появляется доступ к датчику (может быть расположен на корпусе вблизи подушки АКПП).

Затем нужно снять датчик и проверит его при помощи мультиметра, сравнив показания с теми, которые указаны в мануале. Если заметны отклонения от нормы, выполняется замена или ремонт датчика входного вала АКПП.

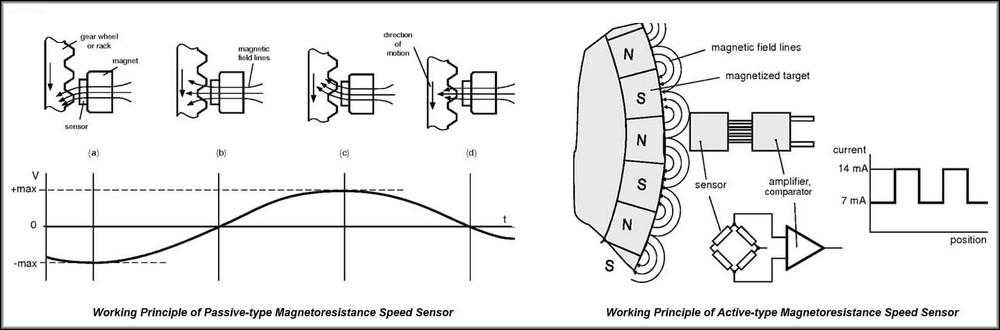

Принцип работы

Как уже я писал, устройство фиксирует количество оборотов вала после переключения на одну из передач АКПП. Процесс работы датчика Холла таков:

1. Во время работы электромагнитный датчик создает особое электромагнитное поле.
2. Когда через датчик проходит выступ колеса или зуб шестеренки, установленного в нем «импульсного колеса», это поле изменяется.
3. Начинает действовать так называемый эффект Холла. Иными словами, образуется электрический сигнал.
4. Он преобразуется и поступает в электронный блок управления АКПП.
5. Здесь считывается компьютером. Низкий сигнал – это впадина, а высокий – выступ.

Как проверить ДС?

Исправность датчика скорости АКПП проверяется по работе шкалы отображения скорости (спидометра).

Порядок действий при диагностике:

• снять детектор;
• подсоединить его к вольтметру, который должен работать в режиме измерения переменного напряжения;
• вручную придать вращение датчику;
• проверить как вольтметр на это реагирует — в том случае, если прибор исправен, показания будут равны 0,5 В. Если стрелки тестера не ответили на вращение — это значит, что анализатор сломан и его необходимо заменить на новый.

Если вольтметр показал исправность датчика, необходимо проверить проводку или обратиться к специалистам для полноценной диагностике всех систем автомобиля.

Кроме описанных выше причин поломок детекторов, они также могут выходить из строя по причине несоблюдения правил эксплуатации. Это относится абсолютно к любому прибору или устройству. Во всех инструкциях указан минимальный срок службы.

Многие жалуются, что он не соответствует фактическому. Но стоит знать, что данные сроки применимы лишь к тем приборам, которые используются согласно правилам эксплуатации. Если не следовать им, длительность жизни устройства значительно сократится.

Схема работы датчика скорости АКПП

Для продления времени работы датчиков скорости автомата нужно придерживаться простейших правил — придерживаться скоростного режима, своевременно менять масло в АКПП. Для автомобилей с автоматической коробкой не рекомендуется буксировать другие транспортные средства.

При соблюдении таких простых правил водитель может быть уверен, что датчик прослужит весь свой срок без сбоев (а может и гораздо дольше).

Понимание того, за что отвечает датчик скорости АКПП, детектор ОЖ, системы вентиляции и многое другое, поможет вовремя разобраться в неисправностях автомобиля и своевременно их устранить, либо обратиться на станцию технического обслуживания за квалифицированной помощью.

Разновидности автомобильных датчиков оборотов двигателя

Есть несколько типов автомобильных измерителей вращений двигателя по принципу создания и регистрации изменений в чувствительной среде.

Индукционные (индуктивные)

Индуктивные датчики синхронизации оборотов двигателя самые простые, распространенные, дешевые, но это не уменьшает их эффективность.

Основной элемент индукционных детекторов числа вращений ДВС — катушка, намагничивающая сердечник и создающая магнитные потоки.

В следующем объяснении цифровые ссылки на рисунок ниже. Индуктивный датчик синхронизации устанавливается сразу напротив зубчатой ферромагнитной части КВ (7). На ней также есть небольшой воздушный зазор (место, где отсутствуют выступы). Датчик внутри состоит из стального намагниченного сердечника (полюсный контактный стержень, 4), с обмоткой тонкой медной, изолированной эмалью, проволокой (5), наподобие как у трансформаторов. Данный элемент связан с постоянным магнитом (1).

Алгоритм работы:

1. Полюсный контактный штырь распространяет магнитополе, которое проходит на зубчатый вал.
2. Зубцы задевают магнитопоток, идущий через катушку, его свойства на выступах и впадинах меняются. На первых этот рассеиваемый поток становится более концентрируемым (пучок). На вторых, наоборот, осуществляется ослабление указанного явления.
3. Вышеуказанные трансформации индуцируют на витках обмотки выходное переменное напряжение с определенной синусоидой. Величина пропорциональная скорости и количеству оборотов (рис. 2). Амплитуда быстро растет с их повышением (от нескольких мВ до 100 В и больше). Достаточное значение образовывается, начиная с минимального числа вращений от 30/мин.

Оптические

Конструкция состоит из ИК-светодиода с установленным напротив него приемником. Между элементами — зубцы коленвала. Линия излучения пересекается этими выступами, что фиксирует приемник и отправляет соответствующий импульс на ЭБУ. Применяются реже.

Активные

Далее рассмотрим так называемые «активные» датчики вращений мотора, работающие по магнитостатическому методу. При них на амплитуду выходного импульса не влияет число оборотов, поэтому становятся доступными измерения интенсивности поворотов КВ при чрезвычайно низком количестве таковых (квазистатический мониторинг). Такие изделия намного более продвинутые, с расширенными возможностями.

Датчики числа вращений двигателей с дифференциальными детекторами Холла

На токопроводящей пластине, пропускающей в вертикальном направлении магнитную индукцию, поперечно к течению тока можно фиксировать пропорциональное его направлению, так называемое напряжение Холла.

Рисунок со схемой данного варианта выше. В таком дифдатчике ДПКВ поле создается постоянным магнитом (1). Два сенсора Холла (2 и 3) размещены между магнитом и кольцом, продуцирующим импульсы (4). В магнитопотоке происходят изменения в зависимости от того, что оказывается на нем — впадина или зубец. Разностью сигналов двух сенсоров снижается возмущение, уровень отклонений, улучшается соотношение сигнала и шума. Боковые участки сигнала могут анализироваться без оцифровки прямо на блоке управления.

Зубчатые колеса синхронизации могут быть не только ферромагнитными, но и многополюсными, где немагнитный носитель из металла снабжен кусочком специального пластика, который попеременно намагничивается. Северные и южные полюсы такого элемента выполняют роль делений.

AMR

Чувствительная часть AMR сенсоров синхронизации оборотов автомобиля сделана из магниторезистивного состава.

АМР — анизотропный магниторезистивный. Первый термин означает, что электросопротивление этого материала зависит от направленности воздействующего магнитополя. Такой сенсор установлен между магнитом и импульсным диском (аналог зубчатого, как при индуктивных сенсорах).

При вращении импульсного активного диска линии поля изменяют свои параметры, что формирует синусоидальное напряжение, усиливаемое схемой обработки данных, преобразовываемое ею в импульс прямоугольной геометрии.

GMR

В данном случае применяется инновационная технология Giant Magneto-Resistance. Такой сенсор намного чувствительнее, чем AMR — тут возможны значительные воздушные промежутки.

GMR-датчики оборотов двигателя применяются для сложных условий, высокая сенситивность создает меньше шумов, погрешностей сигнала.

Продвинутые ГМР детекторы оснащают двухпроводными портами, они же иногда встречаются в сенсорах вращения Холла.

На каких автомобилях чаще встречается данная проблема

Проблема с кодом P0715 может встречаться на различных машинах, но всегда есть статистика, на каких марках эта ошибка присутствует чаше. Вот список некоторых из них:

• Alfa Romeo
• BMW (БМВ Х3, БМВ Х5)
• Chery (Чери QQ)
• Chrysler (Крайслер Кроссфаер)
• Daihatsu
• Dodge (Додж Интрепид)
• Fiat
• Ford (Форд Куга, Мондео, Таурус, Фокус, Эксплорер)
• Honda (Хонда Джаз, Прелюд, СРВ)
• Hyundai (Хендай Санта фе, Соната, Элантра)
• Kia (Киа Маджентис, Седона)
• Mazda (Мазда 3, Мазда 6, Демио, Протеже, Трибьют, Фамилия, MPV)
• Mercedes (Мерседес Спринтер, w203, w211)
• Mitsubishi (Митсубиси Аутлендер, Галант, Лансер, Монтеро, Паджеро)
• Nissan (Ниссан Жук, Кашкай, Ноут, Теана, Х-Трейл)
• Opel (Опель Астра, Вектра)
• Renault (Рено Дастер, Меган)
• Skoda (Шкода Фабия)
• Subaru
• Suzuki
• Toyota (Тойота Камри)
• Volkswagen (Фольксваген Гольф, Джетта, Пассат, Тигуан)

С кодом неисправности Р0715 иногда можно встретить и другие ошибки. Наиболее часто встречаются следующие: P0122, P0160, P0446, P0700, P0707, P0716, P0717, P0720, P0722, P0730, P1529, P2207, P3007.

Техническое описание и расшифровка ошибки P0715

Этот диагностический код неисправности (DTC) является общим кодом трансмиссии. Ошибка P0715 считается общим кодом, поскольку применяется ко всем маркам и моделям транспортных средств. Хотя конкретные этапы ремонта могут несколько отличаться в зависимости от модели.

Код неисправности P0715 отображается, когда модуль управления трансмиссией (PCM) обнаруживает неисправность в цепи для турбинного датчика скорости, известного как «А». Обозначение «А» обычно зарезервировано для транспортных средств, оборудованных OBD-II, которые используют несколько датчиков скорости входа или турбины.

Входной датчик скорости турбины обычно представляет собой электромагнитный трехпроводной датчик. Используемый для контроля входной скорости передачи (распознается PCM как обороты в минуту).

Датчик расположен рядом с задней частью гидротрансформатора (на входном валу трансмиссии). Устанавливается либо с помощью болта, либо ввинчивается непосредственно в картер трансмиссии.

На главном валу трансмиссии имеются специальные канавки, которые проходят в непосредственной близости от конца датчика. Когда канавки проходят мимо датчика, цепь прерывается, и формируется электронный импульс. Этот импульс, принимается PCM как шаблон формы волны, который он опознает как входной сигнал скорость турбины.

Входная скорость турбины сравнивается со скоростью вращения двигателя, процентной нагрузкой двигателя и выходной скоростью трансмиссии. Делается это для определения желаемой входной скорости об/мин. Если фактическая скорость не совпадает с желаемой скоростью, код P0715 будет сохранен, и загорится лампа неисправности «Check engine».

Замена датчика входного вала АКПП

Ремонт и замена поврежденного датчика измерения частоты вращения выходного вала проводится следующим образом:

1. Откройте капот и снимите воздушный фильтр, чтобы подобраться к устройству.
2. Отсоедините его от разъемов.
3. Проверьте корпус на герметичность. Если все нормально, то вскройте устройство.
4. Проверьте напряжение и сопротивление прибора.
5. Если износились зубья шестеренки, то замените ее на новую.
6. Проверьте контакты и очистите их.
7. Если прибор в плохом состоянии, то замените его и установите новый.
8. После того, как выполнены все процедуры по установке нового, проверьте АКПП на ошибки сканером.
9. Если ошибки не исчезли, то проверьте клеммы и провода. Они могут быть погрызаны мышами или кошками.
10. Замените их, если необходимо.

Источник

Ремонт датчика скорости в ТОП АКПП

Мастера сервиса ТОП АКПП производят качественный ремонт всех элементов коробки в течение 3–5 дней. Для диагностики и ремонта датчиков скорости АКПП мы используем специальное оборудование, а в случае замены устанавливаем только сертифицированные комплектующие. На все виды ремонта мы предоставляем гарантию до 12 месяцев без учета пробега.

У нас есть услуга предоставления эвакуатора, который в любое время суток доставит автомобиль до ближайшего филиала. Чтобы записаться в сервис или оставить заявку на выезд эвакуатора обратитесь по номеру телефона на сайте. Для получения онлайн-консультации по ремонту АКПП заполните форму обратной связи, и наш оператор сразу свяжется с вами.

Принцип работы датчика скорости

В основе работы датчика скорости лежит эффект Холла. Импульсы с устройства направляются в ЭБУ автомобиля, где преобразуются в необходимые показания. Известно, что за один километр передается 6000 импульсов. Чем быстрее сигналы поступают к ЭБУ, тем выше скорость перемещения.

Электронный блок управления получает импульсы, обрабатывает их и выдает информацию на спидометр в понятном для человека виде. Для определения скорости в ЭБУ закладывается специальный алгоритм.

Как отмечалось, в основе работы датчика скорости лежит эффект Холла — физическое явление, подразумевающее появление напряжения при размещении проводника в магнитном поле.

В процессе езды на выходе изделия появляются сигналы прямоугольной или волнообразной формы напряжением от 1 до 5 Вольт.

Применение специальной схемы и программы позволяет рассчитывать текущую скорость машины и другие важные параметры — среднесуточный пробег, общее пройденное расстояние и прочие данные.

Для продвинутых ниже представлена принципиальная схема работы датчика скорости автомобиля.

Каковы симптомы ошибки P0721?

При появлении данной ошибки загорится индикатор Check Engine. Другими симптомами являются сбои в работе спидометра, пропуски зажигания в цилиндрах двигателя, задержка при переключении передач, невозможность переключения передач и жесткое переключение передач. Также при переключении передач можно услышать посторонние звуки, такие как хруст, скрежет или треск, или ощутить сопротивление. В некоторых случаях может заглохнуть двигатель при остановке автомобиля.

Следует отметить, что в редких случаях водители могут вовсе не заметить никаких признаков возникновения ошибки P0721.

Признаки поломки датчика переключения передач

Из-за чего датчик может выйти из строя? Причиной может быть стирание контактов из-за постоянной работы рычагом, попадание внутрь воды вследствие нарушения герметичности, особенно если не установлена защита картера. При выходе датчика переключения передач из строя управляющий блок перестает получать информацию о том, в каком положении стоит селектор. Признаков того, что датчик неисправен, несколько:

• на приборной доске активна лампочка «HOLD», акпп встает в аварийный режим. Заглушив мотор и повторно его запустив, проблему решить не удается.

Подробнее о том, что такое HOLD в АКПП

• Есть переключение лишь на первую скорость, остальные переключения отсутствуют.

• При движении отсутствуют переключения скоростей, как вверх (со 2 на 3, с на 4), так и вниз (с 4 на 3, с 3 на 2).

Это не полный перечень признаков неисправного датчика переключения передач КПП. Как уже было сказано, отсутствие информации заставляет автомобиль реагировать по-разному. Вопрос снимается компьютерной диагностикой акпп. А как же заменить этот датчик?

Специфика датчиков оборотов для электродвигателей

Сенсор оборотов электродвигателя намного сложнее в своих разновидностях, по спецификации и обслуживанию, хотя в основе принцип тот же — фиксация изменения генерируемого чувствительной среды, генерируемого напряжения, электросигнала, тока, и в том числе того же магнитного поля.

Принципы установки также подобные — приборы размещаются близко к реперному колесу, валу.

Измерители вращений для электроавтомобилей напоминают такие же устройства, как и для различных электроустановок, например, промышленных станков (токарных и прочих), верстаков, и даже бытовых приборов (стиральных машин, дрелей).

Функции датчиков оборотов электромоторов также выполняют тахогенераторы:

Схема работы тахометрических генераторов:

Что означает ошибка P0721

В автомобилях с коробкой передач с электронной системой управления датчик частоты вращения выходного вала расположен на конце выходного вала прямо перед ведущими осями. Это позволяет датчику считывать показания частоты вращения вала. Это необходимо, прежде всего, для определения момента переключения передачи и управления включением гидротрансформатора и электронного регулятора давления внутри трансмиссии.

Если PCM или ECM (модуль управления АКПП или модуль управления двигателем) обнаружит проблему, связанную с датчиком частоты вращения выходного вала, появится код ошибки P0721. Следует отметить, что даже если датчик неисправен, он все еще сможет работать, используя значения, полученные от других датчиков, для управления работой гидротрансформатора, синхронизации переключения передач и определения давления электронного регулятора.

Самостоятельная замена датчика входного вала

Для того чтобы осуществить замену прибора своими руками необходимо открыть капот и произвести демонтаж воздушного фильтра. После этого к прибору будет открыто доступное пространство, необходимо отсоединить его от проводов. Осматриваем внимательно корпус, он должен быть плотно закрытым и герметичным для того чтобы внутрь не попала влага. Если корпус герметичен, то вскрываем его.

Вскрытие необходимо делать для проверки устройства и попытки его реанимирования. Для этого используется мультиметр и замеряется сопротивление и напряжение устройства. Если значения нулевые, то устройство неисправно. Также смотрим на состояние шестеренки, если заметен большой износ, то ее нужно будет заменить. Осматриваем целостность контактной группы, возможно местами она будет окислена., при необходимости произвести зачистку. Если данные действия не помогли, то следует приступать к замене на новое устройство.

После того как новый прибор будет установлен и подсоединен к автомобилю, рекомендуется сразу же использовать сканер для того чтобы прочитать существующие ошибки. Если ошибки сохраняются, то необходимо проверить целостность проводки. В большинстве случаев один из проводов может быть окислен, пробит или же отходить от места соединения, что способствует появлению ошибок.

Если сканер не обнаружил ошибок, то следует запустить двигатель автомобиля и задействовать переключение КПП, смотря на приборную панель, убедившись в верности полученных данных. После этого делаем тестовый заезд на скорости не более 35 километров в час

Во время движение обращаем внимание на то, как работает коробка передач и корректно ли набираются обороты двигателя. Если наблюдаются проблемы, то рекомендуется обратиться в специализированный центр, поскольку причина может быть не только в датчике

При возникновении указанных неисправностей, водители часто думают, что проблема заключается в автоматической коробке передач, а поскольку ее замена и ремонт дорогостоящие, то не торопятся с ремонтными работами. Хотя проблема может крыться  в датчике частоты вращения входного вала, и его своевременная замена позволит комфортно передвигаться на автомобиле. Затягивание ремонтных работ может привести к поломкам автоматической коробки передач.

Датчик температуры всасываемого воздуха (ДТВВ)

Назначение датчика ДТВВ или IAT (английское сокращение) — подготовка оптимальной горючей смеси, необходимой для корректной работы силового узла.

Чаще всего устройство монтируется на кожухе воздушного фильтра или сразу за ним.

Главное условие, чтобы в месте установки проходил забор воздуха в силовой агрегат. Иногда ДТВВ является частью ДМРВ.

К признакам поломки можно отнести:

• нестабильность работы силового агрегата;
• «плавание» ХХ — резкое повышение или снижение;
• ухудшение динамических свойств;
• падение динамики;
• трудности с пуском силового агрегата;
• повышение расхода горючего, в частности, при больших морозах.

Причинами поломки ДТВВ часто являются:

• нарушение электрических соединений;
• поломка сигнальной проводки;
• небольшое напряжение;
• КЗ внутри ДТВВ;
• грязь на контактных соединениях.

Для проверки ДТВВ нужно проверить сопротивление с учетом изменения температуры.

В мануале к автомобилю должен быть график с интересующими данными. При этом существенные отклонения свидетельствуют о поломке устройства.

Также нужно проверить качество соединения проводов и померять напряжение на разъеме. Этот параметр при включенном зажигании должен быть на уровне 5 В.

В отличие от ряда других датчиков здесь возможно восстановление работоспособности без замены

В частности, проблему можно решить путем очистки, но действовать нужно осторожно

При этом помните, что настроить устройство не получится. Если чистка не дала результата, единственный выход — замена.

Подведем итоги

Как видно, датчик частоты вращения вала АКПП является простым элементом, при этом от его исправности напрямую зависит качество работы коробки автомат в целом. Если заметны какие-либо сбои и отклонения от нормы (машина плохо разгоняется, загорается «чек», моргает индикатор HOLD, передачи переключаются жестко и грубо, момент переключений сдвинут, наблюдаются запаздывания и т.д.), тогда в рамках проведения комплексной диагностики АКПП не следует исключать возможные неисправности датчика частоты вращения входного вала коробки автомат.

При этом сама замена может быть произведена своими силами в условиях гаража. Главное, отдельно изучить по мануалу всю необходимую информацию касательно места установки, особенностей снятия и последующего монтажа датчика входного вала АКПП.
