Полное руководство по приборным панелям bmw e34 и e32

Информационные дисплеи на приборной панели для технических сообщений и предупреждений.

В последние годы во всех современных автомобилях производители стали устанавливать в приборную панель информационные дисплеи, которые созданы в первую очередь для того, чтобы сообщать водителю более подробную информацию об автомобиле, а также о многих работающих системах в автомобиле. Как правило этот информационный экран установлен в машине по центру приборной панели.

На авторынке в наше время существует огромное количество автомобилей, которые оснащены подобным экраном, данный экран способен выводить на дисплей различную информацию об ошибках, различные предупреждения и т.п. сигналы.

Взаимозаменяемость и визуальные различия

Теперь перейдем к взаимозаменяемости, ведь в случае выхода из строя не всегда есть возможность найти такую же приборку, что была установлена.

Теоретически возможно заменить имеющуюся приборную панель на панель любого другого поколения, но нужно внимательно отнестись к выбору замены так как между ними много различий.

Начнем с очевидного – различий между приборными панелями, выпущенными для двух разных рынков: Европейского и Североамериканского. В силу различия требований законодательства приборные панели кардинально отличаются друг от друга.

Североамериканские приборные панели имеют следующие отличия:

Датчик топлива размечен иначе (пустой, ½, полный);
Спидометр градуирован в милях в час (мелким шрифтом указаны км/ч);
Экономайзер также размечен в милях;
Вместо условных обозначений – текст;

Теперь перейдем к отличиям между приборными панелями различных поколений, выпущенных для Европейского рынка.

На фото пример приборной панели BMW M5 E34 для Североамериканского рынка.

Различия тахометра

Существует три версии тахометра и при смене приборной панели, естественно тахометр должен совпадать с исходной:

Стандартный дизельный (до 6 000 об/мин)
Стандартный бензиновый (до 7 000 об/мин)
Специальный для M5 (до 8 000 об/мин)

Различия спидометра

Всего существует четыре различных версии спидометра. При замене тут также необходимо придерживаться той же версии, что и на установленной изначально приборной панели:

До 240 км/ч
До 260 км/ч
До 280 км/ч
До 300 км/ч

Версия, размеченная до 240 км/ч устанавливалась на:

E34

Версия, размеченная до 260 км/ч устанавливалась на:

E34
E32 730i (M30)
E32 730i (M60)
E32 735i (M30)
E32 740i (M60)

Версия, размеченная до 280 км/ч устанавливалась на:

E32 750i

Версия, размеченная до 300 км/ч устанавливалась на:

E34 M5

300-километровая версия использовалась исключительно на модели M5 E34. Достоверной информации, существует ли версия на 320 км/ч для E34 M5, кроме этого фото нет.

Индикатор уровня топлива

На европейских моделях индикатор уровня топлива различается только емкостью бака (еще на моделях с дизельным двигателем будет подписано «DIESEL» под значком бензоколонки).

Тут опять же при замене приборной панели нужно выбирать тот же тип указателя, что и на старой. В общем существуют следующие варианты:

R,20,40,60,90
R,20,40,60,80
R,20,40,60,80 (DIESEL)
R,25,50,75,100

Что касается емкости топливного бака, то большинство моделей оснащались пластиковым баком емкостью 80 литров. Однако достаточно редко можно встретить модели с металлическим баком емкостью 81 литр.

Исключение здесь – это M5, на которую всегда устанавливался металлический бак емкостью 90 литров (за исключением версий для Японии и стран с тропическим климатом, где ставился бак на 81 литр).

Технические различия приборных панелей

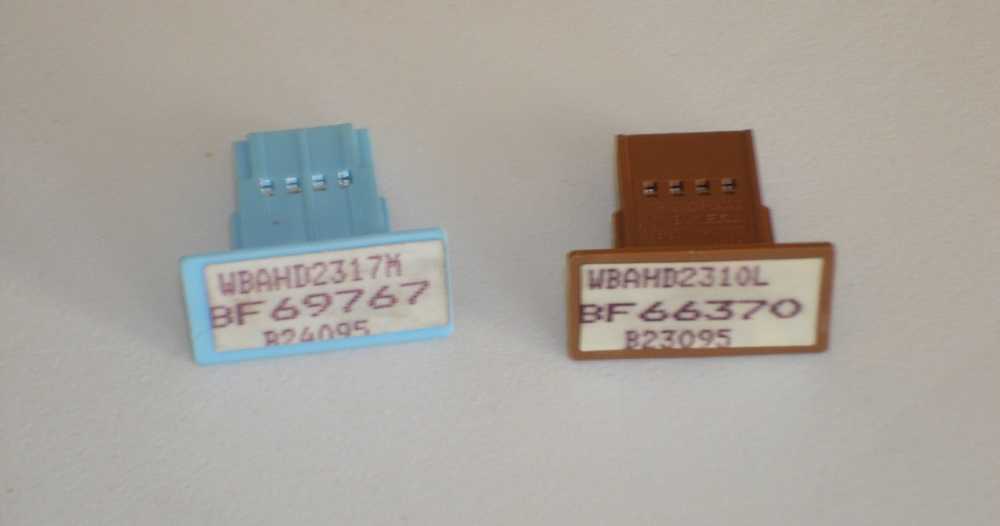

Каждая приборная панель оснащена чипом, который соответствует той спецификации машины, на которую она установлена. В приборках первого поколения (Gen I) чип вмонтирован в проводку. А вот на панелях второго (Gen II) и третьего (Gen III) поколений он монтируется в саму приборную панель с задней стороны.

По сути чип является EEPROM (электрически стираемое перепрограммируемое ПЗУ (ЭСППЗУ) – один из видов энергонезависимой памяти (таких, как PROM и EPROM). Память такого типа может стираться и заполняться данными до миллиона раз) и содержит следующую информацию:

Коэффициент масштабирования для спидометра (включая передаточное число редуктора);
Коэффициент масштабирования для тахометра;
Коэффициент масштабирования для уровня топлива;
Число цилиндров двигателя (4,6,8,12);
Данные о расходе топлива;
Информацию, установлен ли экономайзер или датчик температуры масла;
Систему измерения (км и мили);
Размер топливного бака (80,81,90);
Данные об интервале обслуживания;
Одометр;
Номер шасси;
Номер чипа;
BMW specific number;
Версию программного обеспечения;

Как вы понимаете, большинство этих параметров должно соответствовать вашему автомобилю, иначе на приборной панели и бортовом компьютере будут отображаться неверные данные. Поэтому нельзя просто взять и поставить чип из другой машины в свою.

Если к примеру число, описывающее количество цилиндров неверно, то тахометр покажет неверные значения оборотов двигателя. Экономазер также будет показывать неверное значение, как и все функции бортового компьютера, касающиеся расхода топлива, поскольку все расчеты расхода топлива основаны на времени открытия топливных форсунок и количестве цилиндров.

Обратите особое внимание, если планируете снять чип: чтобы избежать повреждения чипа необходимо отключить все разъемы на задней части панели приборов с отключенной аккумуляторной батареей и выждать несколько минут пока спадет остаточная энергия. Также поскольку OBC (бортовой компьютер) обменивается данными с чипом, то подключение к компьютеру должно быть отсоединено

Тут также необходимо выждать минимум минуту, после смены чипа. Это сбросит OBC и подготовит к работе с новым чипом

Также поскольку OBC (бортовой компьютер) обменивается данными с чипом, то подключение к компьютеру должно быть отсоединено. Тут также необходимо выждать минимум минуту, после смены чипа. Это сбросит OBC и подготовит к работе с новым чипом.

Ошибка 299 960 KM

Эта ошибка встречается исключительно на приборных панелях первого поколения. На панелях второго и третьего поколений она не встречается. Суть её в том, что когда одометр достигает пробега в 299 960 км или 300 000 миль он перестает отсчитывать пробег и застывает на этой отметке.

Как проверить, подвержена ли приборка этой проблеме:

Нажать и удерживать кнопку сброса одометра и повернуть ключ из положения I в положение II. На подверженных проблеме приборках покажет номер. На более новых не покажет ничего. Но если нажать и удерживать другую кнопку (Check Control) то после поворота ключа запустится самотестирование (об этом далее).
Задняя часть этих приборок серая. Более новые – белые или голубые;
Чип интегрирован в проводку, а не в приборную панель (об этом также далее);
На спидометре внизу указан номер позади буквы «K.». На более новых приборных панелях вместо этого указано «EG», что видимо означает «Electronisch Geregelt» или в переводе с немецкого – «с электронным управлением».

Виды приборных панелей

В общем случае на E34 существует три различных версии приборных панелей. Конечно это не совсем так. Дело в том, что на некоторых моделях (автомобили с так называемой Low-проводкой: 518i, 520i, 524td, 525td и 525tds) была установлена упрощенная приборная панель – к примеру, без функции Check Control. Первоначально они шли с механическим одометром, но с 09/1990 стал устанавливаться цифровой. Но в нашем руководстве мы в первую очередь остановимся на «полноразмерных» приборных панелях.

Также отдельно стоит выделить M5 E34. На них устанавливалась своя приборная панель, которую можно отличить по следующим признакам:

спидометр размечен до 300 км/ч;
тахометр – до 8 000 оборотов/мин;
указатель уровня топлива – то 90 литров;
вместо экономайзера – шкала температуры масла;
стрелки красные, а не белые;

Но вернемся к нашим, земным приборкам. Можно выделить три поколения (далее Gen от Generation, что значит поколение):

Gen I
– Серые – с начала выпуска до 02/1989
Gen II
– Белые – с 02/1989 до 09/1990
Gen III

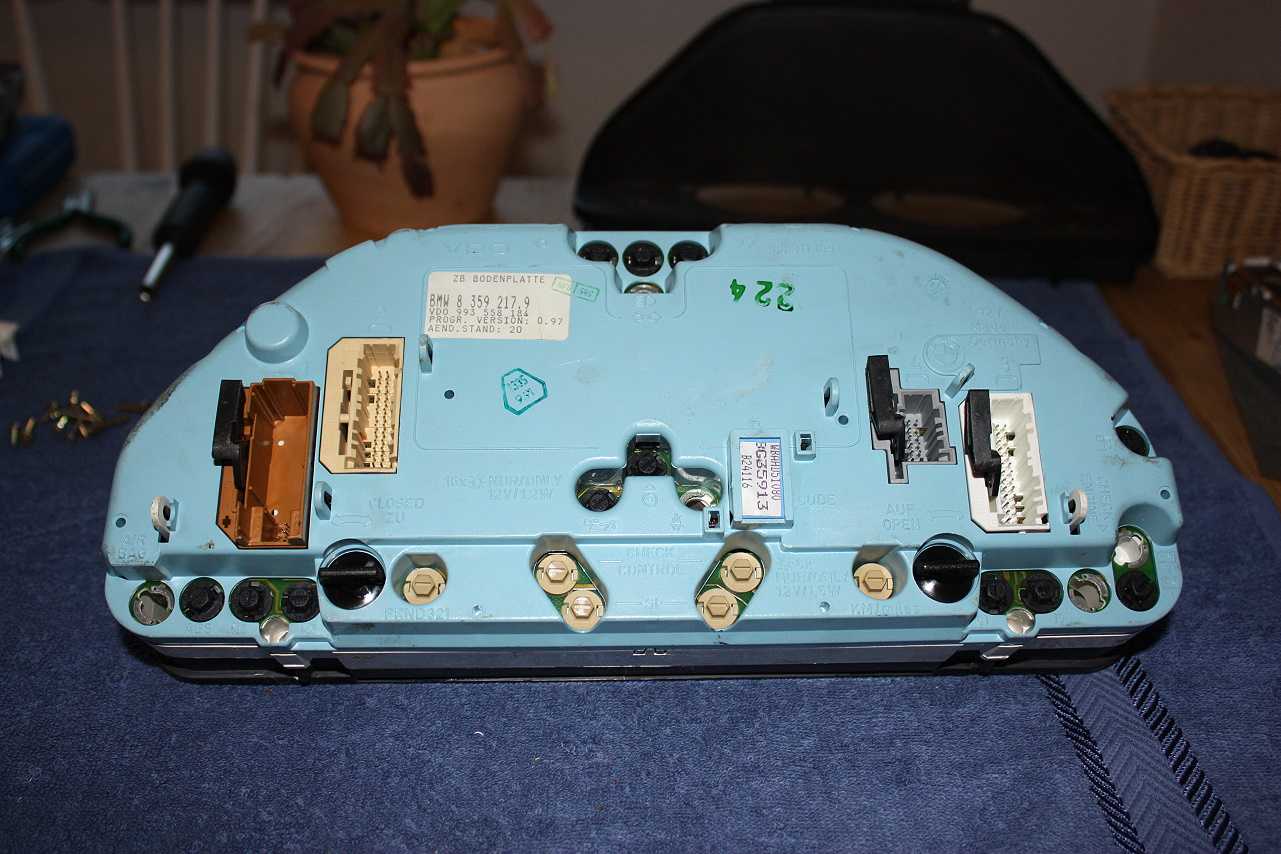

– Голубые – с 09/1990 и до конца

Кстати на семерку E32 устанавливались те же приборные панели, что и на пятерку.

Замена приборной панели Gen I на панели Gen II/III

Что же делать если, к примеру, у меня неисправная приборная панель первого поколения (Gen I) и я хочу избавиться от этой ошибки 299 960. Могу ли я просто подключить новую приборную панель Gen II/III?

Да, это возможно. Автор с сайта exx.se пробовал это на своей E34 535i (дата выпуска 07/07/1988). Он взял приборную панель Gen III с E34 525i (09/1991 с двигателем M50) и установил в свою 535i в которой изначально была панель Gen I.

Первое с чем вы столкнетесь – неожиданно обнаружите два чипа. Один из них в пучке проводов, который шел к старой приборной панели Gen I, а второй соответственно в задней части новой приборной панели Gen II/III. Можно просто проигнорировать этот факт и подключить все разъемы как обычно.

Дело в том, что на приборных панелях Gen II / III удалены все контакты, которые используются для подключения к чипу, расположенному в корпусе кабельного разъема. Фактически получается, что остается только один чип, подсоединенный напрямую к самой приборной панели – тот, который расположен на её задней части.

Вторая проблема в том, что серый разъем, на задней стороне панели приборов между поколениями Gen I и Gen II/III был перемещен от края левой стороны ближе к середине. При попытке подключить кабель к приборной панели он окажется очень коротким, но тем не менее, хоть это и неудобно, но подключение возможно.

Если вы не подключите серый разъем – то останетесь как минимум без спидометра и датчика уровня топлива.

Неисправности

С такими обозначениями в активном состоянии водители сталкиваться не хотят. Но порой

Аккумулятор. Говорит о падении напряжения в сети. Вероятно, есть проблемы с генератором;
Канистра с маслом. Или масленка. Как вам удобнее. Упал уровень масла в ДВС. При пуске загорается и тухнет, но это нормально. Если же лампа не гаснет, срочно проверьте уровень и давление;
Подушка безопасности. Имеет несколько вариантов отображения, включая надпись SRS. Есть проблема в работе системы пассивной безопасности. Подушки могут не сработать при аварии;
Восклицательный знак. Имеет ряд вариантов расшифровки, в зависимости от своего цвета, фона и дополнительных надписей. Потому лучше сразу заглянуть в руководство;
ABS. Как вы понимаете, этот значок говорит о проблемах с системой АБС;
ESP. Иногда горит некоторое время и тухнет, а порой остается гореть постоянно. Как вы поняли, здесь речь идет о проблемах с ESP;
Двигатель. Он же знак Check. В работе мотора появились ошибки, есть проблемы с его электронными системами. Нужно делать компьютерную диагностику;
Свечи накаливания. На дизельных авто значок аналогичен бензиновому Check.

С этими разобрались. Теперь двигаемся дальше.

Предупреждающие значки на щитке

Теперь предлагаем ознакомиться с предупреждающими индикаторами на приборке. Рассмотрим только самые встречаемые символы (видео опубликовал Кирилл Мухин).

	Желтый символ рулевого колеса сообщает о том, что нужно произвести адаптацию системы рулевого управления. Если же этот индикатор загорелся красным, то следует осуществить диагностику работоспособности усилителя, который может быть электрическим или гидравлическим.
	Знак ключа на фоне машины, как правило, мигает после того, как была включена охрана автомобиля. Если же лампа горит не мигая, это свидетельствует о возможных неполадках, которые произошли в работоспособности системы. Обычно появление символа связано с тем, что механизм противоугонной системы не может считать метку с ключа либо с тем, что установка не включилась.
	Значок ручного тормоза горит всегда, когда поднят рычаг ручника, а также при неисправности, в частности, износе тормозных колодок. Иногда этот символ появляется при необходимости добавления рабочей тормозной жидкости в расширительный бачок. Если же колодки целые, уровень жидкости в норме, а индикатор горит при отпущенном рычаге, то скорей всего, нужно менять датчик уровня «тормозухи», он находится в резервуаре с жидкостью.
	Символ охлаждающей жидкости желтого цвета свидетельствует о необходимости добавления расходного материала в бачок. Индикатор может загореться при поломке датчика или поплавка в расширительном бачке, а если он горит красным цветом, то возможно, силовой агрегат перегрелся. Перед тем, как добавлять антифриз, нужно ликвидировать причину его утечки, а также убедиться в том, что мотор не перегрет.
	Символ омывательной системы появляется при нехватке уровня омывающей жидкости или воды в бачке, в некоторых случаях причиной является засорение датчика уровня. В более современных авто значок может появиться в случае несоответствия используемой жидкости.
	Индикатор антипробуксовочной системы. Если символ горит без перерыва после запуска мотора, то видимо, в работе системы произошли неполадки. Сам индикатор может выглядеть по-другому, все зависит от авто.
	Это — значок катализатора, он обычно загорается после того, как был перегрет узел. Сопутствующим симптомом является нехватка мощности двигателя. Причина перегрева может заключаться в плохой пропускной способности сот катализатора или неполадками в работе системы зажигания. При выходе из строя катализатора должен увеличиться и расход потребляемого топлива.
	Такая лампа свидетельствует о том, что в системе очистки отработанных газов произошли неполадки. На практике эта лампочка чаще всего появляется после того, как автомобиль был заправлен низкокачественным топливом. Причина может быть обусловлена и неработоспособностью лямбда-зонда.

Прочие ошибки на панели приборов

Волны в круге и скобки с двух сторон

Индикатор обозначает низкий уровень тормозной жидкости.

Руль с восклицательным знаком

Проблемы с системой гидроусилителя рулевого управления.

Красная буква P в кружочке со скобками

Включен ручной (стояночный) тормоз. На новых автомобилях «ручной» тормоз автоматически включается при остановке автомобиля.

Желтый восклицательный знак в кружочке со скобками

Проблема с системой распределения тормозных усилий (Electronic brakeforce distribution, EBD). Это более развитая система чем ABS и она действует постоянно, а не только при экстренном торможении.

Желтый круг с прерывистыми скобками

Индикатор износа колодок. Информация поступает от датчиков-расходников, которые постепенно стирается вместе с колодками, пока не разорвется электрическая цепь — в этот момент и загорается такая лампочка. Нужно заменить колодки или проверить датчики.

Молния в кружочке со скобками

Система обнаружила проблему с электрическим стояночным тормозом.

Индикатор низкого давления шин

Такие лампочки могут ставиться в приборные панели автомобилей с датчиками давления шин. Сообщают о низком давлении (падение давления на более чем 25% от номинального).

Иконка двигателя с надписью Check, надписи Check Engine, EPC

Такие ошибки обозначают наличие проблем с двигателем. Лампочка горит только при заведенном двигателе. Это могут быть неисправности датчиков, плохая топливо-воздушная смесь и так далее. Check Engine с английского переводится «проверьте двигатель». Ошибка может сопровождаться неровной работой мотора, плохой тягой, рывками при движении и так далее. Эту ошибку автомобилисты часто в шутку называют «джеки чан». Надпись EPC (Electronic Power Control) можно увидеть на автомобилях концерна Volkswagen Group, означает проблемы с зажиганием или управлением двигателем.

Надпись ENG A-Stop

Такой индикатор можно увидеть на автомобилях с системой старт-стоп. Зеленый значок горит при заглушенном двигателей, желтый сигнализирует о неисправностях с этой системой.

Двигатель со стрелкой вниз

Индикатор плохой тяги мотора (снижение его мощности).

Значок с греческой буквой λ (лямбда) в треугольнике

Система обнаружила неисправности в датчике-кислорода (так называемый лямбда-зонд). Таких датчиков в автомобиле может быть несколько, они участвуют в регулировке топливовоздушной смеси. При неисправности может быть повышенный расход топлива или плохая тяга.

Индикатор катализатора

Проблемы с нейтралитическим катализатором системы выпуска отработанных газов — перегрев или иная неисправность.

Крышка бензобака или надпись Check Gas Cap

Открыта крышка бензобака или в топливную систему попадает воздух. Надпись Check Gas Cap переводится как «проверьте крышку бака»,

Буква «i» в круге

Информационное сообщение, может также напоминать о наличии какой-то другой ошибки.

Книга с буквой «i»

Рекомендация ознакомиться с инструкцией по эксплуатации автомобиля,

Индикатор низкого уровня охлаждающей жидкости

Данные лампочки в том или ином виде сообщают о низком уровне охлаждающей жидкости в системе или неисправности датчика, отвечающего за отслеживанием ее уровня — чаще всего контакты датчика окисляются.

Молния и две скобки

Ошибка в электронной системе управления дроссельной заслонкой.

Машина на подъемнике, надписи Maint REQD, Service, Oil change

В основном эти лампочки сообщают о завершении интервала технического обслуживания и напоминают о необходимости посетить сервис для замены масла или обслуживания. Обычно интервал устанавливается в дилерском центре, ошибка снимается там же с помощью специального диагностического устройства. Некоторые из этих ошибок иногда могут означать серьезные поломки, читайте руководство по пользованию вашим автомобилем.

Точки и стрелки

Когда горит такая лампочка это говорит о том, что воздушный фильтр двигателя плохо пропускает воздух, требуется его замена.

Надпись Night view

Night view переводится как «ночное виденье» — обозначает проблемы с системой ночного виденья, скорее всего неисправны инфракрасные датчики или их цепь.

Надпись VGRS

Проблемы с рулевым управлением с переменным передаточным числом. Эта технология называется VGRS (Variable Gear Ratio Steering).

Надписи ETCS, ECT PWR, EML

Проблемы с системами ETCS или ETC (Electronic Throttle Control System, Electronic Throttle Control) — электронное управление дроссельной заслонкой, ECT (Electronically Controlled Transmission) — электронно-управляемая система передачи, EML (Elektronische Motorleistungsregelung) — электронная система управления двигателем.

Лампа, какого ты цвета

Для начала запомните, что каждый автомобиль имеет свои особенности и графические решения при отображении одинаковых неисправностей. Потому основным помощником будет именно руководство по эксплуатации для вашей конкретной машины.

Ведь в распоряжении у водителя могут быть самые разные авто:

Тойота Камри;
Volkswagen Passat;
Opel Vectra C;
БМВ е60;
БМВ е90;
Лада Приора;
Лада Гранта;
Газель;
ВАЗ 2114;
Киа Рио;
Рено Дастер и пр.

Прежде чем приступать к эксплуатации машины, каждый грамотный автовладелец проходится по основным позициям в руководстве. Из него он получает наиболее важную информацию, которая понадобится при езде и для контроля за состоянием автомобиля.

И первым делом следует обратить внимание на то, каким именно цветом горят те или иные сигнальные лампы. Просто некоторые начинают паниковать при любых лампочках, вне зависимости от их окраса

Не спешите с выводами, поскольку по факту ничего страшного может и не быть. Просто это стандартные сервисные сигналы, которые в определенный момент автоматически гаснут и зажигаются.

Все обозначения можно разделить по цвету. Их на современных автомобилях три:

Красные. Это говорит о том, что есть какая-то опасность

Потому если вы видите знак красного цвета, обратите на него внимание и сделайте все, чтобы значок погас. Иногда проблемы не особо критичные

Опять же, руководство по эксплуатации вам в помощь;
Желтые. Они сообщают о факте наличия неисправности, либо необходимости выполнять определенные действия с машиной в плане управления или сервисного обслуживания;
Зеленые. Это сервисные функции, которые активируются, и при этом зажигаются лампы зеленого цвета. Наиболее безопасные, потому из-за них переживать точно не придется.

В зависимости от автомобиля, количество значков, как и их графический внешний вид, могут отличаться. Потому это скорее общая инструкция, которая поможет вам ориентироваться в наиболее распространенных ситуациях.

Все знаки можно разделить на 3 группы:

неисправности;
информационные;
предупреждающие.

О каждой из них поговорим отдельно.

Значки, говорящие о неисправности автомобиля

Не всякий, особенно малоопытный водитель, сразу заметит неисправность своего автомобиля. Подскажут ему о дефекте появляющиеся значки на панели приборов, которые обозначают различные виды поломок в машине. Назовём подобные значки, встречающиеся в различных марках авто.

Наиболее часто встречающимся изображением на иконках такого рода является восклицательный знак. Его появление в различных комбинациях заставляет водителя оперативно отреагировать на появившийся дефект.

Неисправность тормозной системы. Это может быть уровень ниже минимального тормозной жидкости, не опущен рычаг ручника. На автомобилях различных брендов эта картинка может дублироваться словом Brake.

Эти два значка по сути дублируют друг друга. Они могут обозначать появление форс-мажорных обстоятельств во время движения. Иконки загораются при внезапном падении давления масла, критическом уровне тормозной жидкости, неполадках в работе одной из систем: антиблокировочной, защиты находящихся всалоне людей при лобовом столкновении.

Появление данной иконки, восклицательного знака в жёлтом треугольнике, указывает на наличие нарушения в работе стабилизационной системы.Этот же знак в красной шестерёнке сигнализирует о неисправности мотора или АКПП.

Помимо иконок с восклицательным знаком есть и большое количество других подобных значков, сигнализирующих о выходе из строя различных устройств автомобиля.

Данные варианты значков говорят о нарушении в работе системы пассивной безопасности. Причина может крыться в повреждении схемы устройства, некорректной работе датчика.

Левый значок говорит о том, что airbag переднего пассажира не активирована. Данная иконка будет автоматически отключена при посадке на кресло взрослого человека. Правая иконка предупреждает о сбое в работе устройства.

На некоторых авто установлено устройство, включающее в работу боковые подушки безопасности. Они активируются при перевороте машины. Такая иконка напоминает об отключении данной системы. Это делается для исключения активации RSCA во время движения по бездорожью, грунтовым трассам.

Появление данного значка говорит о проблемах со сцеплением машины или перегреве данного узла трансмиссии.Владельцев автомобилей с автоматической коробкой передач должно насторожить появление этой иконки. У них есть проблемы с АКПП, необходимо срочное вмешательство специалистов.

Предупреждение: превышен температурный режим в коробке-автомате. Движение с перегревом узла продолжать запрещено.Подобный значок часто устанавливается на полноприводных автомобилях. Он указывает на блокировку АКПП, работающей в режиме полного привода и находящейся в положении N.

Иконка сигнализирует о проблемах с автоматической коробкой. Это может быть: низкое давление трансмиссионного масла или его критически низкий уровень в узле, а также возможен дефект датчиков, обрыв в схеме подключения.

Значки передают тревожную информацию о падении давления в одной или нескольких покрышках более чем на четверть от допустимого значения.Группа иконок информирует, предупреждает водителя о состоянии такого важного узла автомобиля, как тормозная система. Значок предупреждает владельца авто, что уровень тормозных накладок достиг минимального значения

Дальнейшее движение продолжать с такими деталями небезопасно

Значок предупреждает владельца авто, что уровень тормозных накладок достиг минимального значения. Дальнейшее движение продолжать с такими деталями небезопасно.

Не работает или по каким-либо причинам была отключена антиблокировочная система ABS.

Проблема с системой EBD – распределения тормозных усилий.

Неисправность электрического ручника.

Любой из этих иконок информирует об активации тормозной системы. Произвести растормаживание машины можно путём нажатия на педаль акселератора.

Значок указывает, что система интеллектуальной помощи при экстренном торможении отключена. В случае, если после включения данного устройства иконка продолжает светиться, то значит какие-либо компоненты системы неисправны.

Иконка показывает, что неисправна динамическая подвеска машины. Жёлтая подсветка показывает, что дефект установлен, передвигаться можно в одном положении подвески. Если значок подсвечивается красным светом, то владельцу авто необходимо как можно быстрее посетить автосервис.

Этот текст, имеющий жёлтую или оранжевую подсветку, говорит о том, что перестала работать система ночного видения.Появление такого значка позволит водителю понять, что задний привод машины пришёл в негодность.Уровень тормозной жидкости достиг критического значения.

Данная иконка требует нажатия на тормозную педаль для разблокировки коробки-автомата.

Ремонт

О том, как ремонтировать приборную панель материала хватит на отдельную большую статью, к тому же далеко не все дружат с паяльником. Так что пока я просто оставлю пару ссылок тут, специально для радиолюбителей: замена конденсаторов в приборной панели и еще одна статья на эту тему.

Если попытаться описать ремонт общими словам, то получается, что внутри приборной панели имеется четыре (пять на ранних моделях) конденсатора. В зависимости от того, какой конденсатор высох будут проявляться различные симптомы:

Язык постоянно меняется на немецкий;
Одометр и датчики отключаются на несколько секунд;
Счетчик пробега сбрасывается каждый раз, когда вы выключаете двигатель;
Указатель топлива, температуры и цифровой дисплей не работает, пока авто не прогреется;

Соответственно, чтобы избавиться от симптомов необходимо заменить неисправный конденсатор.

Топ причин появления сигнала «чек»

Как только загорается чек при движении, рекомендовано включить аварийную световую сигнализацию, прижаться к обочине и остановить автомобиль. Следует понять, что первопричины в том, почему загорается чек на машине могут распространяться даже на, казалось бы, несвязанные с ДВС узлами.

В списке ниже приведены распространенные причины того, почему загорается чек:

Лямбда-зонд. Неотъемлемый компонент в двигателе, обеспечивающий оценку объем кислорода в остаточном топливе. Как только загорелся чек, потребуется заменить в машине лямбду, установив новый датчик.
Катализатор. Поломка каталитического нейтрализатора не позволяет системе снижать токсичность выхлопных газов. Разрешается установкой нового катализатора.
Цилиндры – искра. Соответствующая надпись появляется, когда в одном из цилиндров отсутствует искра.
Проводка автомобиля. Гниение проводки – распространенная проблема в эксплуатации авто. Рекомендуется убеждаться в целостности элементов.

Показатель масла в ДВС. Трущиеся детали в блоке двигателя требуют смазки качественным маслом, а его отсутствие сигнализирует в системе тематической индикацией.
Свечи зажигания. Одна из самых распространенных причин в том, почему горит чек: замена свечей зажигания в машине полностью разрешает проблему.

Форсунки. Как только эффективность впрыска чистого топлива нарушается, а во впускном коллекторе образуется чрезмерно обогащенное воздухом топливо. Устранение неисправности форсунок разрешается их заменой или чисткой специалистами.
Качество используемого топлива. Появление ненавистной надписи – горит чек – сигнализирует о плохом бензине, который поступает в двигатель. Настоятельно рекомендуется слить низкокачественное топливо, а после пользоваться услугами проверенной АЗС. Как только «чистый» бензин будет залит, в течение 24 часов предположительно надпись пропадет.

Топливный бак и крышка. Начинающие автомобилисты не только забывают заправочный пистолет в баке, но и оставляют крышку открытой. Как только загорелась заветная надпись – не следует лениться выйти и проверить авто сзади.
Бензонасос. Неисправность бензонасоса сопровождается автовладельцев непременно и систематично. Рекомендуется снять шлаг со штуцера, а после погрузить в прозрачную емкость. Используя рычаг для подкачки, следить за силой напора.

Замена ламп в приборной панели

Для замены ламп в приборной панели необходимо снять приборку, как описано ранее.

Всего в приборной панели три вида лампочек. Максимум их 25 штук, но может быть меньше при меньшем количестве опций. Все лампочки под напряжение 12 вольт.

Итого имеем следующие лампы:

16 ламп по 1,2 W (BMW 62 13 1 383 311)
6 ламп по 1,5 W (BMW 62 11 1 391 260)
3 лампы по 3 W (BMW 07 11 9 978 372)

Большинство ламп – мощностью 1,2 W. Они используются для индикации различных состояний панели приборов. Шесть ламп по 1,5 W используются для освещения жидкокристаллического модуля в нижней части панели приборов. Еще три лампочки по 3 W используются непосредственно для подсветки.

Лампочки по 1,2 W и по 1,5 W продаются сразу в цоколе, а вот лампы по 3 W продаются в безцокольном, поэтому, будьте аккуратны при их демонтаже, чтобы не сломать цоколь (они бывают прикипают от нагрева), а потом не искать его по разборкам.

Чтобы поменять лампочки по 1,2 и 1,5 W вскрывать приборную панель не требуется. Нужно всего лишь извлечь перегоревшую лампочку, повернув её на 90 градусов в гнезде.

А вот чтобы добраться до лампочек подсветки мощностью 3 W потребуется открыть приборку. Для этого открываем запорный механизм, поворачивая его на 90 градусов. (Отмечен цифрами 1 на фото).

Далее открываем крышку, и добираемся до самих лампочек. В зависимости от фирмы производителя (OSRAM, PHILIPS и т.д.) цоколь может быть в различном конструктивном исполнении (под шлицевую отвертку, под головки, либо еще как-нибудь), сделано это специально для удобства их поворота на 90 градусов при монтаже/демонтаже.
