Ремонт заднего фонаря на крышке багажника бмв f10
#1 fffffffffff
Members
14 сообщений
- F10
- Минск
Добрый день.Может кто подскажет параметры (или марку) светодиодов установленных в фонарях на крышке багажника бмв f10 (или datasheet схемы). В одном фонаре их 6 шт. соединенных последовательно. Если один сгорает , весь фонарь не горит. Вот я и хочу заменить один сгоревший.
Members
1 621 сообщений
- bmw f07 Гэтэшачка
- Минск
не мучайся купи новый. стоит около 90 у.е
А вообще задний правый в крышке это болезнь ф10
#3 fffffffffff
Members
14 сообщений
- F10
- Минск
не мучайся купи новый. стоит около 90 у.е
А вообще задний правый в крышке это болезнь ф10
Так-то оно так.Просто люблю сам поковыряться)))
#4 fffffffffff
Members
14 сообщений
- F10
- Минск
Может кому то понадобится. Марка аналога светодиода КАА-3528SURKSYKC. А вот результат (левый фонарь крышки багажника) .
Сообщение отредактировал fffffffffff: 03 Апрель 2017 — 09:02
Members
3 440 сообщений
Источник
Срок службы задних фонарей BMW
Срок службы современных LED-фонарей на BMW равен сроку службы всего автомобиля. Тем не менее какой-либо из задних светодиодов (как правило – габаритные огни) к пробегу в 100 тысяч неизбежно перестает работать. Связано это как правило с перегревом платы стабилизатора. Проблема была распространена на дорестайлинговых моделях X3 F25. Случиться такая неприятность может в любой момент. Решили ее только на рестайлинговых (LCI) фонарях.
Признаки выхода задних фонарей из строя
Главный признак вышедших из строя задних фонарей очевиден – это отсутствие света. Но бывают и неоднозначные ситуации: например, на панели приборов загорелся индикатор неисправности заднего света, а сами фонари при этом работают (как правило виной тому – загрязнившиеся контакты). Поэтому, для того, чтобы правильно интерпретировать косвенные признаки неисправности или точно определить причины, вызвавшие ту или иную поломку, следует обращаться только к специалистам с достаточным опытом работы с автомобилями BMW и имеющим в своем распоряжении всё необходимое оборудование.
Если вышедшие из строя фонари не заменить вовремя
Не работающие задние фонари увеличивают риск возникновения на дороге аварийной ситуации в вечернее, ночное время и в условиях плохой видимости.
Что изнашивает задние светодиодные фонари
Как показывает многолетняя практика ремонта баварских машин в большинстве случаев причиной погасших задних фонарей становится перегрев платы стабилизатора. Буквально через полчаса работы заднего фонаря плата может разогреться до температуры около 80 °С. Чаще всего этого не выдерживается токозадающий резистор – его пайка попросту трескается. Кроме того, к выходу фары из строя приводят следующие факторы:
- Негерметичность фары и попадание внутрь влаги (особенно сильно эта проблема досаждает владельцам кроссоверов X5 E70);
- Неграмотно выполненный тюнинг задних фонарей;
- Неисправность проводки, окислившиеся или грязные контакты;
- Механическое повреждение блока фонарей.
Стоит отметить, что перегорание самих диодов происходит крайне редко.
Ремонт задних фонарей BMW
«Добрый день! Меня зовут Александр Севашов. Я приглашаю вас в свой технический центр «BMW запад». Здесь вас ждут качественно новый уровень обслуживания. И тысячи возможностей сделать свой автомобиль инидивидуальным.»
Руководитель технического центра «БМВ запад»
В зависимости от серии, модельного года и комплектации во всех современных автомобилях BMW блок задних фонарей оснащается лампами накаливания и/или светодиодами (LED). Управляется свет в зависимости от модели за счет электронных блоков (FRM, например, на модели F01, REM у модели F30 или BDC – на кроссовере F15). В этой статье мы расскажем о наиболее распространенных проблемах с задними фонарями именно на автомобилях со светодиодами. О том, что может послужить причиной выхода их из строя, как правильно диагностировать такой автомобиль и как следует производить ремонт или замену неисправного узла.
Блок предохранителей в багажнике BMW F10
Для доступа необходимо открыть заглушку на правой боковой обшивке.
p, blockquote 12,0,0,0,0 —>
p, blockquote 13,1,0,0,0 —>

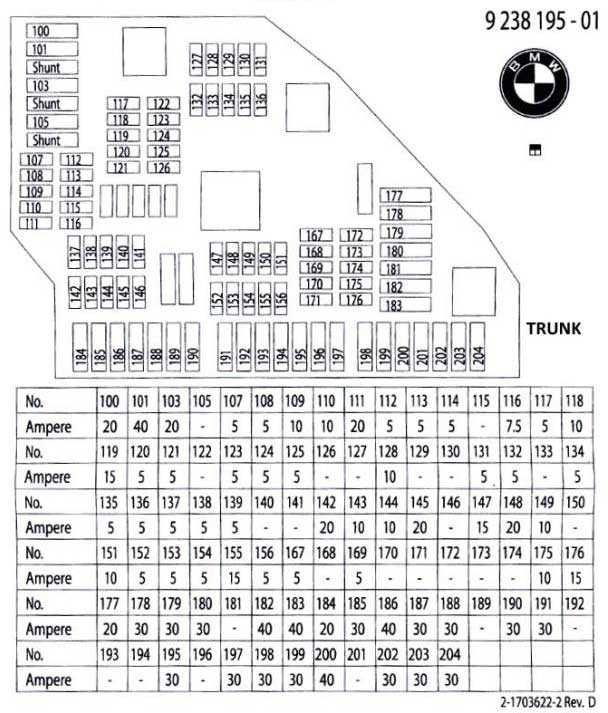

Cхема расположения элементов
p, blockquote 14,0,0,0,0 —>
p, blockquote 15,0,0,0,0 —>
С правой стороны данного блока находится реле обогреваемого заднего стекла.
p, blockquote 17,0,0,0,0 —>

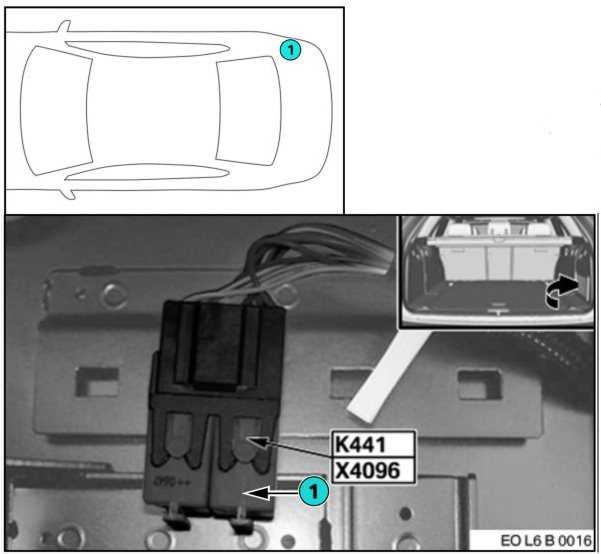

Отдельные реле багажника
За основным блоком могут располагаться несколько отдельных элементов реле.
p, blockquote 18,0,0,0,0 —>
p, blockquote 19,0,0,0,0 —>
p, blockquote 20,0,0,1,0 —>
- Реле проблесковых маячков
- Реле аварийной сигнализации
- Реле задних электрических стеклоподъемников
- Реле отключения блоков предохранителей
Блоки на аккумуляторе
p, blockquote 21,0,0,0,0 —>
На плюсовой клемме аккумуляторной батареи (при наличии дополнительной батареи, рядом так же находятся элементы управления) размещены главные предохранители высокой мощности и некоторые реле:
p, blockquote 22,0,0,0,0 —>
- 100A Реле отключения вентилятора охлаждения
- 100A Главное реле
- 100/125/150A Реле отключения блока предохранителей либо Электромеханический усилитель руля
- 50A Hi-Fi усилитель
- 60A Датчик развала задней оси
- 100A Блок предохранителей № 1 в багажном отделении
- 250A Распределительная коробка
