Как бегунок влияет на работу двигателя

Проверка угла зажигания во время движения автомобиля

Проверку работоспособности системы зажигания после любой регулировки лучше всего производить в движении. Это связано с особенностями конструкции трамблёра и октановым числом используемого бензина. Бывает так, что выставленные по меткам углы зажигания не дают достаточной динамики и приёмистости. Поможет регулировка на слух по началу детонации:

Разгоняем автомобиль до скорости 45-50 км/ч на ровном участке дороги;
Включаем прямую передачу (на ВАЗ 2106 четвёртую) и нажимаем педаль газа до упора;
Должен появиться характерный звон (детонация), который пропадёт через 2-3 секунды, а ускорение будет ровным и мощным без провалов;
Если детонация не исчезает на протяжение всего разгона, значит угол зажигания «ранний»;
Полное отсутствие звона и вялая динамика говорят о запаздывании искры в цилиндрах;
Регулируем положение трамблёра на месте, доворачивая его на 3-5 градусов;
Когда регулировка будет завершена, положение корпуса трамблёра относительно блока отмечают риской или краской.

Работы по регулировке зажигания следует проводить регулярно. Интервал обслуживания простой контактной системы зажигания — 15000 км, для электронной — вдвое больше. Также регулярно проверяется состояние свечей зажигания и высоковольтных проводов. Все операции по настройке легко могут быть проделаны самостоятельно, гараж для этого не нужен. Навык самостоятельного ремонта зажигания ВАЗ 2106 всегда пригодится в дальней дороге или зимой, когда возникают проблемы с запуском.

Какие могут быть неисправности?

У поломок этой детали есть свои особенные «симптомы». Если с ним проблемы, то мотор заводится плохо либо полностью “молчит”. Во время работы двигателя можно заметить подстраивание. Искра непосредственно на свече будет совсем нестабильной. Если снять с нее привод и вставить другой, затем покрутить стартером, то в результате будет заметны искры желтоватого цвета. Если трамблер исправен, то искра будет иметь характерный синеватый цвет

Я советую обращать особое внимание именно на его оттенок

Таким образом бегунок трамблера упорно дает понять, что с ним что-то не так. Почти всегда наиболее верным путем проверки работоспособности этой детали являются проверочные манипуляции с самой искрой, образование которой является фактически ее призванием.

Ремонт

Перед тем, как проверить крышку или другие элементы конструкции, к ремонтным работам надо подготовиться. Ремонт крышки, замена сальника трамблера и другие задачи по восстановлению работоспособности осуществляются после выставления меток. Как выставить метки — риски наносятся на корпус устройства, его крышку, а также приводы вспомогательных элементов — это позволит сохранить необходимый момент зажигания без регулировки. Также перед тем, как снять узел, отметьте положение проводов, которые идут на свечи, поскольку если вы их перепутаете при дальнейшем монтаже, это может привести к поломке механизма.

Что касается непосредственно ремонта, то он выполняется так:

После демонтажа устройства производится диагностика крышки. Если вы заметили, что она пробита, то ее придется менять на работоспособную.
Далее, надо проверить бегунок трамблера — его необходимо поменять в том случае, если расплавился предохранитель или на элементе появилась ржавчина и гарь.
После этих действий производится демонтаж пылезащитного экрана — сначала извлекается клемма напряжения, после чего выкручиваются два болта, фиксирующие опорную пластину датчика Холла, сама пластина после этих действий тоже снимается. Сделав это, из штифта пластины следует извлечь стопорное кольцо, выкручиваются болты, фиксирующие вакуумный корректор, сам компонент снимается. Затем вытаскивается опорная пластика и диагностируется ее втулка — на ней не должно быть следов повреждений.
Далее, снимается пружинное кольцо, которое фиксирует штифт муфты. Если вы видите, что состояние кольца печальное, его нужно поменять, поскольку в противном случае толку от него не будет. Далее, необходимо из муфты выбить штифт — его замена осуществляется только в том случае, если стерлись шипы.
Многих автовладельцев интересует вопрос — как проверить конденсатор. Этот элемент также может выйти из строя, поэтому перед тем, как проверить конденсатор. понадобится приготовить мультиметр. Диагностика осуществляется тестером.
Из конструкции извлекается центробежное регулирующее устройство с валиком. Замена трамблера осуществляется в том случае, если имеются зазоры, следы износа и прочие повреждения (автор видео — Роман Романов).

Что такое бегунок с резистором и какую роль он играет в распределителе зажигания

Бегунок с резистором — ротор распределителя зажигания контактной и бесконтактной системы зажигания, оснащенный помехоподавляющим резистором.

Любая система зажигания — мощный источник радиопомех, которые нарушают прием радиопрограмм во всех диапазонах как в самом автомобиле, так и в проезжающем рядом транспорте. Эти помехи слышны, как щелчки и потрескивания, частота следования которых увеличивается с повышением оборотов двигателя. Помехи генерируются искрами, возникающими на различных участках высоковольтного контура системы зажигания: в искровых промежутках свечей и между контактами в крышке и бегунке трамблера. При проскакивании искры возникает электромагнитное излучение широкого спектра — именно поэтому помехи слышны практически на всех радиодиапазонах. Однако сама искра дает излучение малой интенсивности, основная мощность излучается связанными с искровым промежутком компонентами — высоковольтными проводами, которые выступают в роли антенн.

Для борьбы с описанным явлением в высоковольтный контур системы зажигания вводятся дополнительные элементы — распределенные или сосредоточенные сопротивления. В качестве распределенных сопротивлений выступают высоковольтные провода с неметаллическими центральными жилами. В качестве сосредоточенных сопротивлений выступают резисторы в свечах зажигания и в бегунке трамблера — именно об этой детали пойдет речь далее.

Почему введение резистора в высоковольтный контур приводит к снижению уровня помех? Причина довольно проста. Когда происходит пробой искрового промежутка, по соединенному с ним проводнику пробегают токи высокой частоты, которые приводят к излучению данным проводником радиоволн. Размещение между искровым промежутком и проводником резистора сопротивлением несколько тысяч Ом меняет картину: вместе с емкостями и индуктивностями, которые всегда имеют проводники, образуется простейший фильтр, срезающий высокочастотную составляющую помехи. На практике полного среза не происходит, однако амплитуда высокочастотных токов в проводе резко снижается, что приводит к многократному снижению уровня радиопомех в высоковольтном контуре системы зажигания.

Способы проверки бегунка трамблера

Первый способ проверки бегунка подходит для всех моделей устройства.

Первое, что нужно сделать, это снять крышку распределителя:

Крышка фиксируется 2-я защелками. Их надо будет отстегнуть отверткой либо рукой.
Потянуть затем крышку наверх и на себя.
Обязательно отсоединить провода (в целях безопасности).

В наше поле зрения попадает бегунок. Проверка осуществляется следующим образом:

Сдвигается резиновый колпачок с главного бронепровода катушки зажигания. Таким образом, оголяется контакт бронепровода.

Теперь следует поднести медный контакт бронепровода к центральной пластине ротора.
Включить зажигание и прокрутить ДВС.

Читать также: Мазда 3 2012 автомат

Если последуют разряды электрического тока, т.е, между контактом бронепровода и центральной пластиной будет бить искра, значит, ротор пробит. Надо будет его заменить или починить (о ремонте пробитого бегунка подробнее ниже).

Если же разряда между контактом бронепровода и центральной пластиной происходить не будет – проверку надо продолжать.

Следующий этап проверки будет подразумевать снятие самого бегунка. Выходит он легко, достаточно потянуть его вверх. Вот, что следует сделать дальше:

Взять какой-нибудь провод, зачистить его конец и обернуть им разносную пластину снятого бегунка.
Второй конец провода тоже зачистить и зафиксировать к массе.
Таким же способом, описанном выше, поднести к центральной пластине бегунка наконечник катушечного бронепровода.

В данном случае уже искра должна появиться между наконечником и пластиной. В противном случае, если ее не будет, это будет свидетельствовать о пробое помехоподавительного резистора, соединяющего две пластины ротора. Решение то же – заменить бегунок на исправный.

Попробовать починить пробитый элемент можно так:

Вдеть внутрь бегунка (снятого) с обратной стороны какой-либо диэлектрик (диэлектрический материал: полиэтилен, слюду от сигаретной пачки и т. д).

Диэлектрик поможет доехать до первого автосервиса или магазина автотоваров. Пробитый бегунок в любом случае придется заменить на новый, рабочий.

Реанимировать на время можно и элемент с испорченным помехоподавительным резистором. Но для этих целей подойдут только те модели роторов, на которых помехоподавительные резисторы съемные.

Резистор держится на пружинке. Снять его можно кончиком отвертки, слегка надавив снизу.

Итак, вот что надо сделать:

Вытащить резистор.
Обернуть его фольгой от сигаретной пачки. Обязательно запаковать с обеих концов, как конфетную обертку.
Вставить резистор обратно на место.

Известны и другие способы проверки бегунка. Например, многие автолюбители, правда, только самые опытные, умеют определять неисправность бегунка по оттенку цвета свечной искры. Так, если оттенок желтоватый – бегунок неисправен. Напротив, если он рабочий, оттенок должен отдавать синевой.

Также удается определить неисправность бегунка по работе ДВС. Не всегда он просто «молчит» и не заводится. Случается, что при сломанном роторе мотор завести удается, однако он функционирует неравномерно, снижается его мощность, повышается расход горючего.

Состояние контактов – это «болевая точка» ротора, впрочем, и самого трамблера с его элементами. В современных автомашинах распределитель и ротор, как таковые, вообще отсутствуют. Что касается владельцев авто, оснащенных трамблером, то им можно порекомендовать только одно – регулярно содержать бегунок и другие элементы трамблера в чистоте. А при образовании на контактах нагара или окиси, зачищать мелкой шкуркой.

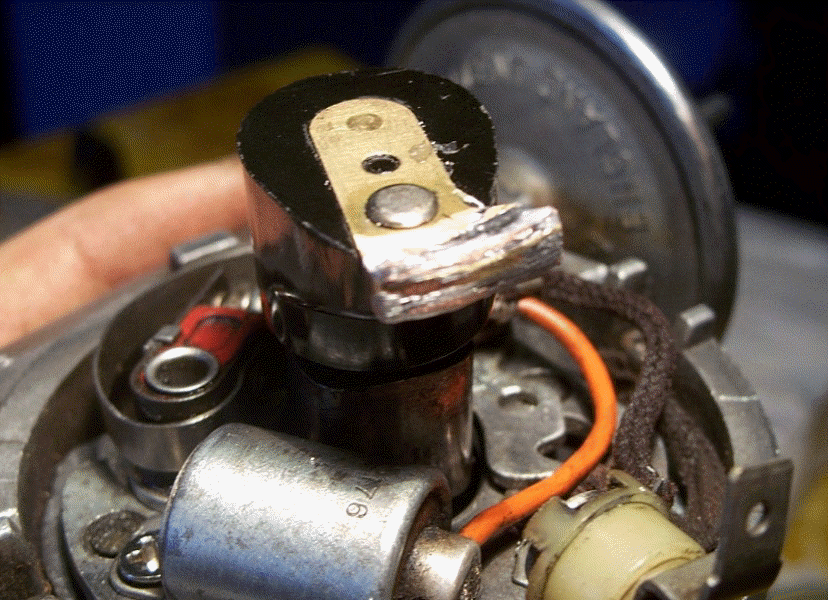

Бегунок, — устройство, входящее в состав трамблера (распределителя).

Бегунок представляет собой деталь, изготовленную из диэлектрика, прикрепленную, к вращающейся центральной части трамблера. Таким образом, бегунок вращается по кругу на центральном валу. На бегунок катушка зажигания выводит высоковольтный разряд, который проходя через особый канал в бегунке передается на крышку трамблера, в область контакта, ведущего на высоковольтный провод.

В современных автомобилях Honda бегунок отсутствует, как и трамблер в целом.

Отказ от использования бегунка в системе зажигания вызван меньшей надежностью конструкции с трамблером, нежели с индивидуальными катушками на каждый цилиндр.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Неисправность контактного трамблёра.

Неисправность трамблёра при контактном зажигании обусловлено изменением зазора в контактах или загрязнение их. На работу контактного трамблёра, в отличие от бесконтактного, очень большое влияние оказывает состояние контактов, которое надо проверять через 10000 км. К неисправностям трамблёра относится износ кулачков вала и упора контактов скользящего по ним, износ втулок в которых вращается вал, разрушение подшипника подвижной контактной пластины, ослабление контактной пружины, заедание контактов на оси, подгорание, эрозия или загрязнение контактов.

Все эти неисправности приводят к изменению зазора или нарушение контакта между контактами. Как следствие потеря мощности двигателя, прекращение работы двигателя на холостом ходу, снижение приёмистости, возможны рывки при резком нажатии на педаль газа.

При большом износе или разрушении подшипника подвижной контактной пластины, критическом износе втулок, обрыве минусового шунта, нарушение контакта рычага контактной пары и самого контакта приводит к возникновению хлопков во впускном коллекторе и глушителе. Так же это возможно при сгорании резистора от радиопомех, находящийся в бегунке распределителя.

Когда двигатель не заводится это может быть связано с отсутствием контакта или зазора в контактной паре, так же пробой бегунка. Отсутствие, загрязнение или выгорание контактов определяется визуально, если отсутствует искровой разряд на высоковольтном проводе идущем от катушки зажигания. При наличии искры на центральном проводе и отсутствии на свечных проводах, свидетельствует о пробое бегунка. Так же к неисправностям относится неисправность центробежного и вакуумного регуляторов. При слабой искре на центральном проводе и большом искрении между контактах скорей всего неисправен конденсатор. Не следует устанавливать дополнительные конденсаторы и конденсаторы большей ёмкости. Ёмкость конденсатора должна быть в пределах 0,15 — 0,35 мкФ.

Как снять и заменить деталь

Последовательность шагов при выполнении инструкции выглядит следующим образом:

Автомобиль подготавливается к работе (как это сделать, вы можете узнать из других статей и источников).
Отсоединяется провод минуса от АКБ.
Теперь можно снять крышку распределителя, прежде расслабив ее боковые фиксаторы.
После снятия крышки, рекомендуется начать проверку уголька.

Прибор для проверки бегунка

Очередь доходит до бегунка:

Вначале его лучше проверить. Для этого поверхность сначала прочистить обезжиривателем, затем – шкуркой.
Диагностика продолжается: с контактами бегунка интегрируем омметровые щупы. Замеряется сопротивление, которое должно быть в пределах 5-6 кОм.

Если показания дают повод к замене бегунка, следует это сделать.

Надо вывернуть винты-фиксаторы бегунка, крепящие деталь с пластиной РОЗ*.
Бегунок снимается.
Заодно при снятом бегунке появляется возможность проверки грузиков РОЗ. В данном случае надо будет диагностировать их подвижность.

РОЗ – регулятор опережения зажигания

Система зажигания схема

Установка новой детали проводится так:

Новый бегунок ставится на пластину РОЗ.

Все бронепровода следует очистить от грязи, используя тряпки и обезжириватель.
Соединение ВСКВ проводов осуществляется согласно маркировке, указанной на крышке.

Функция устройства под названием бегунок

Бегунок расположен в распределителе зажигания. Прямо под крышкой его можно найти. По своей конструкции бегунки – довольно простые устройства, состоящие из пластинок (центральной и разносной). Несмотря на то, что модели бегунков трамблера бывают разные, конструкция у всех аналогичная, схожая.

Одна из разновидностей бегунка

На эти устройства возлагается важная функция, касающаяся искрообразования. Можно сказать, что от бегунка напрямую зависит исправная работа ДВС.

Следует знать, что ротор трамблера – это деталь старых машин, оснащенных карбюраторной системой двигателя. Изготовлен бегунок из пластика, имеет высоковольтный контакт внутри. При функционировании трамблера, его вращении, контакт бегунка непосредственно соприкасается с контактами крышки. Таким образом, выставляется настолько нужная для автомобиля искра.

Если говорить техническим языком, то ротор распределителя нужен для передачи тока высокого вольтажа. Передача идет от катушки зажигания до свечей через бронепровода.

Фиксация бегунка на трамблере

Ротор фиксируется непосредственно к трамблерному приводу (валу), а вращение выставлено таким образом, что на 1 оборот бегунка приходится 2 оборота коленвала. Именно таким способом и обеспечивается передача разряда на свечи в строго определенном порядке.

На трамблерном приводе бегунок зафиксирован бывает жестко, чтобы не соскакивал при вращении вала. Боковой контакт ротора при вращении контактирует с КГ (контактной группой), запрессованной в крышку распределителя.

Интересно. Крышка трамблера находится в одном и том же положении регулярно. Она не двигается, но бегунковый контакт, «пробегая» рядом с электродами крышки, образует попеременную и кратковременную электродугу. Таким образом тоже объясняется передача разряда.

На некоторых автомобилях системы зажигания подразумевают два рабочих контакта бегунка. Это, в принципе, рабочая классическая схема зажигания Твин Спарк итальянской фирмы Фиат. Один из контактов реализован ближе к центру, другой – как можно дальше. Этим способом контакты соответствуют электродам крышки, расфасованным по тому же принципу. И самое главное: такая схема обеспечивает полную изоляцию КГ друг от друга.

Система зажигания Твин Спарк

Твин Спарк считается одной из первых систем, применяемых для эффективного дожига горючего в камере сгорания авто. Отличается система простейшей конструкцией, но весьма эффективной и экономичной.

Виды неисправностей

Как правило, если бегунок трамблера в порядке, то автомотор запускается с первого раза, без каких-либо проблем.

А вот когда наблюдаются сложности с заводом, то это указывает на испорченный или пробитый ротор (при условии, что проблемы не в другом). Пробой бегунка трамблера Самая распространенная неисправность трамблерного бегунка – это его пробой. Он может быть внешний или внутренний. Очевидно, что внешний определяется по заметным признакам – черной метке, внутренний – надо проверять наличием искры (подробно ниже).

Очевидно, что внешний определяется по заметным признакам – черной метке, внутренний – надо проверять наличием искры (подробно ниже).

Рекомендуем прочесть: Внешнее совместительство тк рф

Пробой получается из-за металлизации канала. В профилактических целях металлизацию надо проверять регулярно.

Делается это с помощью мультиметра или другого аналогичного прибора. Канал проверяется на момент сопротивления. Щупы прибора соединяются с в том месте бегунка, где есть сомнение на пробой.

Следует знать, что по образованному каналу искра может уходить либо полностью, либо частично.

Audi A6 › Бортжурнал › Замена бегунка трамблера, установка распредвалов и ремня ГРМ

Заменил бегунок на трамблере. Основной вопрос по замене- как его снять? Стянуть не получилось- как оказалось — у меня он был на клею. Сделал надрезы ножовкой по металлу и затем в тиски.

Далее посадил новый бегунок тоже на клей

После этого ставим гидрокомпенсаторы ( смазывал сами гидрокомпенсаторы и место куда они устанавливаются маслом) — все устанавливается » с руки»- ничего бить молотком не надо. Дальше распредвалы- на каждом из них есть метка. Метки должны быть друг напротив друга и идти по срезу головы. Установили распредвалы по меткам- зажимаем бугелями. Сразу зажимал 1 бугель, затем надавливал рукой, наживлял следующий бугель, и тд., затем постепенно подтягивал гайки, чтобы не было перекоса. Сразу зажал один распредвал (который со шкивом), потом 2ой. Проверяем сами себя- метки напротив друга и место куда вставляется трамблер должно быть в одном уровне со срезом головы.

Можно еще подкинуть крышку, чтобы уже наверняка

Чтобы потом не мучаться- установил трамблер

Конечно все знают- но все таки напомню. Если кто скинул ВВ провода с трамблера- как правильно подключить. Распредвалы стоят по меткам, бегунок в таком положении указывает на какой свече будет 1ая искра. Порядок работы поршней двигателя: 1-3-4-2. Считается от ближнего к радиатору. Шкив крутиться по часовой стрелке.

Если смотреть на крышку трамблера: 1 ая свеча- на 7 часов, 2 ая свеча — на 5 часов. 3 я свеча- на 11 часов. 4 ая свеча- на 1 час.

Далее натянул ремень ГРМ. Первый цилиндр в ВМТ. Метка на шкиве коленвала:

Источник

Трамблер: описание,неисправности,принцип работы,устройство,фото,видео

Трамблер — это устройство, отвечающее за образование искры в нужный момент. Деталь устанавливается на двигателях внутреннего сгорания. Когда поршень находится в верхней точке, происходит воспламенение.

Трамблер — это прерыватель-распределитель. Без него невозможна работа ни одного бензинового двигателя внутреннего сгорания. Вы можете найти это устройство на таких автомобилях, как:

Без трамблера было бы невозможным своевременное образование искры в цилиндрах двигателя.

ПРЕДНАЗНАЧЕНИЕ УСТРОЙСТВА

Одной и самых важных подсистем бензинового двигателя является система зажигания. Дело в том, что нормальная работа мотора возможна только в том случае, когда сгорание топливно-воздушной смеси происходит своевременно. В противном случае нарушается весь алгоритм работы.

В процессе работы устройства генерируется напряжение. Оно подаётся на свечи. Именно на них формируется нужная для воспламенения смеси искра. Как результат двигатель начинает работать, и машина движется в нужном направлении.

Чтобы все описанные выше процессы стали реальностью необходим трамблер. В данной системе он выполняет следующие функции:

Выступает инициатором искрообразования. Это происходит за счёт размыкания контактов.
Устройство направляет сформированное напряжение на нужную свечу.
Трамблер при необходимости может изменять момент искрообразования. Данный параметр определяется режимом движения, который выбрал водитель. Также многое зависит от качества и сорта топлива.
Устройство способно накапливать энергию в бобине.

Как видите, деталь выполняет немало функций. Неудивительно, что без её нормальной работы невозможно функционирование двигателя.

Диагностика бегунка трамблера

Замена бегунка осуществляется в том случае, если этот элемент уже не может выполнять свои функции. Для диагностики вам может понадобиться мультиметр.

Как проверить бегунок в домашних условиях, несколько вариантов:

Щупы мультиметра нужно установить в то место, где соединяются сам бегунок с угольком в месте пробоя. Чтобы выявить пробой, необходимо внимательно посмотреть на устройство — искра будет уходить или полностью в сторону, или только частично. Но следует учитывать, что пробой удается определить не всегда.
Еще один вариант диагностики — устройство проверяется с применением центрального типа кабеля. Вам нужно будет только произвести демонтаж самой крышки, после чего поднести высоковольтный кабель с катушки на разносчик, затем попытаться завести двигатель. При прокручивании стартера, если разносчик пробитый, искра начнет проскакивать. Если же проскакивания нет, то искать причину проблемы нужно не здесь.
Если на бегунке имеется трещина, то искра будет уходить в сторону. В том случае, если сопротивление элемента полностью выгорело, но при этом могла произойти попытка восстановления проводника. В свою очередь, это могло привести к электрическому пробою элемента и его полной поломке. В этом случае его необходимо полностью заменить.

После проведения ремонта производится регулировка трамблера

Отрегулированный механизм ставится на место, при установке важно правильно сопоставить метки и подключить высоковольтные кабеля. Процедура регулировки зажигания в целом может отличаться в зависимости от транспортного средства, да и вариантов настройки может быть несколько

Загрузка …

Способы проверки катушки зажигания

Проверка катушики зажигания «дедовским» методом может повредить электрику современного автомобиля Для правильной самостоятельной проверки этой детали автомобиля, рекомендуется поэтапно выполнить определенные действия. В первую очередь после снятия катушки нужно ее визуально осмотреть и убедиться в отсутствии внешних признаков короткого замыкания: черных точек, свидетельствующих о выгорании, трещин, или иных признаков пробоя. В нашей стране долгое время существовало два одинаково популярных способа того, как проверить катушку зажигания на предмет работоспособности: путем проверки искры между корпусом автомобиля и свечой зажигания или при помощи измерения сопротивления обмоток мультиметром (тестером).

Применение первого способа может быть смертельным не только для катушки, но и для электроники большинства современных автомобилей, поэтому применение его категорически не рекомендуется производителями.

Безопаснее проверить этот узел автомобиля измерительным прибором.

Тонкости работы

Помимо прочего стоит знать и важные тонкости в работе, которую обеспечивает в том числе и трамблер

Так к примеру очень важно учитывать тот факт, что вакуумный регулятор неразрывно связан с впускным коллектором и трубкой, так называемым задросельным пространством

Это означает, что он чувствителен к режиму подачи воздуха в мотор и меняет угол опережения самого зажигания. Подача искры в цилиндр происходит немного раньше с опережением. Детонирование в этом случае случится в момент впрыска бензина в камеру сгорания, толкая тем самым поршень вниз. Конечно же и показатели узск будут меняться.
